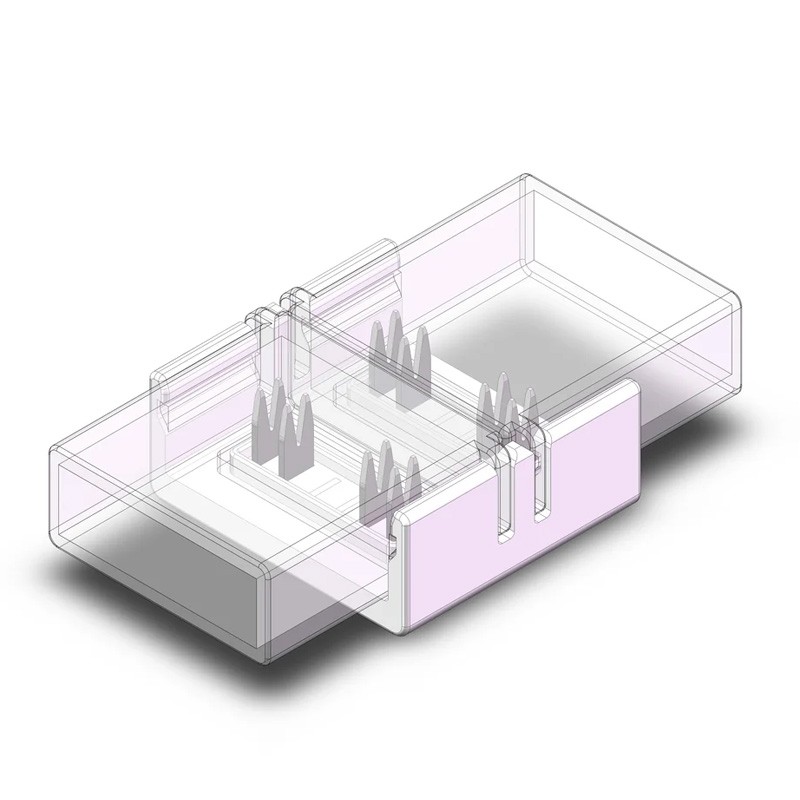

Wodoodporne szybkozłącze do 4-pinowych taśm LED RGB COB i SMD

4-stykowy wodoodporny pasek LED RGB szybkie złącze bez lutowania

Usprawnij swoje projekty oświetleniowe dzięki 4-pinowemu, bezlutowemu szybkiemu złączu do pasków LED RGB.

idealny do taśm LED RGB lub CCT o szerokości 10 lub 12 mm . Dzięki wodoszczelnej konstrukcji IP68 urządzenie doskonale nadaje się do montażu zarówno wewnątrz, jak i na zewnątrz.

wewnętrzne i zewnętrzne , gwarantujące stabilne i trwałe połączenia nawet w wilgotnym środowisku. Stworzone, aby wspierać

Taśmy LED RGB z zasilaniem 5 V, 12 V lub 24 V. Złącze to wyróżnia się łatwością obsługi i wszechstronnością.

Szybkozłącze wodoodporne RGB 4-pinowe to idealny wybór dla osób, które chcą połączyć segmenty

bezszwowe paski LED zapewniające równomierną jasność i łatwość użytkowania.

Szybkozłącze 4 w 1

Szybkozłącze to oferuje szereg funkcji dzięki możliwości łączenia różnych konfiguracji

taśm LED i przewodów zasilających : od taśmy LED COB do taśmy LED COB; z taśmy LED SMD do taśmy LED

SMD-owy od taśm LED po kable zasilające, aby wygiąć połączenie; od przewodu zasilającego do przewodu zasilającego

dieta. Dzięki wszechstronnemu zastosowaniu jest to najlepsze złącze 4-stykowe do elastycznych taśm świetlnych COB

Taśmy elastyczne SMD monochromatyczne i zwykłe o średnicy 10 i 12 mm z różną ilością diod LED , zapewniające elastyczność i

łatwość użytkowania w szerokiej gamie projektów oświetleniowych .

Ultracienki

Ultracienka, niskoprofilowa konstrukcja pozwala na idealne dopasowanie tego złącza nawet do przestrzeni

węższe , takie jak aluminiowe kanały i rowki w meblach. Wykonane z wysokiej jakości materiałów, takich jak:

Złącze z miedzianym pinem, kompatybilne z wysokiej jakości taśmami LED COB , gwarantuje niezawodną i długotrwałą pracę.

Certyfikat wodoodporności IP68

Dzięki klasie ochrony IP68 złącze to idealnie nadaje się do stosowania na zewnątrz i w miejscach narażonych na działanie wody, np. w instalacjach

w basenach, na tarasach i w ogrodach . Solidna konstrukcja gwarantuje niezawodną pracę nawet w niesprzyjających warunkach pogodowych.

Instalacja jest dziecinnie prosta

Nie są wymagane żadne skomplikowane narzędzia, wystarczy wsunąć taśmę LED do złącza i przymocować ją lekkim naciskiem.

Dzięki technologii Pierce'a do styków (połączenie IDC) przewodnik przenika przez płytkę drukowaną, przewodząc prąd pomiędzy

segmentów paska świetlnego, gwarantujących stabilne i bezpieczne połączenie, które nie przerywa ciągłości światła LED.

Szerokie zastosowanie

Obsługuje wysoki prąd do 3~24V/5A, ważne jest sprawdzenie, czy pasek świetlny PCB może

obsługuje 5A przy użyciu grubego przewodu , w przeciwnym razie może dojść do uszkodzenia paska świetlnego.

Kompatybilny z:

810 diod LED na metr RGB COB Taśma LED DC12V 5 metrów

840 diod LED na metr RGB COB Taśma LED DC24V 5 metrów

Jak używać łącznika do łączenia pasków COB o szerokości 10 mm lub 12 mm?

1. Odwróć złącze tak, aby ruchoma pokrywa była skierowana na zewnątrz.
2. Przytrzymaj róg złącza lewą ręką tak, aby złącze przybrało kształt odwrócony do góry nogami.
3. Trzymaj sekcje paska świetlnego LED w prawej ręce tak, aby część z diodami LED była skierowana w Twoją stronę.
4. Najpierw włóż sekcję świetlną przez górne wejście złącza w dół. Zamknij ruchomą przezroczystą pokrywę.
5. Następnie przełóż drugą sekcję świetlną przez drugie wejście, aż znajdzie się jak najbliżej pierwszego paska świetlnego. Zamknij drugą przezroczystą pokrywę, aby zakończyć połączenie.

Jak stosować złącza do standardowej taśmy świetlnej SMD 5050 o szerokości 10 lub 12 mm?

1. Proszę zapoznać się z krokami 1-3 instalacji listwy COB powyżej.
2. Wsuń dwa odcinki paska świetlnego 5050 między końce złącza tak, aby styki złącza pokrywały się z punktami lutowniczymi na pasku świetlnym.
3. Aby zakończyć podłączanie, zamknij przezroczystą pokrywę.
