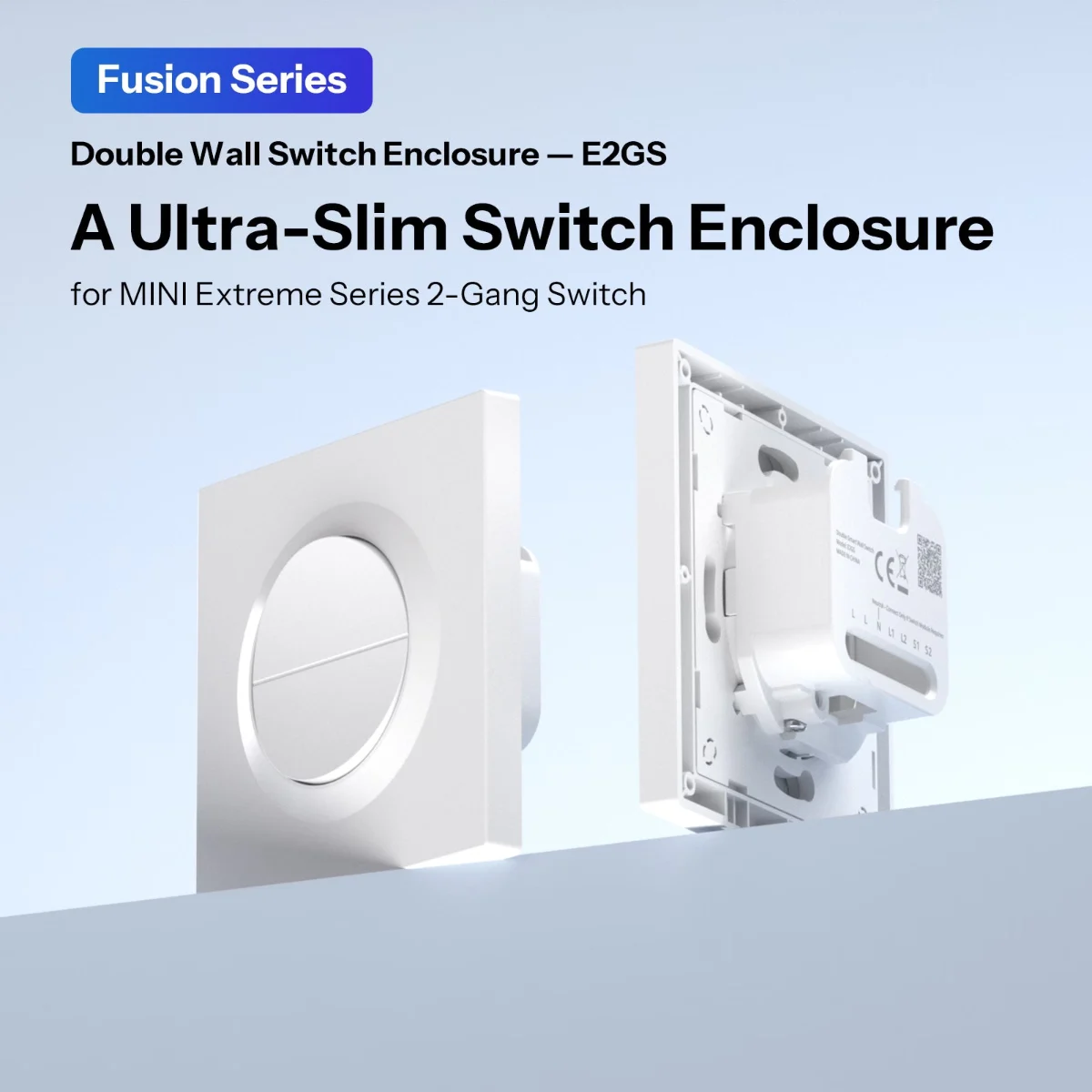

Das E2GS ist das Wandgehäuse der Sonoff Fusion-Serie für Zwei-Tasten-Schalter . Gleich vorweg, denn hier entstehen oft Missverständnisse: Es handelt sich nicht um ein Smart-Gerät . Es ist das sichtbare Gehäuse an der Wand und schaltet selbst nichts ein. Die Lichtsteuerung übernimmt ein separat erhältliches MINI-Unterputzmodul . Die gesamte Logik der Fusion-Serie ist hier enthalten: Die Elektronik befindet sich im Boden des Unterputzgehäuses, die Frontplatte bleibt dünn und neutral. Der praktische Vorteil: Die Smart-Komponente kann ausgetauscht werden, ohne die Oberfläche zu verändern, und die Frontplatte bleibt auch bei einem Protokollwechsel unverändert. Das Gehäuse besteht aus feuerfestem Polycarbonat , ist 21 mm dick und hat die Abmessungen 86 × 86 × 34 mm . Es beherbergt MINI-2GS für Wi-Fi und Matter , MINI-ZB2GS für Zigbee und MINI-ZB2GS-L für Zigbee ohne Neutralleiter .
Die Sonoff Fusion-Serie trennt das Laststeuerungsmodul von der sichtbaren Wandplatte : Das Modul wird in die Unterputzdose eingesetzt, und das Gehäuse wird darüber befestigt. Die Serie deckt die gängigsten Funktionen ab – das E2GS mit zwei Tasten, das E1GS mit einer Taste, das E1GSL mit einer Taste ohne Neutralleiter , das ERBS für Rollläden und das EDIM zum Dimmen – und alle verwenden dasselbe Format und Befestigungssystem, sodass ein gemischtes System optisch einheitlich wirkt.

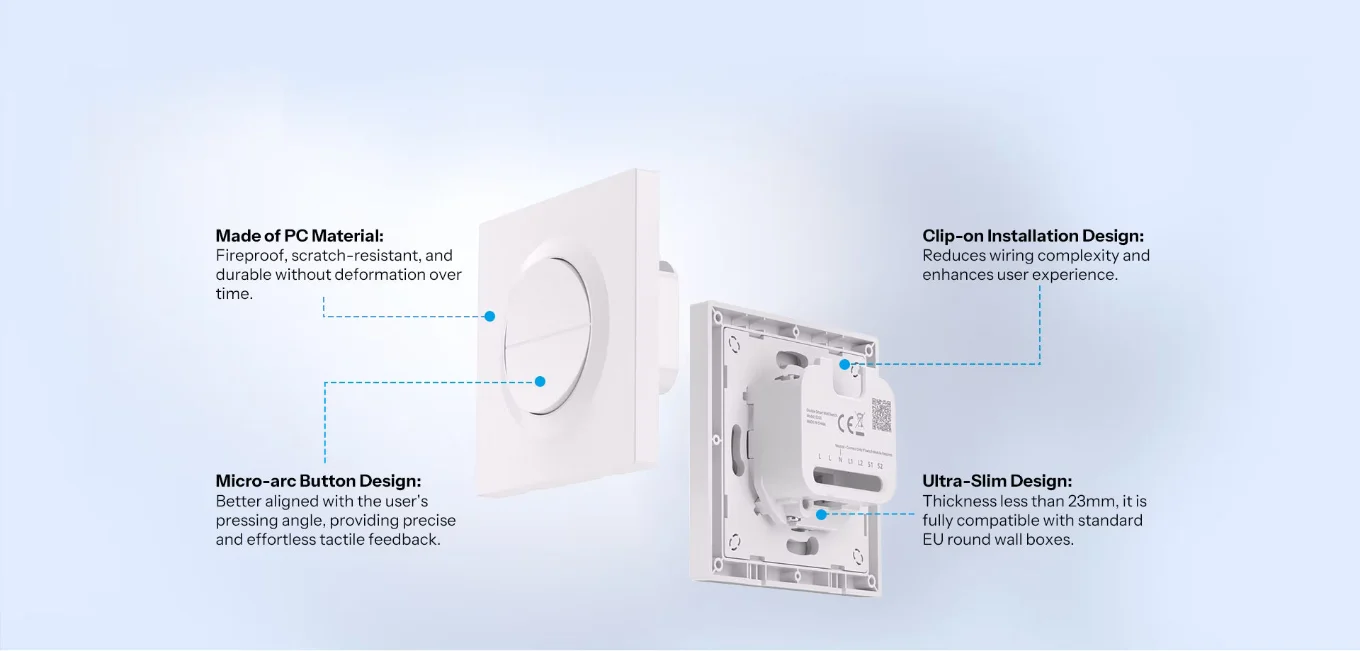

Das Gehäuse besteht aus weißem, feuerfestem Polycarbonat und ist kratzfest : Es hält Stößen und der täglichen Reinigung stand, ohne an Glanz zu verlieren. Die Clip-Befestigung fixiert das Gehäuse schraubenlos an der Rückseite, wodurch der Verkabelungsaufwand reduziert und die Demontage bei Bedarf beschleunigt wird. Die mikrogewölbten Tasten bieten einen präzisen Druckpunkt und verhindern ein Abrutschen des Fingers auf einer flachen Oberfläche. Das Gehäuse ist mit nur 21 mm ultradünn und mit gängigen europäischen runden Gehäusen kompatibel.

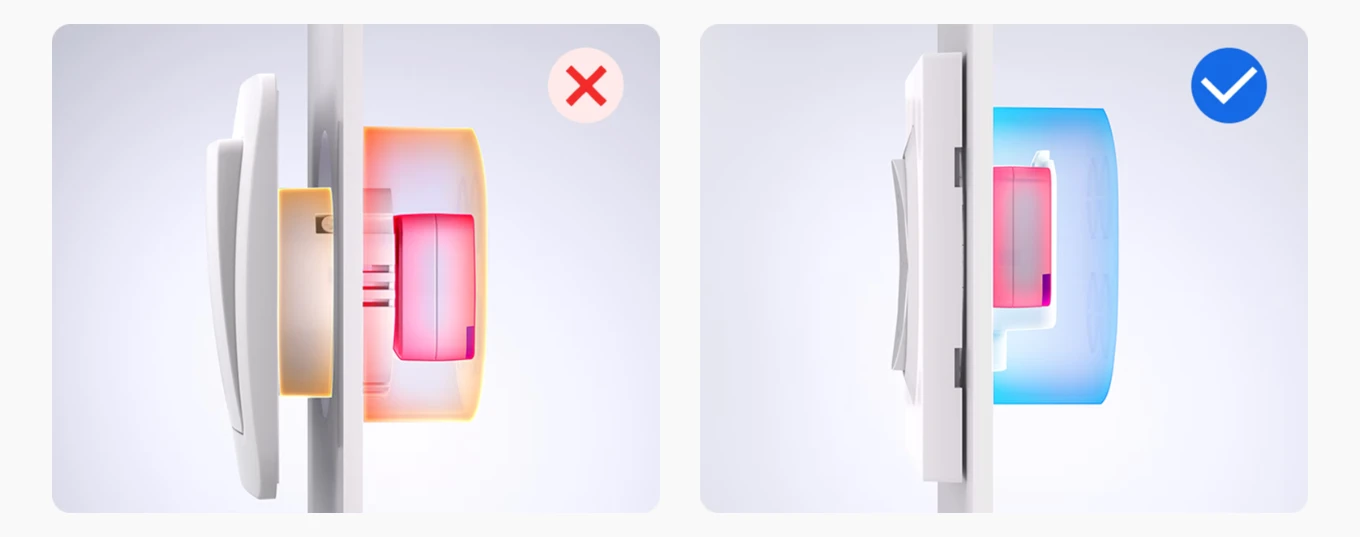

Herkömmliche Smart-Schalter platzieren die gesamte Elektronik hinter der Abdeckplatte. In bereits verkabelten Unterputzdosen ist der Platz oft begrenzt: Die Verkabelung wird genau dort kompliziert, wo sie am schwierigsten zugänglich ist. Die Fusion-Serie löst dieses Problem, indem das Modul auf der Rückseite der Dose angebracht wird und eine 21 mm hohe Abdeckplatte davor verbleibt. Die Einheit passt dort, wo herkömmliche Smart-Schalter an ihre Grenzen stoßen, und die Verkabelung erfolgt am Modul statt auf der Rückseite der Abdeckplatte. Daher wird diese Serie häufig bei Renovierungen eingesetzt, bei denen bestehende Dosen nicht ausgetauscht werden.

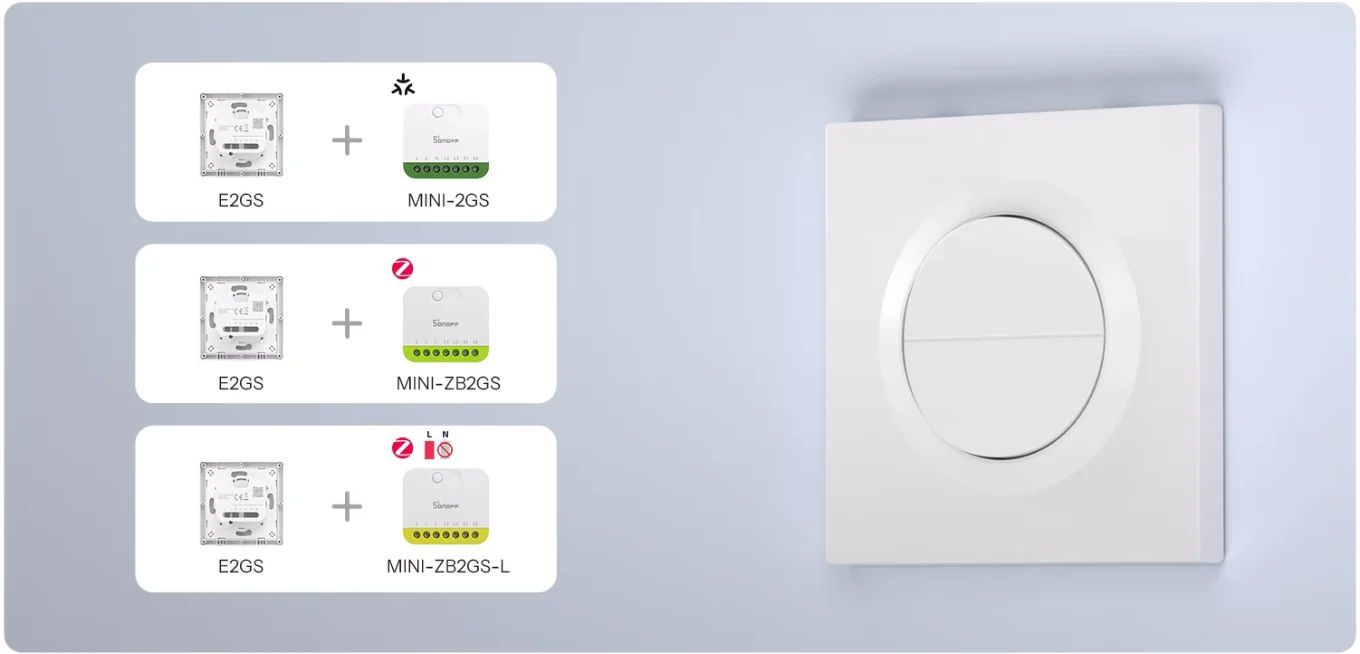

Das Gehäuse E2GS beherbergt drei zweikanalige Unterputzmodule der Fusion-Serie: MINI-2GS ( Wi-Fi mit Matter-Unterstützung) , MINI-ZB2GS ( Zigbee mit kompatiblem Gateway) und MINI-ZB2GS-L ( Zigbee-Version ohne Neutralleiter) . Die Wahl hängt von Ihrer vorhandenen Ausstattung und dem Lieferumfang ab: Wenn der Neutralleiter nicht bis zum Schalter reicht, ist nur der MINI-ZB2GS-L geeignet. Die drei Module sind nicht im Lieferumfang enthalten , sondern unter den Smart-Schaltern und -Modulen zu finden. Tippen Sie auf die Punkte im Bild, um die einzelnen Registerkarten zu öffnen.

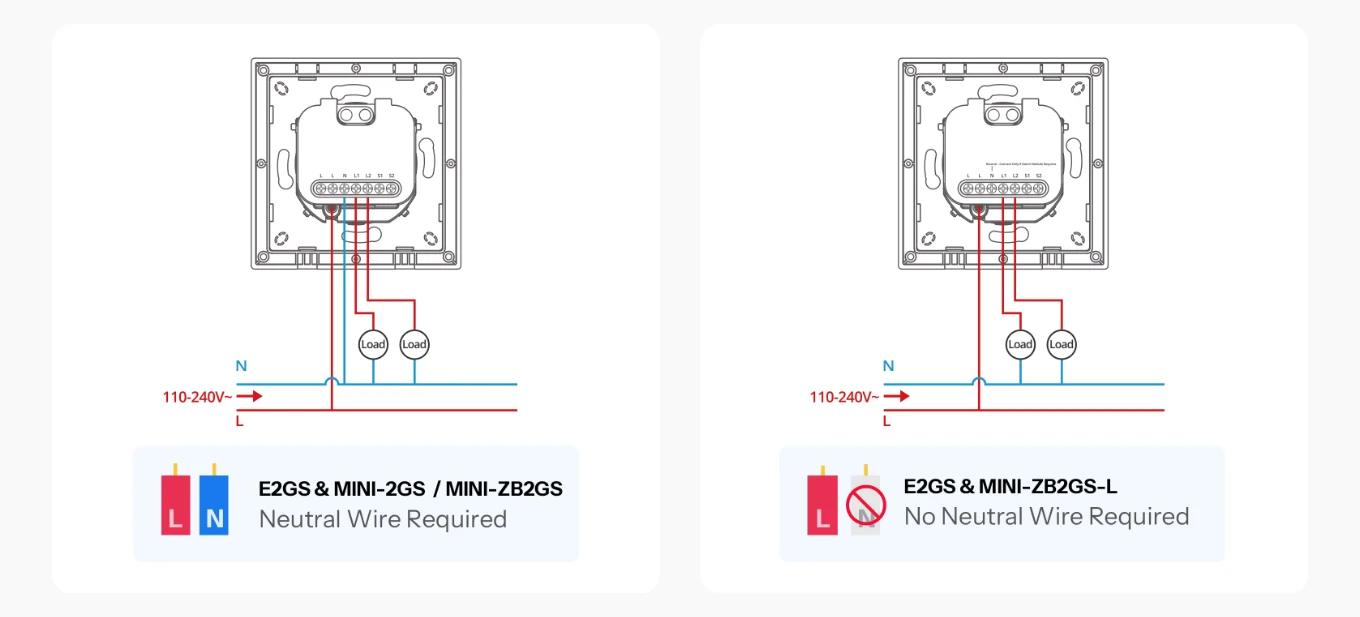

Die beiden Diagramme nebeneinander verdeutlichen den wichtigen Unterschied vor dem Kauf. Bei MINI-2GS und MINI-ZB2GS ist der Neutralleiter im Verteilerkasten erforderlich: Dies ist die Standardkonfiguration und sollte vor der Bestellung anhand der Verkabelung überprüft werden. Beim MINI-ZB2GS-L ist der Neutralleiter nicht notwendig, da das Modul nur mit der Phase arbeitet: Dies ist die Lösung für ältere Systeme, bei denen nur zwei Drähte zum Schalter führen. In beiden Fällen beträgt die Netzspannung 110–240 V. Im Zweifelsfall lassen Sie den Verteilerkasten vor der Modulauswahl von einem Elektriker öffnen.

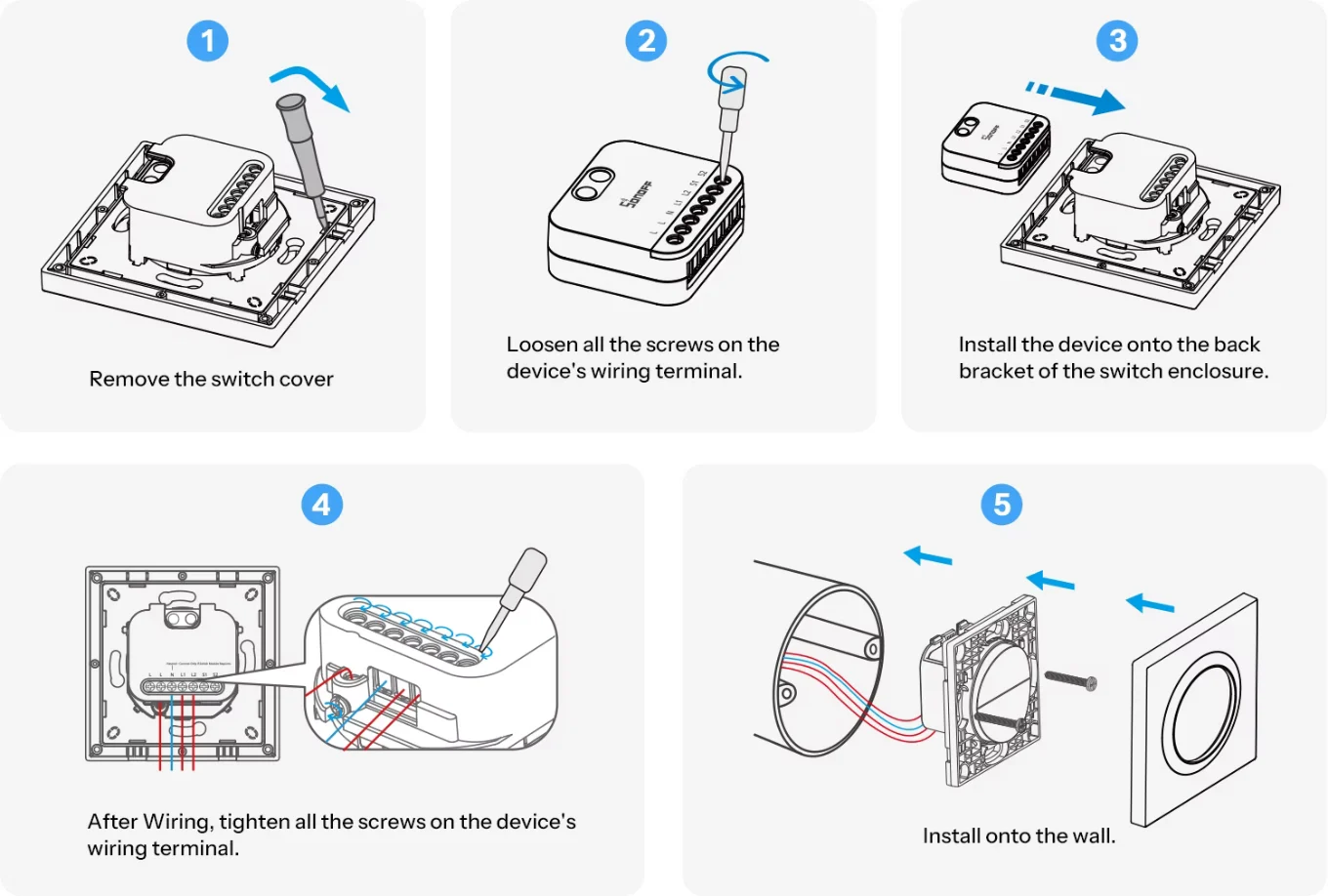

Die Installation erfolgt in fünf Schritten an derselben Anschlussdose: Entfernen Sie die vorhandene Abdeckplatte, lösen Sie die Modulklemmen , befestigen Sie das Modul an der hinteren Halterung , ziehen Sie die Schrauben nach der Verdrahtung fest und montieren Sie das Gehäuse an der Wand. Die Klemmbefestigung ist für quadratische 86 × 86 mm und runde Ø60 mm- Unterputzdosen mit einem Befestigungsabstand von 60 mm ausgelegt. Bei anderen Abmessungen muss der Befestigungsabstand vorab gemessen werden. Die Arbeiten erfolgen an einer netzspannungsgebundenen Anlage und müssen bei abgeschalteter Anlage von einem Elektriker durchgeführt werden, falls Sie damit nicht vertraut sind.

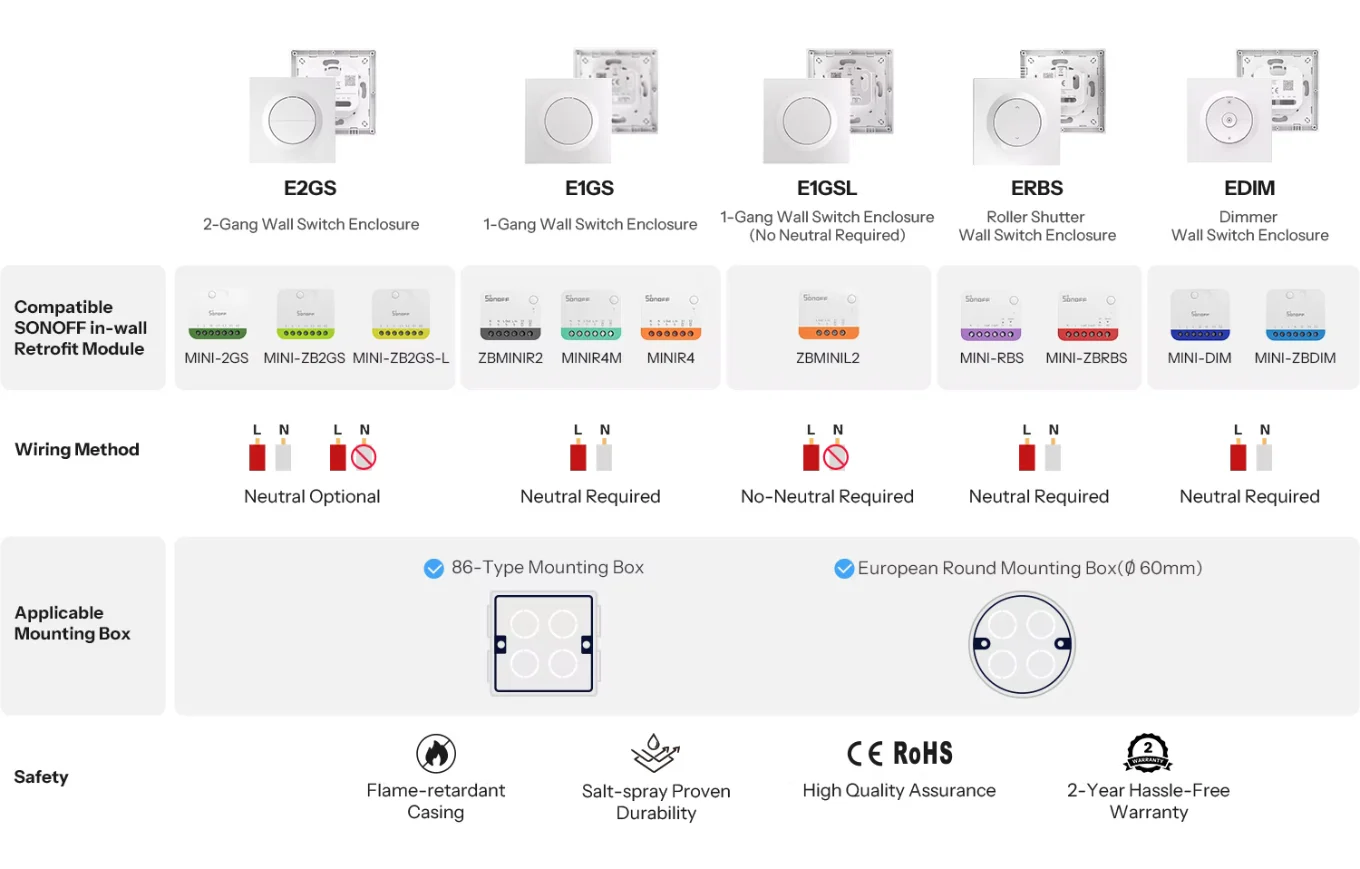

Die Fusion-Gehäuse haben das gleiche Format, Material und Befestigungssystem; lediglich das darin enthaltene Modul und damit die Funktion variiert. Das E2GS verfügt über zwei Tasten , das E1GS über eine Taste , das E1GSL über eine Taste ohne Neutralleiter , das ERBS steuert die Rollläden und das EDIM den Dimmer . Die Wahl richtet sich nach dem benötigten Lichtpunkt, nicht nach ästhetischen Gesichtspunkten: Für zwei separat steuerbare Lichtpunkte wird das E2GS benötigt, für einen Rollladen das ERBS. Alle Varianten sind bei den Wandschaltern erhältlich.

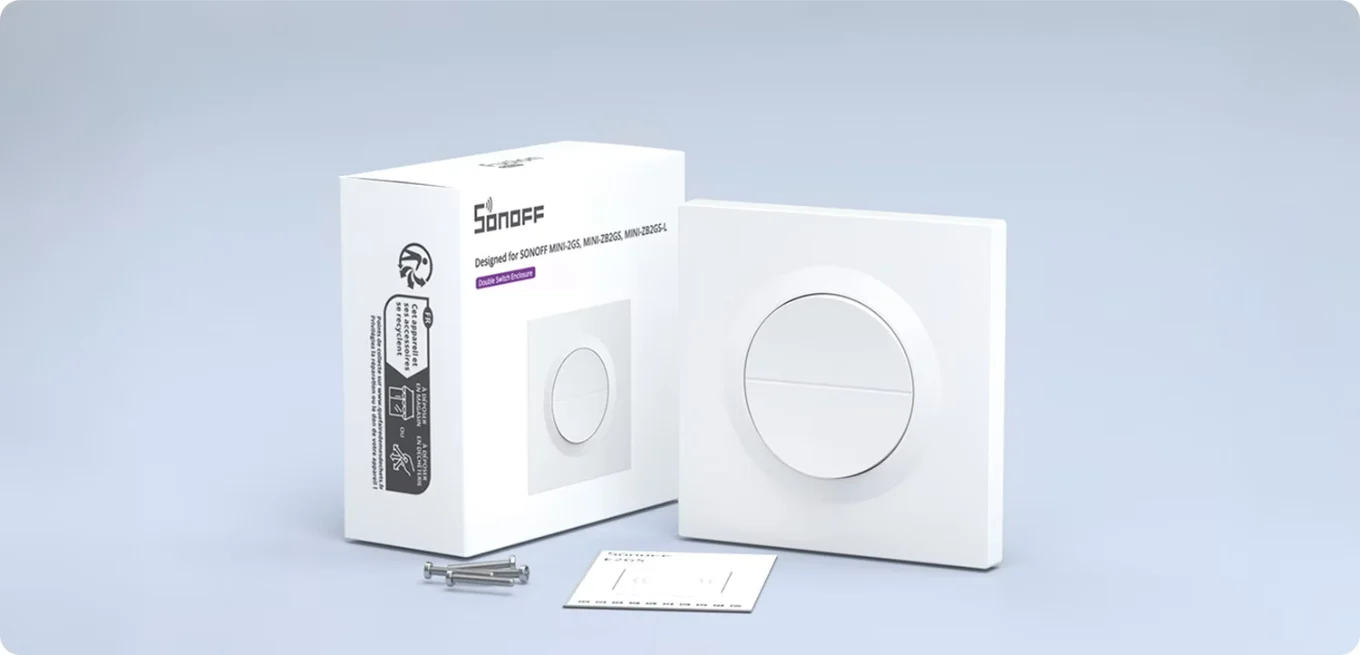

Im Lieferumfang enthalten sind das E2GS-Gehäuse , die Befestigungsschrauben und die Bedienungsanleitung . Das Smart-Modul ist nicht enthalten : Es muss separat zwischen MINI-2GS , MINI-ZB2GS und MINI-ZB2GS-L ausgewählt werden, abhängig vom Protokoll und dem Vorhandensein des Neutralleiters .

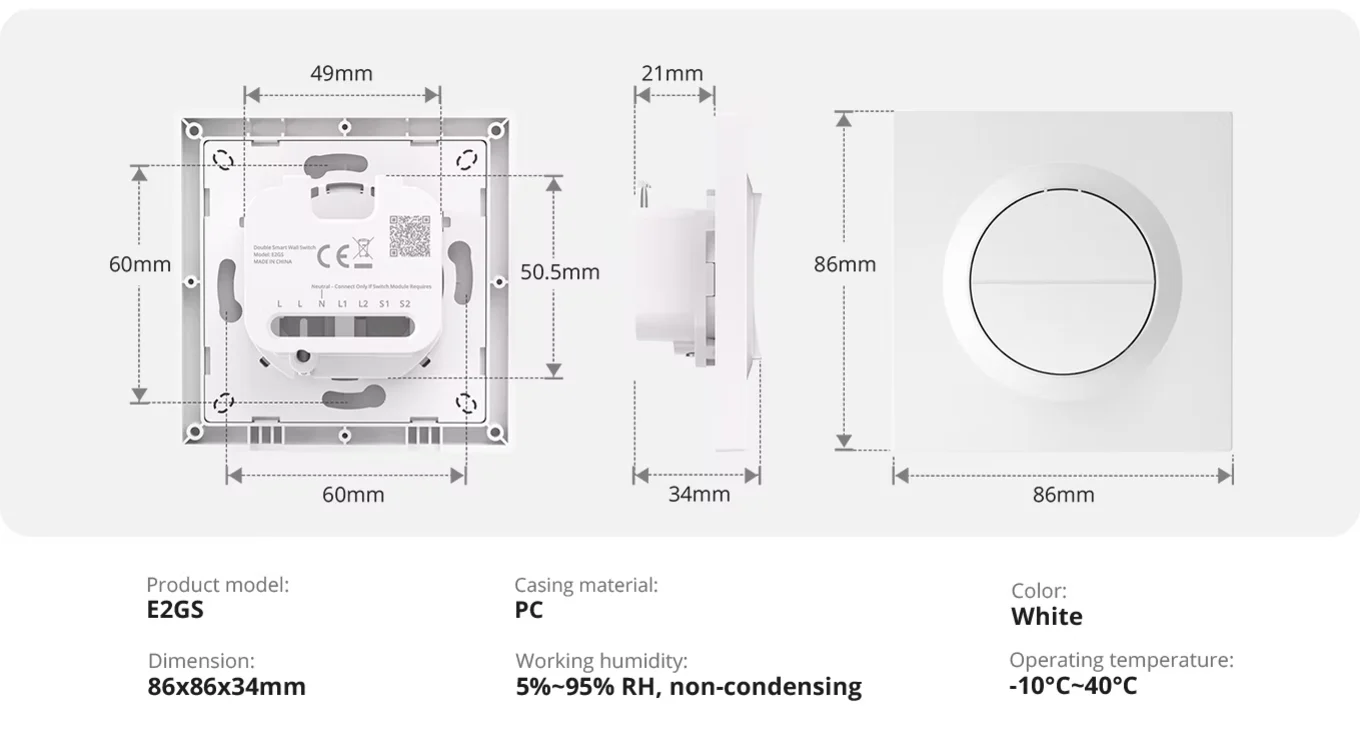

Die Abmessungen betragen 86 × 86 × 34 mm , die Plattenstärke 21 mm und der Befestigungsabstand 60 mm . Das Gehäuse besteht aus weißem Polycarbonat . Der Betriebstemperaturbereich liegt zwischen -10 und 40 °C , die relative Luftfeuchtigkeit zwischen 5 % und 95 % (ohne Kondensation). Dies sind Werte für den Innenbereich. Das E2GS ist nicht für den Außenbereich geeignet und besitzt keine IP-Schutzart . Die Referenznetzspannung beträgt 110–240 V , die elektrische Leistung hängt jedoch vom verwendeten Modul und nicht vom Gehäuse ab.
Nein. Das E2GS ist lediglich das Wandgehäuse . Zum Ein- und Ausschalten der Beleuchtung benötigen Sie ein separat erhältliches MINI-Unterputzmodul .
Drei Module aus der Fusion- Serie: MINI-2GS ( Wi-Fi und Matter ), MINI-ZB2GS ( Zigbee ) und MINI-ZB2GS-L ( Zigbee ohne Neutralleiter ).
Das hängt vom gewählten Modul ab. MINI-2GS und MINI-ZB2GS benötigen einen Neutralleiter . MINI-ZB2GS-L funktioniert ohne Neutralleiter .
Die Clipbefestigung ist für quadratische Kartons mit 86 × 86 mm Kantenlänge und runde Kartons mit Ø 60 mm Durchmesser und einem Befestigungsabstand von 60 mm vorgesehen. Bei anderen Kartongrößen muss der Befestigungsabstand vor dem Kauf überprüft werden.
Die Platte ist 21 mm dick. Die Gesamtabmessungen betragen 86 × 86 × 34 mm .
Feuerfestes , kratzfestes Polycarbonat. Die Hülle ist weiß .
Es ist für Sonoff Fusion MINI-Module konzipiert. Es ist nicht kompatibel mit Modulen anderer Marken.
Das E2GS-Gehäuse , Befestigungsschrauben und die Bedienungsanleitung sind im Lieferumfang enthalten. Das Smart-Modul sowie die Unterputzdose und das ZigBee-Gateway werden für die ZigBee-Modelle nicht benötigt.
Das eingebaute Modul und damit die Funktion wird geändert: E2GS ( zwei Tasten), E1GS ( eine Taste), E1GSL ( eine Taste ohne Neutralleiter) , ERBS (Rollläden) , EDIM (Dimmer) . Das Außengehäuse gehört zur selben Produktfamilie.
