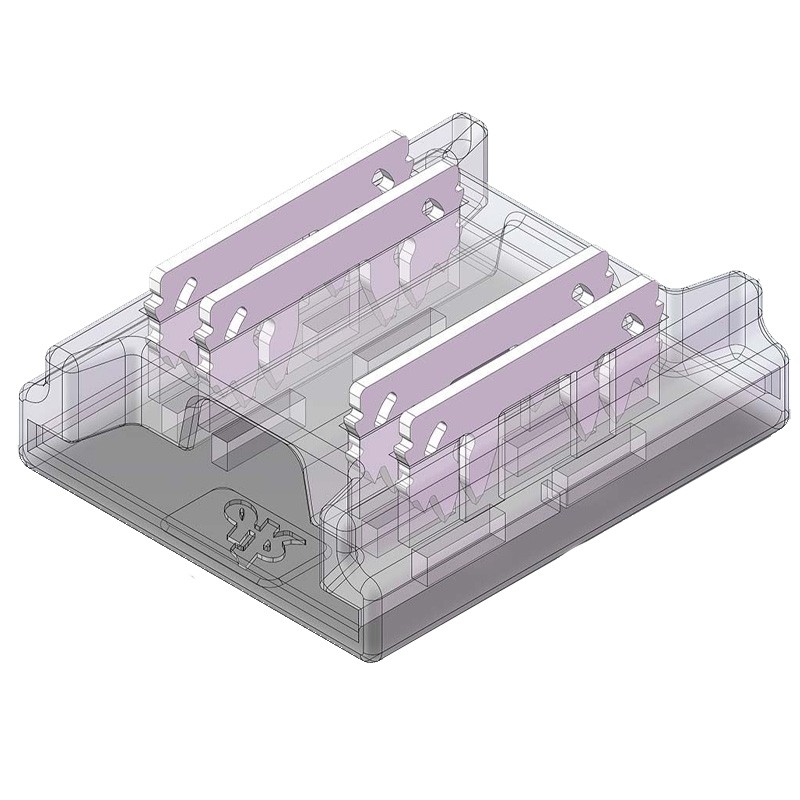

Lötfreier Schnellverbinder für COB- und SMD-RGB-LED-Streifen, 4-polig

Entdecken Sie den Komfort und die Effizienz des lötfreien Schnellverbinders für COB- und SMD-RGB-LED-Streifen mit 4 Pins

8 und 10 mm , ein Muss für jedes Beleuchtungsprojekt. Entwickelt, um die Installation Ihres

LED-Streifen, dieser Anschluss bietet eine 4-in-1-Lösung , die eine reibungslose und zuverlässige Verbindung ermöglicht, perfekt

für ein breites Anwendungsspektrum. Dank der fortschrittlichen " Pierce to contact " -Technologie (IDC-Anschluss)

Dieser Verbinder gewährleistet eine kontinuierliche und zuverlässige Verbindung der LED-Streifen ohne Unterbrechungen.

4-in-1-Schnellverbinder

Dieser Schnellverbinder bietet eine Vielzahl von Funktionen, dank seiner Fähigkeit, verschiedene Konfigurationen zu verbinden

von LED-Streifen und Stromkabeln : von COB- LED-Streifen zu COB-LED-Streifen; vom SMD LED Streifen zum LED Streifen

SMD; von LED-Streifen zum Stromkabel, um die Verbindung zu biegen; von Netzkabel zu Netzkabel

Diät. Mit seiner vielseitigen Anwendung ist es der beste 4-Pin-Anschluss für flexible COB-Lichtstreifen

8 und 10 mm monochrome und herkömmliche SMD-Flexbänder mit unterschiedlichen LED- Mengen bieten Flexibilität und

Benutzerfreundlichkeit für eine breite Palette von Beleuchtungsprojekten .

Ultradünn

Das ultraschlanke, flache Design ermöglicht es diesem Steckverbinder, auch in Räumen perfekt zu passen

schmalere , wie Aluminiumkanäle und Rillen an Möbeln. Hergestellt aus hochwertigen Materialien, wie

Dieser Anschluss verfügt über Kupferstifte und ist mit hochwertigen COB-LED- Streifen kompatibel. Er gewährleistet eine zuverlässige und lang anhaltende Leistung.

Die Installation ist ein Kinderspiel

Es sind keine komplizierten Werkzeuge erforderlich, einfach den LED-Streifen in den Anschluss stecken und mit leichtem Druck fixieren.

Dank der Pierce-to-Contact- Technologie (IDC-Anschluss) durchdringt der Leiter die Leiterplatte, um Strom zwischen den

Lichtstreifensegmente, wodurch eine stabile und sichere Verbindung gewährleistet wird, die die Kontinuität des LED- Lichts nicht unterbricht.

Breite Anwendungen

Unterstützt hohe Ströme bis zu 3~24V/ 5A, es ist wichtig zu prüfen, ob der PCB- Lichtstreifen

Unterstützen Sie 5 A mit einem dicken Leiter , sonst kann es zu Schäden am Lichtstreifen kommen.

Kompatibel mit:

810 LEDs pro Meter RGB COB LED-Streifen DC12V 5 Meter

840 LEDs pro Meter RGB COB LED-Streifen DC24V 5 Meter - Sonoff L3 RGB

Sonoff 5050RGB – Tuya Smart RGB-LED-Streifen-Kit – Tuya 4-poliger RGB-LED-Streifen

Wie verwende ich den Stecker zum Verbinden von COB-Streifen?

1. Drehen Sie den Stecker um, sodass die bewegliche Abdeckungsseite nach außen zeigt.
2. Halten Sie die Ecke des Steckers mit Ihrer linken Hand fest, sodass der Stecker eine umgedrehte Form hat.
3. Halten Sie die LED-Lichtstreifenabschnitte in Ihrer rechten Hand, sodass der LED-Teil des Lichtstreifens zu Ihnen zeigt.
4. Führen Sie zunächst das Leuchtteil durch den oberen Steckereingang nach unten ein. Schließen Sie die bewegliche transparente Abdeckung.
5. Führen Sie anschließend das andere Lichtstück durch den anderen Eingang ein, bis es möglichst nahe am ersten Lichtstreifen ist. Schließen Sie die andere transparente Abdeckung, um die Verbindung herzustellen.

Wie verwendet man Anschlüsse für einen normalen SMD 5050-Lichtstreifen?

1. Bitte beachten Sie die Schritte 1–3 zur Installation des COB-Streifens oben.
2. Stecken Sie zwei Abschnitte des 5050-Lichtstreifens in die Enden des Steckers, sodass die Stecker-PINs mit den Lötpunkten am Lichtstreifen ausgerichtet sind.
3. Schließen Sie die transparente Abdeckung, um die Verbindung abzuschließen.
