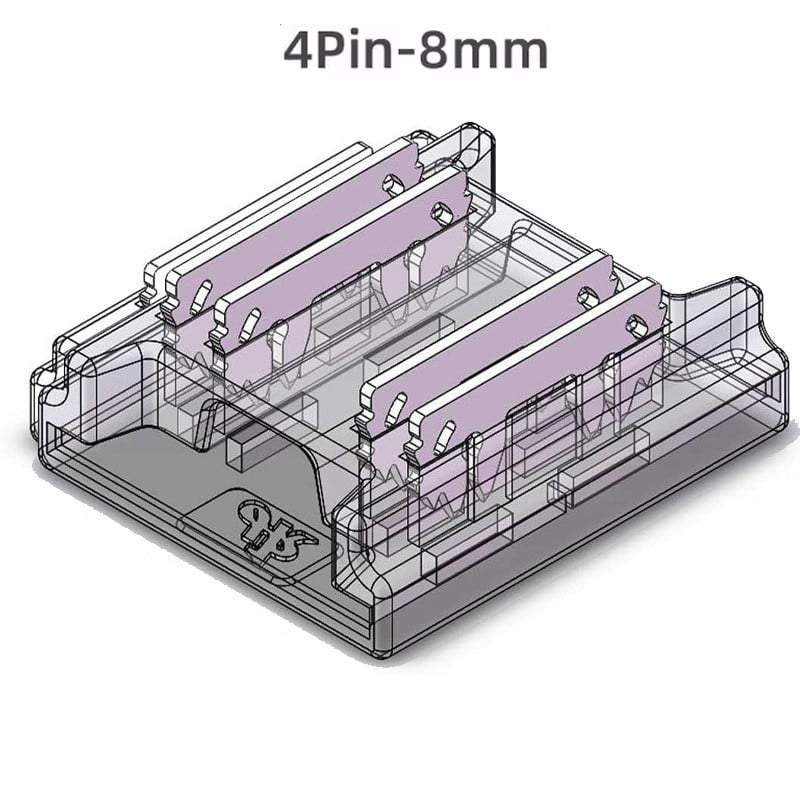

Connecteur rapide pour bandes LED RGB COB et SMD à 4 broches

Connecteur rapide sans soudure pour bandes LED COB et SMD RGB 4 broches

Découvrez la commodité et l'efficacité du connecteur rapide sans soudure pour bandes LED COB et SMD RGB 4 broches

8 et 10 mm , un incontournable pour tout projet d'éclairage. Conçu pour simplifier l'installation de votre

Bandes LED, ce connecteur offre une solution 4 en 1 qui permet une connexion fluide et fiable , parfaite

pour une large gamme d'applications. Grâce à la technologie avancée « Pierce to contact » (connexion IDC),

Ce connecteur assure une connexion continue et fiable des bandes LED , sans interruption.

Connecteur rapide 4 en 1

Ce connecteur rapide offre une variété de fonctions, grâce à sa capacité à connecter différentes configurations

de bandes LED et de câbles d'alimentation : de bande LED COB à bande LED COB ; de la bande LED SMD à la bande LED

CMS; des bandes LED au câble d'alimentation pour plier la connexion ; d'un cordon d'alimentation à l'autre

régime. Avec une application polyvalente , c'est le meilleur connecteur à 4 broches pour les bandes lumineuses COB flexibles

Rubans flexibles CMS monochromes et communs de 8 et 10 mm avec différentes quantités de LED , offrant flexibilité et

facilité d'utilisation pour une large gamme de projets d'éclairage .

Ultra mince

La conception ultra-mince et discrète permet à ce connecteur de s'adapter parfaitement même dans les espaces

les plus étroits , comme les canaux et rainures en aluminium sur les meubles. Fabriqué à partir de matériaux de haute qualité , tels que

Broche en cuivre et compatible avec les bandes LED COB de haute qualité, ce connecteur garantit des performances fiables et durables.

Son installation est un jeu d'enfant

Aucun outil compliqué n'est requis, insérez simplement la bande LED dans le connecteur et fixez-la avec une légère pression.

Grâce à la technologie Pierce to contact (connexion IDC), le conducteur pénètre dans le PCB pour conduire le courant entre les

segments de bande lumineuse, assurant une connexion stable et sécurisée qui n'interrompt pas la continuité de la lumière LED.

Applications larges

Prend en charge un courant élevé jusqu'à 3~24V/5A, il est important de vérifier si la bande lumineuse PCB peut

prendre en charge 5A en utilisant un conducteur épais, sinon cela pourrait endommager la bande lumineuse.

Compatible avec :

Bande LED COB RVB 810 LED par mètre DC12V 5 mètres

Bande LED COB RGB 840 LED par mètre, DC24 V, 5 mètres - Sonoff L3 RGB

Sonoff 5050RGB - Kit de bande LED RGB intelligente Tuya - Bande LED RGB Tuya 4 broches

Comment utiliser le connecteur pour connecter des bandes COB ?

1. Retournez le connecteur de manière à ce que le côté du couvercle mobile soit orienté vers l'extérieur.
2. Tenez le coin du connecteur avec votre main gauche de manière à ce que le connecteur ait une forme à l'envers.
3. Tenez les sections de la bande lumineuse LED dans votre main droite de manière à ce que la partie LED de la bande lumineuse soit face à vous.
4. Insérez d'abord la section lumineuse à travers l'entrée du connecteur supérieur vers le bas. Fermez le couvercle transparent mobile.
5. Insérez ensuite l’autre section lumineuse via l’autre entrée jusqu’à ce qu’elle soit aussi proche que possible de la première bande lumineuse. Fermez l’autre couvercle transparent pour terminer la connexion.

Comment utiliser les connecteurs pour une bande lumineuse SMD 5050 normale ?

1. Veuillez vous référer aux étapes 1 à 3 de l’installation de la bande COB ci-dessus.
2. Insérez deux sections de la bande lumineuse 5050 dans les extrémités du connecteur de sorte que la broche du connecteur s'aligne avec les points de soudure de la bande lumineuse.
3. Fermez le couvercle transparent pour terminer la connexion.
