12–24 V ausfallsicheres elektromagnetisches Türschloss mit Zutrittskontrollplatte

12–24 V ausfallsicheres elektromagnetisches Türschloss mit Zutrittskontrollplatte

25,90 €

Bruttopreis

Derzeit keine Bewertung

Drei Haltekräfte: 60, 180 oder 280 kg zur Auswahl in der Variante (Secukey Clock-1, Clock-2 und Clock-3). Die erste für Flügel und leichte Türen, die anderen für Eingangstüren, Büros und Gehflügel an Toren.
Öffnet bei Stromausfall: Der Elektromagnet hält die Tür nur solange geschlossen, wie er mit Strom versorgt wird (fail-safe). Fällt die Versorgung aus oder erteilt die Zutrittskontrolle die Freigabe, ist die Tür frei.
12 oder 24 V Gleichspannung: Sie verbinden ihn mit dem Netzteil der Zutrittskontrolle über zwei Drähte. Stromaufnahme 300 mA bei 12 V in den Versionen 60 und 180 kg, 500 mA in der 280-kg-Version.
Für Holz-, Glas-, Metall- und Feuerschutztüren: Der Elektromagnet wird am Rahmen befestigt, die Ankerplatte am Türflügel. Es wird lediglich eine Auflagefläche benötigt, auf der beide Teile bündig aufeinandertreffen.
Platte mit Gummischeibe: Die Platte ist auf einem Zapfen mit Gummi montiert und richtet sich selbst am Elektromagneten aus. Die Schraube nicht komplett festziehen, sonst verringert sich die Haltekraft.
Gehäuse aus eloxiertem Aluminium: Gehäuse aus Aluminiumlegierung mit eloxierter Oberfläche, Platte aus verzinktem Stahl. Kontaktfläche aus poliertem Stahl, ohne verschleißanfällige bewegliche Teile.
Drei Größen, je eine pro Haltekraft: 80 × 38 × 25 mm für 60 kg, 170 × 40 × 20 mm für 180 kg. Die 280-kg-Version misst 250 × 48 × 25 mm. Platten mit 75, 130 und 180 mm.
Geringes Gewicht: 0,5 kg bei 60 kg Haltekraft, 1,2 kg bei 180 kg und 1,8 kg bei 280 kg. Die kleinste Version hat ein schwarzes Gehäuse, die anderen naturfarbenes Aluminium.
Betrieb von -10 bis 55 °C: Luftfeuchtigkeit bis 90 % ohne Kondensation; im Betrieb erwärmt sich das Gehäuse um weniger als 20 °C über Umgebung. Für Innenbereiche und geschützte Zonen.
Gesteuert durch die Zutrittskontrolle: Tastatur, RFID-Leser oder Steuerplatine mit Relais und Auslass-Taster, separat erhältlich. Der Magnet allein hat weder Logik noch App.
Netzteil separat: Es wird ein 12 V DC-Netzteil mit ausreichendem Strom benötigt; Netzteile für Zutrittskontrollen haben bereits einen dedizierten Schlossausgang.
Lieferumfang: Elektromagnet, Platte mit Zapfen und Gummischeibe, Schrauben, Unterlegscheiben und Innensechskantschlüssel. L- oder Z-Winkel für nach innen öffnende Türen nicht enthalten.

Haltekraft :

Menge :

schreibe deine Rezension

Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung

Kaufen Sie es mit

+
+
125,70 €-3 %
Gesamtpreis: 121,93 €

Einige dieser Artikel können mit verschiedenen Optionen ausgewählt werden Zeige Details

Dieses Produkt: 12–24 V ausfallsicheres elektromagnetisches Türschloss mit ZutrittskontrollplatteForza di tenuta: 60 kg 25,90 €

0 Bewertung

Haltekraft
Auf Lager
Tuya Smart WiFi-Zugangskontrolle mit wasserdichtem OLED-DisplayPapiertyp: Türklingel 59,90 €49,90 €

0 Bewertung

Schablone
Auf Lager
Tuya Mini-Zugangscontroller mit Bluetooth-Smartcard und Tastatur 49,90 €

0 Bewertung

Auf Lager

Elektromagnetisches Türschloss: geschlossen bei Stromzufuhr, offen bei Stromausfall

Ein elektromagnetisches Schloss ist das einfachste Schloss in einem Zutrittskontrollsystem: Ein Elektromagnet wird am Rahmen befestigt, eine Halteplatte an der Tür. Solange der Magnet mit 12 oder 24 V Gleichstrom versorgt wird, bleibt die Platte befestigt und die Tür lässt sich nicht öffnen. Sobald das Zutrittskontrollsystem die Stromzufuhr unterbricht, ist die Tür frei. Es gibt keine Riegel, Federn oder beweglichen Teile: Nichts verschleißt und nichts klemmt. Je nach Türart stehen drei Haltekräfte zur Auswahl: für leichte Türen und Schränke, Innentüren von Büros und Geschäften, Eingangstüren und Fußgängertore. Das Schloss eignet sich für Türen aus Holz, Glas, Metall und Brandschutztüren. Die Steuerung erfolgt über ein Tastenfeld, einen RFID-Leser oder eine Steuereinheit mit Relais und erfordert ein separates Netzteil : Dieses Zubehör ist separat erhältlich.

Ausfallsicher: Die Tür bleibt bei eingeschaltetem Strom geschlossen und öffnet sich bei ausgeschaltetem Strom.

Der Elektromagnet funktioniert genau umgekehrt wie ein herkömmliches Schloss: Er hält nur bei Stromzufuhr geschlossen . Dieses Ausfallsicherheitsprinzip ist der Grund, warum er an Notausgängen und in Büros eingesetzt wird: Bei Stromausfall öffnet sich die Tür, und niemand ist eingeschlossen. Die Zutrittskontrolle unterbricht die Stromzufuhr kurzzeitig über das Tastenfeld oder den Kartenleser . Dies geschieht, wenn der Benutzer seinen Ausweis durchzieht oder den Ausgangsknopf drückt. Es handelt sich um ein Türschloss für eine Tür : ein Elektromagnet pro Tür. Soll die Tür auch bei Stromausfall geschlossen bleiben, ist dieses Produkt nicht geeignet: Sie benötigen einen ausfallsicheren elektrischen Türöffner.

Gehäuse aus eloxiertem Aluminium, verzinkte Stahlplatte

Das Gehäuse besteht aus einer eloxierten Aluminiumlegierung , die kratz- und rostbeständig ist. Die Magnetfläche ist aus poliertem, dreizackigem Stahl gefertigt: Je glatter die Oberfläche, desto besser haftet die Platte und desto länger bleibt die angegebene Haltekraft erhalten. Die Platte selbst ist aus verzinktem Stahl, beständig gegen die Feuchtigkeit in Fluren oder Garagen und verhindert Rost an der Tür. Halten Sie die Kontaktfläche sauber: Staub, Klebstoff oder Klebeband zwischen Magnet und Platte verringern die Haftkraft. Im Betrieb erwärmt sich das Gehäuse um bis zu 20 °C über die Umgebungstemperatur. Es funktioniert bei Temperaturen von -10 °C bis 55 °C, auch bei hoher Luftfeuchtigkeit, sofern sich kein Kondenswasser bildet.

Platte auf Stift mit Gummi: richtet sich am Magneten aus

Die Dichtungsplatte ist nicht fest mit der Tür verschraubt. Sie ist auf einem zentralen Stift mit einer Gummischeibe montiert und kann sich leicht bewegen. Dadurch liegt sie auch bei nicht rechtwinkligen Türen plan auf dem Magneten auf. Die zentrale Schraube sollte daher nicht vollständig angezogen werden : Andernfalls sitzt die Platte nicht richtig und die Dichtung ist beeinträchtigt. Zwei seitliche Stifte verhindern ein Verdrehen der Platte. Im Lieferumfang enthalten sind Schrauben , Unterlegscheiben und ein Inbusschlüssel. Für Holz- oder Glastüren benötigen Sie zusätzlich die passenden Halterungen (siehe unten).

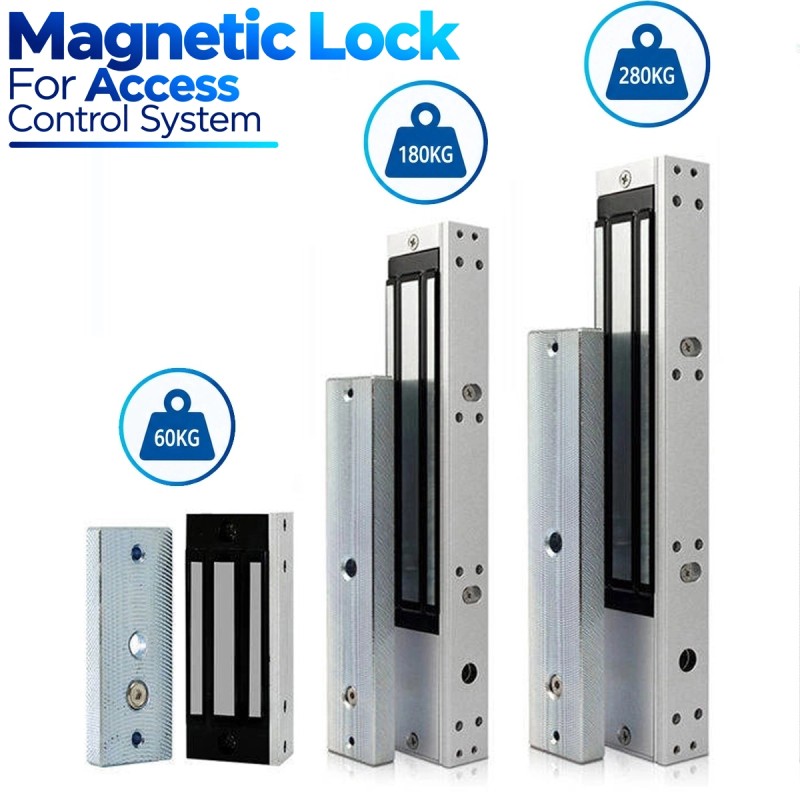

Drei Haltekräfte: 60, 180 und 280 kg – welche soll man wählen?

Die 60-kg- Version (Clock-1) ist 8 cm lang, wiegt ein halbes Kilo und eignet sich für Möbeltüren, Schränke und leichte Innentüren. Die 180-kg- Version (Clock-2) hat Standardgröße für Büro-, Laden- und Wohnungstüren. Die 280-kg- Version (Clock-3) ist 25 cm lang und wiegt 1,8 kg: für schwere Eingangstüren, Fußgängertore und Brandschutztüren. Alle Modelle arbeiten mit 12 oder 24 V Gleichstrom; die ersten beiden benötigen 300 mA bei 12 V, das größere Modell 500 mA .

L- und ZL-Halterungen und Rahmenmontage Schritt für Schritt

Der Elektromagnet wird oben an der Innenseite des Rahmens montiert, wobei die magnetische Seite zur Tür zeigt. Bei nach außen öffnenden Türen genügt es, den Magneten unter dem Querträger zu verschrauben. Bei nach innen öffnenden Türen werden, wie in der Abbildung dargestellt, eine L-Halterung für den Magneten und eine Z-Halterung für die Platte benötigt. Bei rahmenlosen Glastüren ist eine U-Halterung erforderlich, um die Tür zu fixieren. Die Halterungen sind nicht im Lieferumfang enthalten . Die Montage erfolgt gemäß den Abbildungen: Schraube und Seitenplatte vom Magneten entfernen, Seitenplatte am Rahmen befestigen und den Korpus wieder zusammensetzen. Anschließend die Halteplatte mit dem Stift und den Dübeln, ausgerichtet am Magneten, an der Tür befestigen.

Anschlussdiagramm für elektromagnetische Türschlösser: 12-V-Stromversorgung, Zutrittskontroll-Tastatur und Ausgangstaster

Zweidrahtanschluss: Stromversorgung, Tastatur und Ausgangstaster

Der Elektromagnet hat zwei Drähte , einen Plus- und einen Minuspol. Diese werden an den Schlossausgang des Zutrittskontrollnetzteils angeschlossen, welches die Befehle vom Tastenfeld oder Kartenrelais empfängt. Die Abbildung zeigt einen typischen Fall: 12-V-Netzteil mit Schlossausgang, Tastenfeld mit Ausweisleser, Ausgangstaster innen und Elektromagnet an der Tür. Sobald das Tastenfeld den Ausweis erkennt oder jemand den Taster drückt, unterbricht das Relais für einige Sekunden die Stromzufuhr zum Magneten, und die Tür öffnet sich. Die Punkte in der Abbildung entsprechen dem üblicherweise verwendeten Tastenfeld und Netzteil. Der Ausgangstaster ist nicht im Lieferumfang enthalten; jeder Öffnertaster ist geeignet.

Einsatzorte: Büros, Geschäfte, Wohnhäuser und Fußgängertore

Dies ist das typische Schloss für Zutrittskontrollsysteme : Büro- und Studioeingänge, Lagerräume von Geschäften, Wohnungseingangstüren, Serverräume, Umkleidekabinen und Fußgängertore. Es kann mit einem Tastenfeld mit RFID-Lesegerät oder einer Steuereinheit mit Relais und Ausgangstaster kombiniert werden. Das passende Netzteil ist zusammen mit anderem Zubehör für elektrische Schlösser erhältlich. Kurz gesagt: 12–24 V DC, ausfallsicherer Elektromagnet mit einer Kapazität von 60, 180 oder 280 kg, Gehäuse aus eloxiertem Aluminium und verzinkter Platte auf einem Stift. Geeignet für Holz-, Glas-, Metall- und Brandschutztüren, inklusive Schrauben und Inbusschlüssel. Nachfolgend finden Sie die Produkte, die wir üblicherweise kombinieren.

Häufig gestellte Fragen

Was passiert bei einem Stromausfall?

Die Tür öffnet sich: Der Elektromagnet hält die Tür nur so lange geschlossen, wie er mit Strom versorgt wird (ausfallsichere Funktion). Deshalb wird er an Fluchtwegen eingesetzt. Soll die Tür auch ohne Stromzufuhr geschlossen bleiben, benötigen Sie einen ausfallsicheren elektrischen Türöffner.

Welche Haltekraft sollte ich wählen?

60 kg für Möbeltüren und leichte Innentüren, 180 kg für Büro-, Laden- und Wohngebäudetüren, 280 kg für schwere Eingangstüren, Fußgängertore und Brandschutztüren.

Läuft es mit 12 oder 24 V?

Beide Geräte werden mit Gleichstrom betrieben. Bei 12 V beträgt die Stromaufnahme 300 mA (Versionen für 60 kg und 180 kg) bzw. 500 mA (Version für 280 kg); bei 24 V die Hälfte. Die Spannung muss mit der Stromversorgung des Zutrittskontrollsystems übereinstimmen.
