Expert4House – Smartes Zuhause, Smarter Leben

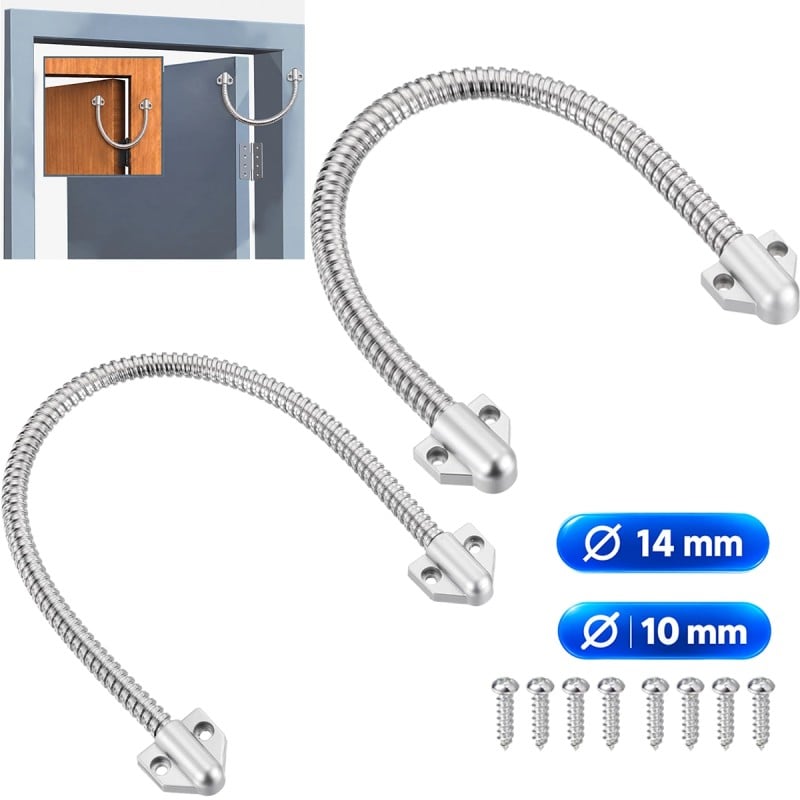

Flexible Kabelverschraubung aus Edelstahl für Türen und Zutrittskontrolle
8,91 €
Bruttopreis
Derzeit keine Bewertung
- Schützt die Kabel zwischen Flügel und Zarge: führt die Leitungen von der Tür zur Zarge in einem flexiblen Edelstahlschlauch, damit sie nicht offenliegen, nicht gequetscht werden und sich beim Öffnen nicht mitziehen.
- Für elektrische Schlösser und Zutrittskontrolle: leitet Versorgung und Signal zu Einsteck-Elektroschlössern, elektronischen Griffen, Tastaturen und Lesern, die am Flügel montiert sind.
- Zwei wählbare Durchmesser: Ø 10 mm mit Innendurchmesser 8 mm oder Ø 14 mm mit Innendurchmesser 11 mm. Wählen Sie je nach Kabelbündel.
- Kabel bis 6,5 bzw. 9,5 mm: laut Hersteller nimmt die 10-mm-Variante Kabel bis 6,5 mm Durchmesser auf, die 14-mm-Variante bis 9,5 mm.
- Schlauch mit 40 cm Länge: die Hülle ist 400 mm lang; mit den zwei Endstücken misst die Kabeldurchführung 450 mm von Ende zu Ende.
- Endstücke aus Zinklegierung: die beiden Endteile bestehen aus Zinklegierung und haben jeweils zwei Befestigungslöcher: eines wird am Flügel, das andere an der Zarge verschraubt.
- Maße der Endstücke: 31 × 23 mm, Höhe 12,5 mm, bei der 10-mm-Version; 36 × 26 mm, Höhe 16,7 mm, bei der 14-mm-Version. Prüfen Sie den Platz an Flügel und Zarge.
- Kunststoffeinsatz im Endstück: in jedem Endteil befindet sich ein Kunststoffeinsatz, in den der Schlauch einrastet, wie auf der Detailaufnahme in der Galerie gezeigt.
- Sichtmontage mit Schrauben: befestigen Sie die beiden Endstücke mit den 4 Schrauben im Lieferumfang. Üblicherweise an der Bandseite montiert, wo sich der Flügel weniger bewegt.
- Innen- und Außentüren: geeignet für Eingangstüren, Büro- und Ladentüren sowie Fußgängerpforten. Vom Hersteller angegeben als geschützt gegen Manipulation und Witterung.
- Passives Zubehör: benötigt keinen Strom und keine App-Anbindung. Kabel, Schloss und Netzteil sind separat zu erwerben: im Lieferumfang sind die Kabeldurchführung und Schrauben enthalten.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
Flexible Kabelverschraubung aus Edelstahl für Türen: schützt Kabel zwischen Tür und Rahmen
Die flexible Kabelverschraubung führt die Kabel von der Tür zum Rahmen in einem Edelstahlrohr und schützt sie so vor Beschädigungen und Quetschungen beim Öffnen der Tür. Sie ist besonders nützlich, wenn an der Tür etwas angeschlossen oder mit Strom versorgt werden soll, z. B. ein elektrisches Einsteckschloss, ein elektronischer Türgriff, ein Lesegerät oder ein Tastenfeld. Die beiden Zinklegierungsköpfe werden jeweils an der Tür und am Rahmen, üblicherweise an der Scharnierseite, verschraubt. Das spiralförmige Rohr in der Mitte passt sich der Türbewegung an. Die Kabelverschraubung ist in zwei Durchmessern ( 10 mm oder 14 mm ) mit einem 40 cm langen Rohr und einer Gesamtlänge von 450 mm erhältlich. Im Lieferumfang enthalten sind die Kabelverschraubung und vier Schrauben; Kabel, Schloss und Netzteil sind separat erhältlich.
Für elektrische Türschlösser, Tastaturen, Video-Gegensprechanlagen und Zutrittskontrolle
Eine Kabelverschraubung kommt überall dort zum Einsatz, wo ein Kabel vom Rahmen zu einem beweglichen Teil geführt werden muss. Am häufigsten ist dies bei Zutrittskontrollsystemen der Fall: Das in der Tür montierte elektrische Schloss empfängt Strom und Signale von der Steuereinheit, und die Kabel müssen durch den Spalt zwischen Tür und Rahmen verlaufen. Dasselbe gilt für ein an der Tür angebrachtes Tastenfeld oder einen Kartenleser, eine Video-Gegensprechanlage in der Nähe des Eingangs und einen elektronischen Türgriff. Das Stahlrohr führt Strom und Signal in einem einzigen, ordentlichen und sichtbaren Pfad zusammen. Bei der Planung eines gesicherten Eingangsbereichs finden Sie Tastenfelder, Kartenleser und Steuereinheiten in der Kategorie „Intelligente Zutrittskontrolle“ .
Kabel vor Quetschung an Toren und Eingangstüren geschützt
Ohne Schutz werden die Drähte im Spalt zwischen Tür und Rahmen bei jedem Schließen der Tür gequetscht und können mit der Zeit beschädigt werden. Das Edelstahlrohr schützt sie: Der Hersteller gibt dies an, um ein Einklemmen der Drähte in Sicherheits- und Kommunikationssystemen zu verhindern. Es ist besonders nützlich, wenn sich an der Tür ein Gerät befindet, das Strom benötigt, wie beispielsweise ein elektrisches Einsteckschloss oder ein elektronischer Türgriff. Bei einem herkömmlich montierten elektromagnetischen Schloss , bei dem der Magnet am Rahmen und die Platte an der Tür angebracht ist, bleibt das Kabel am Rahmen, und die Kabelverschraubung ist überflüssig. Unten finden Sie die Platine, das Tastenfeld und das Netzteil, die ein kontrolliertes Zutrittssystem vervollständigen.
Keine freiliegenden Drähte: Schutz vor Manipulation und Witterungseinflüssen
Das Bild verdeutlicht den Unterschied. Ohne Kabelverschraubung hängen die Kabel frei am Türrahmen: Jeder kann daran ziehen oder sie durchtrennen, und Regen und Sonne können sie beschädigen. Mit der installierten Kabelverschraubung bleiben sie im Edelstahlrohr geschützt und sind an beiden Enden gesichert. Der Hersteller gibt an, dass die Verschraubung gegen mutwillige Beschädigung und Witterungseinflüsse geschützt ist und sich daher auch für Tore, Fußgängertüren und Nebeneingangstüren eignet. Allerdings wird keine IP-Schutzart angegeben: Bei Türen, die Regen ausgesetzt sind, müssen die Kabelverbindungen weiterhin in wasserdichten Gehäusen ausgeführt werden. Da die Enden an Tür und Rahmen verschraubt sind, bleibt der Kabelverlauf beim Öffnen und Schließen der Tür unverändert.
Zwei Durchmesser, 10 oder 14 mm: Zulässige Rohr-, Kopf- und Kabelgrößen
Beide Ausführungen haben das gleiche 400 mm lange Rohr und eine Gesamtlänge von 450 mm ; Durchmesser und Anschlüsse unterscheiden sich. Das 10-mm -Modell hat einen Innendurchmesser von 8 mm, ist für Kabel bis 6,5 mm² geeignet und verfügt über 31 x 23 mm große Anschlüsse mit einer Höhe von 12,5 mm. Das 14-mm -Modell hat einen Innendurchmesser von 11 mm, ist für Kabel bis 9,5 mm² geeignet und verfügt über 36 x 26 mm große Anschlüsse mit einer Höhe von 16,7 mm. Für ein einzelnes dünnes Kabel ist das 10-mm-Modell ausreichend; für mehrere Kabel oder ein dickeres Kabel wählen Sie das 14-mm-Modell. Prüfen Sie vor der Bestellung den Abstand zwischen Tür und Rahmen für die Anschlüsse. Durchmesser und Preis sind in der jeweiligen Variante festgelegt.
Häufig gestellte Fragen
Wozu dient eine Türdurchführung?
Die Kabel vom Rahmen zur Tür verlaufen in einem Edelstahlrohr, sodass sie beim Öffnen der Tür nicht freiliegen oder eingeklemmt werden. Dies ist besonders nützlich, wenn ein Gerät mit Strom versorgt oder an die Tür angeschlossen werden muss.
Welchen Durchmesser soll ich wählen, 10 oder 14 mm?
Der 10-mm-Stecker ist für Kabel bis 6,5 mm Durchmesser geeignet, der 14-mm-Stecker bis 9,5 mm. Für ein einzelnes dünnes Kabel reicht der 10-mm-Stecker aus; für mehrere Kabel wählen Sie den 14-mm-Stecker.
Wie lang ist es?
Das Rohr ist 400 mm lang; mit den beiden Befestigungsköpfen misst die Kabelverschraubung 450 mm. Die Länge ist für beide Durchmesser gleich.
Wie wird es zusammengebaut?
Befestigen Sie einen Kopf mit den vier mitgelieferten Schrauben an der Tür und den anderen am Rahmen. Die Montage erfolgt üblicherweise an der Scharnierseite, wo sich die Tür am wenigsten bewegt.
Funktioniert es mit einem elektromagnetischen Schloss?
Normalerweise nicht: Bei der klassischen Installation befindet sich der Magnet am Rahmen, und an der Tür ist nur die Abdeckplatte angebracht, die keine Kabel hat. Dies ist nur erforderlich, wenn das strombetriebene Gerät an der Tür montiert wird.
Was ist in der Box?
Die Kabelverschraubung und vier Befestigungsschrauben. Kabel, Schloss, Steuereinheit und Netzteil sind separat erhältlich.
Kann es verkürzt werden?
Nein, die Länge ist festgelegt. Secukey fertigt andere Längen als die Standardlänge von 40 cm nur auf Anfrage.
Aus welchem Material besteht er?
Der Schlauch besteht aus Edelstahl, die beiden Köpfe aus einer Zinklegierung mit einem Kunststoffeinsatz, in den der Schlauch passt.
Kann dieses Produkt auch für Außentüren verwendet werden?
Ja, der Hersteller gibt an, dass es manipulationssicher und wetterfest ist. Er gibt keine IP-Schutzart an: Kabelverbindungen müssen in wasserdichten Gehäusen hergestellt werden.
Tuya-CZ102
Technische Daten
- Material
- Edelstahl + Zinklegierung
- Stimmenkontrolle
- Keine
- Installation
- Aufputz-Installation
- Länge
- 40 cm
- Ideal für Automatisierung
- Elektrische Schlösser
Türen
Zugriffe - Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (WLAN / eigenständig)
- Ideal für
- Schlösser & Zutrittskontrolle
Türen, Tore & Garage - Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 811247369781
- ean13
- 8112473697815
- Hersteller-Teilenummer (MPN)
- Tuya CZ102
