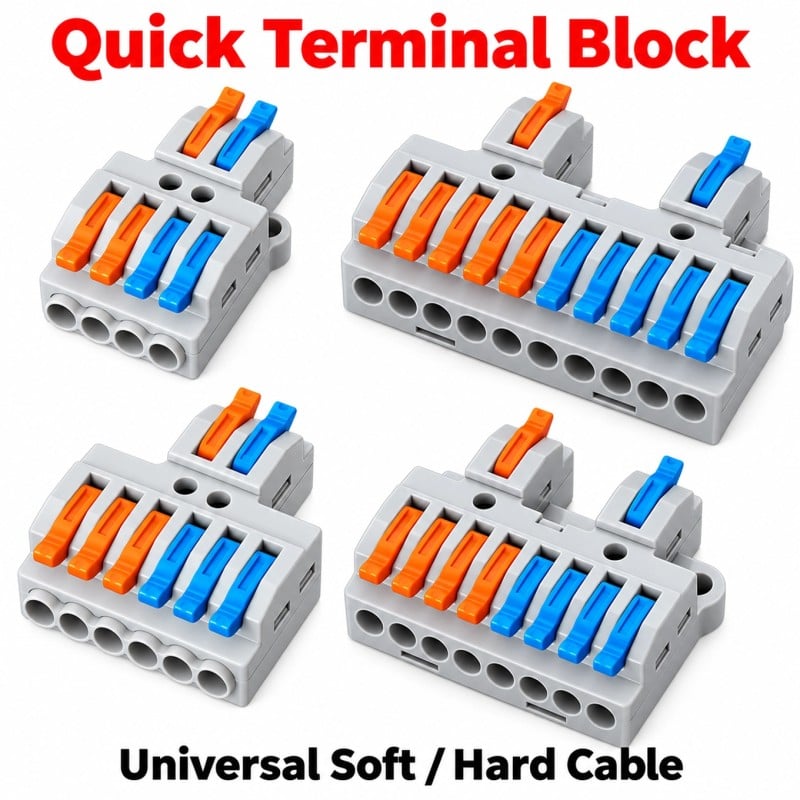

Schnellhebel-Kabelverbinder mit 2 Eingängen und mehreren Ausgängen
0,89 €
Bruttopreis
Derzeit keine Bewertung
- Zwei Stromkreise in einem Verbinder: Der erste Eingang (orangefarbene Hebel) versorgt die Hälfte der Ausgänge, der zweite (blaue Hebel) die andere Hälfte: zwei getrennte Leitungen, zum Beispiel Phase und Neutralleiter.
- 4, 6, 8 oder 10 Ausgänge: Wählen Sie die passende Ausführung: von 2 Eingängen und 4 Ausgängen (2 + 2) bis hin zu 2 Eingängen und 10 Ausgängen (5 + 5), um eine Leitung auf mehrere Verbraucher zu verteilen.
- Hebelanschluss ohne Werkzeug: Kabel abisolieren, Hebel öffnen, Leiter einführen und Hebel schließen: keine Schrauben, kein Isolierband und kein Löten. Der Hebel lässt sich wieder öffnen, um die Verbindung zu lösen und den Verbinder wiederzuverwenden.
- 32 A und 250 V: Nennstrom 32 A und Nennspannung 250 V: geeignet für 230-V-Hausinstallationen, in Abzweigdosen und Verteilerschränken.
- Ein-, mehr- und feindrähtige Leiter: Geeignet für ein- und mehrdrähtige Leiter mit 0,2 bis 4 mm² sowie feindrähtige Leiter mit 0,5 bis 2,5 mm². Abisolierlänge 10-12 mm.
- Für LED-Streifen und Netzteile: Verteilen Sie + und − eines Netzteils auf mehrere LED-Streifen: Pluspol an die orangefarbenen Hebel, Minuspol an die blauen, ein Streifen pro Ausgangspaar.
- Für Abzweigdosen: Verteilt in der Hausinstallation und im Verteilerschrank eine Leitung auf mehrere Anschlusspunkte, ohne Schraubklemmleisten. Die farbigen Hebel helfen, die beiden Leitungen nicht zu verwechseln.
- Flammhemmendes PC von -40 bis +105 °C: Gehäuse aus flammhemmendem Polycarbonat, mit einer Betriebstemperatur von -40 bis +105 °C. Seitliche Bohrungen zur Befestigung mit einer Schraube.
- Kompakte Bauform: Die Ausführung mit 8 Ausgängen misst 43,5 × 38,5 mm, die mit 10 Ausgängen 49,5 × 38 × 14,5 mm und wiegt 18 g: geringer Platzbedarf in Abzweigdosen.
- Installation: Der Anschluss muss bei spannungsfreier Anlage erfolgen. An 230-V-Leitungen muss die Installation durch eine Elektrofachkraft unter Einhaltung der geltenden Installationsvorschriften durchgeführt werden.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
Schnellverbinder mit Hebelmechanismus, 2 Eingängen und mehreren Ausgängen: zwei separate Leitungen ohne Schrauben
Der Schnellverbinder mit zwei Eingängen und mehreren Ausgängen teilt zwei Stromleitungen ohne Schrauben oder Werkzeug in mehrere Kabel auf. Er verfügt über zwei separate Stromkreise: Der erste Eingang mit orangefarbenen Hebeln versorgt die Hälfte der Ausgänge, der zweite mit blauen Hebeln die andere Hälfte. So können Sie mit einem einzigen Verbinder Phase und Neutralleiter bzw. Plus und Minus eines Netzteils an mehrere Verbraucher übertragen. Wählen Sie zwischen 4, 6, 8 oder 10 Ausgängen . Der Verbinder ist für einen Nennstrom von 32 A und eine Nennspannung von 250 V ausgelegt und eignet sich für starre und flexible Kabel bis 4 mm² und flexible Kabel bis 2,5 mm². Das Gehäuse besteht aus flammhemmendem Polycarbonat und ist für Temperaturen von -40 °C bis +105 °C geeignet.

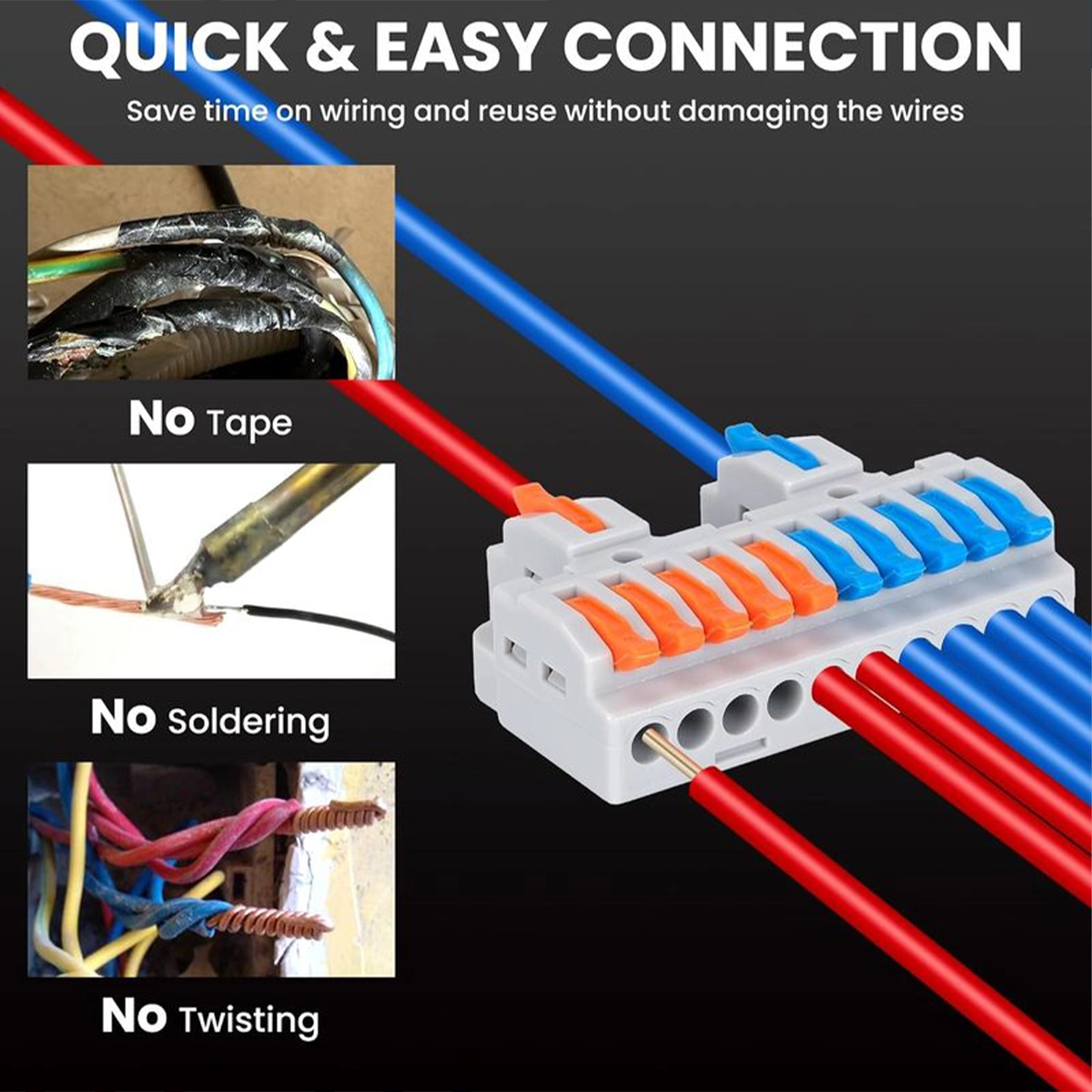

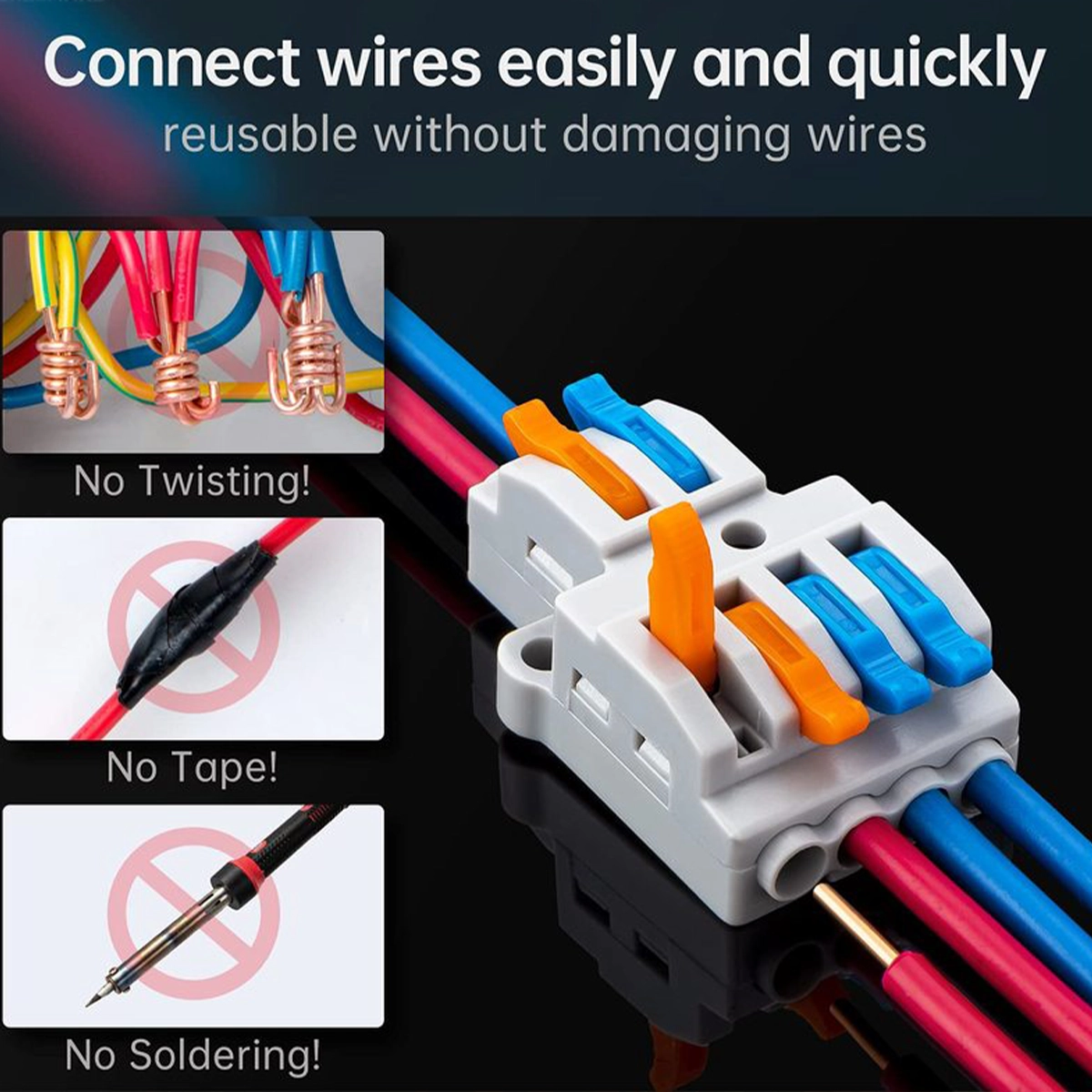

Hebelverbindung ohne Schrauben, Isolierband oder Schweißen
Der Hebelanschluss ersetzt Schraubklemmen und selbstgefertigte Verbindungen. Kabel müssen weder verdrillt, mit Isolierband umwickelt noch verlötet werden: Der abisolierte Draht wird in die Öffnung eingeführt, der Hebel schließt und fixiert ihn. Zum Trennen wird der Hebel einfach geöffnet und herausgezogen, ohne den Leiter zu beschädigen. So kann der Stecker bei Systemänderungen oder dem Versetzen einer Leuchte wiederverwendet werden . Die farbigen Hebel bleiben auch nach Abschluss der Arbeiten sichtbar, sodass die beiden Leitungen schnell unterschieden und die Kabelzuordnung in Sekundenschnelle erkannt wird – selbst in einem vollen Kabelkasten.

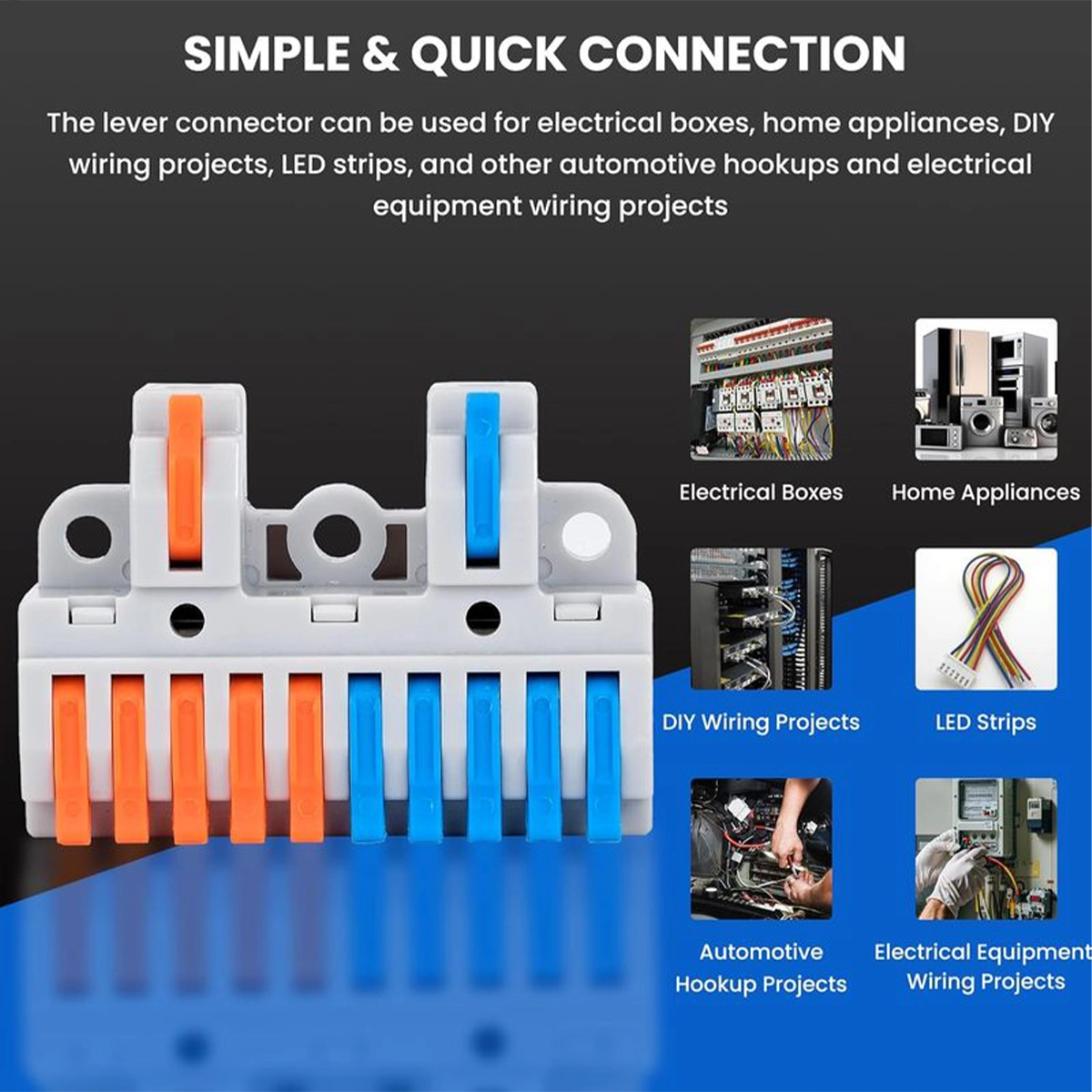

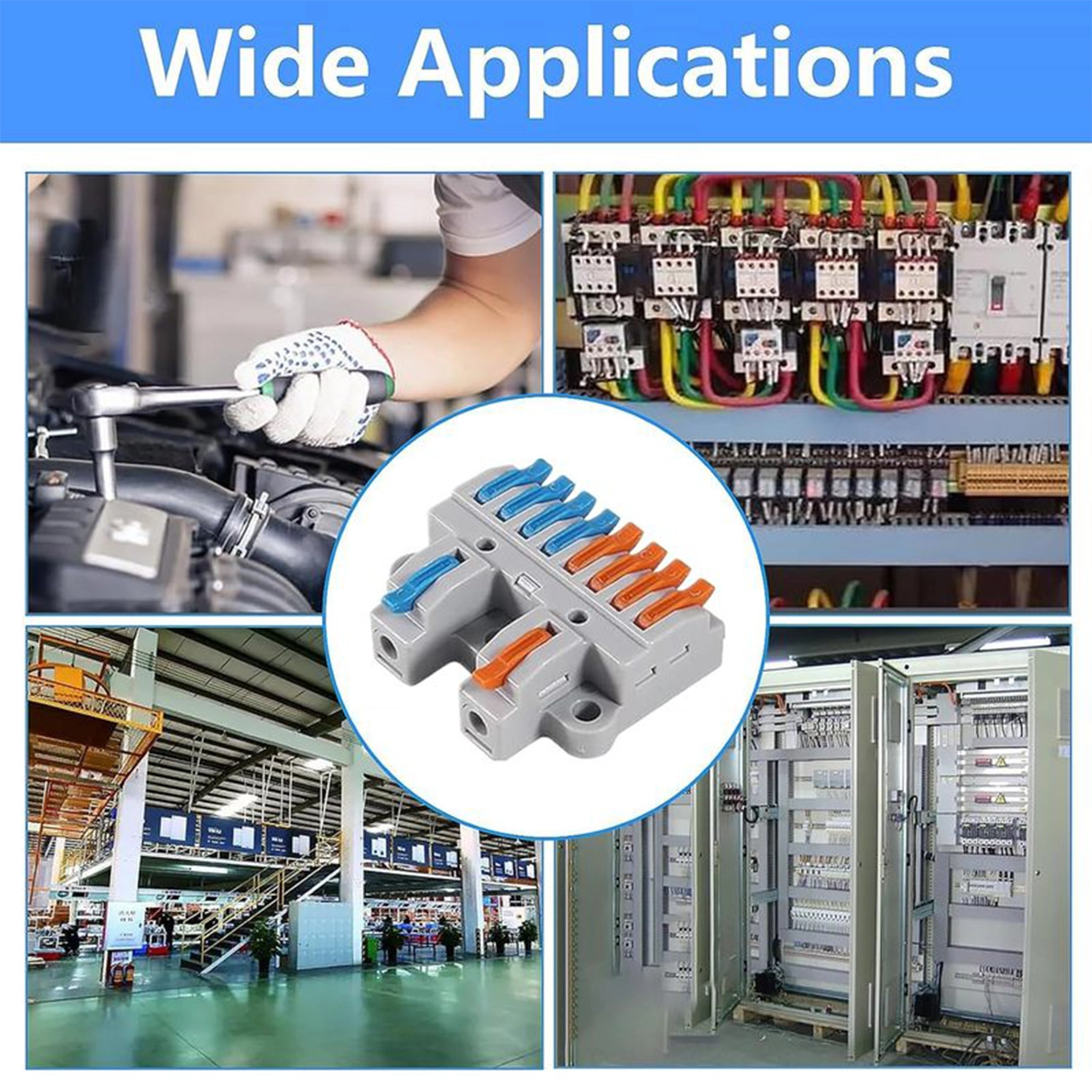

Für Elektroverteilerkästen, LED-Streifen, Haushaltsgeräte und Verkabelung
Der Verbinder kommt überall dort zum Einsatz, wo eine Leitung mehrere Punkte erreichen muss: in Verteilerdosen , Schaltschränken, Haushaltsgeräten und bei Heimwerkerinstallationen. Bei LED-Streifen ist er praktisch, um die Plus- und Minuspole eines Netzteils mit mehreren Streifen zu verbinden – jeweils einen pro Ausgangspaar. Er wird auch in Fahrzeugen und elektrischen Geräten verwendet. Die Versionen mit 8 und 10 Ausgängen eignen sich für viele angeschlossene Geräte, während die Versionen mit 4 und 6 Ausgängen bei beengten Platzverhältnissen in der Dose verwendet werden. Die Gesamtstromstärke pro Stromkreis darf 32 A nicht überschreiten.

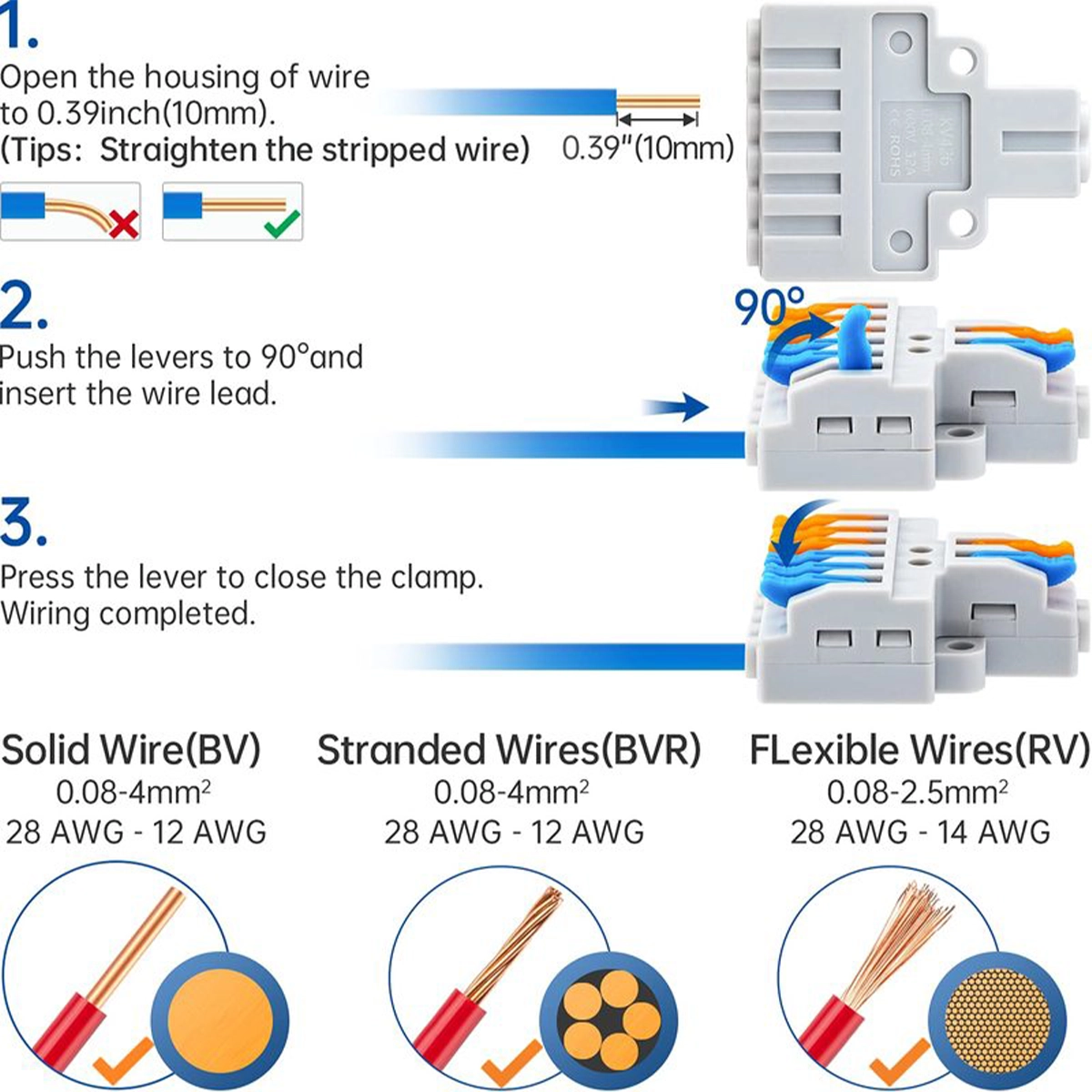

Anschlussanleitung: 10-mm-Abisolierhilfe, 90°-Hebel und Verschluss
Der Anschluss erfolgt in drei Schritten bei ausgeschaltetem System. Zuerst die Isolierung des Kabels auf einer Länge von ca. 10 mm abisolieren und dabei den Leiter gerade halten. Falls die Litzen offen oder verbogen sind, diese vor dem Einführen begradigen. Anschließend den Hebel auf 90° anheben und den Draht vollständig in die Öffnung einführen. Zum Schluss den Hebel absenken, um die Klemme zu schließen: Das Kabel ist nun verriegelt und der Anschluss hergestellt. Diesen Vorgang für jeden Draht, einschließlich der Eingänge, wiederholen. Zum Entfernen eines Kabels den Hebel erneut anheben und das Kabel herausziehen. Bei 230-V-Leitungen muss die Installation von einem Elektriker gemäß den geltenden Vorschriften durchgeführt werden.

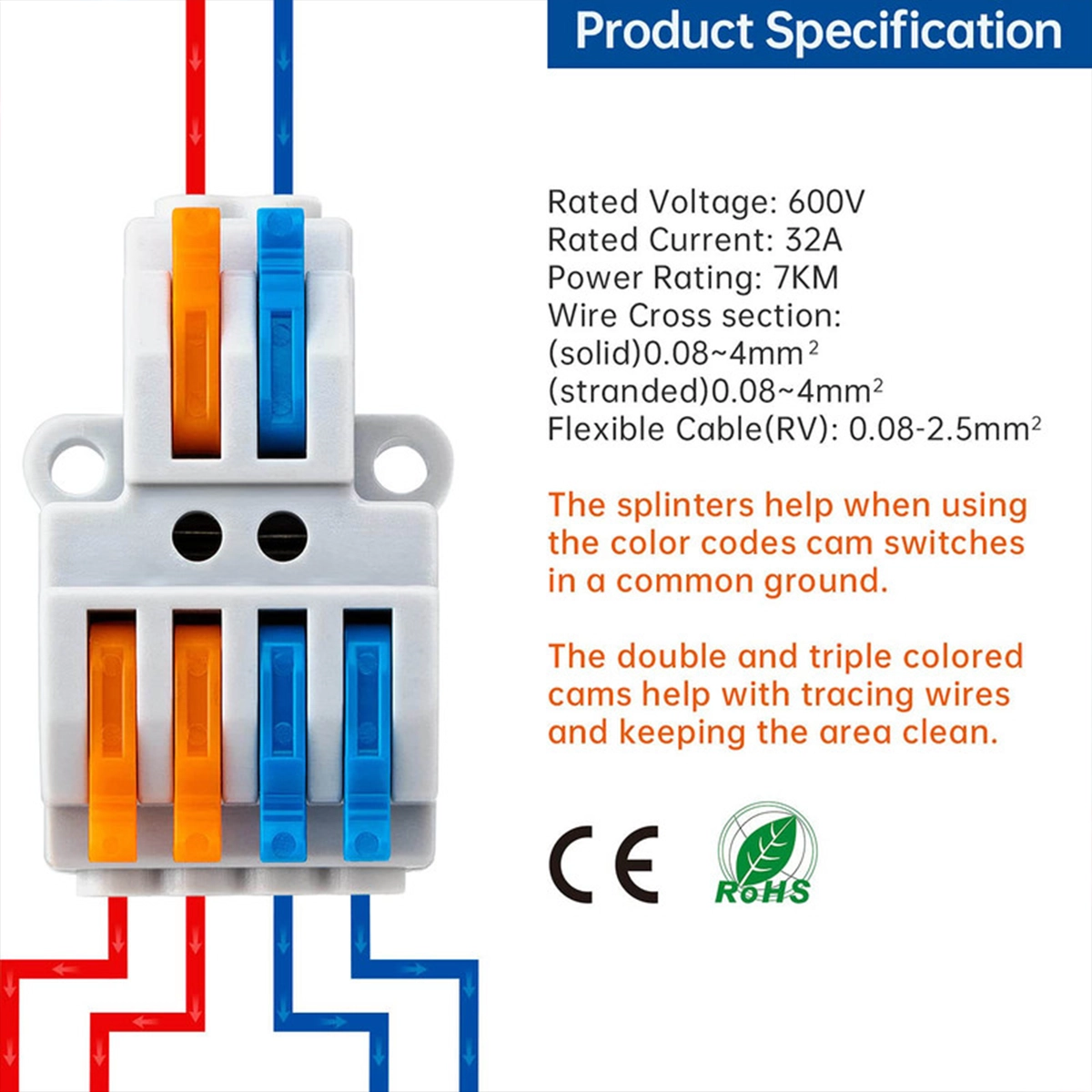

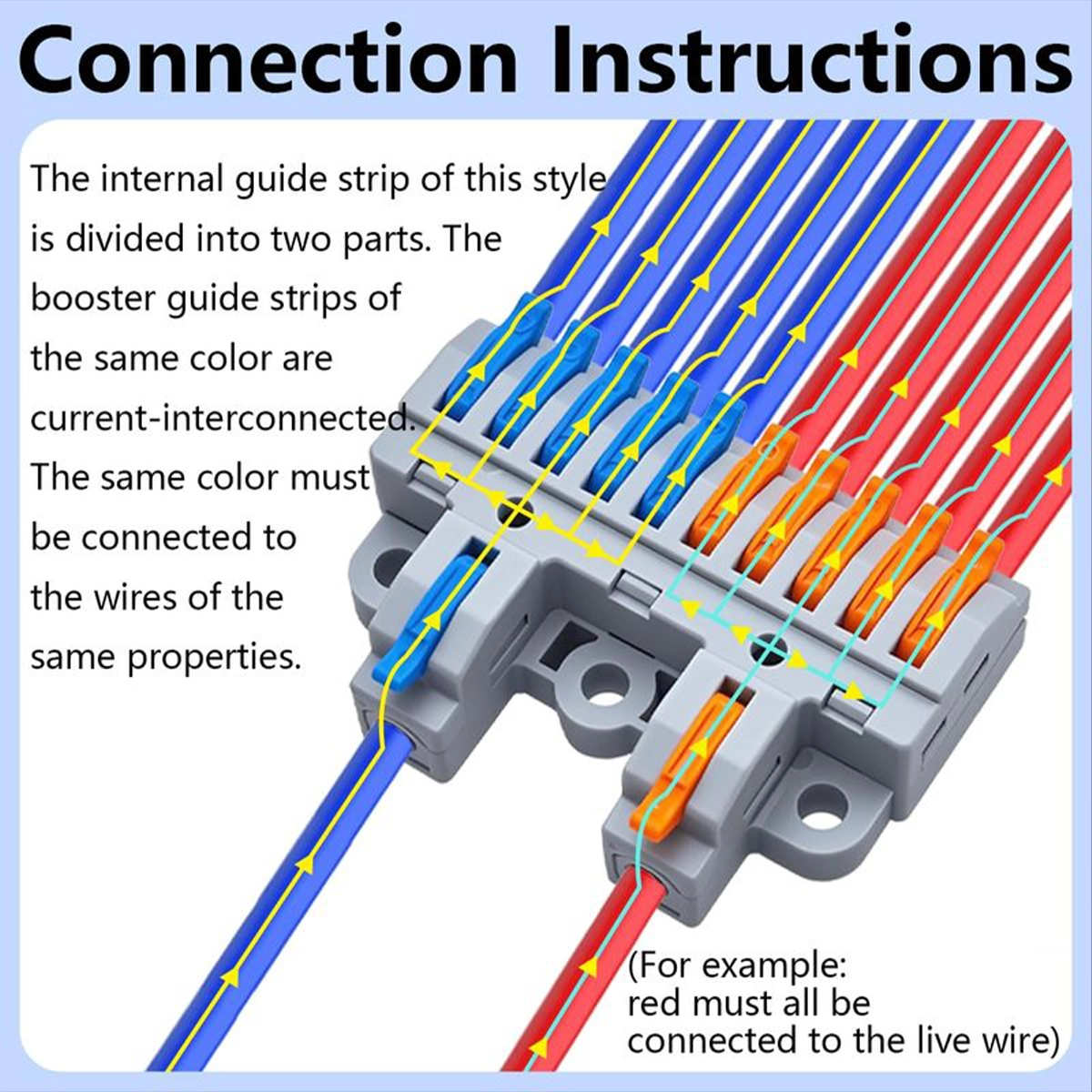

Zwei separate Stromkreise: orange Hebel auf der einen Seite, blaue Hebel auf der anderen Seite
Im Inneren ist die Kontaktleiste in zwei Bereiche unterteilt: Die Ausgänge mit gleichfarbigen Hebeln sind miteinander und mit ihrem jeweiligen Eingang verbunden, während die beiden Bereiche voneinander isoliert bleiben. Daher muss jede Farbe für Kabel derselben Leitung verwendet werden: beispielsweise alle Phasenleitungen an die orangefarbene Seite und alle Neutralleiter an die blaue Seite. Dasselbe gilt für ein Netzteil für LED-Streifen : Pluspol an die eine Farbe, Minuspol an die andere. Die 4-Ausgangs-Version hat zwei Ausgänge pro Seite, die 10-Ausgangs-Version fünf. Schließen Sie niemals zwei verschiedene Leitungen an die gleiche Farbe an.

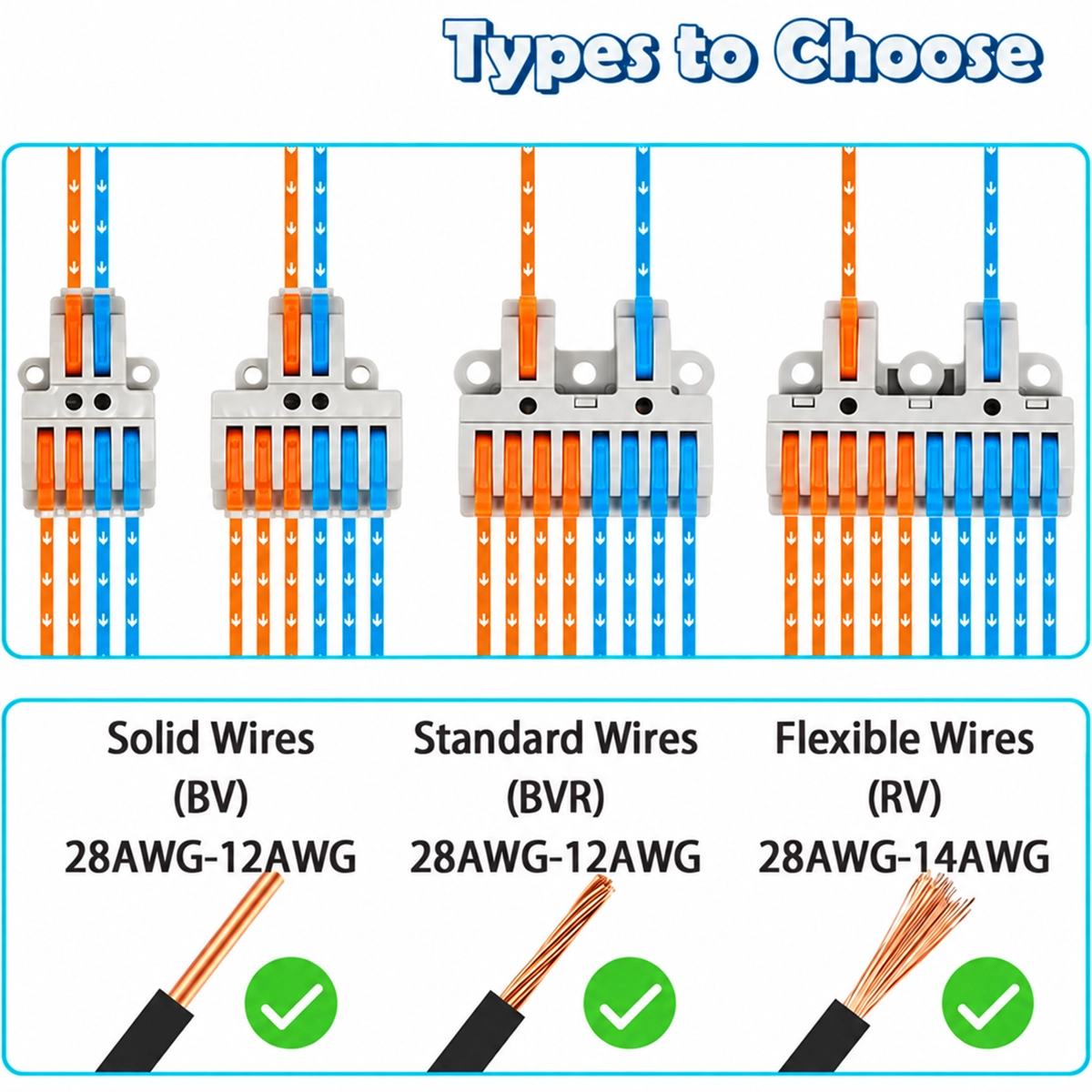

Starre, litzenförmige und flexible Kabel bis zu einem Querschnitt von 4 mm²
Der Stecker ist für die drei gängigsten Kabeltypen in Heimnetzwerken geeignet. Starre Einzeladerkabel und Litzenkabel können bis zu einem Querschnitt von 4 mm² aufgenommen werden und decken damit die meisten Querschnitte in Heimnetzwerken ab. Flexible Kabel mit vielen dünnen Adern können bis zu einem Querschnitt von 2,5 mm² aufgenommen werden, wie sie beispielsweise in Lampen, Haushaltsgeräten und LED-Streifen vorkommen. Achten Sie bei flexiblen Kabeln darauf, die dünnen Adern gerade zu halten und sie vollständig in die Öffnung einzuführen, bevor Sie den Hebel schließen. Dadurch wird sichergestellt, dass keine Ader aus der Klemme herausragt und ein vollständiger Kontakt hergestellt wird.

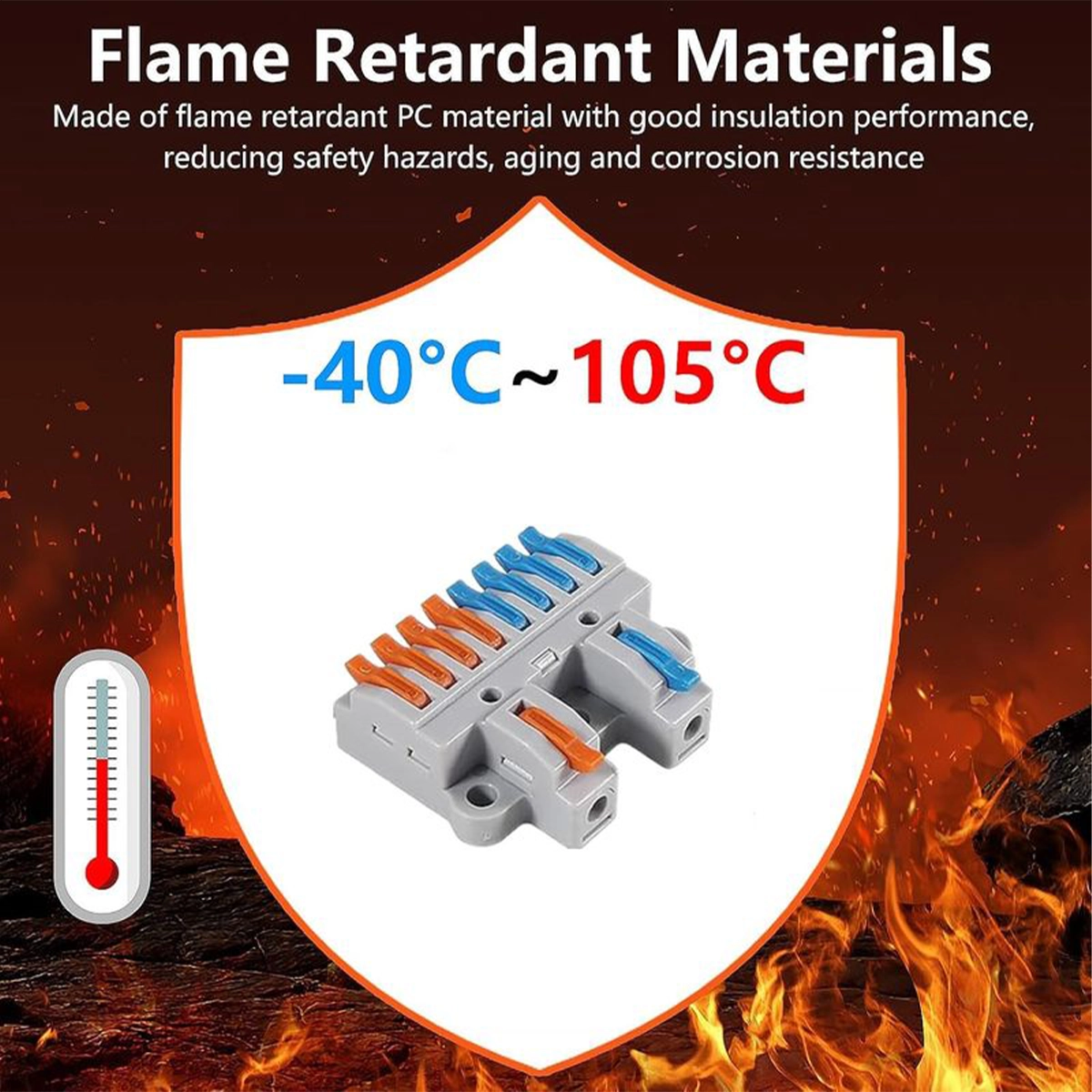

Feuerfestes Polycarbonat für den Einsatz bei -40 bis +105 °C
Das Gehäuse des Steckers besteht aus flammhemmendem Polycarbonat , einem Material mit guten Isolationseigenschaften, das die Flammenausbreitung verlangsamt und alterungs- sowie korrosionsbeständig ist. Er ist für einen Temperaturbereich von -40 °C bis +105 °C geeignet und hält somit der Hitzeentwicklung in geschlossenen Verteilerdosen und -panelen stand. Die Hebel lassen sich ohne Schraubendreher von Hand öffnen und schließen. An den Seiten befinden sich zwei Bohrungen zur Befestigung mit einer Schraube im Inneren der Dose oder des Panels. Dadurch bleibt der Stecker sicher an seinem Platz und die Kabel ziehen nicht an den Klemmen. Der Stecker ist CE- und RoHS-zertifiziert.

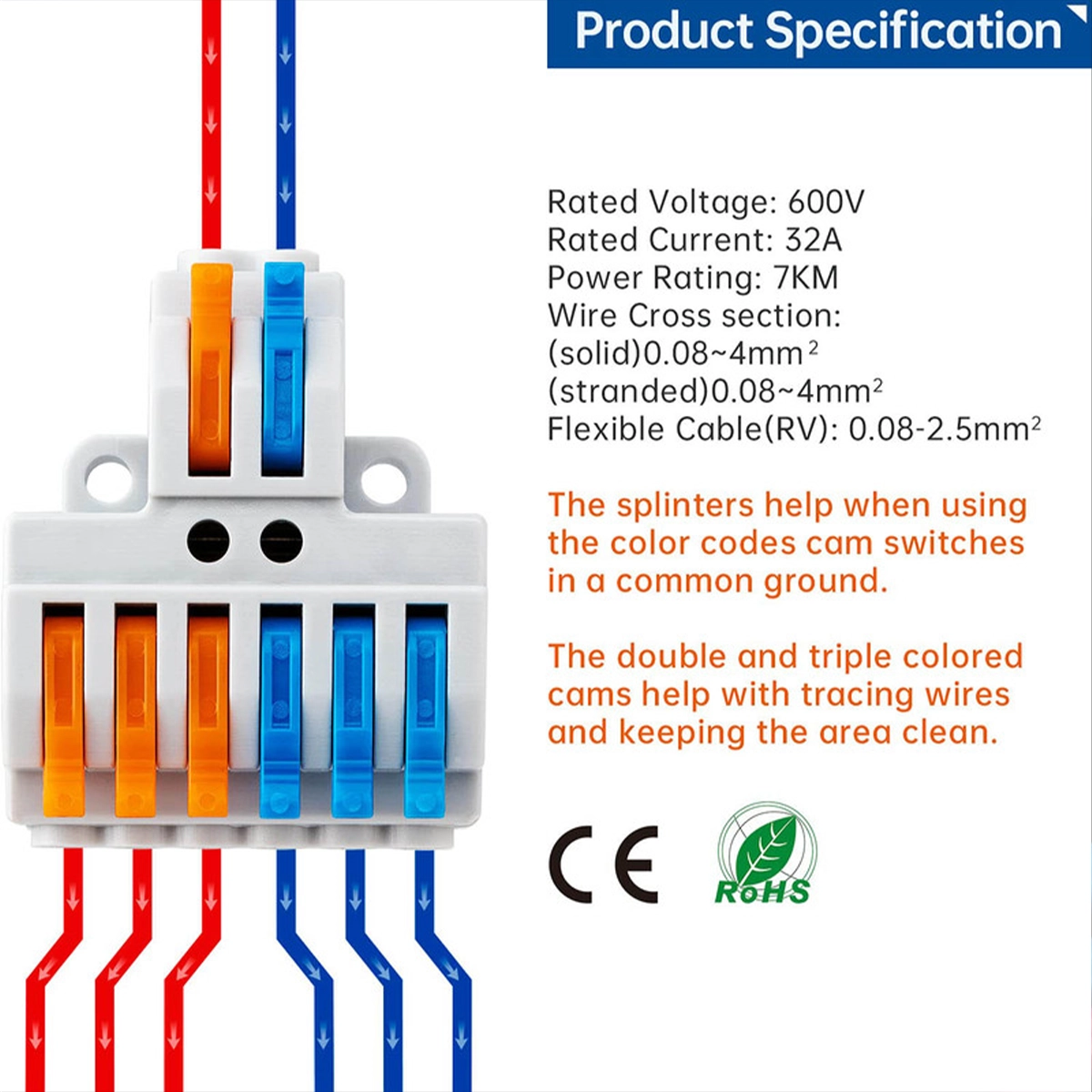

Technische Daten: 32 A, Kabelquerschnitte und Ausführungen von 4 bis 10 Ausgängen
Alle Ausführungen haben einen Nennstrom von 32 A. Massive und flexible Kabel können bis zu 4 mm², flexible bis zu 2,5 mm² angeschlossen werden. Die 8-fach-Ausführung misst ca. 43,5 × 38,5 mm, die 10-fach-Ausführung 49,5 × 38 × 14,5 mm und wiegt 18 g. Wählen Sie die Anzahl der Steckdosen entsprechend der Anzahl der anzuschließenden Nutzer pro Leitung: 2 pro Seite bei der 4-fach-Ausführung, 3 bei der 6-fach-Ausführung, 4 bei der 8-fach-Ausführung und 5 bei der 10-fach-Ausführung. Zum Zubehör gehören auch Steckverbinder für LED-Streifen, um diese untereinander und mit dem Netzteil zu verbinden.

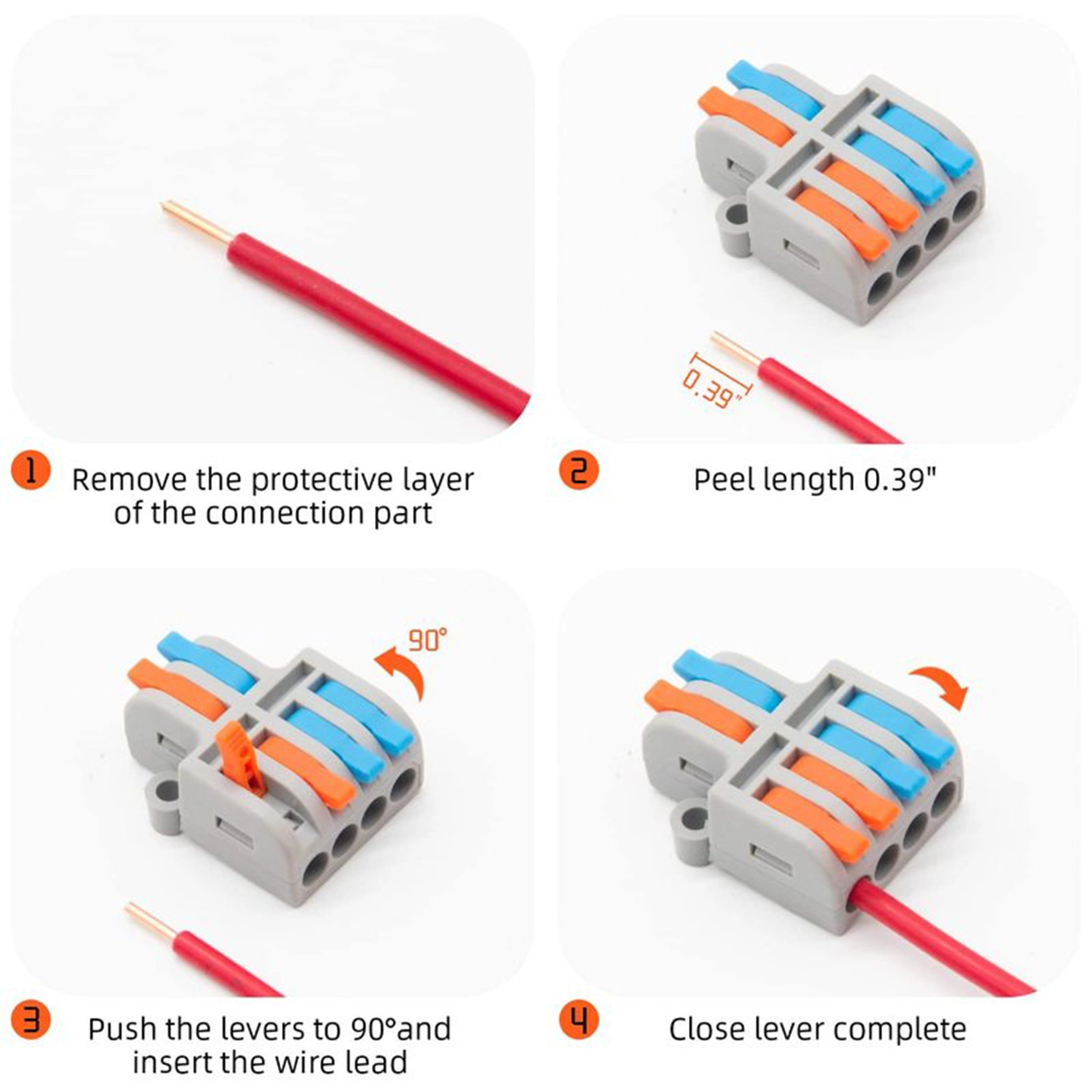

Vier Schritte für Anschluss und Verwendung in Schaltschränken
Häufig gestellte Fragen
Versorgt ein Eingang alle Ausgänge?
Nein. Der Stecker verfügt über zwei separate Stromkreise: Der Eingang mit dem orangefarbenen Hebel versorgt die orangefarbenen Ausgänge mit Strom, der mit dem blauen Hebel versorgt die blauen Ausgänge mit Strom.
Kann ich es für 230V Phase und Neutralleiter verwenden?
Ja: Phase an einem Draht, Neutralleiter am anderen. Die Nennspannung beträgt 250 V und der Nennstrom 32 A. Bei 230-V-Leitungen muss die Installation von einem Elektriker durchgeführt werden.
Welche Kabel kann ich anschließen?
Starre und flexible Kabel bis zu 4 mm² und flexible Kabel bis zu 2,5 mm².
Wie viel Draht muss ich abisolieren?
Etwa 10 mm, wobei der Leiter vor dem Einführen gerade gehalten werden muss.
Kann es ausgesteckt und wiederverwendet werden?
Ja. Hebel anheben, Kabel entfernen, und der Stecker ist bereit für eine neue Verbindung.
Ist dieses Produkt für LED-Streifen geeignet?
Ja: Pluspol an der einen Farbe, Minuspol an der anderen, und ein Streifen pro Ausgangspaar. Der Gesamtstrom in jedem Stromkreis darf 32 A nicht überschreiten.
Wie viele Ausgänge habe ich pro Zeile?
Die Hälfte der Gesamtausgänge: 2 pro Seite in der 4-fach-Ausführung, 3 in der 6-fach-Ausführung, 4 in der 8-fach-Ausführung und 5 in der 10-fach-Ausführung.
Wie passt es in die Schachtel?
Mit einer Schraube in den seitlichen Löchern des Gehäuses oder indem man sie lose in der Anschlussdose lässt.
Aus welchem Material besteht er?
Das Gehäuse besteht aus feuerfestem Polycarbonat und ist für einen Temperaturbereich von -40 bis +105 °C geeignet.
Tuya-C9424
Technische Daten
- Material
- Flammhemmender PC
- Arbeitstemperatur
- -40℃~105℃
- Stimmenkontrolle
- Keine
- Nennstrom
- 32 A
- Nennspannung
- 250V
- Kabelabschnittsintervall
- 0.2-4.0mm²
- Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (WLAN / eigenständig)
- Ideal für
- Licht & LED
- Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 761500294152
- ean13
- 7615002941522
- Hersteller-Teilenummer (MPN)
- Tuya C9424
