- Nuevo
Expert4House – Domótica y Smart Home

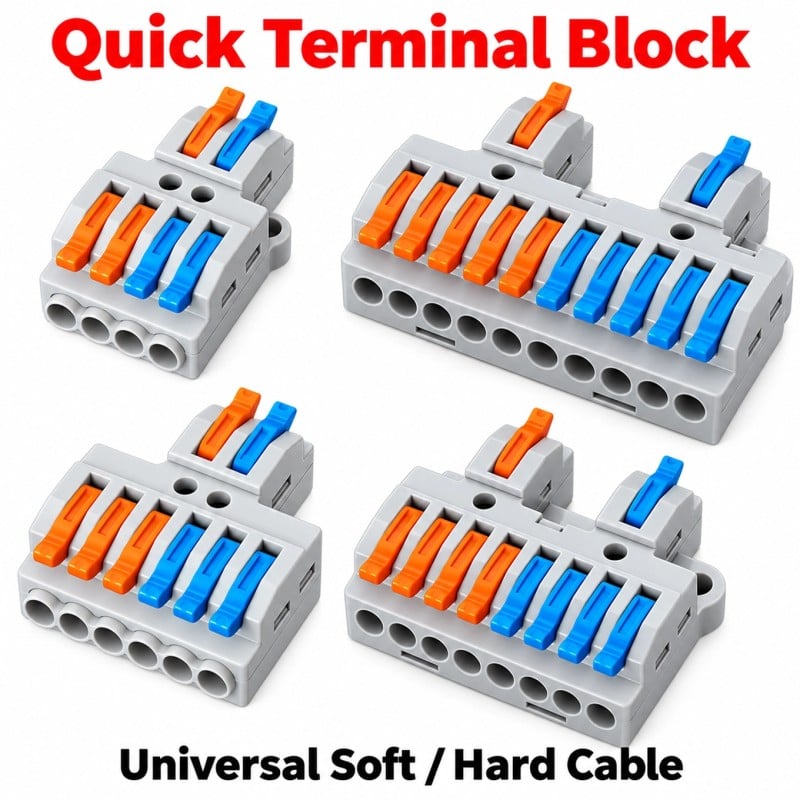

Conector de cable de palanca rápida con 2 entradas y múltiples salidas.
0,89 €
Impuestos incluidos
No hay reseñas en este momento
- Dos circuitos en un solo conector: la primera entrada (palancas naranjas) alimenta la mitad de las salidas, la segunda (palancas azules) la otra mitad: dos líneas separadas, por ejemplo, fase y neutro.
- 4, 6, 8 o 10 salidas: elige la versión: desde 2 entradas y 4 salidas (2 + 2) hasta 2 entradas y 10 salidas (5 + 5), para distribuir una línea entre varios puntos de consumo.
- Conexión de palanca, sin herramientas: pela el cable, levanta la palanca, introduce el conductor y vuelve a cerrarla: sin tornillos, cinta ni soldaduras. La palanca se vuelve a abrir para desconectar y reutilizar el conector.
- 32 A y 250 V: corriente nominal de 32 A y tensión nominal de 250 V: apto para líneas domésticas de 230 V, en cajas de derivación y cuadros eléctricos.
- Cables rígidos, multifilares y flexibles: admite cables rígidos y multifilares de 0,2 a 4 mm² y cables flexibles de 0,5 a 2,5 mm². Longitud de pelado de 10-12 mm.
- Para tiras LED y fuentes de alimentación: conecta el + y el − de una fuente de alimentación a varias tiras LED: positivo en las palancas naranjas, negativo en las azules, una tira por cada par de salidas.
- Para cajas de derivación: en el hogar y en el cuadro eléctrico, distribuye una línea entre varios puntos sin regletas de tornillo. Las palancas de colores ayudan a no confundir las dos líneas.
- PC ignífugo de -40 a +105 °C: cuerpo de policarbonato ignífugo, con temperatura de funcionamiento de -40 a +105 °C. Orificios laterales para fijarlo con un tornillo.
- Formato compacto: la versión de 8 salidas mide 43,5 × 38,5 mm, la de 10 salidas mide 49,5 × 38 × 14,5 mm y pesa 18 g: ocupa poco espacio en las cajas de derivación.
- Instalación: debe conectarse con la instalación sin tensión. En líneas de 230 V, la instalación debe realizarla un electricista, respetando la normativa sobre instalaciones eléctricas.
Pagos seguros:tarjeta, PayPal, transferencia y pago a plazos
Entrega en 24 horas: Envío gratis a partir de 150 € en toda Europa
Devolución en 14 días: sigue los pasos y recibe un reembolso rápido.
Conector de palanca rápida con 2 entradas y múltiples salidas: dos líneas separadas sin tornillos.
El conector de palanca rápida con 2 entradas y múltiples salidas divide dos líneas eléctricas en varios cables sin necesidad de tornillos ni herramientas. Cuenta con dos circuitos independientes: la primera entrada, con palancas naranjas, alimenta la mitad de las salidas; la segunda, con palancas azules, alimenta la otra mitad. Así, con un solo conector, puede transportar la fase y el neutro, o el positivo y el negativo de una fuente de alimentación, a varios usuarios. Elija entre 4, 6, 8 o 10 salidas . Soporta una corriente nominal de 32 A , con una tensión nominal de 250 V, y admite cables rígidos y multifilares de hasta 4 mm² y cables flexibles de hasta 2,5 mm². La carcasa está fabricada en policarbonato ignífugo, con un rango de temperatura de -40 a +105 °C.
Conexión de palanca sin tornillos, cinta aislante ni soldadura.
La conexión de palanca reemplaza los bloques de bornes de tornillo y las uniones manuales. No es necesario retorcer los cables, envolverlos con cinta aislante ni soldarlos: el cable pelado entra en el orificio, la palanca se cierra y lo bloquea en su lugar. Para desconectarlo, basta con abrir la palanca y extraerlo, sin dañar el conductor, por lo que el conector se puede reutilizar al modificar el sistema o cambiar de sitio una luz. Las palancas de colores permanecen visibles incluso después de terminar el trabajo, lo que permite distinguir rápidamente las dos líneas y ver qué cable va a dónde en segundos, incluso en una caja llena de cables.
Para cajas eléctricas, tiras LED, electrodomésticos y cableado.
El conector se utiliza siempre que se necesita conectar varios cables a diferentes puntos: en cajas de conexiones domésticas, paneles eléctricos, electrodomésticos y cableado doméstico. Con tiras LED, resulta práctico para conectar los polos positivo y negativo de una sola fuente de alimentación a varias tiras, una por cada par de salidas. También se utiliza en el cableado de vehículos y equipos eléctricos. Las versiones de 8 y 10 salidas son útiles cuando hay muchos dispositivos, mientras que las de 4 y 6 salidas se utilizan cuando el espacio en la caja es limitado. La corriente total en cada circuito no debe superar los 32 A.
Cómo conectar: pelado de 10 mm, palanca de 90° y cierre
La conexión se realiza en tres pasos, con el sistema apagado. Primero, retire el aislamiento del cable unos 10 mm , manteniendo el conductor recto: si los hilos están abiertos o doblados, enderécelos antes de insertarlos. A continuación, levante la palanca a 90° e inserte el cable completamente en su orificio. Finalmente, baje la palanca para cerrar el terminal: el cable queda bloqueado y la conexión está completa. Repita el procedimiento para cada cable, incluyendo las entradas. Para retirar un cable, levante la palanca nuevamente y tire de él. En líneas de 230 V, la instalación debe ser realizada por un electricista, de acuerdo con la normativa vigente.
Dos circuitos separados: palancas naranjas en un lado, palancas azules en el otro.
En su interior, la barra de contacto se divide en dos partes : las salidas con palancas del mismo color se conectan entre sí y a su propia entrada, mientras que las dos partes permanecen aisladas entre sí. Por lo tanto, cada color debe usarse para cables de la misma línea: por ejemplo, todos los cables de fase en el lado naranja y todos los cables neutros en el lado azul. Lo mismo se aplica a la fuente de alimentación de una tira LED : el positivo en un color y el negativo en el otro. La versión de 4 salidas tiene dos salidas por lado, la versión de 10 salidas tiene cinco. Nunca conecte dos líneas diferentes al mismo color.
Cables rígidos, multifilares y flexibles de hasta 4 mm² de sección transversal.
El conector admite los tres tipos de cable más comunes en los sistemas. Los cables rígidos de un solo hilo y los cables multifilares pueden alojar hasta 4 mm² de sección transversal, cubriendo las secciones transversales más comunes en los sistemas domésticos. Los cables flexibles , con muchos hilos finos, pueden alojar hasta 2,5 mm² , como los que se encuentran en lámparas, electrodomésticos y tiras LED. Con los cables flexibles, mantenga los hilos finos rectos e insértelos completamente en el orificio antes de cerrar la palanca. Esto garantiza que ningún hilo quede fuera del terminal y que el contacto sea completo.
Policarbonato ignífugo para trabajar entre -40 y +105 °C.
El cuerpo del conector está fabricado en policarbonato ignífugo , un material con buenas propiedades aislantes que ralentiza la propagación de la llama y resiste el envejecimiento y la corrosión. Funciona entre -40 y +105 °C , soportando así el calor que se acumula en cajas de conexiones y paneles cerrados. Las palancas se abren y cierran manualmente, sin necesidad de destornillador. En los laterales, dispone de dos orificios para fijarlo con un tornillo dentro de la caja o panel, de modo que el conector permanezca en su sitio y los cables no ejerzan presión sobre los terminales. El conector cuenta con las certificaciones CE y RoHS.
Datos técnicos: 32 A, secciones transversales de cable y versiones de 4 a 10 salidas.
Todas las versiones tienen una corriente nominal de 32 A. Se pueden usar cables sólidos y multifilares de hasta 4 mm², y flexibles de hasta 2,5 mm². La versión de 8 tomas mide aproximadamente 43,5 × 38,5 mm, la de 10 tomas 49,5 × 38 × 14,5 mm y pesa 18 g. Elija el número de tomas según los usuarios que se conectarán a cada línea: 2 por lado con la versión de 4 tomas, 3 con la de 6, 4 con la de 8 y 5 con la de 10. Entre los accesorios de iluminación y conectores también encontrará conectores específicos para tiras LED, para conectarlas entre sí y a la fuente de alimentación.
Cuatro pasos para la conexión y el uso en paneles eléctricos
Preguntas frecuentes
¿Una sola entrada alimenta todas las salidas?
No. El conector tiene dos circuitos separados: la entrada con la palanca naranja alimenta las salidas naranjas, y la que tiene la palanca azul alimenta las salidas azules.
¿Puedo usarlo para fase y neutro de 230 V?
Sí: un cable está conectado a la fase y el otro al neutro. La tensión nominal es de 250 V y la corriente nominal es de 32 A. En líneas de 230 V, la instalación debe ser realizada por un electricista.
¿Qué cables puedo conectar?
Cables rígidos y multifilares de hasta 4 mm² y cables flexibles de hasta 2,5 mm².
¿Cuánto cable debo pelar?
Aproximadamente 10 mm, manteniendo el conductor recto antes de insertarlo.
¿Se puede desenchufar y reutilizar?
Sí. Levante la palanca, retire el cable y el conector estará listo para una nueva conexión.
¿Es apto para tiras de LED?
Sí: alimentación positiva en un color, negativa en el otro, y una tira para cada par de salidas. La corriente total en cada circuito no debe exceder los 32 A.
¿Cuántas salidas tengo para cada línea?
La mitad de las salidas totales: 2 por lado en la versión de 4 salidas, 3 en la sexta, 4 en la octava y 5 en la décima.
¿Cómo cabe en la caja?
Con un tornillo en los orificios laterales del cuerpo, o dejándolo suelto en la caja de conexiones.
¿De qué material está hecho?
La carcasa está fabricada en policarbonato ignífugo y funciona a temperaturas comprendidas entre -40 y +105 °C.
Tuya-C9424
Ficha técnica
- Material
- PC ignífugo
- Temperatura de trabajo
- -40℃~105℃
- Control de voz
- Ninguno
- Corriente nominal
- 32A
- tensión nominal
- 250V
- Intervalo de sección del cable
- 0.2-4.0mm²
- Funciona con
- Sin app (accesorio)
- Hub necesario
- Ninguno (Wi-Fi / autónomo)
- Ideal para
- Luces y LED
- Integración Home Assistant
- No integrable
Referencias específicas
- upc
- 761500294152
- ean13
- 7615002941522
- MPN
- Tuya C9424
