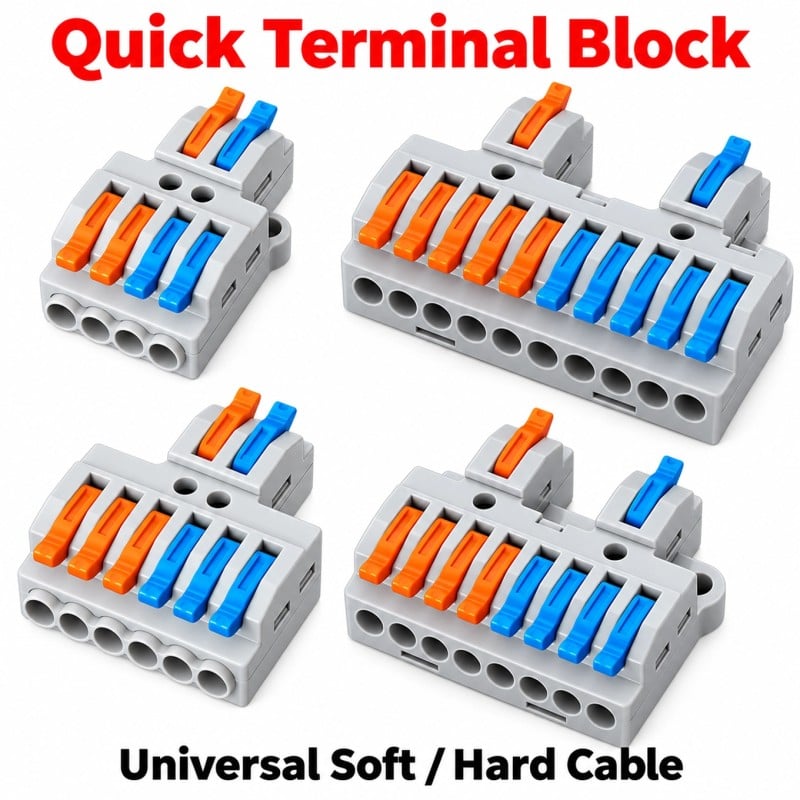

Connecteur de câble à levier rapide avec 2 entrées et plusieurs sorties
0,89 €
TTC
Aucun avis pour le moment
- Deux circuits dans un seul connecteur : la première entrée (leviers orange) alimente la moitié des sorties, la seconde (leviers bleus) l'autre moitié : deux lignes séparées, par exemple la phase et le neutre.
- 4, 6, 8 ou 10 sorties : choisissez la version : de 2 entrées et 4 sorties (2 + 2) à 2 entrées et 10 sorties (5 + 5), pour distribuer une ligne vers plusieurs équipements.
- Raccordement à levier, sans outils : dénudez le câble, relevez le levier, insérez le fil et refermez : ni vis, ni ruban adhésif, ni soudure. Le levier se rouvre pour déconnecter et réutiliser le connecteur.
- 32 A et 250 V : courant nominal de 32 A et tension nominale de 250 V : adapté aux lignes domestiques de 230 V, dans les boîtes de dérivation et les tableaux électriques.
- Câbles rigides, multibrins et souples : accepte les câbles rigides et multibrins de 0,2 à 4 mm² et les câbles souples de 0,5 à 2,5 mm². Longueur de dénudage : 10-12 mm.
- Pour rubans LED et blocs d'alimentation : distribuez le + et le − d'un bloc d'alimentation vers plusieurs rubans LED : le positif sur les leviers orange, le négatif sur les bleus, un ruban par paire de sorties.
- Pour boîtes de dérivation : dans la maison et le tableau électrique, il répartit une ligne vers plusieurs points sans borniers à vis. Les leviers colorés aident à ne pas confondre les deux lignes.
- PC ignifuge de -40 à +105 °C : boîtier en polycarbonate ignifuge, avec une température de fonctionnement de -40 à +105 °C. Trous latéraux pour une fixation par vis.
- Format compact : la version à 8 sorties mesure 43,5 × 38,5 mm, celle à 10 sorties 49,5 × 38 × 14,5 mm et pèse 18 g : un faible encombrement dans les boîtes de dérivation.
- Installation : le raccordement doit être effectué lorsque l'installation est hors tension. Sur les lignes de 230 V, l'installation doit être réalisée par un électricien, dans le respect des normes relatives aux installations électriques.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Connecteur à levier rapide avec 2 entrées et plusieurs sorties : deux lignes séparées sans vis
Le connecteur rapide à leviers, doté de 2 entrées et de plusieurs sorties, permet de diviser deux lignes électriques en plusieurs câbles sans vis ni outil. Il possède deux circuits distincts : la première entrée, avec leviers orange, alimente la moitié des sorties ; la seconde, avec leviers bleus, alimente l’autre moitié. Ainsi, un seul connecteur permet de distribuer la phase et le neutre, ou le positif et le négatif d’une alimentation, à plusieurs utilisateurs. Choisissez parmi 4, 6, 8 ou 10 sorties . Il supporte un courant nominal de 32 A et une tension nominale de 250 V. Il accepte les câbles rigides et souples jusqu’à 4 mm² et les câbles flexibles jusqu’à 2,5 mm². Son boîtier est en polycarbonate ignifugé, résistant à des températures de -40 °C à +105 °C.
Assemblage par levier sans vis, ruban isolant ni soudure
Le connecteur à levier remplace les borniers à vis et les raccords manuels. Plus besoin de torsader les fils, de les isoler avec du ruban isolant ni de les souder : le fil dénudé s’insère dans l’orifice, le levier se ferme et le verrouille. Pour le déconnecter, il suffit d’ouvrir le levier et de le tirer, sans endommager le conducteur. Le connecteur est ainsi réutilisable lors de modifications du système ou du déplacement d’un luminaire. Les leviers colorés restent visibles même après l’installation, permettant de distinguer rapidement les deux conducteurs et de repérer le cheminement de chaque câble en quelques secondes, même dans une boîte de dérivation encombrée.
Pour les boîtes électriques, les rubans LED, les appareils électroménagers et le câblage
Ce connecteur est utilisé partout où un câble doit alimenter plusieurs points : boîtes de dérivation domestiques, tableaux électriques, appareils électroménagers et installations électriques. Avec des rubans LED, il permet de connecter facilement les pôles positif et négatif d'une alimentation à plusieurs rubans, un connecteur par paire de sorties. Il est également utilisé pour le câblage des véhicules et des équipements électriques. Les versions à 8 et 10 sorties sont pratiques lorsqu'il y a de nombreux appareils, tandis que les versions à 4 et 6 sorties sont utilisées lorsque l'espace dans la boîte est limité. L'intensité totale sur chaque circuit ne doit pas dépasser 32 A.
Mode de raccordement : dénudage de 10 mm, levier à 90° et fermeture
Le raccordement s'effectue en trois étapes, système hors tension. Commencez par dénuder le câble sur environ 10 mm , en veillant à ce que le conducteur reste droit : si les brins sont dénudés ou tordus, redressez-les avant l'insertion. Ensuite, relevez le levier à 90° et insérez complètement le fil dans son logement. Enfin, abaissez le levier pour fermer la borne : le câble est verrouillé et le raccordement est terminé. Répétez l'opération pour chaque fil, y compris les entrées. Pour retirer un câble, relevez à nouveau le levier et tirez-le. Sur les lignes 230 V, l'installation doit être effectuée par un électricien qualifié, conformément à la réglementation en vigueur.
Deux circuits distincts : leviers orange d’un côté, leviers bleus de l’autre.
À l'intérieur, la barre de contact est divisée en deux parties : les sorties dotées de leviers de même couleur sont reliées entre elles et à leur propre entrée, tandis que les deux parties restent isolées l'une de l'autre. Par conséquent, chaque couleur doit être utilisée pour les câbles d'une même ligne : par exemple, tous les câbles de phase du côté orange et tous les câbles de neutre du côté bleu. Il en va de même pour l'alimentation d'un ruban LED : le positif sur une couleur, le négatif sur l'autre. La version à 4 sorties possède deux sorties par côté, la version à 10 sorties en possède cinq. Ne connectez jamais deux lignes différentes à la même couleur.
Câbles rigides, multibrins et flexibles jusqu'à 4 mm² de section
Le connecteur accepte les trois types de câbles les plus couramment utilisés dans les systèmes électriques. Les câbles rigides monobrins et les câbles multibrins peuvent être utilisés jusqu'à une section de 4 mm² , ce qui correspond aux sections les plus courantes dans les installations domestiques. Les câbles souples , composés de plusieurs fils fins, peuvent être utilisés jusqu'à une section de 2,5 mm² , comme ceux utilisés dans les lampes, les appareils électroménagers et les rubans LED. Dans le cas des câbles souples, veillez à maintenir les fils fins bien droits et à les insérer complètement dans l'orifice avant de refermer le levier. Ceci garantit qu'aucun brin ne reste à l'extérieur de la borne et que le contact est optimal.
Polycarbonate ignifugé pour une utilisation de -40 à +105 °C
Le corps du connecteur est fabriqué en polycarbonate ignifugé , un matériau aux excellentes propriétés isolantes qui ralentit la propagation des flammes et résiste au vieillissement et à la corrosion. Il fonctionne entre -40 et +105 °C , supportant ainsi la chaleur qui s'accumule dans les boîtes de jonction et les panneaux fermés. Les leviers s'ouvrent et se ferment manuellement, sans tournevis. Deux trous latéraux permettent de le fixer à l'aide d'une vis à l'intérieur de la boîte ou du panneau, assurant ainsi son maintien et évitant toute traction des câbles sur les bornes. Ce connecteur est conforme aux normes CE et RoHS.
Données techniques : 32 A, sections de câble et versions de 4 à 10 sorties
Toutes les versions ont un courant nominal de 32 A. Elles acceptent les câbles rigides et souples jusqu'à 4 mm², et les câbles souples jusqu'à 2,5 mm². La version à 8 prises mesure environ 43,5 × 38,5 mm, la version à 10 prises 49,5 × 38 × 14,5 mm et pèse 18 g. Choisissez le nombre de prises en fonction du nombre d'utilisateurs à connecter sur chaque ligne : 2 par côté avec la version à 4 prises, 3 avec celle à 6 prises, 4 avec celle à 8 prises et 5 avec celle à 10 prises. Parmi les accessoires d'éclairage et les connecteurs, vous trouverez également des connecteurs dédiés aux rubans LED, permettant de les raccorder entre eux et à l'alimentation.
Quatre étapes pour le raccordement et l'utilisation des panneaux électriques
Foire aux questions
Une seule entrée alimente-t-elle toutes les sorties ?
Non. Le connecteur possède deux circuits distincts : l’entrée avec le levier orange alimente les sorties orange, celle avec le levier bleu alimente les sorties bleues.
Puis-je l'utiliser pour une phase et un neutre de 230 V ?
Oui : phase sur un fil et neutre sur l’autre. La tension nominale est de 250 V et le courant nominal de 32 A. Sur les lignes 230 V, l’installation doit être effectuée par un électricien.
Quels câbles puis-je connecter ?
Câbles rigides et multibrins jusqu'à 4 mm² et câbles flexibles jusqu'à 2,5 mm².
Quelle longueur de fil dois-je dénuder ?
Environ 10 mm, en gardant le conducteur droit avant l'insertion.
Peut-on le débrancher et le réutiliser ?
Oui. Soulevez le levier, retirez le câble et le connecteur est prêt pour une nouvelle connexion.
Est-ce compatible avec les rubans LED ?
Oui : alimentation positive sur une couleur, négative sur l’autre, et une bande pour chaque paire de sorties. Le courant total sur chaque circuit ne doit pas dépasser 32 A.
Combien de sorties ai-je pour chaque ligne ?
La moitié des sorties totales : 2 par côté dans la version à 4 sorties, 3 dans la 6e, 4 dans la 8e et 5 dans la 10e.
Comment ça rentre dans la boîte ?
Avec une vis dans les trous latéraux du boîtier, ou en la laissant libre dans la boîte de jonction.
De quel matériel est-ce fait?
Le boîtier est fabriqué en polycarbonate ignifugé et fonctionne entre -40 et +105 °C.
Tuya-C9424
Fiche technique
- Matériel
- PC ignifuge
- Température de fonctionnement
- -40℃~105℃
- Commande vocale
- Aucun
- Courant nominal
- 32 A
- Tension nominale
- 250V
- Intervalle de section de câble
- 0.2-4.0mm²
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (Wi-Fi / autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 761500294152
- EAN-13
- 7615002941522
- MPN
- Tuya C9424
