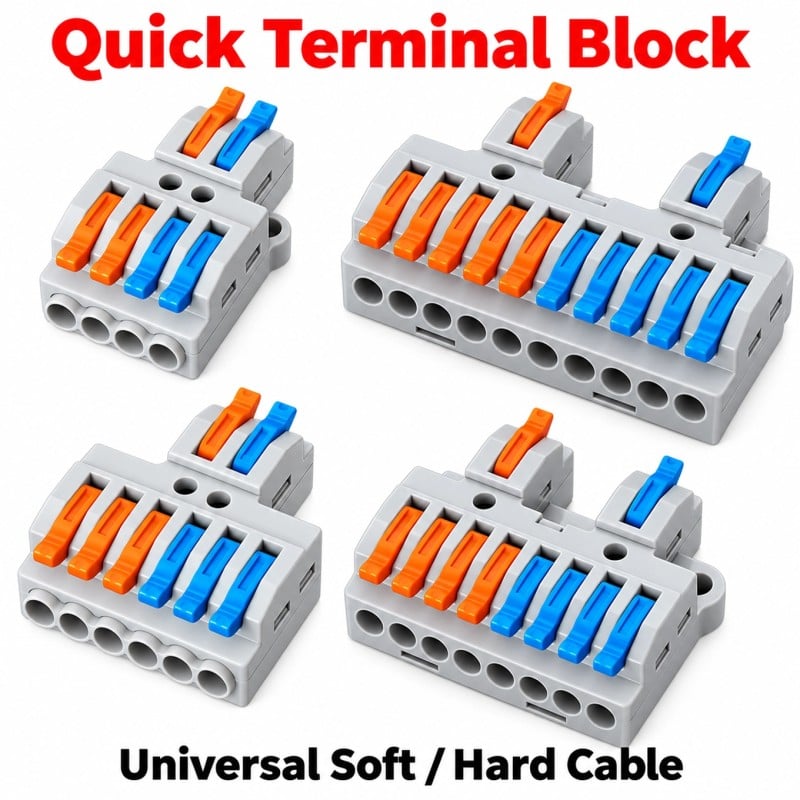

Snelkoppeling met hendel, 2 ingangen en meerdere uitgangen
€ 0,89
Inclusief belasting
Geen beoordeling op dit moment
- Twee circuits in één connector: de eerste ingang (oranje hendels) voedt de helft van de uitgangen, de tweede (blauwe hendels) de andere helft: twee gescheiden leidingen, bijvoorbeeld fase en nul.
- 4, 6, 8 of 10 uitgangen: kies de uitvoering: van 2 ingangen en 4 uitgangen (2 + 2) tot 2 ingangen en 10 uitgangen (5 + 5), om één leiding over meerdere verbruikers te verdelen.
- Hendelverbinding, zonder gereedschap: strip de draad, til de hendel op, steek de draad erin en sluit de hendel: geen schroeven, tape of soldeerwerk. De hendel kan weer worden geopend om de connector los te koppelen en opnieuw te gebruiken.
- 32 A en 250 V: nominale stroom 32 A en nominale spanning 250 V: geschikt voor huishoudelijke leidingen van 230 V, in lasdozen en verdeelkasten.
- Massieve, meeraderige en soepele draden: geschikt voor massieve en meeraderige draden van 0,2 tot 4 mm² en soepele draden van 0,5 tot 2,5 mm². Striplengte 10-12 mm.
- Voor ledstrips en voedingen: verbind de + en − van een voeding met meerdere ledstrips: de plus op de oranje hendels, de min op de blauwe, één strip per paar uitgangen.
- Voor lasdozen: verdeelt in huis en in de verdeelkast één leiding over meerdere aansluitpunten, zonder schroefklemmenstroken. De gekleurde hendels helpen verwarring tussen de twee leidingen te voorkomen.
- Vlamvertragend PC van -40 tot +105 °C: behuizing van vlamvertragend polycarbonaat, met een bedrijfstemperatuur van -40 tot +105 °C. Gaten aan de zijkant voor bevestiging met een schroef.
- Compact formaat: de uitvoering met 8 uitgangen meet 43,5 × 38,5 mm, die met 10 uitgangen 49,5 × 38 × 14,5 mm en weegt 18 g: neemt weinig ruimte in lasdozen in.
- Installatie: aansluiten terwijl de installatie spanningsloos is. Bij leidingen van 230 V moet de installatie worden uitgevoerd door een elektricien, volgens de geldende installatievoorschriften.
Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
Retour binnen 14 dagen: volg de stappen, snel terugbetaald.
Snelkoppeling met hendel, 2 ingangen en meerdere uitgangen: twee aparte lijnen zonder schroeven.
De snelkoppeling met 2 ingangen en meerdere uitgangen splitst twee elektrische leidingen in meerdere kabels zonder schroeven of gereedschap. Hij heeft twee aparte circuits: de eerste ingang, met oranje hendels, voedt de helft van de uitgangen; de tweede, met blauwe hendels, voedt de andere helft. Zo kunt u met één enkele koppeling fase en nul, of de plus- en minpool van een voeding, naar meerdere gebruikers transporteren. Kies uit 4, 6, 8 of 10 uitgangen . De koppeling is bestand tegen een nominale stroom van 32 A , met een nominale spanning van 250 V, en accepteert massieve en gevlochten kabels tot 4 mm² en flexibele kabels tot 2,5 mm². De behuizing is gemaakt van vlamvertragend polycarbonaat, bestand tegen temperaturen van -40 tot +105 °C.
Hendelverbinding zonder schroeven, isolatietape of lassen
De hendelverbinding vervangt schroefklemmen en handgemaakte verbindingen. Het is niet nodig om draden te draaien, in isolatietape te wikkelen of te solderen: de gestripte draad gaat in het gat, de hendel sluit en vergrendelt de draad. Om de verbinding te verbreken, opent u eenvoudig de hendel en trekt u deze eruit, zonder de geleider te beschadigen. De connector kan dus opnieuw worden gebruikt bij aanpassingen aan het systeem of bij het verplaatsen van een lamp. De gekleurde hendels blijven zichtbaar, zelfs na gebruik, zodat u de twee lijnen snel kunt onderscheiden en binnen enkele seconden kunt zien welke kabel waar naartoe gaat, zelfs in een doos vol draden.
Voor elektrische dozen, ledstrips, apparaten en bedrading.
De connector wordt gebruikt overal waar een kabel meerdere punten moet bereiken: in verdeeldozen , elektrische panelen, apparaten en doe-het-zelf-bedrading. Bij LED-strips is het handig om de positieve en negatieve polen van één voeding aan te sluiten op meerdere strips, één voor elk paar uitgangen. Het wordt ook gebruikt bij de bedrading van voertuigen en elektrische apparatuur. De versies met 8 en 10 uitgangen zijn handig wanneer er veel apparaten zijn, terwijl de versies met 4 en 6 uitgangen worden gebruikt wanneer de ruimte in de doos beperkt is. De totale stroomsterkte op elk circuit mag niet meer dan 32 A bedragen.
Aansluitmethode: 10 mm strippen, 90° hendel en sluiten
De aansluiting wordt in drie stappen gemaakt, met het systeem uitgeschakeld. Strip eerst de isolatie van de kabel over een lengte van ongeveer 10 mm , waarbij u de geleider recht houdt: als de draden open of gebogen zijn, buig ze dan recht voordat u ze erin steekt. Til vervolgens de hendel 90° omhoog en steek de draad volledig in het gat. Laat tot slot de hendel zakken om de aansluiting te sluiten: de kabel is vergrendeld en de verbinding is voltooid. Herhaal dit voor elke draad, inclusief de ingangen. Om een kabel te verwijderen, tilt u de hendel opnieuw omhoog en trekt u de kabel eruit. Bij 230V-leidingen moet de installatie worden uitgevoerd door een elektricien, conform de geldende voorschriften.
Twee aparte circuits: oranje hendels aan de ene kant, blauwe hendels aan de andere kant.
Binnenin is de contactstrip verdeeld in twee delen : de uitgangen met dezelfde gekleurde hendels zijn met elkaar en met hun eigen ingang verbonden, terwijl de twee delen van elkaar geïsoleerd blijven. Daarom moet elke kleur worden gebruikt voor kabels van dezelfde lijn: bijvoorbeeld alle fasekabels op de oranje kant en alle nuldraden op de blauwe kant. Hetzelfde geldt voor een LED-stripvoeding : de pluspool op de ene kleur, de minpool op de andere. De versie met 4 uitgangen heeft twee uitgangen per kant, de versie met 10 uitgangen heeft er vijf. Sluit nooit twee verschillende lijnen aan op dezelfde kleur.
Stijve, gevlochten en flexibele kabels met een doorsnede tot 4 mm².
De connector is geschikt voor de drie meest voorkomende kabeltypen in systemen. Enkeladerige, stijve kabels en gevlochten kabels passen tot een doorsnede van 4 mm² , waarmee de meest voorkomende doorsneden in huissystemen worden afgedekt. Flexibele kabels , met veel dunne draden, passen tot een doorsnede van 2,5 mm² , zoals die in lampen, apparaten en ledstrips worden gebruikt. Bij flexibele kabels is het belangrijk om de dunne draden recht te houden en ze volledig in het gat te steken voordat u de hendel sluit. Dit zorgt ervoor dat er geen draad buiten de aansluiting uitsteekt en dat er een goede verbinding is.
Brandwerend polycarbonaat voor gebruik bij temperaturen van -40 tot +105 °C.
De connectorbehuizing is gemaakt van vlamvertragend polycarbonaat , een materiaal met goede isolerende eigenschappen dat de verspreiding van vlammen vertraagt en bestand is tegen veroudering en corrosie. De connector werkt bij temperaturen tussen -40 en +105 °C en is daardoor bestand tegen de hitte die zich opbouwt in gesloten aansluitdozen en panelen. De hendels kunnen met de hand worden geopend en gesloten, zonder schroevendraaier. Aan de zijkanten bevinden zich twee gaten voor bevestiging met een schroef in de doos of het paneel, zodat de connector stevig op zijn plaats blijft en de kabels niet aan de aansluitingen trekken. De connector is CE- en RoHS-gecertificeerd.
Technische gegevens: 32 A, kabeldoorsneden en uitvoeringen met 4 tot 10 uitgangen.
Alle versies hebben een nominale stroomsterkte van 32 A. Massieve en gevlochten kabels passen tot 4 mm², flexibele kabels tot 2,5 mm². De versie met 8 stopcontacten meet circa 43,5 × 38,5 mm, de versie met 10 stopcontacten 49,5 × 38 × 14,5 mm en weegt 18 g. Kies het aantal stopcontacten op basis van het aantal gebruikers dat op elke lijn moet worden aangesloten: 2 per kant met de versie met 4 stopcontacten, 3 met de versie met 6 stopcontacten, 4 met de versie met 8 stopcontacten en 5 met de versie met 10 stopcontacten. Onder de verlichtingsaccessoires en connectoren vindt u ook connectoren speciaal voor LED-strips, om deze met elkaar en met de voeding te verbinden.
Vier stappen voor aansluiting en gebruik in elektrische panelen
Veelgestelde vragen
Wordt alle output door één enkele ingang gevoed?
Nee. De connector heeft twee aparte circuits: de ingang met de oranje hendel voedt de oranje uitgangen, de ingang met de blauwe hendel voedt de blauwe uitgangen.
Kan ik het gebruiken voor 230V fase en nul?
Ja: de fasedraad zit op de ene draad en de nuldraad op de andere. De nominale spanning is 250 V en de nominale stroomsterkte is 32 A. Bij 230 V-leidingen moet de installatie door een elektricien worden uitgevoerd.
Welke kabels kan ik aansluiten?
Stijve en gevlochten kabels tot 4 mm² en flexibele kabels tot 2,5 mm².
Hoeveel draad moet ik strippen?
Ongeveer 10 mm, houd de geleider recht voordat u deze erin steekt.
Kan het apparaat worden losgekoppeld en hergebruikt?
Ja. Til de hendel op, verwijder de kabel en de connector is klaar voor een nieuwe aansluiting.
Is dit geschikt voor ledstrips?
Ja: positieve voeding op één kleur, negatieve op de andere, en één strip voor elk paar uitgangen. De totale stroomsterkte op elk circuit mag niet meer dan 32 A bedragen.
Hoeveel uitgangen heb ik per lijn?
De helft van het totale aantal uitgangen: 2 per zijde in de versie met 4 uitgangen, 3 in de versie met 6 uitgangen, 4 in de versie met 8 uitgangen en 5 in de versie met 10 uitgangen.
Hoe past het in de doos?
Door een schroef in de zijgaten van de behuizing te steken, of door hem los in de aansluitdoos te laten zitten.
Van welk materiaal is het gemaakt?
De behuizing is gemaakt van brandwerend polycarbonaat en functioneert tussen -40 en +105 °C.
Tuya-C9424
Datasheet
- Materiaal
- Vlamvertragende pc
- Werktemperatuur
- -40℃~105℃
- Spraakbesturing
- Geen
- Nominale stroom
- 32 EEN
- Nominale spanning
- 250V
- Kabelsectie-interval
- 0.2-4.0mm²
- Werkt met
- Geen app (accessoire)
- Hub vereist
- Geen (wifi / zelfstandig)
- Ideaal voor
- Verlichting & led
- Home Assistant-integratie
- Niet integreerbaar
Specifieke referenties
- upc
- 761500294152
- ean13
- 7615002941522
- MPN
- Tuya C9424
