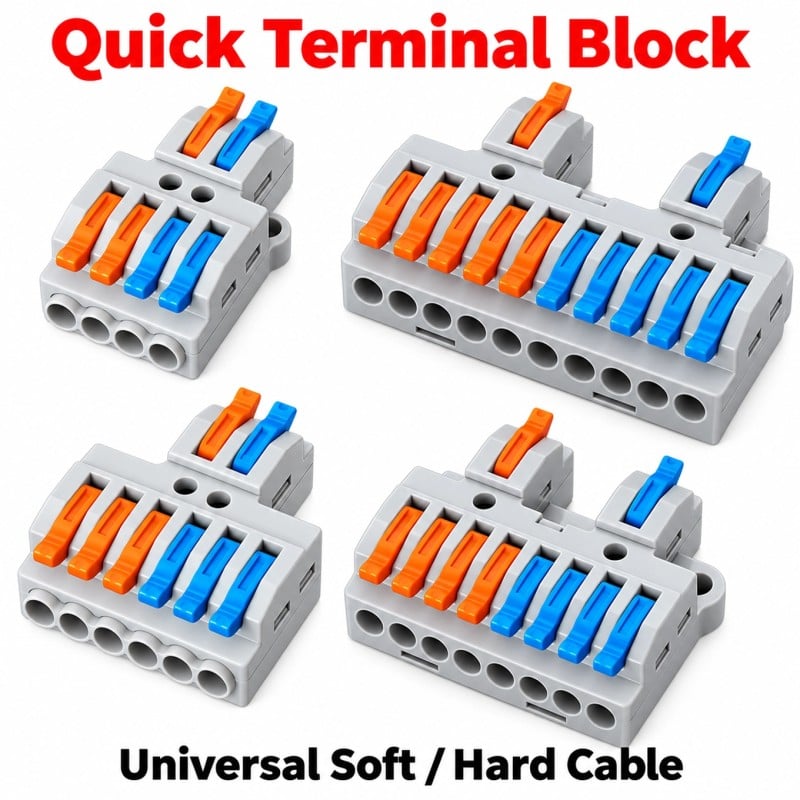

Connettore Rapido a Leva per Cavi con 2 Ingressi e Uscite Multiple
0,89 €
Tasse incluse
Nessuna recensione al momento
- Due circuiti in un solo connettore: il primo ingresso (leve arancioni) alimenta metà delle uscite, il secondo (leve blu) l'altra metà: due linee separate, per esempio fase e neutro.
- 4, 6, 8 o 10 uscite: scegli la versione: 2 ingressi e 4 uscite (2 + 2) fino a 2 ingressi e 10 uscite (5 + 5), per distribuire una linea su più utenze.
- Collegamento a leva, senza attrezzi: spelli il cavo, alzi la leva, inserisci il filo e richiudi: niente viti, nastro o saldature. La leva si riapre per scollegare e riusare il connettore.
- 32 A e 250 V: corrente nominale 32 A e tensione nominale 250 V: adatto alle linee di casa a 230 V, nelle scatole di derivazione e nei quadri elettrici.
- Cavi rigidi, a trefoli e flessibili: accetta cavi rigidi e a trefoli da 0,2 a 4 mm² e cavi flessibili da 0,5 a 2,5 mm². Lunghezza di spellatura 10-12 mm.
- Per strisce LED e alimentatori: porti il + e il − di un alimentatore a più strisce LED: positivo sulle leve arancioni, negativo sulle blu, una striscia per ogni coppia di uscite.
- Per scatole di derivazione: in casa e nel quadro divide una linea su più punti senza morsettiere a vite. Le leve colorate aiutano a non confondere le due linee.
- PC ignifugo da -40 a +105 °C: corpo in policarbonato ignifugo, con temperatura di lavoro da -40 a +105 °C. Fori laterali per fissarlo con una vite.
- Formato compatto: la versione a 8 uscite misura 43,5 × 38,5 mm, quella a 10 uscite 49,5 × 38 × 14,5 mm e pesa 18 g: poco ingombro nelle scatole di derivazione.
- Installazione: va collegato a impianto spento. Su linee a 230 V l'installazione va fatta da un elettricista, nel rispetto delle norme sugli impianti.
Pagamenti sicuri: Carte, PayPal, Bonifico ed anche a Rate
Consegna in 24 ore: Spedizione gratuita sopra i 100€ in tutta Italia
Reso facile entro 14 giorni: Segui le istruzioni e ottieni il rimborso
Connettore rapido a leva con 2 ingressi e uscite multiple: due linee separate senza viti
Il connettore rapido a leva con 2 ingressi e uscite multiple divide due linee elettriche su più cavi senza viti e senza attrezzi. Ha due circuiti separati: il primo ingresso, con le leve arancioni, alimenta metà delle uscite; il secondo, con le leve blu, alimenta l'altra metà. Così con un solo connettore porti fase e neutro, oppure il positivo e il negativo di un alimentatore, a più utenze. Lo scegli con 4, 6, 8 o 10 uscite. Regge una corrente nominale di 32 A, con tensione nominale di 250 V, e accetta cavi rigidi e a trefoli fino a 4 mm² e cavi flessibili fino a 2,5 mm². Il corpo è in policarbonato ignifugo, da -40 a +105 °C.
Collegamento a leva senza viti, nastro isolante né saldature
Il collegamento a leva sostituisce le morsettiere a vite e le giunzioni fatte a mano. Non serve attorcigliare i fili, avvolgerli con il nastro isolante o saldarli: il filo spellato entra nel foro, la leva si chiude e lo blocca. Per scollegarlo basta riaprire la leva e sfilarlo, senza danneggiare il conduttore, quindi il connettore si può riutilizzare quando modifichi l'impianto o sposti una luce. Le leve colorate restano visibili anche a lavoro finito, così distingui a colpo d'occhio le due linee e controlli in pochi secondi quale cavo va dove, anche dentro una scatola piena di fili.
Per scatole elettriche, strisce LED, elettrodomestici e cablaggi
Il connettore serve ovunque una linea debba arrivare a più punti: nelle scatole di derivazione di casa, nei quadri elettrici, negli elettrodomestici e nei cablaggi fai da te. Con le strisce LED è comodo per portare il positivo e il negativo di un solo alimentatore a più strisce, una per ogni coppia di uscite. Si usa anche nei cablaggi di veicoli e di apparecchiature elettriche. Le versioni da 8 e 10 uscite servono quando le utenze sono molte, quelle da 4 e 6 uscite quando lo spazio nella scatola è poco. Su ogni circuito la corrente totale non deve superare i 32 A.
Come si collega: spellatura di 10 mm, leva a 90° e chiusura
Il collegamento si fa in tre passaggi, a impianto spento. Prima togli l'isolante dal cavo per circa 10 mm, tenendo dritto il conduttore: se i trefoli sono aperti o piegati, raddrizzali prima di inserirli. Poi alzi la leva fino a 90° e inserisci il filo fino in fondo nel suo foro. Infine abbassi la leva per chiudere il morsetto: il cavo resta bloccato e il collegamento è finito. Ripeti per ogni filo, ingressi compresi. Per togliere un cavo alzi di nuovo la leva e lo sfili. Su linee a 230 V l'installazione va fatta da un elettricista, nel rispetto delle norme.
Due circuiti separati: leve arancioni da un lato, leve blu dall'altro
All'interno, la barra di contatto è divisa in due parti: le uscite con le leve dello stesso colore sono collegate fra loro e al proprio ingresso, mentre le due parti restano isolate l'una dall'altra. Per questo ogni colore va usato per cavi della stessa linea: per esempio tutti i cavi di fase sul lato arancione e tutti i neutri sul lato blu. Con un alimentatore per strisce LED vale lo stesso: il positivo su un colore, il negativo sull'altro. La versione a 4 uscite ha due uscite per lato, quella a 10 uscite ne ha cinque. Non collegare mai due linee diverse sullo stesso colore.
Cavi rigidi, a trefoli e flessibili fino a 4 mm² di sezione
Il connettore accetta i tre tipi di cavo più usati negli impianti. I cavi rigidi a un solo filo e i cavi a trefoli entrano fino a una sezione di 4 mm², quindi coprono le sezioni più usate negli impianti di casa. I cavi flessibili, con molti fili sottili, entrano fino a 2,5 mm², come quelli delle lampade, degli elettrodomestici e delle strisce LED. Con i cavi flessibili tieni dritti i fili sottili e inseriscili fino in fondo nel foro prima di chiudere la leva, così nessun trefolo resta fuori dal morsetto e il contatto è completo.
Policarbonato ignifugo per lavorare da -40 a +105 °C
Il corpo del connettore è in policarbonato ignifugo, un materiale con buone proprietà isolanti che rallenta la propagazione della fiamma e resiste all'invecchiamento e alla corrosione. Lavora fra -40 e +105 °C, quindi regge il calore che si accumula nelle scatole di derivazione chiuse e nei quadri. Le leve si aprono e si chiudono a mano, senza cacciavite. Ai lati ci sono due fori per fissarlo con una vite all'interno della scatola o del quadro, così il connettore resta fermo e i cavi non tirano sui morsetti. Il connettore è marcato CE e RoHS.
Dati tecnici: 32 A, sezioni dei cavi e versioni da 4 a 10 uscite
Tutte le versioni hanno una corrente nominale di 32 A. I cavi rigidi e a trefoli entrano fino a 4 mm², quelli flessibili fino a 2,5 mm². La versione a 8 uscite misura circa 43,5 × 38,5 mm, quella a 10 uscite 49,5 × 38 × 14,5 mm e pesa 18 g. Scegli il numero di uscite in base alle utenze da collegare su ogni linea: 2 per lato con la 4 uscite, 3 con la 6, 4 con la 8 e 5 con la 10. Fra gli accessori e connettori per illuminazione trovi anche i connettori dedicati alle strisce LED, per collegarle fra loro e all'alimentazione.
Quattro passaggi per il collegamento e uso nei quadri elettrici
Domande Frequenti
Un ingresso alimenta tutte le uscite?
No. Il connettore ha due circuiti separati: l'ingresso con la leva arancione alimenta le uscite arancioni, quello con la leva blu le uscite blu.
Posso usarlo per fase e neutro a 230 V?
Sì: fase su un colore e neutro sull'altro. La tensione nominale è 250 V e la corrente nominale 32 A. Su linee a 230 V l'installazione va fatta da un elettricista.
Quali cavi posso collegare?
Cavi rigidi e a trefoli fino a 4 mm² e cavi flessibili fino a 2,5 mm².
Quanto devo spellare il cavo?
Circa 10 mm, tenendo dritto il conduttore prima di inserirlo.
Si può scollegare e riutilizzare?
Sì. Alzi la leva, sfili il cavo e il connettore è pronto per un nuovo collegamento.
Va bene per le strisce LED?
Sì: positivo dell'alimentatore su un colore, negativo sull'altro, e una striscia per ogni coppia di uscite. La corrente totale su ogni circuito non deve superare i 32 A.
Quante uscite ho per ogni linea?
Metà delle uscite totali: 2 per lato nella versione a 4 uscite, 3 nella 6, 4 nella 8 e 5 nella 10.
Come si fissa nella scatola?
Con una vite nei fori laterali del corpo, oppure lasciandolo libero nella scatola di derivazione.
Di che materiale è fatto?
Il corpo è in policarbonato ignifugo e lavora fra -40 e +105 °C.
Tuya-C9424
Scheda tecnica
- Materiale
- PC ignifugo
- Temperatura di lavoro
- -40℃~105℃
- Controllo Vocale
- Nessuno
- Corrente Nominale
- 32 A
- Tensione nominale
- 250V
- Intervallo di sezione del cavo
- 0.2-4.0mm²
- Funziona con
- Nessuna app (accessorio)
- Hub richiesto
- Nessuno (Wi-Fi / autonomo)
- Ideale per
- Luci e LED
- Integrazione Home Assistant
- Non integrabile
Riferimenti Specifici
- Codice a barre UPC
- 761500294152
- ean13
- 7615002941522
- MPN
- Tuya C9424
