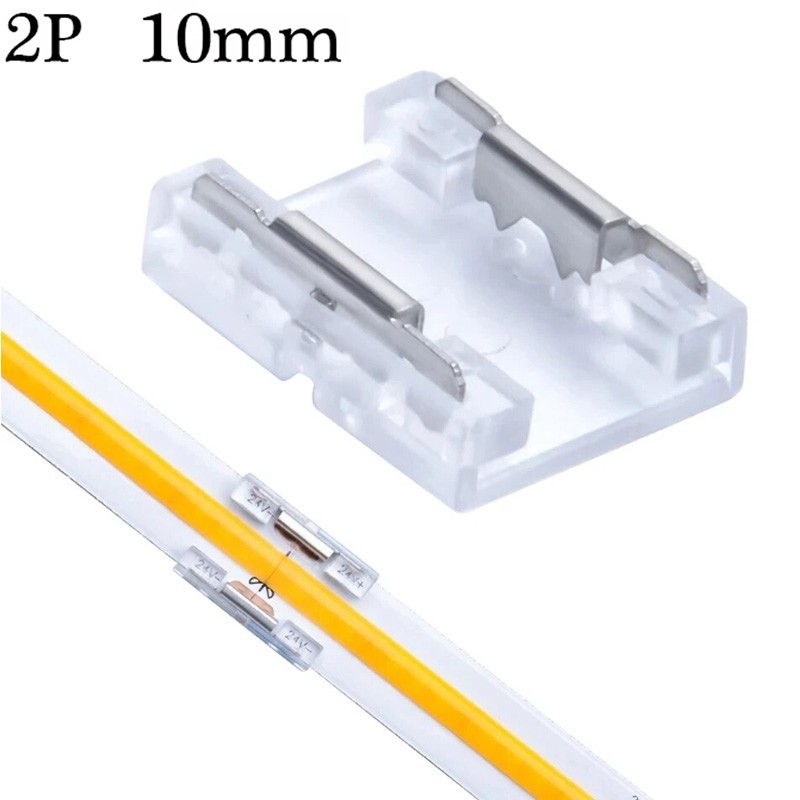

Connecteur rapide pour bandes LED COB et SMD à 2 broches, couleur unique

Connecteur rapide sans soudure pour bandes LED COB et SMD monochromes à 2 broches

Notre connecteur rapide sans soudure offre une solution 4 en 1 pour connecter et joindre des bandes LED COB.

et SMD , assurant une connexion stable et sécurisée pour un éclairage ininterrompu . Grâce à

Technologie Pierce to Contact (connexion IDC), assure une connexion fiable sans interruption de la lumière

LED. Sa conception ultra fine et discrète permet au connecteur de s'adapter parfaitement, même dans le

espaces plus étroits, tels que les canaux en aluminium et les rainures sur les meubles . Avec de nombreuses applications et une seule installation

Simple , ce connecteur est un choix idéal pour les projets d'éclairage domestique et commercial.

Avec un indice de protection IP20, il est parfait pour les applications internes dans les maisons, les bureaux, les entreprises ou les magasins.

Connecteur rapide 4 en 1

Ce connecteur rapide offre une variété de fonctions, grâce à sa capacité à connecter différentes configurations

de bandes LED et de câbles d'alimentation : de la bande LED COB à la bande LED COB ; de la bande LED SMD à la bande LED

CMS ; des bandes LED au câble d'alimentation pour plier la connexion ; du cordon d'alimentation au cordon d'alimentation

régime. Avec une application polyvalente , c'est le meilleur connecteur à 2 broches pour les bandes lumineuses COB flexibles.

rubans flexibles SMD monochromes et communs avec différentes quantités de LED , offrant flexibilité et

Facilité d'utilisation pour un large éventail de projets d'éclairage .

Ultra fin

La conception ultra fine et discrète permet à ce connecteur de s'adapter parfaitement, même dans les espaces

plus étroits , comme les canaux en aluminium et les rainures sur les meubles. Fabriqué avec des matériaux de haute qualité , tels que

broche en cuivre et compatible avec les bandes LED COB de haute qualité, ce connecteur garantit des performances fiables et durables.

Son installation est un jeu d'enfant

Aucun outil compliqué n'est nécessaire, insérez simplement la bande LED dans le connecteur et fixez-la avec une légère pression.

Grâce à la technologie Pierce to contact (connexion IDC), le conducteur pénètre dans le PCB pour conduire le courant entre

segments de bande lumineuse, assurant une connexion stable et sécurisée qui n'interrompt pas la continuité de la lumière LED.

Applications étendues

Prend en charge un courant élevé jusqu'à 3 ~ 24 V/5 A, il est important de vérifier si la bande lumineuse PCB peut

supportez 5A en utilisant un conducteur épais, sinon cela pourrait endommager la bande lumineuse.

Compatible avec :

Bande LED COB 504 DC24V - Bande LED COB 528 DC24V

Comment utiliser le connecteur rapide pour connecter des bandes COB ?

1. Retournez le connecteur de manière à ce que le côté du couvercle flottant soit tourné vers l'extérieur.
2. Tenez le coin du connecteur avec votre main gauche pour que le connecteur ait une forme à l'envers.
3. Tenez les sections de la bande lumineuse LED dans votre main droite de manière à ce que la partie LED de la bande lumineuse soit face à vous.
4. Insérez d'abord la section lumineuse à travers l'entrée supérieure du connecteur vers le bas. Fermez le couvercle transparent mobile.
5. Insérez ensuite l'autre section lumineuse à travers l'autre entrée jusqu'à ce qu'elle soit aussi proche que possible de la première bande lumineuse. Fermez l'autre couvercle transparent pour terminer la connexion.

Comment utiliser les connecteurs pour une bande lumineuse SMD 5050 normale ?

1. Reportez-vous aux étapes 1 à 3 de l'installation des bandes COB ci-dessus.
2. Insérez deux sections de la bande lumineuse 5050 dans les extrémités du connecteur de sorte que la broche du connecteur s'aligne avec les deux points de soudure de la bande lumineuse.
3. Fermez le couvercle transparent pour terminer la connexion.
