Connecteur rapide en forme de L pour bandes LED COB monochromes

Connecteur rapide en forme de L à 90° pour bandes LED COB monochromes à 2 broches de 8 et 10 mm

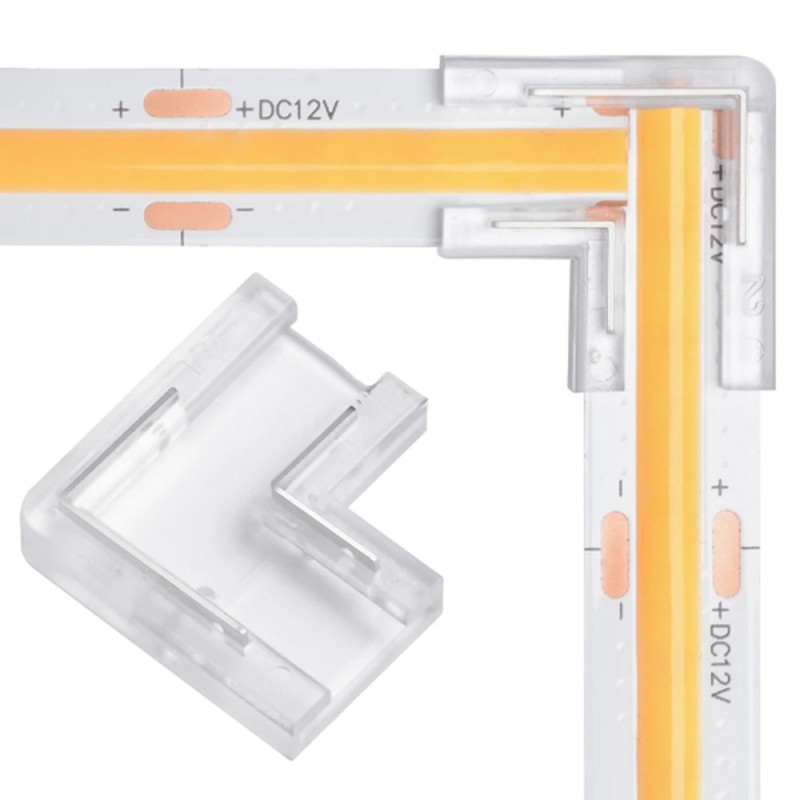

Ce connecteur d'angle est conçu pour joindre deux bandes LED COB IP20 selon un angle parfait de 90°, vous offrant ainsi une solution

transparent pour créer des effets d’éclairage fluides. Grâce à la technologie Pierce à contact (connexion IDC), il assure une

connexion stable et sécurisée qui n'interrompt pas la continuité de la lumière LED, en conservant un profil ultra-fin pour s'adapter aux espaces

rétréci comme les canaux en aluminium et les rainures sur les meubles. Avec une conception de forme angulaire unique et des matériaux de haute qualité, ce

Le connecteur ajoute une touche d'originalité et garantit des performances fiables . Avec son indice de protection IP20, il convient pour

applications intérieures , ce qui le rend idéal pour éclairer les maisons, les bureaux et les entreprises. Que vous travailliez sur un projet d'éclairage

domestique ou commercial, ce connecteur offre une expérience d'éclairage impeccable, sans ombres ni interruptions.

Connecteur rapide en forme de L

Avec une application polyvalente, c'est le meilleur connecteur 2 broches pour les bandes lumineuses COB flexibles.

rubans flexibles SMD monochromatiques et courants avec différentes quantités de LED, offrant

flexibilité et facilité d'utilisation pour un large éventail de projets d'éclairage .

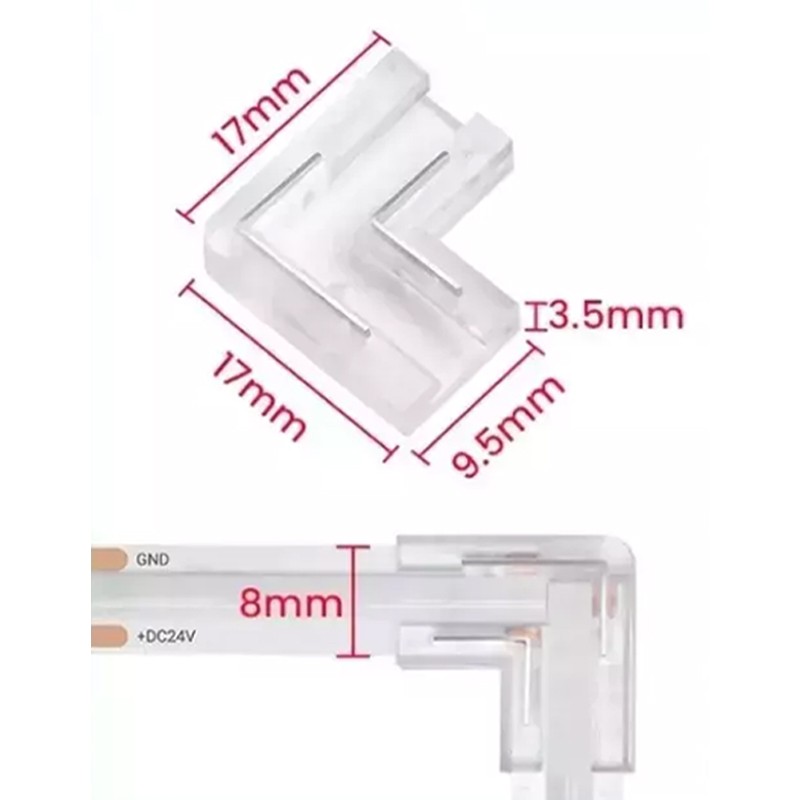

Le connecteur d'angle est disponible pour les bandes LED de 8 mm et 10 mm .

Ultra fin

La conception ultra fine et discrète permet à ce connecteur de s'adapter parfaitement, même dans les espaces

plus étroits , comme les canaux en aluminium et les rainures sur les meubles. Fabriqué avec des matériaux de haute qualité , tels que

broche en cuivre et compatible avec les bandes LED COB de haute qualité, ce connecteur garantit des performances fiables et durables.

Son installation est un jeu d'enfant

Aucun outil compliqué n'est nécessaire, insérez simplement la bande LED dans le connecteur et fixez-la avec une légère pression.

Grâce à la technologie Pierce to contact (connexion IDC), le conducteur pénètre dans le PCB pour conduire le courant entre

segments de bande lumineuse, assurant une connexion stable et sécurisée qui n'interrompt pas la continuité de la lumière LED.

Applications étendues

Prend en charge un courant élevé jusqu'à 3 ~ 24 V/5 A, il est important de vérifier si la bande lumineuse PCB peut

supportez 5A en utilisant un conducteur épais, sinon cela pourrait endommager la bande lumineuse.

Compatible avec

Bande LED COB 504 DC24V - Bande LED COB 528 DC24V

Comment utiliser le connecteur d'angle pour connecter des bandes COB ?

1. Retournez le connecteur de manière à ce que le côté du couvercle flottant soit tourné vers l'extérieur.
2. Tenez le coin du connecteur avec votre main gauche afin que le connecteur ait une forme de L à l'envers.
3. Tenez les sections de la bande lumineuse LED dans votre main droite de manière à ce que la partie LED de la bande lumineuse soit face à vous.
4. Insérez d'abord la section lumineuse à travers l'entrée supérieure du connecteur vers le bas. Fermez le couvercle transparent mobile.
5. Insérez ensuite l'autre section lumineuse à travers l'autre entrée jusqu'à ce qu'elle soit aussi proche que possible de la première bande lumineuse. Fermez l'autre couvercle transparent pour terminer la connexion.

Comment utiliser les connecteurs d'angle pour une bande lumineuse SMD 5050 ordinaire ?

1. Reportez-vous aux étapes 1 à 3 de l'installation des bandes COB ci-dessus.
2. Insérez deux sections de la bande lumineuse 5050 dans les extrémités du connecteur de sorte que la broche du connecteur s'aligne avec les deux points de soudure de la bande lumineuse.
3. Fermez le couvercle transparent pour terminer la connexion.
