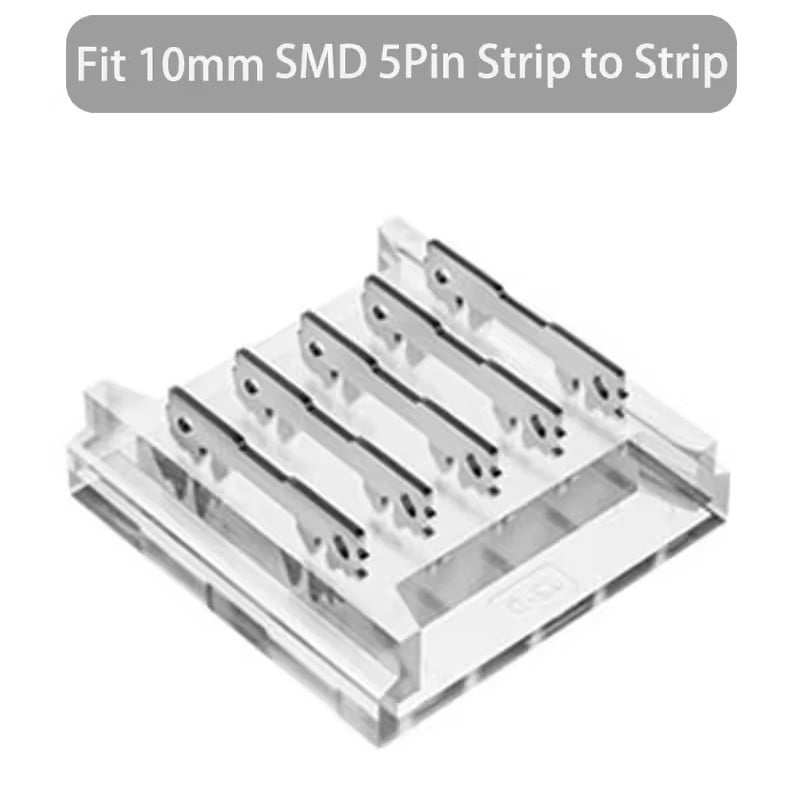

Schnellverbinder für 5-polige RGBW-COB- und SMD-LED-Streifen

Lötfreier Schnellverbinder für COB und SMD RGBW LED Streifen 5 Pin

Der lötfreie Schnellverbinder für 10 und 12mm 5 Pin COB und SMD RGBW LED Streifen ist eine innovative Lösung für

Beleuchtung Dieser Verbinder bietet eine sichere und zuverlässige Verbindung zwischen zwei Abschnitten von LED-Streifen, ohne dass

des Schweißens, wodurch es ideal für private und gewerbliche Beleuchtungsprojekte ist, bei denen eine einfache Installation und

Die Qualität des Lichts ist entscheidend. Dank der fortschrittlichen " Pierce to contact " -Technologie (IDC-Anschluss)

Dieser Verbinder gewährleistet eine dauerhafte und zuverlässige Verbindung der LED-Streifen , ohne Unterbrechungen.

4-in-1-Schnellverbinder

Dieser Schnellverbinder bietet eine Vielzahl von Funktionen, dank seiner Fähigkeit, verschiedene Konfigurationen zu verbinden

von LED-Streifen und Stromkabeln : von COB- LED-Streifen zu COB-LED-Streifen; vom SMD LED Streifen zum LED Streifen

SMD-Modul; vom LED-Streifen zum Stromkabel, um die Verbindung zu biegen; von Netzkabel zu Netzkabel

Diät. Mit vielseitigen Anwendungsmöglichkeiten ist es der beste 5-Pin-Anschluss für flexible COB-Lichtstreifen

10 oder 12 mm monochrome und herkömmliche SMD-Flexbänder mit unterschiedlichen LED- Mengen bieten Flexibilität und

Benutzerfreundlichkeit für eine breite Palette von Beleuchtungsprojekten .

Ultradünn

Durch das ultraschlanke, flache Design passt dieser Steckverbinder perfekt in Räume

schmalere , wie Aluminiumkanäle und Rillen an Möbeln. Hergestellt aus hochwertigen Materialien, wie

Mit Kupferstiften und kompatibel mit hochwertigen COB-LED- Streifen gewährleistet dieser Anschluss eine zuverlässige und lang anhaltende Leistung.

Die Installation ist ein Kinderspiel

Es wird kein kompliziertes Werkzeug benötigt, einfach den LED-Streifen in den Verbinder stecken und mit leichtem Druck fixieren.

Dank der Pierce to contact -Technologie (IDC-Anschluss) durchdringt der Leiter die Leiterplatte und leitet den Strom zwischen den

Lichtstreifensegmente gewährleisten eine stabile und sichere Verbindung, die die Kontinuität des LED- Lichts nicht unterbricht.

Vielfältige Anwendungsmöglichkeiten

Unterstützt hohe Ströme bis zu 3~24V/ 5A, es ist wichtig zu prüfen, ob der PCB- Lichtstreifen

Unterstützen Sie 5 A mithilfe eines dicken Leiters , da es sonst zu Schäden am Lichtstreifen kommen kann.

Kompatibel mit:

896 LEDs pro Meter DC24V 5 Meter RGBCW COB LED-Streifen

Wie verwende ich den Stecker zum Verbinden von 10 mm oder 12 mm breiten COB-Streifen?

1. Drehen Sie den Stecker um, sodass die bewegliche Abdeckungsseite nach außen zeigt.
2. Halten Sie die Ecke des Steckers mit der linken Hand fest, so dass der Stecker eine umgedrehte Form hat.
3. Halten Sie die LED-Lichtstreifenabschnitte in Ihrer rechten Hand, sodass der LED-Teil des Lichtstreifens zu Ihnen zeigt.
4. Führen Sie das Lichtteil zunächst durch den oberen Steckereingang nach unten ein. Schließen Sie die bewegliche transparente Abdeckung.
5. Anschließend steckst du das andere Lichtstück durch den anderen Eingang, bis es möglichst nah am ersten Lichtstreifen ist. Schließen Sie die andere transparente Abdeckung, um die Verbindung herzustellen.

Wie verwendet man Anschlüsse für einen normalen 10 oder 12 mm breiten SMD 5050-Lichtstreifen?

1. Bitte beachten Sie die Schritte 1–3 zur Installation des COB-Streifens oben.
2. Stecken Sie zwei Abschnitte des 5050-Lichtstreifens in die Enden des Steckers, sodass die Stecker-PINs mit den Lötpunkten am Lichtstreifen übereinstimmen.
3. Schließen Sie die transparente Abdeckung, um die Verbindung herzustellen.
