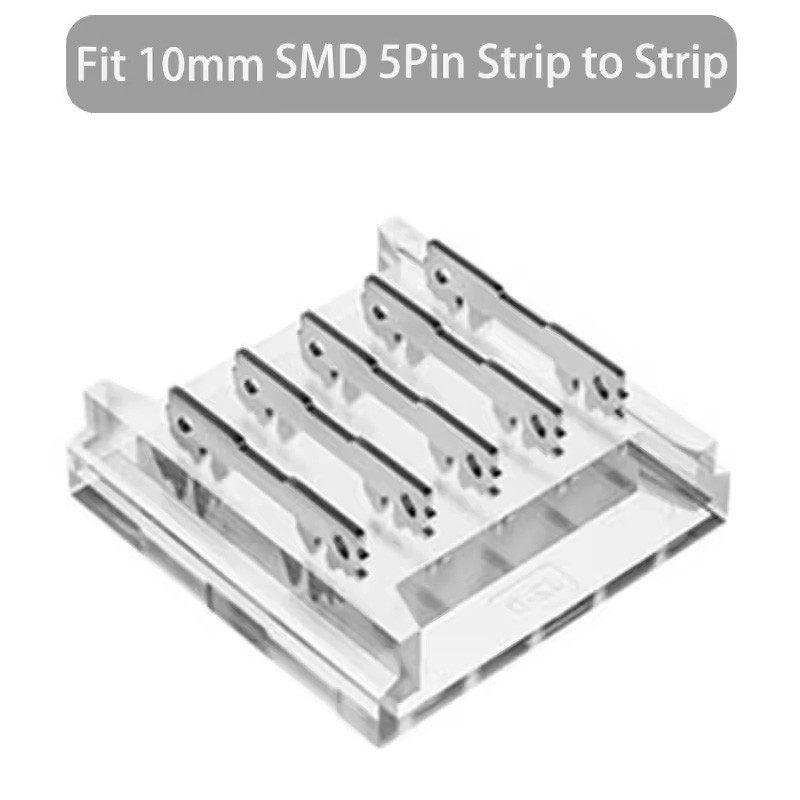

Connettore Rapido per Strisce Led COB e SMD a 5 pin RGBW

Connettore Rapido Senza Saldatura per Strisce LED COB e SMD RGBW 5 Pin

Il Connettore Rapido Senza Saldatura per Strisce LED COB e SMD RGBW a 5 Pin da 10 e 12 mm è una soluzione innovativa per

l'illuminazione Questo connettore offre una connessione sicura e affidabile tra due sezioni di strisce LED, senza la necessità

di saldature, rendendolo ideale per progetti di illuminazione domestica e commerciale dove la facilità di installazione e

la qualità della luce sono essenziali. Grazie alla tecnologia avanzata di "Pierce to contact" (connessione IDC),

questo connettore assicura un collegamento continuo e affidabile delle strisce LED, senza interruzioni.

Connettore Rapido 4 in 1

Questo connettore veloce offre una varietà di funzioni, grazie alla sua capacità di connettere diverse configurazioni

di strisce LED e cavi di alimentazione: da Striscia LED COB a Striscia LED COB; da Striscia LED SMD a Striscia LED

SMD; da Strisce LED a Cavo di alimentazione per curvare la connessione; da Cavo di alimentazione a Cavo di

alimentazione. Con un'applicazione versatile, è il miglior connettore a 5 Pin per strisce luminose COB flessibili

monocromatiche da 10 o 12 mm e comuni nastri flessibili SMD con diverse quantità di LED, offrendo flessibilità e

facilità di utilizzo per una vasta gamma di progetti di illuminazione.

Ultra Sottile

Il design ultra sottile e a basso profilo consente a questo connettore di adattarsi perfettamente anche negli spazi

più ristretti, come canali in alluminio e scanalature sui mobili. Realizzato con materiali di alta qualità, come il

perno in rame, e compatibile con strisce LED COB di alta qualità, questo connettore assicura prestazioni affidabili e durature.

La sua installazione è un gioco da ragazzi

Non sono necessari attrezzi complicati, basta inserire la striscia LED nel connettore e fissarla con una leggera pressione.

Grazie alla tecnologia Pierce to contact (connessione IDC), il conduttore penetra nel PCB per condurre corrente tra i

segmenti di striscia luminosa, garantendo una connessione stabile e sicura che non interrompe la continuità della luce LED.

Ampie Applicazioni

Supporta una corrente elevata fino a 3~24 V/ 5A , è importante verificare che la striscia luminosa PCB possa

supportare 5 A utilizzando un conduttore spesso, altrimenti potrebbe causare danni alla striscia luminosa.

Compatibile con:

Striscia LED COB RGBCW da 896 LED al Metro DC24V 5 Metri

Come utilizzare il connettore per collegare strisce COB larghe 10 o 12 mm?

1. Capovolgere il connettore in modo che il lato del coperchio mobile sia rivolto verso l'esterno.
2. Tenere l'angolo del connettore con la mano sinistra in modo che il connettore abbia una forma capovolta.
3. Tieni le sezioni delle strisce luminose a LED con la mano destra in modo che la parte LED della striscia luminosa sia rivolta verso di te.
4. Per prima cosa inserire la sezione luminosa attraverso l'ingresso superiore del connettore verso il basso. Chiudere il coperchio trasparente mobile.
5. Quindi inserire l'altra sezione luminosa attraverso l'altro ingresso finché non è il più vicino possibile alla prima striscia luminosa. Chiudere l'altro coperchio trasparente per completare la connessione.

Come utilizzare i connettori per una normale striscia luminosa SMD 5050 da 10 o 12 mm di larghezza?

1. Fare riferimento ai passaggi da 1 a 3 dell'installazione delle strisce COB sopra.
2. Inserire due sezioni della striscia luminosa 5050 alle estremità del connettore in modo che il PIN del connettore sia allineato con i punti di saldatura sulla striscia luminosa.
3. Chiudere il coperchio trasparente per completare la connessione.
