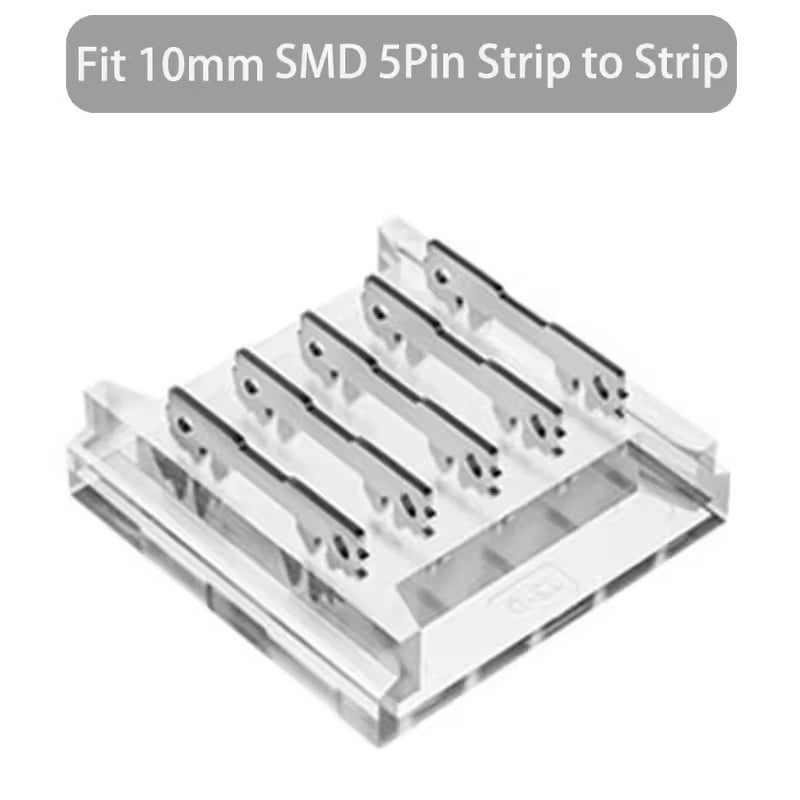

Conector rápido sin soldadura para tiras LED COB y SMD RGBW de 5 pines

El conector rápido sin soldadura para tiras LED COB y SMD RGBW de 5 pines de 10 y 12 mm es una solución innovadora para

Iluminación Este conector ofrece una conexión segura y confiable entre dos secciones de tiras LED, sin la necesidad de

de soldadura, lo que lo hace ideal para proyectos de iluminación doméstica y comercial donde la facilidad de instalación y

La calidad de la luz es esencial. Gracias a la avanzada tecnología " Pierce to contact " (conexión IDC),

Este conector asegura una conexión continua y confiable de las tiras LED , sin interrupciones.

Conector rápido 4 en 1

Este conector rápido ofrece una variedad de funciones, gracias a su capacidad de conectar diferentes configuraciones.

de tiras LED y cables de alimentación : de tira LED COB a tira LED COB; De tira de LED SMD a tira de LED

Módulo de luz de trabajo; Desde tiras LED hasta cable de alimentación para doblar la conexión; De cable de alimentación a cable de alimentación

dieta. Con una aplicación versátil , es el mejor conector de 5 pines para tiras de luz COB flexibles.

Cintas flexibles SMD monocromáticas y comunes de 10 o 12 mm con diferentes cantidades de LED , ofreciendo flexibilidad y

facilidad de uso para una amplia gama de proyectos de iluminación .

Ultrafino

El diseño ultradelgado y de perfil bajo permite que este conector se adapte perfectamente incluso en espacios

los más estrechos , como los canales de aluminio y las ranuras de los muebles. Fabricado con materiales de alta calidad , como

Con clavija de cobre y compatible con tiras LED COB de alta calidad, este conector garantiza un rendimiento confiable y duradero.

Su instalación es muy sencilla.

No se requieren herramientas complicadas, simplemente inserte la tira de LED en el conector y fíjela con una ligera presión.

Gracias a la tecnología Pierce to contact (conexión IDC), el conductor penetra en la PCB para conducir la corriente entre los

segmentos de tira de luz, garantizando una conexión estable y segura que no interrumpe la continuidad de la luz LED.

Amplias aplicaciones

Admite alta corriente de hasta 3~24 V/5 A, es importante verificar si la tira de luz de PCB puede

Admite 5 A utilizando un conductor grueso, de lo contrario, podría dañar la tira de luz.

Compatible con:

Tira de LED COB RGBCW de 5 metros y 896 LED por metro, CC 24 V

¿Cómo utilizar el conector para conectar tiras COB de 10 mm o 12 mm de ancho?

1. Gire el conector de modo que el lado de la cubierta móvil quede hacia afuera.
2. Sujete la esquina del conector con la mano izquierda para que el conector tenga una forma invertida.
3. Sostenga las secciones de la tira de luz LED en su mano derecha de modo que la parte LED de la tira de luz quede hacia usted.
4. Primero inserte la sección de luz a través de la entrada del conector superior hacia abajo. Cierre la cubierta transparente movible.
5. Luego inserte la otra sección de luz a través de la otra entrada hasta que esté lo más cerca posible de la primera tira de luz. Cierre la otra tapa transparente para completar la conexión.

¿Cómo utilizar conectores para una tira de luz SMD 5050 de 10 o 12 mm de ancho normal?

1. Consulte los pasos 1 a 3 de la instalación de la tira COB más arriba.
2. Inserte dos secciones de la tira de luz 5050 en los extremos del conector de modo que el PIN del conector se alinee con los puntos de soldadura de la tira de luz.
3. Cierre la tapa transparente para completar la conexión.
