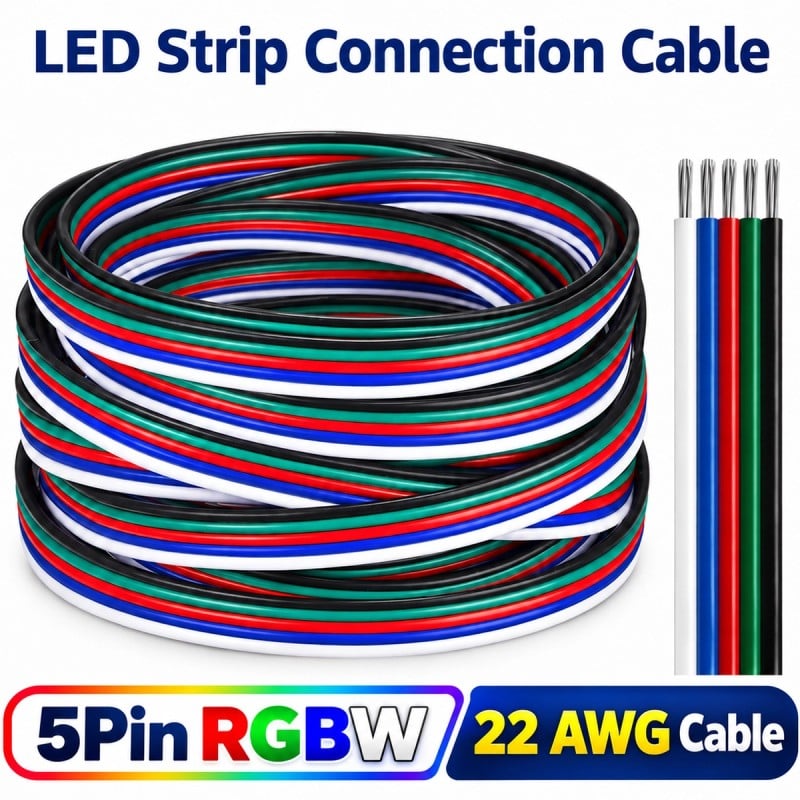

Cable para tira LED RGBW de 5 pines, calibre 22 AWG, 0,34 mm²
1,99 €
Impuestos incluidos
No hay reseñas en este momento
- Cinco conductores para RGBW: conecta los cinco polos de una tira LED RGBW: el positivo común y los cuatro canales rojo, verde, azul y blanco, cada uno con su propio hilo.
- Cinco colores diferentes: los conductores son de color negro, verde, rojo, azul y blanco: identifica cada hilo de un vistazo y mantén el mismo orden desde la tira hasta el controlador.
- Sección de 22 AWG: cada conductor tiene una sección de 0,34 mm² (22 AWG) y está formado por 17 hebras de 0,16 mm: se mantiene flexible y se dobla sin romperse.
- Cobre estañado: las hebras son de cobre estañado, que resiste la oxidación con el paso del tiempo y facilita la adherencia del estaño al soldar el cable a los puntos de soldadura de la tira.
- Aislamiento de PVC: cada hilo tiene su propia cubierta de PVC retardante de llama; en la cubierta figuran las inscripciones AWM 1007, 22 AWG, VW-1, 80 °C y 300 V.
- Cable plano de 8 mm: los cinco hilos están dispuestos en paralelo formando una cinta de 8 mm de ancho y 1,6 mm de alto, que pasa fácilmente por perfiles y canaletas, detrás de los muebles y debajo de los armarios altos.
- Hilos separables: los conductores se separan entre sí en los extremos, para que puedas llevar cada hilo a su borne o punto de soldadura sin cortar la cubierta de los demás.
- 1, 3 o 5 metros: elige la longitud que necesitas entre 1, 3 y 5 metros: el tramo corto para una conexión cercana y el largo para colocar el controlador lejos de la tira.
- Extremos libres: el cable viene sin conectores: puedes soldarlo a la tira, fijarlo en los bornes de tornillo del controlador o insertarlo en un conector rápido de 5 pines.
- Prolongador entre la tira y el controlador: permite alejar el controlador RGBW de la tira, unir dos tramos tras una esquina o una puerta y llevar los canales de un mueble a otro.
- Para tiras LED y mucho más: está diseñado para conectar tiras LED RGBW, pero también es apto para otros cableados multipolares, como los de aparatos electrónicos, motores y lámparas.
- Luz uniforme: con tiras de alta potencia y recorridos largos, mantén el cable lo más corto posible y suministra alimentación desde varios puntos para que la luz sea uniforme hasta el final.
- Accesorio pasivo: sin aplicaciones ni protocolos: el cable no se conecta al WiFi. La tira, el controlador y la fuente de alimentación se compran por separado.
Pagos seguros:tarjeta, PayPal, transferencia y pago a plazos
Entrega en 24 horas: Envío gratis a partir de 150 € en toda Europa
Devolución en 14 días: sigue los pasos y recibe un reembolso rápido.
Cable plano RGBW de cobre estañado de 5 núcleos y calibre 22 AWG para tiras y controladores LED.
El cable plano RGBW de 5 pines conecta una tira LED RGBW a su controlador, o dos secciones de tira entre sí, y transporta el positivo común y los canales rojo, verde, azul y blanco en cinco cables separados. Los conductores son de diferentes colores (negro, verde, rojo, azul y blanco), para que se mantenga el mismo orden de un extremo al otro. Cada cable tiene una sección transversal de 0,34 mm² (22 AWG) , está hecho de 17 hilos de cobre estañado y está aislado con PVC ignífugo. La tira tiene 8 mm de ancho y 1,6 mm de alto y pasa fácilmente a través de perfiles y conductos. Los extremos son libres, sin conectores: se sueldan, se aprietan en los terminales o se insertan en un conector rápido. Está disponible en tres longitudes: 1, 3 o 5 metros .
El cable de cobre estañado de 17 hilos resiste la oxidación y tiene buena conductividad.
Dentro de cada funda hay 17 hebras de cobre estañado de 0,16 mm. La capa de estaño protege el cobre de la oxidación, que con el tiempo ennegrece los cables desnudos y empeora el contacto, y facilita la soldadura: el soldador se adhiere inmediatamente a las hebras y a las almohadillas de la tira. El cobre conduce bien la corriente con baja resistencia , y las hebras finas hacen que el cable sea flexible: se puede doblar en esquinas y enrollar alrededor de los muebles sin que se rompa. Al pelar un extremo, gire las hebras antes de sujetarlas con una pinza, para que ningún cable suelto toque el conductor adyacente.
Dónde usar: tiras de LED RGBW, lámparas, motores pequeños y aparatos electrónicos.
Este cable está diseñado para tiras LED RGBW de 5 pines: puede utilizarse como extensión entre la tira y el controlador, por ejemplo, cuando el controlador se encuentra en un armario o caja y la tira pasa por debajo de los armarios, a lo largo de una ranura del techo o detrás del televisor. También es útil para continuar la tira después de una esquina, puerta o ventana, extendiendo los cinco canales de una sección a otra. Con un controlador Tuya WiFi RGBW, puede controlar el color y el blanco desde la aplicación. Al ser un cable multiconductor de bajo voltaje , también es adecuado para otros tipos de cableado: lámparas, pequeños motores y dispositivos electrónicos. No es un cable para sistemas eléctricos domésticos de 230 V.
Sección transversal de 0,34 mm², calibre 22 AWG, en una cinta de 8 mm de ancho y 1,6 mm de alto.
El dibujo muestra la sección transversal del cable: cinco conductores uno al lado del otro (negro, verde, rojo, azul y blanco) en una tira de 8 mm de ancho y 1,6 mm de alto . Cada conductor tiene una sección transversal de 0,34 mm² , correspondiente a 22 AWG , y está compuesto por 17 hilos de 0,16 mm. Su perfil bajo se adapta a los perfiles de tiras LED de aluminio, debajo de los zócalos y en conductos más estrechos. Para conectarlo a la tira sin soldar, utilice un conector RGBW de 5 pines sin soldadura del ancho de su tira. No se indica la corriente máxima del cable: con tiras potentes y tramos largos, mantenga el cable corto y controle la caída de tensión.
Funda de PVC ignífuga, 300 V y temperatura de hasta 80 °C.
Cada conductor tiene su propia cubierta de PVC ignífuga . Las especificaciones del cable están impresas en la cubierta: AWM 1007, 22 AWG, VW-1, FT1, 80 °C y 300 V. VW-1 y FT1 son clasificaciones ignífugas para cables aislados, que verifican que la cubierta no propaga el fuego. Las clasificaciones de 300 V y 80 °C son suficientes para una tira LED de 12 o 24 V. El PVC permanece flexible y se puede pelar con pelacables estándar, y los cables se pueden separar manualmente en los extremos. Si el cable está expuesto o necesita mayor protección, también hay un cable con cubierta para tiras LED RGBW ; entre los accesorios y conectores para tiras LED, encontrará conectores rápidos, terminales y fuentes de alimentación.
Preguntas frecuentes
¿Para qué sirven los cinco cables?
Transportan los cinco polos de una tira de LED RGBW: el positivo común y los canales rojo, verde, azul y blanco.
¿Cómo hago coincidir los colores de los cables con los pines?
Siga las indicaciones impresas en la tira y en el controlador, y utilice siempre el mismo color para el mismo terminal, de un extremo del cable al otro.
¿Qué sección transversal tienen los conductores?
0,34 mm², o 22 AWG. Cada conductor está formado por 17 hilos de cobre estañado de 0,16 mm.
¿El cable tiene conectores?
No. Los extremos son libres: puedes soldarlos a la tira, sujetarlos a los terminales del controlador o conectarlos a un conector rápido de 5 pines.
¿Qué longitudes hay?
1, 3 o 5 metros. La longitud se puede elegir entre las diferentes versiones del producto.
¿Cuánta corriente puede soportar?
No se especifica la corriente máxima. Con tiras de alta potencia y tramos largos, mantenga el cable lo más corto posible y distribuya la alimentación desde varios puntos.
¿Esto sirve para una tira LED RGB de 4 pines?
Sí. Se utilizan cuatro conductores y se deja el quinto libre, aislando su extremo. Solo para tiras RGB, también existe el cable expuesto para tiras LED RGB .
¿Existen cables para otros tipos de tiras?
Sí. En la misma serie hay cables desnudos para CCT , RGB+CCT y tiras direccionables , y el cable con revestimiento RGBW .
¿Se puede usar en exteriores?
El cable no tiene clasificación IP. Para uso en exteriores, páselo por un conducto o funda y proteja bien las uniones.
¿Puedo usarlo con una tensión de red de 230 V?
No. Es un cable para circuitos de bajo voltaje, como los que se usan para tiras de LED, no para el sistema eléctrico de su hogar.
¿Necesitas una aplicación o una plataforma centralizada?
No. Es un cable pasivo: las funciones inteligentes dependen del controlador al que conectes la tira.
Tuya-CB5150-1m
Ficha técnica
- Control de voz
- Ninguno
- sección de conductores
- 0,34 mm²
- Adecuado para LED
- RGBW
- Longitud
- 8mm
- Cantidad de PIN
- 5 PINES
- tensión nominal
- 300V
- Material aislante
- PVC
- Tipo de LED admitidos
- RGBW
- AWG
- 22
- Conductor
- Cobre estañado
- Funciona con
- Sin app (accesorio)
- Hub necesario
- Ninguno (Wi-Fi / autónomo)
- Ideal para
- Luces y LED
- Integración Home Assistant
- No integrable
Referencias específicas
- upc
- 937891249829
- ean13
- 9378912498293
- MPN
- Tuya CB5150 1m
