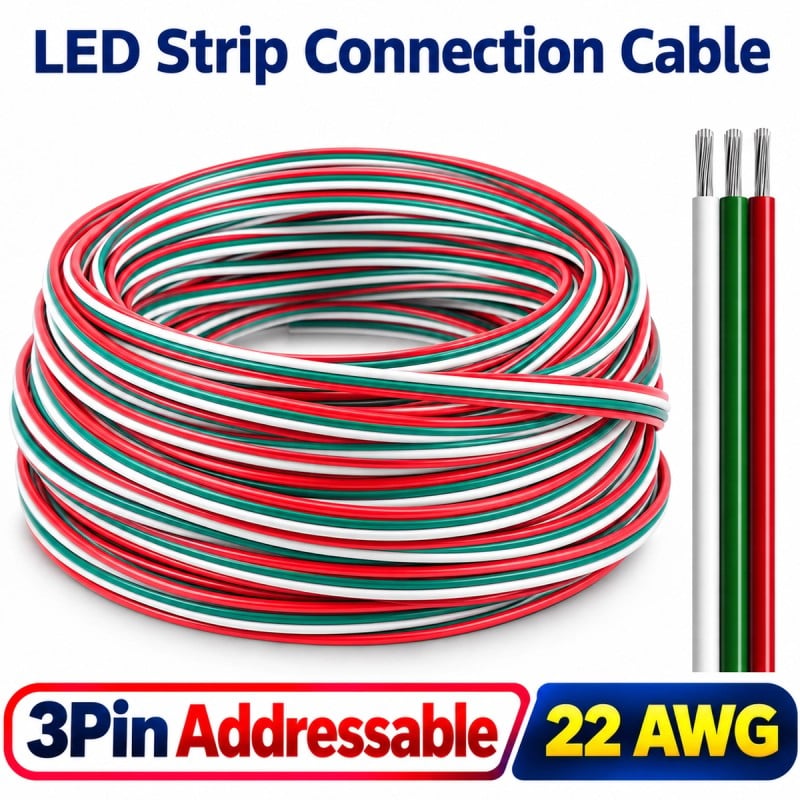

Cable para tira de LED direccionable de 3 pines, calibre 22 AWG, 0,34 mm²
1,39 €
Impuestos incluidos
No hay reseñas en este momento
- Tres hilos para tiras direccionables: conecta los tres pines de una tira LED direccionable: el positivo, la señal de datos y el negativo, desde la tira hasta el controlador.
- Rojo, verde y blanco: los conductores tienen tres colores distintos: identifica cada hilo de un vistazo y mantén el mismo color para el mismo pin de un extremo al otro.
- Sección de 22 AWG: cada conductor tiene una sección de 0,34 mm² (22 AWG) y está formado por 17 hebras de 0,16 mm: se mantiene flexible y se dobla sin romperse.
- Cobre estañado: las hebras son de cobre estañado, que resiste la oxidación con el paso del tiempo y admite bien el estaño al soldar el cable a los puntos de soldadura de la tira.
- Aislamiento de PVC: cada hilo tiene su propia cubierta de PVC retardante de llama (AWM 1007, clase VW-1), con una tensión nominal de 300 V y una temperatura de hasta 80 °C.
- Cable plano de 4,86 mm: los tres hilos están dispuestos uno junto al otro formando una cinta de 4,86 mm de ancho y 1,6 mm de alto: cabe en perfiles de aluminio, canaletas y detrás de los muebles.
- Hilos separables: los conductores se separan entre sí en los extremos, para que puedas llevar cada hilo a su borne o punto de soldadura sin cortar la cubierta de los demás.
- 1, 3 o 5 metros: elige la longitud que necesites entre 1, 3 y 5 metros: el tramo corto para una conexión cercana y el largo para colocar el controlador más lejos.
- Extremos libres: el cable viene sin conectores: puedes soldarlo a la tira, fijarlo en los bornes del controlador o introducirlo en un conector de 3 pines, incluidos los de tiras CCT.
- Alargador para la tira: úsalo como alargador entre la tira y el controlador, para continuar la tira después de una esquina o para llevar la luz de un mueble a otro.
- Para LED y mucho más: está diseñado para tiras LED direccionables RGBIC y píxel, pero también sirve para otros cableados de tres hilos de baja tensión, como lámparas y pequeños aparatos.
- Luz uniforme: con tiras potentes y recorridos largos, mantén el cable lo más corto posible y suministra alimentación desde varios puntos para que la luz se mantenga uniforme hasta el final.
- Accesorio pasivo: sin aplicaciones ni protocolos: el cable no se conecta al WiFi. La tira, el controlador y la fuente de alimentación se compran por separado.
Pagos seguros:tarjeta, PayPal, transferencia y pago a plazos
Entrega en 24 horas: Envío gratis a partir de 150 € en toda Europa
Devolución en 14 días: sigue los pasos y recibe un reembolso rápido.
Cable para tiras LED direccionables de 3 pines y 22 AWG, rojo, verde y blanco, cobre estañado.
El cable de tira LED direccionable de 3 pines conecta una tira RGBIC o de píxeles a su controlador, o dos secciones de tira entre sí. Transporta los cables positivo , de señal de datos y negativo en tres cables separados: estas son las tres conexiones que una tira direccionable necesita para iluminar cada segmento con su propio color. Los conductores son rojo, verde y blanco, por lo que se debe mantener el mismo orden de extremo a extremo. Cada cable tiene una sección transversal de 0,34 mm² (22 AWG) , está compuesto por 17 hebras de cobre estañado y está aislado con PVC ignífugo. La tira tiene 4,86 mm de ancho y 1,6 mm de alto. Los extremos son libres, sin conectores, y se puede usar como cable de extensión. Está disponible en tres longitudes: 1, 3 o 5 metros .
Hilos de cobre estañado: menor oxidación y soldadura más sencilla.
Cada conductor contiene 17 hebras de cobre estañado de 0,16 mm. El estaño recubre el cobre y lo protege de la oxidación, que con el tiempo oscurece los cables expuestos y reduce la fiabilidad de los contactos. Además, facilita la soldadura: el estaño se adhiere inmediatamente a las hebras y almohadillas de la tira, incluso con un soldador de baja potencia. El cobre conduce la corriente con baja resistencia , mientras que las finas hebras mantienen la flexibilidad del cable en esquinas y espacios reducidos. Antes de apretar un cable en un terminal, retuerza bien las hebras para que ninguna quede suelta y toque el conductor adyacente.
Dónde utilizarlo: Tiras de LED direccionables, luces de neón LED y pequeños mazos de cables.
El cable está diseñado para tiras LED direccionables de 3 pines, como la tira LED RGBIC de 3 pines Tuya , y tubos LED con la misma conexión. Úselo como extensión entre la tira y el controlador, por ejemplo, cuando el controlador está dentro de un mueble y la luz pasa por debajo de los muebles, detrás del televisor o a lo largo de una escalera. Conéctelo a la entrada de datos de la tira, el lado indicado por la flecha impresa en la placa de circuito. Para usar los efectos y colores de la aplicación, necesita un controlador de tira direccionable, como el controlador Bluetooth RGBIC Tuya con control remoto . El cable funciona a bajo voltaje, no en el sistema eléctrico de su hogar.
0,34 mm², sección transversal de 22 AWG, en una cinta de 4,86 mm de ancho y 1,6 mm de alto.
Los tres conductores (rojo, verde y blanco) están colocados uno al lado del otro en una cinta de 4,86 mm de ancho y 1,6 mm de alto . Cada uno tiene una sección transversal de 0,34 mm² , equivalente a 22 AWG , y está compuesto por 17 hebras de 0,16 mm. Su perfil bajo y estrecho permite su paso a través de perfiles de tiras LED de aluminio, debajo de zócalos y en conductos pequeños. Para conexiones sin soldadura, son adecuados los conectores de tira CCT de 3 pines , ya que tienen los mismos tres contactos que el conector rápido de tira a cable de 3 pines . El cable de datos transporta la señal del controlador: manténgalo lo más corto posible. Con tiras potentes y tramos largos, suministre energía desde múltiples puntos.
Aislamiento de PVC ignífugo, 300 V y hasta 80 °C.
Cada conductor cuenta con su propia funda de PVC ignífuga , con clasificación VW-1 : esta es la prueba de inflamabilidad vertical para cables aislados, que verifica que la funda no propaga el fuego. El aislamiento tiene una tensión nominal de 300 V y una temperatura de hasta 80 °C , como se indica en la funda. El PVC permanece flexible y se puede pelar con pelacables estándar, y los tres cables se separan manualmente en los extremos a la longitud requerida. Entre los accesorios y conectores para tiras LED, encontrará conectores rápidos, terminales y fuentes de alimentación para completar la conexión.
Preguntas frecuentes
¿Para qué sirven los tres cables?
Estos cables contienen los tres pines de una tira de LED direccionable: el positivo, la señal de datos y el negativo.
¿Cómo hago coincidir los colores de los cables con los pines?
Siga las marcas impresas en la tira y el controlador, normalmente +, DIN o DATA y GND, y utilice siempre el mismo color para el mismo pin, de un extremo del cable al otro.
¿A qué lado de la tira debo conectarlo?
En el lado de entrada de datos, aquel desde donde parte la flecha impresa en la tira. Conectada al lado de salida, la tira no recibe la señal.
¿Qué sección transversal tienen los conductores?
0,34 mm², o 22 AWG. Cada conductor está formado por 17 hilos de cobre estañado de 0,16 mm.
¿El cable tiene conectores?
No. Los extremos son libres: se sueldan a la tira, se sujetan a los terminales del controlador o se enchufan a un conector de 3 pines: los de las tiras CCT, que tienen los mismos tres contactos, también sirven.
¿Qué longitudes hay?
1, 3 o 5 metros. La longitud se puede elegir entre las diferentes versiones del producto.
¿Es compatible con tiras de 12V y 24V?
Sí. El cable transmite la tensión de alimentación tal cual, ya sea de 12V o de 24V.
¿Cómo puedo evitar la pérdida de luz en largas distancias?
Mantenga el cable lo más corto posible y, en el caso de regletas potentes o largas, tome la corriente desde varios puntos de la regleta.
¿Existen cables para otros tipos de tiras?
Sí. En la misma serie hay cables para tiras monocromáticas , CCT , RGB , RGBW y RGB+CCT .
¿Se puede usar en exteriores?
Sí, si está protegido: en el exterior, páselo a través de una funda o conducto y proteja bien las juntas del agua.
¿Puedo usarlo con una tensión de red de 230 V?
No. Es un cable delgado de 0,34 mm², diseñado para los circuitos de bajo voltaje de las tiras de LED: los sistemas domésticos de 230 V requieren cables de sección transversal mucho mayor.
¿Necesitas una aplicación o una plataforma centralizada?
No. Es un cable pasivo: las funciones inteligentes dependen del controlador al que conectes la tira.
Tuya-CB3350-1m
Ficha técnica
- Control de voz
- Ninguno
- sección de conductores
- 0,34 mm²
- Adecuado para LED
- SPI LED RGBIC
- Longitud
- 4.86mm
- Cantidad de PIN
- 3 PINES
- tensión nominal
- 300V
- Material aislante
- PVC
- Tipo de LED admitidos
- LED digitales con chips
- AWG
- 22
- Conductor
- Cobre estañado
- Funciona con
- Sin app (accesorio)
- Hub necesario
- Ninguno (Wi-Fi / autónomo)
- Ideal para
- Luces y LED
- Integración Home Assistant
- No integrable
Referencias específicas
- upc
- 937891940533
- ean13
- 9378919405331
- MPN
- Tuya CB3350 1m
