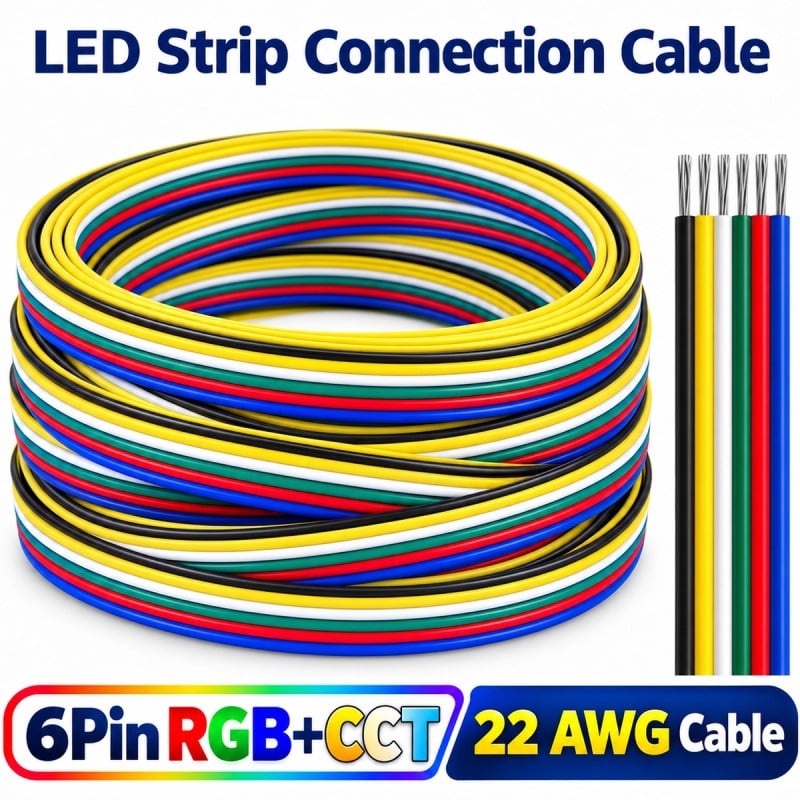

Cable para tira LED RGB+CCT de 6 pines, 22 AWG, 0,34 mm²
2,29 €
Impuestos incluidos
No hay reseñas en este momento
- Seis hilos para RGB+CCT: conecta los seis pines de una tira LED RGB+CCT: el positivo común, los canales rojo, verde y azul y los dos canales de blanco cálido y frío.
- Seis colores distintos: los conductores son negro, verde, rojo, azul, blanco y amarillo: identifica cada hilo de un vistazo y mantén el mismo color para el mismo pin.
- Sección de 22 AWG: cada conductor tiene una sección de 0,34 mm² (22 AWG) y está formado por 17 hebras de 0,16 mm: se mantiene flexible y se dobla sin romperse.
- Cobre estañado: las hebras son de cobre estañado, que resiste la oxidación con el paso del tiempo y admite bien el estaño al soldar el cable a los puntos de soldadura de la tira.
- Aislamiento de PVC: cada hilo tiene su propia cubierta de PVC retardante de llama (AWM 1007, VW-1), con una tensión nominal de 300 V y una temperatura de hasta 80 °C.
- Cable plano de 9,68 mm: los seis hilos están dispuestos uno junto a otro en una cinta de 9,68 mm de ancho y 1,6 mm de alto: pasa por perfiles de aluminio, canaletas y detrás de los muebles.
- Hilos separables: los conductores se separan entre sí en los extremos, para llevar cada hilo a su borne o punto de soldadura sin cortar la cubierta de los demás.
- 1, 3 o 5 metros: elige la longitud que necesites entre 1, 3 y 5 metros: el tramo corto para una conexión cercana y el largo para colocar el controlador más lejos.
- Extremos libres: el cable se suministra sin conectores: puedes soldarlo a la tira, fijarlo en los bornes del controlador o introducirlo en un conector de 6 pines.
- Alargador para la tira: utilízalo como alargador entre la tira y el controlador, para unir dos tramos tras una esquina o para alimentar la tira desde ambos extremos.
- Para LED y mucho más: está diseñado para tiras LED RGB+CCT de 12 y 24 V, pero también sirve para otros cableados de seis hilos de baja tensión, como lámparas y pequeños aparatos.
- Luz uniforme: con tiras potentes y recorridos largos, mantén el cable lo más corto posible y suministra alimentación desde varios puntos para que la luz sea uniforme hasta el final.
- Accesorio pasivo: sin aplicaciones ni protocolos: el cable no se conecta al WiFi. La tira, el controlador y la fuente de alimentación se compran por separado.
Pagos seguros:tarjeta, PayPal, transferencia y pago a plazos
Entrega en 24 horas: Envío gratis a partir de 150 € en toda Europa
Devolución en 14 días: sigue los pasos y recibe un reembolso rápido.
Cable para tiras LED RGB+CCT de 6 pines y 22 AWG, cable de seis colores, cobre estañado.
El cable para tiras LED RGB+CCT de 6 pines conecta una tira LED RGB+CCT a su controlador, o dos secciones de tira entre sí. Transporta el positivo común, los canales rojo , verde y azul , y los dos canales de blanco cálido y blanco frío en seis cables separados. Los conductores son negro, verde, rojo, azul, blanco y amarillo, por lo que se mantiene el mismo orden de un extremo al otro. Cada cable tiene una sección transversal de 0,34 mm² (22 AWG) , está compuesto por 17 hebras de cobre estañado y está aislado con PVC ignífugo. La tira tiene 9,68 mm de ancho y 1,6 mm de alto. Los extremos son libres, sin conectores, y se puede usar como extensión. Está disponible en tres longitudes: 1, 3 o 5 metros .
Hilos de cobre estañado: menor oxidación y soldadura más sencilla.
Cada conductor contiene 17 hebras de cobre estañado de 0,16 mm. El estaño recubre el cobre y lo protege de la oxidación, que con el tiempo oscurece los cables expuestos y reduce la fiabilidad de los contactos. Además, facilita la soldadura: el estaño se adhiere inmediatamente a las hebras y almohadillas de la tira, incluso con un soldador de baja potencia. El cobre conduce la corriente con baja resistencia , mientras que las finas hebras mantienen la flexibilidad del cable en esquinas y espacios reducidos. Antes de apretar un cable en un terminal, retuerza bien las hebras para que ninguna quede suelta y toque el conductor adyacente.
Cómo conectar una tira de LED RGB+CCT de 6 pines
El cable se conecta a una tira LED RGB+CCT de 6 pines, como la tira LED COB RGB+CCT de 24 V , de cuatro maneras. En un extremo, para llevar la tira al controlador. En un ángulo de 90° , para unir la tira después de una esquina. En ambos extremos , para alimentar la tira desde ambos extremos o para unir dos secciones distantes. También puede soldarlo directamente a las almohadillas de la tira, respetando el orden de los colores. Para controlar los colores y los blancos desde la aplicación, necesita un controlador de 5 canales, como el controlador Tuya 5 en 1 Zigbee y RF . El cable funciona a bajo voltaje, no en el sistema eléctrico de su hogar.
0,34 mm², sección transversal de 22 AWG, en una cinta de 9,68 mm de ancho y 1,6 mm de alto.
Los seis conductores (negro, verde, rojo, azul, blanco y amarillo) están dispuestos uno al lado del otro en una cinta de 9,68 mm de ancho y 1,6 mm de alto . Cada uno tiene una sección transversal de 0,34 mm² , equivalente a 22 AWG , y está compuesto por 17 hebras de 0,16 mm. Su perfil bajo permite su paso a través de perfiles de tiras LED de aluminio, debajo de zócalos y en conductos. Para conexiones sin soldadura, puede utilizar un conector de tira a alimentación RGB+CCT de 6 pines del ancho adecuado para su tira. Con tiras potentes y tramos largos, mantenga el cable lo más corto posible y suministre la alimentación desde varios puntos.
Aislamiento de PVC ignífugo, 300 V y hasta 80 °C.
Cada conductor cuenta con su propia funda de PVC ignífuga , con clasificación VW-1 : esta es la prueba de inflamabilidad vertical para cables aislados, que verifica que la funda no propaga el fuego. El aislamiento tiene una tensión nominal de 300 V y una temperatura de hasta 80 °C , como se indica en la funda. El PVC permanece flexible y se puede pelar con pelacables estándar, y los seis cables se separan manualmente en los extremos a la longitud requerida. Entre los accesorios y conectores para tiras LED, encontrará conectores rápidos, terminales y fuentes de alimentación para completar la conexión.
Preguntas frecuentes
¿Para qué sirven los seis cables?
Estos componentes incorporan los seis pines de una tira de LED RGB+CCT: el positivo común, los canales rojo, verde y azul, y los canales blanco cálido y blanco frío.
¿Cómo hago coincidir los colores de los cables con los pines?
Siga las marcas impresas en la tira y en el controlador, y utilice siempre el mismo color para el mismo pin, de un extremo del cable al otro.
¿Qué sección transversal tienen los conductores?
0,34 mm², o 22 AWG. Cada conductor está formado por 17 hilos de cobre estañado de 0,16 mm.
¿El cable tiene conectores?
No. Los extremos son libres: puedes soldarlos a la tira, sujetarlos a los terminales del controlador o enchufarlos a un conector de 6 pines.
¿Qué longitudes hay?
1, 3 o 5 metros. La longitud se puede elegir entre las diferentes versiones del producto.
¿Es compatible con tiras de 12V y 24V?
Sí. El cable transmite la tensión de alimentación tal cual, ya sea de 12V o de 24V.
¿Cómo puedo evitar la pérdida de luz en largas distancias?
Mantenga el cable lo más corto posible y, en el caso de regletas potentes o largas, tome la corriente desde varios puntos de la regleta.
¿Existen cables para otros tipos de tiras?
Sí. En la misma serie hay cables para tiras monocromáticas , CCT , RGB , RGBW y direccionables .
¿Se puede usar en exteriores?
Sí, si está protegido: en el exterior, páselo a través de una funda o conducto y proteja bien las juntas del agua.
¿Puedo usarlo con una tensión de red de 230 V?
No. Es un cable delgado de 0,34 mm², diseñado para los circuitos de bajo voltaje de las tiras de LED: los sistemas domésticos de 230 V requieren cables de sección transversal mucho mayor.
¿Necesitas una aplicación o una plataforma centralizada?
No. Es un cable pasivo: las funciones inteligentes dependen del controlador al que conectes la tira.
Tuya-CB6150-1m
Ficha técnica
- Control de voz
- Ninguno
- sección de conductores
- 0,34 mm²
- Adecuado para LED
- RGB+CCT
- Longitud
- 9.68mm
- Cantidad de PIN
- 6 PINES
- tensión nominal
- 300V
- Material aislante
- PVC
- Tipo de LED admitidos
- RGB+CCT
- AWG
- 22
- Conductor
- Cobre estañado
- Funciona con
- Sin app (accesorio)
- Hub necesario
- Ninguno (Wi-Fi / autónomo)
- Ideal para
- Luces y LED
- Integración Home Assistant
- No integrable
Referencias específicas
- upc
- 937891940516
- ean13
- 9378919405164
- MPN
- Tuya CB6150 1m
