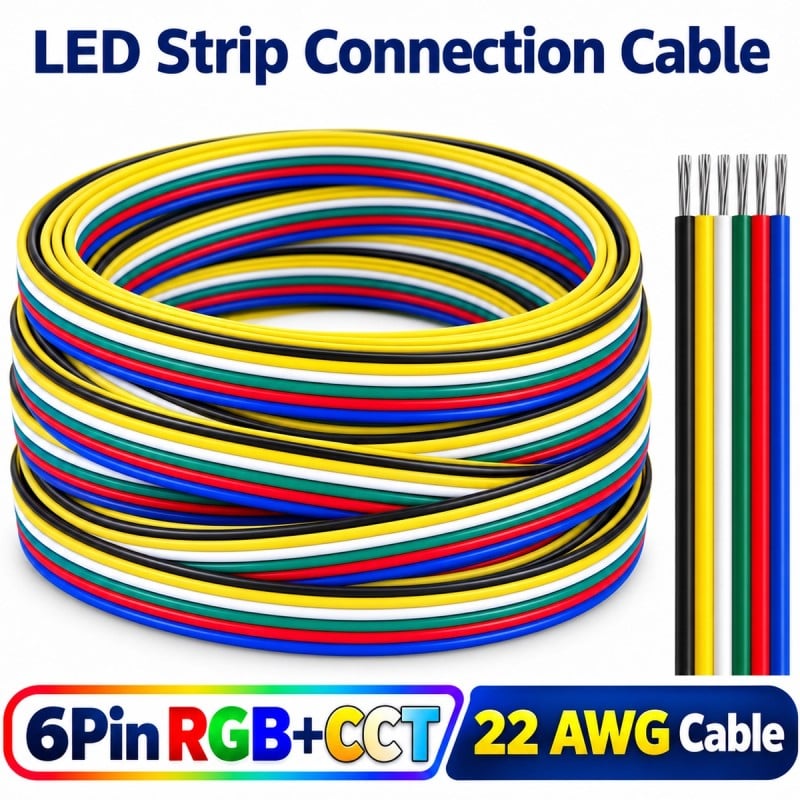

Câble pour bande LED RGB+CCT 6 broches 22 AWG 0,34 mm²
2,29 €
TTC
Aucun avis pour le moment
- Six fils pour le RGB+CCT : relie les six broches d'un ruban LED RGB+CCT : le positif commun, les canaux rouge, vert et bleu et les deux canaux blanc chaud et blanc froid.
- Six couleurs différentes : les conducteurs sont noir, vert, rouge, bleu, blanc et jaune : vous identifiez chaque fil d'un coup d'œil et conservez la même couleur pour la même broche.
- Section 22 AWG : chaque conducteur possède une section de 0,34 mm² (22 AWG) et se compose de 17 brins de 0,16 mm : il reste souple et se plie sans se rompre.
- Cuivre étamé : les brins sont en cuivre étamé, qui résiste à l'oxydation dans le temps et facilite la soudure à l'étain lorsque vous soudez le câble aux pastilles du ruban.
- Isolation en PVC : chaque fil possède sa propre gaine en PVC retardateur de flamme (AWM 1007, VW-1), avec une tension nominale de 300 V et une température maximale de 80 °C.
- Câble plat de 9,68 mm : les six fils sont disposés côte à côte pour former une nappe de 9,68 mm de large et de 1,6 mm d'épaisseur : elle passe dans les profilés en aluminium, les goulottes et derrière les meubles.
- Fils séparables : les conducteurs se séparent les uns des autres aux extrémités, ce qui permet de raccorder chaque fil à sa borne ou pastille sans couper la gaine des autres.
- 1, 3 ou 5 mètres : choisissez la longueur dont vous avez besoin parmi 1, 3 et 5 mètres : le câble court pour un raccordement à proximité, le câble long pour déporter le contrôleur.
- Extrémités libres : le câble est sans connecteurs : vous pouvez le souder au ruban, le fixer dans les bornes du contrôleur ou l'insérer dans un connecteur à 6 broches.
- Rallonge pour le ruban : utilisez-le comme rallonge entre le ruban et le contrôleur, pour relier deux segments après un angle ou pour alimenter le ruban par les deux extrémités.
- Pour les LED, et pas seulement : conçu pour les rubans LED RGB+CCT de 12 et 24 V, il convient également à d'autres câblages basse tension à six fils, comme ceux des lampes et des petits appareils.
- Lumière uniforme : avec des rubans puissants et de grandes longueurs, gardez le câble aussi court que possible et prévoyez plusieurs points d'alimentation pour que la lumière reste uniforme jusqu'au bout.
- Accessoire passif : aucune application, aucun protocole : le câble ne se connecte pas au WiFi. Le ruban, le contrôleur et l'alimentation sont vendus séparément.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Câble pour bande LED RGB+CCT 6 broches, 22 AWG, fil six couleurs, cuivre étamé
Le câble pour ruban LED RGB+CCT à 6 broches permet de connecter un ruban LED RGB+CCT à son contrôleur, ou deux sections de ruban entre elles. Il transporte le commun positif, les canaux rouge , vert et bleu , ainsi que les deux canaux blanc chaud et blanc froid sur six fils distincts. Les conducteurs sont noir, vert, rouge, bleu, blanc et jaune ; il est donc important de conserver le même ordre d'une extrémité à l'autre. Chaque fil a une section de 0,34 mm² (22 AWG) , est composé de 17 brins de cuivre étamé et isolé par du PVC ignifugé. Le ruban mesure 9,68 mm de large et 1,6 mm de haut. Ses extrémités sont libres, sans connecteurs, et il peut servir de rallonge. Il est disponible en trois longueurs : 1, 3 ou 5 mètres .
Fils de cuivre étamé : moins d’oxydation et soudure plus facile
Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm de diamètre. L'étain recouvre le cuivre et le protège de l'oxydation, qui, avec le temps, noircit les fils exposés et fragilise les contacts. Il facilite également le soudage : l'étain adhère instantanément aux brins et aux pastilles du conducteur, même avec un fer à souder de faible puissance. Le cuivre conduit le courant avec une faible résistance , tandis que la finesse des brins assure la souplesse du câble dans les angles et les espaces restreints. Avant de serrer un fil dans une borne, torsadez bien les brins afin qu'aucun ne reste libre et ne touche le conducteur adjacent.
Comment connecter une bande LED RGB+CCT à 6 broches
Le câble se connecte à un ruban LED RGB+CCT à 6 broches, comme le ruban LED COB RGB+CCT 24 V , de quatre manières : à une extrémité, pour amener le ruban au contrôleur ; à un angle de 90° , pour raccorder le ruban après un virage ; aux deux extrémités , pour alimenter le ruban des deux côtés ou pour relier deux sections éloignées ; ou encore, vous pouvez le souder directement sur les pastilles du ruban, en respectant l’ordre des couleurs. Pour contrôler les couleurs et les blancs depuis l’application, vous avez besoin d’un contrôleur 5 canaux, tel que le contrôleur Tuya 5-en-1 Zigbee et RF . Le câble fonctionne en basse tension et n’est pas raccordé au réseau électrique domestique.
Câble de section 0,34 mm², calibre 22 AWG, de 9,68 mm de large et 1,6 mm de haut.
Les six conducteurs (noir, vert, rouge, bleu, blanc et jaune) sont disposés côte à côte dans un ruban de 9,68 mm de large et 1,6 mm de haut . Chaque conducteur a une section de 0,34 mm² , équivalente à 22 AWG , et est composé de 17 brins de 0,16 mm. Son profil bas permet de l'installer dans les profilés en aluminium pour rubans LED, sous les plinthes et dans les conduits. Pour des connexions sans soudure, vous pouvez utiliser un connecteur d'alimentation RGB+CCT à 6 broches adapté à la largeur de votre ruban. Avec des rubans puissants et de longues distances, il est conseillé de réduire au maximum la longueur du câble et d'alimenter le ruban à partir de plusieurs points.
Isolation en PVC ignifugé, 300 V et jusqu'à 80 °C
Chaque conducteur est gainé de PVC ignifugé , classé VW-1 : ce test de flamme verticale pour fils isolés garantit que la gaine ne propage pas le feu. L’isolation supporte une tension nominale de 300 V et une température maximale de 80 °C , comme indiqué sur la gaine. Le PVC reste souple et peut être dénudé avec une pince à dénuder standard. Les six fils sont ensuite séparés manuellement à leurs extrémités jusqu’à la longueur souhaitée. Parmi les accessoires et connecteurs pour rubans LED, vous trouverez des connecteurs rapides, des bornes et des alimentations pour réaliser le raccordement.
Foire aux questions
À quoi servent ces six fils ?
Elles comportent les six broches d'une bande LED RGB+CCT : le positif commun, les canaux rouge, vert et bleu, et les canaux blanc chaud et blanc froid.
Comment faire correspondre les couleurs des fils aux broches ?
Suivez les marquages imprimés sur la bande et sur le contrôleur et utilisez toujours la même couleur pour la même broche, d'une extrémité du câble à l'autre.
Quelle est la section des conducteurs ?
0,34 mm², soit 22 AWG. Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm.
Le câble possède-t-il des connecteurs ?
Non. Les extrémités sont libres : vous pouvez les souder à la bande, les fixer aux bornes du contrôleur ou les brancher à un connecteur à 6 broches.
Quelles sont les longueurs disponibles ?
1, 3 ou 5 mètres. La longueur peut être choisie parmi les différentes versions du produit.
Ce produit convient-il aux bandes LED 12V et 24V ?
Oui. Le câble transporte la tension d'alimentation telle quelle, qu'elle soit de 12 V ou de 24 V.
Comment éviter les baisses de luminosité sur les longues distances ?
Utilisez un câble aussi court que possible et, pour les multiprises puissantes ou longues, alimentez-les à partir de plusieurs points de la multiprise.
Existe-t-il des câbles pour d'autres types de bandes LED ?
Oui. Dans la même gamme, on trouve des câbles pour les rubans LED monochromes , CCT , RGB , RGBW et adressables .
Peut-on l'utiliser à l'extérieur ?
Oui, à condition qu'il soit protégé : à l'extérieur, faites-le passer dans une gaine ou un conduit et protégez bien les joints de l'eau.
Puis-je l'utiliser sur une alimentation secteur de 230 V ?
Non. Il s'agit d'un câble fin de 0,34 mm², conçu pour les circuits basse tension des rubans LED : les systèmes domestiques 230 V nécessitent des câbles de section beaucoup plus importante.
Avez-vous besoin d'une application ou d'une plateforme ?
Non. C'est un câble passif : les fonctions intelligentes dépendent du contrôleur auquel vous connectez la bande.
Tuya-CB6150-1m
Fiche technique
- Commande vocale
- Aucun
- Section conducteur
- 0,34 mm²
- Convient aux LED
- RVB + CCT
- Longueur
- 9.68mm
- Quantité de codes PIN
- 6 BROCHES
- Tension nominale
- 300V
- Matériau isolant
- PVC
- Type de LED pris en charge
- RVB + CCT
- AWG
- 22
- Animateur
- Cuivre étamé
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (Wi-Fi / autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 937891940516
- EAN-13
- 9378919405164
- MPN
- Tuya CB6150 1m
