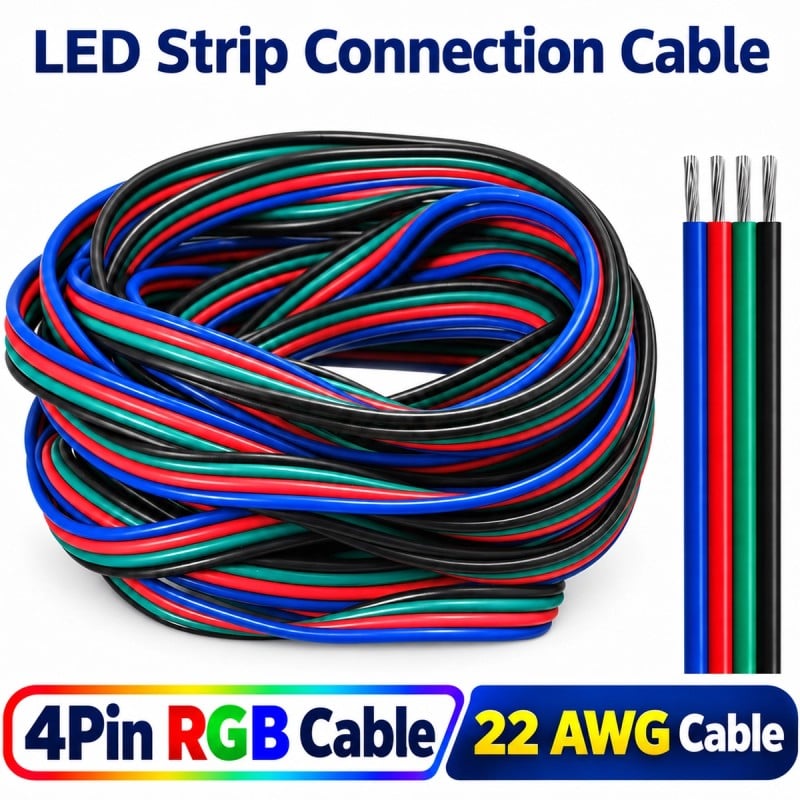

Câble pour bande LED RGB 4 broches 22 AWG 0,34 mm²
1,69 €
TTC
Aucun avis pour le moment
- Quatre fils pour le RGB : relie les quatre broches d'un ruban LED RGB au contrôleur : le positif commun et les canaux rouge, vert et bleu.
- Noir, vert, rouge et bleu : les conducteurs présentent quatre couleurs différentes : identifiez chaque fil en un coup d'œil et conservez la même couleur pour la même broche d'une extrémité à l'autre.
- Section 22 AWG : chaque conducteur possède une section de 0,34 mm² (22 AWG) et se compose de 17 brins de 0,16 mm : il reste souple et se plie sans se casser.
- Cuivre étamé : les brins sont en cuivre étamé, qui résiste à l'oxydation dans le temps et facilite l'adhérence de l'étain lorsque vous soudez le câble aux pastilles du ruban.
- Isolation en PVC : chaque fil possède sa propre gaine en PVC retardateur de flamme (AWM 1007, VW-1), avec une tension nominale de 300 V et une température admissible jusqu'à 80 °C.
- Câble plat de 6,48 mm : les quatre fils sont disposés côte à côte en une nappe de 6,48 mm de large et de 1,6 mm d'épaisseur : le câble passe dans les profilés en aluminium, les goulottes et derrière les meubles.
- Fils séparables : les conducteurs se séparent les uns des autres aux extrémités, ce qui permet de relier chaque fil à sa borne ou pastille sans couper la gaine des autres.
- 1, 3 ou 5 mètres : choisissez la longueur adaptée à vos besoins parmi 1, 3 et 5 mètres : une section courte pour un raccordement à proximité, une section longue pour déporter le contrôleur.
- Extrémités libres : le câble est sans connecteurs : vous pouvez le souder au ruban, le serrer dans les bornes du contrôleur ou l'insérer dans un connecteur rapide à 4 broches.
- Rallonge pour le ruban : utilisez-le comme rallonge entre le ruban et le contrôleur, pour relier deux sections de part et d'autre d'un angle ou pour prolonger l'éclairage d'un meuble à l'autre.
- Pour les LED et bien plus : conçu pour les rubans LED RGB de 12 et 24 V, il convient également à d'autres câblages basse tension à quatre fils, notamment pour les lampes et les petits appareils.
- Éclairage uniforme : avec des rubans puissants et de grandes longueurs, gardez le câble aussi court que possible et prévoyez plusieurs points d'alimentation afin de conserver un éclairage uniforme jusqu'au bout.
- Accessoire passif : aucune application, aucun protocole : le câble ne se connecte pas au WiFi. Le ruban, le contrôleur et le bloc d'alimentation sont vendus séparément.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Câble pour bande LED RGB 4 broches 22 AWG, noir, vert, rouge et bleu, cuivre étamé
Le câble pour ruban LED RGB à 4 broches permet de connecter un ruban LED RGB à son contrôleur, ou deux sections de ruban entre elles. Il transporte le pôle positif commun et les canaux rouge , vert et bleu sur quatre fils distincts. Les conducteurs sont noir, vert, rouge et bleu, ce qui permet de conserver le même ordre d'une extrémité à l'autre sans risque de confusion. Chaque fil a une section de 0,34 mm² (22 AWG) , est composé de 17 brins de cuivre étamé et isolé par une gaine PVC ignifugée. Le ruban mesure 6,48 mm de large et 1,6 mm de haut : il s'insère dans les profilés et conduits en aluminium. Ses extrémités sont libres, sans connecteurs, et il peut servir de rallonge. Il est disponible en trois longueurs : 1, 3 ou 5 mètres .
Fils de cuivre étamé : moins d’oxydation et soudure plus facile
Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm de diamètre. L'étain recouvre le cuivre et le protège de l'oxydation, qui, avec le temps, noircit les fils exposés et fragilise les contacts. Il facilite également le soudage : l'étain adhère instantanément aux brins et aux pastilles du conducteur, même avec un fer à souder de faible puissance. Le cuivre conduit le courant avec une faible résistance , tandis que la finesse des brins assure la souplesse du câble dans les angles et les espaces restreints. Avant de serrer un fil dans une borne, torsadez bien les brins afin qu'aucun ne reste libre et ne touche le conducteur adjacent.
Utilisations : Bandes LED RGB, lampes et petits circuits électroniques
Ce câble est conçu pour les rubans LED RGB à 4 broches, comme le ruban LED COB RGB 24 V. Utilisez-le comme rallonge entre le ruban et le contrôleur, par exemple lorsque le contrôleur est installé dans un meuble et que le ruban passe sous les meubles, dans une rainure au plafond ou derrière le téléviseur. Il permet également de reconnecter le ruban après un angle ou une porte. Pour sélectionner les couleurs via l'application, vous avez besoin d'un contrôleur RGB, tel que le contrôleur RGB WiFi 4 broches Tuya avec télécommande . Ce câble convient également aux autres installations basse tension, comme les lampes et les petits appareils électroniques, mais pas aux systèmes électriques domestiques 230 V.
Câble de section 0,34 mm², calibre 22 AWG, en ruban de 6,48 mm de large et 1,6 mm de haut
Les quatre conducteurs (noir, vert, rouge et bleu) sont disposés côte à côte dans un ruban de 6,48 mm de large et 1,6 mm de haut . Chaque conducteur a une section de 0,34 mm² , équivalente à un calibre 22 AWG , et est composé de 17 brins de fil de 0,16 mm de diamètre. Son profil bas et étroit lui permet de s'insérer dans les profilés en aluminium pour rubans LED, sous les plinthes et dans les conduits de petit diamètre. Pour un raccordement sans soudure, vous pouvez utiliser un connecteur rapide 4 broches RGB pour ruban LED ou un connecteur 4 broches RGB pour ruban LED, de largeur adaptée. Pour les rubans LED puissants et les longues distances, il est conseillé de limiter la longueur du câble au maximum.
Isolation en PVC ignifugé, 300 V et jusqu'à 80 °C
Chaque conducteur est gainé de PVC ignifugé , classé VW-1 : ce test de flamme verticale pour fils isolés garantit que la gaine ne propage pas le feu. L’isolation supporte une tension nominale de 300 V et une température maximale de 80 °C , comme indiqué sur la gaine. Le PVC reste souple et peut être dénudé avec une pince à dénuder standard. Les quatre fils sont ensuite séparés manuellement à leurs extrémités jusqu’à la longueur souhaitée. Parmi les accessoires et connecteurs pour rubans LED, vous trouverez des connecteurs rapides, des bornes et des alimentations pour réaliser le raccordement.
Foire aux questions
À quoi servent ces quatre fils ?
Elles comportent les quatre broches d'une bande LED RGB : le positif commun et les canaux rouge, vert et bleu.
Comment faire correspondre les couleurs des fils aux broches ?
Suivez les marquages imprimés sur la bande et sur le contrôleur et utilisez toujours la même couleur pour la même broche, d'une extrémité du câble à l'autre.
Quelle est la section des conducteurs ?
0,34 mm², soit 22 AWG. Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm.
Le câble possède-t-il des connecteurs ?
Non. Les extrémités sont libres : vous pouvez les souder à la bande, les fixer aux bornes du contrôleur ou les brancher à un connecteur rapide à 4 broches.
Quelles sont les longueurs disponibles ?
1, 3 ou 5 mètres. La longueur peut être choisie parmi les différentes versions du produit.
Ce produit convient-il aux bandes LED 12V et 24V ?
Oui. Le câble transporte la tension d'alimentation telle quelle, qu'elle soit de 12 V ou de 24 V.
Comment éviter les baisses de luminosité sur les longues distances ?
Utilisez un câble aussi court que possible et, pour les multiprises puissantes ou longues, alimentez-les à partir de plusieurs points de la multiprise.
Existe-t-il des câbles pour d'autres types de bandes LED ?
Oui. Dans la même gamme, on trouve des câbles pour rubans monochromes , CCT , RGBW , RGB+CCT et adressables , ainsi que le câble multiconducteur gainé pour rubans RGB.
Peut-on l'utiliser à l'extérieur ?
Oui, à condition qu'il soit protégé : à l'extérieur, faites-le passer dans une gaine ou un conduit et protégez bien les joints de l'eau.
Puis-je l'utiliser sur une alimentation secteur de 230 V ?
Non. Il s'agit d'un câble fin de 0,34 mm², conçu pour les circuits basse tension des rubans LED : les systèmes domestiques 230 V nécessitent des câbles de section beaucoup plus importante.
Avez-vous besoin d'une application ou d'une plateforme ?
Non. C'est un câble passif : les fonctions intelligentes dépendent du contrôleur auquel vous connectez la bande.
Tuya-CB4150-1m
Fiche technique
- Commande vocale
- Aucun
- Section conducteur
- 0,34 mm²
- Convient aux LED
- RVB
- Longueur
- 6.48mm
- Quantité de codes PIN
- 4 BROCHES
- Tension nominale
- 300V
- Matériau isolant
- PVC
- Type de LED pris en charge
- RVB
- AWG
- 22
- Animateur
- Cuivre étamé
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (Wi-Fi / autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 640046559732
- EAN-13
- 6400465597321
- MPN
- Tuya CB4150 1m
