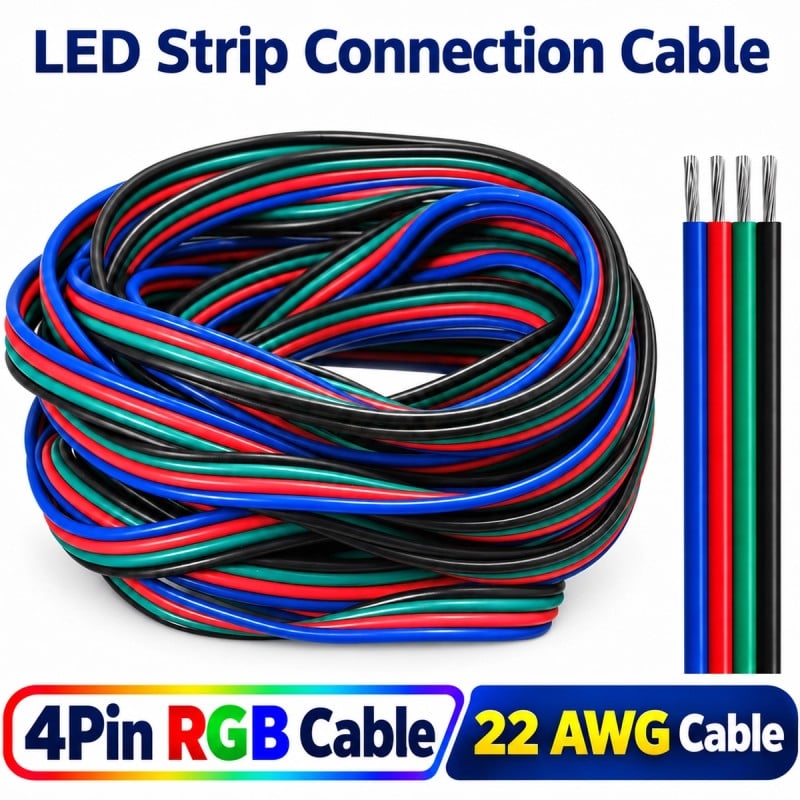

4-poliges RGB-LED-Streifenkabel 22 AWG 0,34 mm²
1,69 €
Bruttopreis
Derzeit keine Bewertung
- Vier Adern für RGB: verbindet die vier Pins eines RGB-LED-Streifens mit dem Controller: den gemeinsamen Pluspol und die Kanäle für Rot, Grün und Blau.
- Schwarz, Grün, Rot und Blau: die Adern haben vier unterschiedliche Farben. So erkennen Sie jede Ader auf einen Blick und können vom einen Ende bis zum anderen dieselbe Farbe für denselben Pin verwenden.
- Querschnitt 22 AWG: jeder Leiter hat einen Querschnitt von 0,34 mm² (22 AWG) und besteht aus 17 Einzeldrähten mit je 0,16 mm Durchmesser: Er bleibt flexibel und lässt sich biegen, ohne zu brechen.
- Verzinntes Kupfer: die Einzeldrähte bestehen aus verzinntem Kupfer, das dauerhaft oxidationsbeständig ist und Lötzinn gut annimmt, wenn Sie das Kabel an die Lötpads des Streifens löten.
- PVC-Isolierung: jede Ader besitzt eine eigene Isolierung aus flammhemmendem PVC (AWM 1007, VW-1), mit einer Nennspannung von 300 V und einer Temperaturbeständigkeit bis 80 °C.
- 6,48 mm breites Flachkabel: die vier Adern liegen nebeneinander und bilden ein 6,48 mm breites Band mit einer Höhe von 1,6 mm: Es lässt sich in Aluminiumprofilen, Kabelkanälen und hinter Möbeln verlegen.
- Trennbare Adern: die Adern lassen sich an den Enden voneinander trennen. So führen Sie jede Ader zu ihrer Klemme oder ihrem Lötpad, ohne die Isolierung der anderen aufzuschneiden.
- 1, 3 oder 5 Meter: wählen Sie die benötigte Länge aus 1, 3 und 5 Metern: das kurze Stück für eine Verbindung über kurze Distanz, das lange für einen weiter entfernten Controller.
- Freie Enden: das Kabel wird ohne Steckverbinder geliefert: Sie können es an den Streifen löten, in den Klemmen des Controllers befestigen oder in einen 4-poligen Schnellverbinder stecken.
- Verlängerung für den Streifen: verwenden Sie es als Verlängerung zwischen Streifen und Controller, um zwei Abschnitte über eine Ecke hinweg zu verbinden oder die Beleuchtung von einem Möbelstück zum nächsten weiterzuführen.
- Für LEDs und mehr: es ist für RGB-LED-Streifen mit 12 und 24 V konzipiert, eignet sich aber auch für andere vieradrige Niederspannungsverkabelungen, etwa für Leuchten und Kleingeräte.
- Gleichmäßiges Licht: halten Sie das Kabel bei leistungsstarken Streifen und langen Leitungswegen möglichst kurz und speisen Sie den Strom an mehreren Stellen ein. So bleibt das Licht bis zum Ende gleichmäßig.
- Passives Zubehör: keine App, kein Protokoll: Das Kabel stellt keine WLAN-Verbindung her. Streifen, Controller und Netzteil sind separat erhältlich.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
22 AWG 4-Pin RGB-LED-Streifenkabel, Schwarz, Grün, Rot und Blau, verzinntes Kupfer
Das 4-polige RGB-LED-Streifenkabel verbindet einen RGB-LED-Streifen mit seinem Controller oder zwei Streifenabschnitte miteinander. Es führt den gemeinsamen Pluspol sowie die roten , grünen und blauen Kanäle auf vier separaten Adern. Die Leiter sind schwarz, grün, rot und blau, sodass die Reihenfolge von einem Ende zum anderen beibehalten werden kann. Jede Ader hat einen Querschnitt von 0,34 mm² (22 AWG) , besteht aus 17 verzinnten Kupferlitzen und ist mit flammhemmendem PVC isoliert. Der Streifen ist 6,48 mm breit und 1,6 mm hoch und passt in Aluminiumprofile und -rohre. Die Enden sind offen und ohne Stecker, sodass er als Verlängerung verwendet werden kann. Er ist in drei Längen erhältlich: 1, 3 oder 5 Meter .
Verzinnte Kupferlitzen: weniger Oxidation und einfacheres Löten
Jeder Leiter besteht aus 17 verzinnten Kupferlitzen mit einem Durchmesser von je 0,16 mm. Das Zinn umhüllt das Kupfer und schützt es vor Oxidation, die mit der Zeit die freiliegenden Drähte dunkel werden lässt und die Kontakte unzuverlässiger macht. Es erleichtert auch das Löten: Das Zinn haftet sofort an den Litzen und Lötpads des Leiterstreifens, selbst mit einem Lötkolben geringer Leistung. Das Kupfer leitet Strom mit niedrigem Widerstand , während die dünnen Litzen das Kabel in Ecken und engen Bereichen flexibel halten. Bevor Sie einen Draht in eine Klemme einstecken, verdrillen Sie die Litzen gut, sodass keine lose Litze den benachbarten Leiter berührt.
Anwendungsbereiche: RGB-LED-Streifen, Lampen und kleine elektronische Leitungen
Das Kabel ist für 4-polige RGB-LED-Streifen , wie z. B. den 24V RGB COB LED-Streifen , konzipiert. Verwenden Sie es als Verlängerung zwischen dem Streifen und dem Controller, beispielsweise wenn sich der Controller in einem Schrank befindet und die Leuchte unter Schränken, in einer Deckennut oder hinter dem Fernseher verläuft. Es eignet sich auch, um den Streifen nach einer Ecke oder Tür wieder anzuschließen. Zur Farbauswahl über die App benötigen Sie einen RGB-Controller, wie z. B. den Tuya 4-poligen WLAN-RGB-Controller mit Fernbedienung . Das Kabel ist auch für andere Niederspannungsinstallationen wie Lampen und kleine Elektrogeräte geeignet, jedoch nicht für 230V-Hausstromnetze.
0,34 mm², 22 AWG Querschnitt, in einem 6,48 mm breiten und 1,6 mm hohen Band
Die vier Leiter – schwarz, grün, rot und blau – verlaufen nebeneinander auf einem 6,48 mm breiten und 1,6 mm hohen Flachbandkabel. Jeder Leiter hat einen Querschnitt von 0,34 mm² , entsprechend 22 AWG , und besteht aus 17 Adern mit einem Durchmesser von 0,16 mm. Das schmale, flache Kabel passt durch Aluminium-LED-Streifenprofile, unter Sockelleisten und in kleinere Kabelkanäle. Zum Verbinden ohne Löten können Sie einen 4-poligen RGB-Streifen-zu-Kabel-Schnellverbinder oder einen 4-poligen RGB-Streifen-zu-Stromverbinder mit der passenden Breite verwenden. Bei leistungsstarken LED-Streifen und langen Kabelstrecken sollte das Kabel so kurz wie möglich sein.
Flammhemmende PVC-Isolierung, 300 V und bis zu 80 °C
Jeder Leiter verfügt über einen eigenen , flammhemmenden PVC- Mantel der Schutzart VW-1 . Dies ist der vertikale Flammentest für isolierte Drähte, der bestätigt, dass der Mantel kein Feuer weiterleitet. Die Isolierung ist, wie auf dem Mantel angegeben, für eine Nennspannung von 300 V und eine Temperatur von bis zu 80 °C ausgelegt. Das PVC bleibt weich und lässt sich mit handelsüblichen Abisolierzangen abisolieren. Die vier Adern werden an den Enden von Hand auf die gewünschte Länge abgetrennt. Zum Zubehör und den Steckverbindern für LED-Streifen gehören Schnellverbinder, Klemmen und Netzteile für den vollständigen Anschluss.
Häufig gestellte Fragen
Wozu dienen die vier Drähte?
Sie tragen die vier Pins eines RGB-LED-Streifens: den gemeinsamen Pluspol sowie die roten, grünen und blauen Kanäle.
Wie ordne ich die Kabelfarben den Pins zu?
Beachten Sie die auf dem Streifen und dem Controller aufgedruckten Markierungen und verwenden Sie immer die gleiche Farbe für den gleichen Pin, von einem Ende des Kabels zum anderen.
Welchen Querschnitt haben die Leiter?
0,34 mm² bzw. 22 AWG. Jeder Leiter besteht aus 17 Litzen aus 0,16 mm verzinntem Kupfer.
Hat das Kabel Anschlüsse?
Nein. Die Enden sind frei: Sie können sie an den Streifen löten, in die Klemmen des Controllers klemmen oder in einen 4-poligen Schnellverbinder stecken.
Welche Längen gibt es?
1, 3 oder 5 Meter. Die Länge kann anhand der Produktvarianten ausgewählt werden.
Ist dieses Produkt für 12-V- und 24-V-Streifen geeignet?
Ja. Das Kabel überträgt die Versorgungsspannung unverändert, egal ob 12 V oder 24 V.
Wie kann ich Lichteinfälle auf langen Strecken vermeiden?
Halten Sie das Kabel so kurz wie möglich und führen Sie bei leistungsstarken oder langen LED-Streifen die Stromversorgung von mehreren Punkten am Streifen ab.
Gibt es Kabel für andere Arten von LED-Streifen?
Ja. In derselben Serie gibt es Kabel für einfarbige , CCT- , RGBW- , RGB+CCT- und adressierbare LED -Streifen sowie das mehradrige Kabel mit Mantel für RGB-Streifen.
Kann es im Freien verwendet werden?
Ja, wenn es geschützt ist: Im Außenbereich sollte es durch einen Schutzmantel oder ein Rohr geführt und die Verbindungsstellen gut vor Wasser geschützt werden.
Kann ich es für 230-V-Netzspannung verwenden?
Nein. Es handelt sich um ein dünnes 0,34 mm² Kabel, das für die Niederspannungsschaltungen von LED-Streifen entwickelt wurde: 230-V-Haussysteme benötigen Kabel mit wesentlich größerem Querschnitt.
Benötigen Sie eine App oder eine Zentrale?
Nein. Es handelt sich um ein passives Kabel: Die intelligenten Funktionen hängen vom Controller ab, an den Sie die Leiste anschließen.
Tuya-CB4150-1m
Technische Daten
- Stimmenkontrolle
- Keine
- Dirigentenabschnitt
- 0,34 mm²
- Geeignet für LEDs
- RGB
- Länge
- 6.48mm
- Anzahl der PINs
- 4 PINS
- Nennspannung
- 300V
- Isoliermaterial
- PVC
- Art der unterstützten LEDs
- RGB
- AWG
- 22
- Moderator
- Verzinntes Kupfer
- Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (WLAN / eigenständig)
- Ideal für
- Licht & LED
- Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 640046559732
- ean13
- 6400465597321
- Hersteller-Teilenummer (MPN)
- Tuya CB4150 1m
