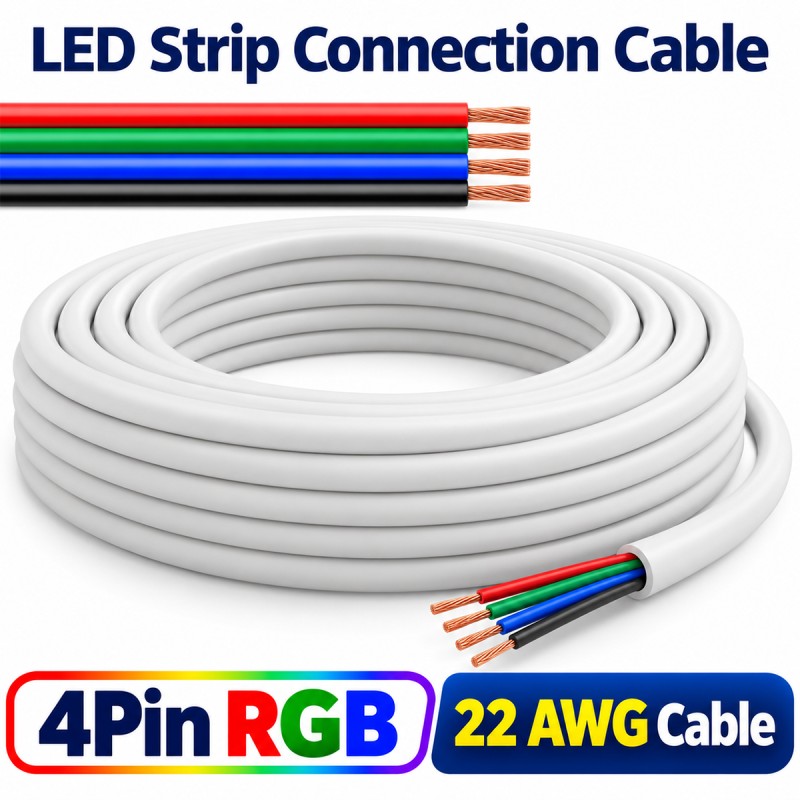

Mehradriges Kabel mit Mantel für RGB-LED-Streifen, 4-polig, 22 AWG
1,99 €
Bruttopreis
Derzeit keine Bewertung
- Vier Adern in einem Mantel: Die vier Leiter eines RGB-Streifens, der gemeinsame Pluspol und die Kanäle Rot, Grün und Blau, verlaufen in einem einzigen weißen Außenmantel.
- Vier verschiedene Farben: Die Adern sind schwarz, grün, rot und blau: So erkennen Sie jede Ader auf einen Blick und verwenden von einem Ende zum anderen dieselbe Farbe für denselben Pin.
- Querschnitt 22 AWG: Jeder Leiter hat einen Querschnitt von 0,34 mm² (22 AWG) und besteht aus feinen Einzeldrähten: Das Kabel bleibt flexibel und lässt sich biegen, ohne zu brechen.
- Elektrolytkupfer: Leiter aus weichgeglühtem Elektrolytkupfer CU-ETP1 gemäß DIN EN 13602, das Strom bei geringem Widerstand gut leitet.
- Doppelte Isolierung: Jede Ader besitzt eine eigene Isolierung aus flammhemmendem PVC. Der PVC-Außenmantel bietet zusätzlichen Schutz über die gesamte Länge.
- Kabeldaten: AWM 2464, VW-1, FT1 und 22 AWG, mit 80 °C und 300 V als Nennwerten der Isolierung: Die Kürzel bezeichnen den UL-Style und die Flammprüfungen.
- Rundes Kabel für eine ordentliche Verlegung: Ein einziges Rundkabel statt vier loser Adern: Es lässt sich sauber in Kabelkanälen, entlang von Sockelleisten und hinter Möbeln verlegen, auch in sichtbaren Bereichen.
- 1, 3 oder 5 Meter: Wählen Sie die passende Länge aus 1, 3 und 5 Metern: die kurze Variante für eine Verbindung in unmittelbarer Nähe, die lange, um den Controller weiter entfernt zu platzieren.
- Offene Enden: Das Kabel wird ohne Steckverbinder geliefert: Entfernen Sie den Mantel, isolieren Sie die Adern etwa 5 mm ab und löten Sie sie an den Streifen oder stecken Sie sie in einen 4-poligen Schnellverbinder.
- Verlängerung für den Streifen: Verwenden Sie es als Verlängerung zwischen Streifen und RGB-Controller, um den Streifen nach einer Ecke fortzusetzen oder von einem Möbelstück zum anderen zu führen.
- Für LEDs und mehr: Es wurde für RGB-LED-Streifen mit 12 und 24 V entwickelt, eignet sich aber auch für andere vieradrige Niederspannungsverkabelungen, etwa für Leuchten und kleine Geräte.
- Gleichmäßiges Licht: Halten Sie das Kabel bei leistungsstarken Streifen und langen Leitungswegen möglichst kurz und speisen Sie den Strom an mehreren Punkten ein, damit das Licht bis zum Ende gleichmäßig bleibt.
- Passives Zubehör: Keine App, kein Protokoll: Das Kabel verbindet sich nicht mit dem WLAN. Streifen, Controller und Netzteil sind separat erhältlich.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
22 AWG 4-Pin RGB-LED-Streifenkabel: Vier farbige Drähte in einem runden Kabel
Das 4-polige RGB-LED-Streifenkabel mit Schutzschlauch verbindet einen RGB-Streifen mit seinem Controller oder zwei Streifenabschnitte miteinander. Es führt die vier Adern des gemeinsamen Pluspols sowie die roten , grünen und blauen Kanäle in einem einzigen runden Kabel zusammen. Die Leiter sind schwarz, grün, rot und blau und bestehen jeweils aus 0,34 mm² (22 AWG) Litzen aus elektrolytischem Kupfer mit flammhemmender PVC-Isolierung. Ein weißer PVC-Außenmantel hält die Adern zusammen und schützt sie auf der gesamten Länge. Die Enden sind offen und ohne Stecker, sodass das Kabel als Verlängerungskabel verwendet werden kann. Es ist in drei Längen erhältlich: 1, 3 oder 5 Meter .
So schließen Sie den LED-Streifen in fünf Schritten an – ganz ohne Steckverbinder
Das Kabel wird in fünf Schritten an den LED-Streifen gelötet, wie in der Abbildung gezeigt. Zuerst werden die Lötpads am Rand des Streifens verlötet . Anschließend wird die äußere Ummantelung auf einigen Zentimetern abisoliert, ohne die darunterliegende Drahtisolierung zu beschädigen. Jeder Draht wird ca. 5 mm der Isolierung abisoliert . Die Enden der Leiter werden verlötet und an die Lötpads gelötet. Dabei wird für jeden Pin die gleiche Farbe verwendet. Die Abkürzungen auf dem Streifen und dem Controller sind zu beachten. Alternativ kann ein 4-poliger RGB-Schnellverbinder verwendet werden, um den Streifen mit dem Kabel zu verbinden : Die abisolierten Drähte werden an einem Ende und der Streifen am anderen Ende eingesteckt.
Einsatzmöglichkeiten: Gaming-Stationen, Heimkinos, Küchen und Geschäfte
Das Kabel ist besonders praktisch, wenn der LED-Streifen weit vom Controller oder Netzteil entfernt ist. In einem Gaming-Setup überträgt es die Signale vom Schreibtisch zum Streifen hinter dem Monitor; in einem Heimkino verbindet es den Streifen unter dem TV-Möbel mit dem darin versteckten Controller. In der Küche verbindet es die Streifen unter Schränken und Regalen; in einem Geschäft beleuchtet es Vitrinen und Auslagen. Dank der Außenummantelung eignet es sich auch für exponierte Bereiche, wo vier lose Kabel unschön aussehen würden. Zur Steuerung der Farben per App benötigen Sie einen Controller, wie beispielsweise den Tuya WiFi RGB Controller mit Fernbedienung . Das Kabel arbeitet mit Niederspannung und ist nicht an das Stromnetz des Hauses angeschlossen.
Gleiche 0,34 mm²-Konstruktion mit 2, 4, 5 und 6 Drähten für jeden Streifentyp
Die gleiche Konstruktion mit 0,34 mm² Leiterquerschnitt und Außenmantel ist mit 2 Adern für einfarbige LED-Streifen, 4 Adern für RGB-Streifen (wie dieser), 5 Adern für RGBW-Streifen und 6 Adern für RGB+CCT-Streifen (siehe Abbildung) erhältlich. Diese Version hat einen weißen Mantel und vier Adern: schwarz, grün, rot und blau. Falls Sie ein Flachkabel ohne Außenmantel bevorzugen, gibt es auch ein 4-poliges Flachkabel für RGB-LED-Streifen mit denselben Farben und demselben Querschnitt. Für die Stromversorgung des LED-Streifens ist außerdem ein 4-poliger RGB-Streifen-zu-Netzteil-Stecker in der passenden Breite für Ihren Streifen erhältlich.
Flammhemmende PVC-Isolierung, AWM 2464, VW-1 und FT1
Jeder Leiter verfügt über eine eigene flammhemmende PVC- Isolierung. Der PVC-Außenmantel bildet eine zweite Schutzschicht um die vier Adern. Die Kabel sind nach AWM 2464, VW-1, FT1 und 22 AWG zertifiziert und für eine Isolationstemperatur von 80 °C und eine Nennspannung von 300 V ausgelegt. AWM 2464 ist die UL-zugelassene Norm für mehradrige, ummantelte Kabel. VW-1 und FT1 sind flammhemmend geprüft und gewährleisten somit, dass sich kein Feuer ausbreitet. Das PVC bleibt weich und lässt sich mit handelsüblichen Abisolierzangen abisolieren: Zuerst den Außenmantel entfernen, dann die einzelnen Adern auf die für die Klemme oder das Anschlussfeld benötigte Länge abisolieren.
CU-ETP1 Elektrolytkupfer und PVC-Mantel für ein robustes und flexibles Kabel
Die Leiter bestehen aus geglühtem Elektrolytkupfer CU-ETP1 gemäß DIN EN 13602 : Dieses hochreine Kupfer leitet Strom gut und hat einen geringen Widerstand. Durch das Glühen wird es weich. Jede Ader besteht aus feinen Litzen, sodass das Kabel problemlos um Ecken und durch enge Stellen verlegt werden kann, ohne zu brechen. Der Außenmantel hält die vier Adern ordentlich zusammen und schützt sie vor Stößen und Abrieb, beispielsweise beim Verlegen des Kabels hinter Möbeln oder durch eine Öffnung. Bei leistungsstarken LED-Streifen und langen Strecken empfiehlt es sich, das Kabel so kurz wie möglich zu halten und die Stromversorgung über mehrere Anschlüsse zu gewährleisten. Zum Zubehör und den Verbindern für LED-Streifen gehören Klemmen, Stecker und Netzteile.
Häufig gestellte Fragen
Wozu dienen die vier Drähte?
Sie enthalten die vier Pins eines RGB-LED-Streifens: den gemeinsamen Pluspol sowie die roten, grünen und blauen Kanäle.
Wie ordne ich die Kabelfarben den Pins zu?
Beachten Sie die auf dem Streifen und dem Controller aufgedruckten Markierungen und verwenden Sie immer die gleiche Farbe für den gleichen Pin, von einem Ende des Kabels zum anderen.
Welchen Querschnitt haben die Leiter?
0,34 mm², d. h. 22 AWG. Die Leiter bestehen aus verseiltem, geglühtem Elektrolytkupfer CU-ETP1.
Wozu dient die äußere Hülle?
Es hält die vier Drähte zu einem einzigen runden Kabel zusammen und schützt sie vor Stößen und Scheuern: Es ist ordentlicher in den freiliegenden Abschnitten und in den Kanälen.
Wie kann ich es ohne Löten anschließen?
Mit einem 4-poligen RGB-Streifen-zu-Kabel-Schnellverbinder : Entfernen Sie die Ummantelung, isolieren Sie die Drähte auf einer Länge von ca. 5 mm ab und führen Sie sie in den Verbinder ein, dann führen Sie den Streifen von der anderen Seite ein.
Welche Längen gibt es?
1, 3 oder 5 Meter. Die Länge kann anhand der Produktvarianten ausgewählt werden.
Ist dieses Produkt für 12-V- und 24-V-Streifen geeignet?
Ja. Das Kabel überträgt die Versorgungsspannung unverändert, egal ob 12 V oder 24 V.
Wie kann ich Lichteinfälle auf langen Strecken vermeiden?
Halten Sie das Kabel so kurz wie möglich und führen Sie bei leistungsstarken oder langen LED-Streifen die Stromversorgung von mehreren Punkten am Streifen ab.
Gibt es Kabel für andere Arten von LED-Streifen?
Ja. Es gibt auch Flachbandkabel für einfarbige , CCT- , RGBW- und RGB+CCT- Streifen mit dem gleichen Querschnitt von 0,34 mm².
Kann es im Freien verwendet werden?
Ja, wenn es geschützt ist: Im Außenbereich sollte es durch einen Schutzmantel oder ein Rohr geführt und die Verbindungsstellen gut vor Wasser geschützt werden.
Kann ich es für 230-V-Netzspannung verwenden?
Nein. Es handelt sich um ein dünnes 0,34 mm² Kabel, das für die Niederspannungsschaltungen von LED-Streifen entwickelt wurde: 230-V-Haussysteme benötigen Kabel mit wesentlich größerem Querschnitt.
Benötigen Sie eine App oder eine Zentrale?
Nein. Es handelt sich um ein passives Kabel: Die intelligenten Funktionen hängen vom Controller ab, an den Sie die Leiste anschließen.
Tuya-CB4104-1m
Technische Daten
- Stimmenkontrolle
- Keine
- Dirigentenabschnitt
- 0,34 mm²
- Geeignet für LEDs
- RGB
- Anzahl der PINs
- 4 PINS
- Nennspannung
- 300V
- Isoliermaterial
- PVC
- Art der unterstützten LEDs
- RGB
- AWG
- 22
- Moderator
- Kupfer
- Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (eigenständig)
- Ideal für
- Licht & LED
- Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 425135527168
- ean13
- 4251355271683
- Hersteller-Teilenummer (MPN)
- Tuya CB4104 1m
