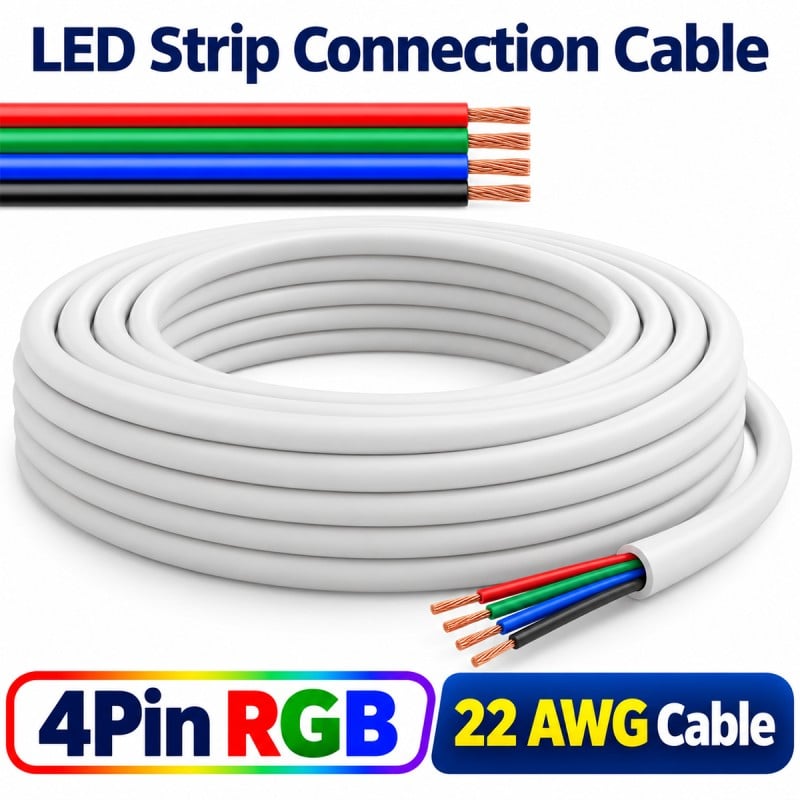

Câble multiconducteur gainé pour bandes LED RGB 4 broches 22 AWG
1,99 €
TTC
Aucun avis pour le moment
- Quatre fils dans une gaine : les quatre conducteurs d'un ruban RGB, le positif commun et les canaux rouge, vert et bleu, passent dans une seule gaine extérieure blanche.
- Quatre couleurs différentes : les conducteurs sont noir, vert, rouge et bleu : vous identifiez chaque fil d'un coup d'œil et conservez la même couleur pour la même broche, d'un bout à l'autre.
- Section 22 AWG : chaque conducteur présente une section de 0,34 mm² (22 AWG) et se compose de brins fins : le câble reste souple et se plie sans se casser.
- Cuivre électrolytique : les conducteurs sont en cuivre électrolytique recuit CU-ETP1 conforme à la norme DIN EN 13602, qui conduit bien le courant avec une faible résistance.
- Double isolation : chaque fil possède sa propre isolation en PVC retardateur de flamme et la gaine extérieure en PVC ajoute une protection supplémentaire sur toute la longueur.
- Caractéristiques du câble : AWM 2464, VW-1, FT1 et 22 AWG, avec 80 °C et 300 V comme valeurs nominales de l'isolation : les sigles indiquent le style UL et les essais de résistance à la flamme.
- Câble rond pour une installation soignée : un seul câble rond à la place de quatre fils séparés : il passe proprement dans les goulottes, le long des plinthes et derrière les meubles, même sur les parties visibles.
- 1, 3 ou 5 mètres : choisissez la longueur qu'il vous faut parmi 1, 3 et 5 mètres : la version courte pour un raccordement à proximité, la version longue pour déporter le contrôleur.
- Extrémités libres : le câble est sans connecteurs : retirez la gaine, dénudez les fils sur environ 5 mm et soudez-les au ruban, ou insérez-les dans un connecteur rapide à 4 broches.
- Rallonge pour le ruban : utilisez-le comme rallonge entre le ruban et le contrôleur RGB, pour prolonger le ruban après un angle ou le faire passer d'un meuble à l'autre.
- Pour les LED, et pas seulement : conçu pour les rubans LED RGB de 12 et 24 V, il convient également à d'autres câblages à quatre fils basse tension, comme ceux des lampes et des petits appareils.
- Lumière uniforme : avec des rubans puissants et de grandes longueurs, gardez le câble aussi court que possible et prévoyez plusieurs points d'alimentation afin que la lumière reste uniforme jusqu'au bout.
- Accessoire passif : aucune application, aucun protocole : le câble ne se connecte pas au WiFi. Le ruban, le contrôleur et l'alimentation sont vendus séparément.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Câble pour bande LED RGB 4 broches 22 AWG : quatre fils de couleur dans un câble rond
Le câble pour ruban LED RGB à 4 broches avec gaine permet de connecter un ruban RGB à son contrôleur, ou deux sections de ruban entre elles, et regroupe les quatre fils (positif et rouge , vert et bleu) en un seul câble rond. Les conducteurs, noir, vert, rouge et bleu, sont en cuivre électrolytique multibrins de 0,34 mm² (22 AWG) et isolés par une gaine en PVC ignifugé. Une gaine extérieure en PVC blanc maintient et protège les conducteurs sur toute leur longueur. Les extrémités sont libres, sans connecteurs, et le câble peut servir de rallonge. Il est disponible en trois longueurs : 1, 3 ou 5 mètres .
Comment se connecter à la bande en cinq étapes, sans connecteurs
Le câble est soudé à la bande LED en cinq étapes, comme illustré. Commencez par souder les pastilles sur le bord de la bande. Dénudez ensuite quelques centimètres de la gaine extérieure , sans toucher à l'isolant des fils sous-jacents, et dénudez chaque fil sur environ 5 mm . Soudez les extrémités des conducteurs aux pastilles, en utilisant la même couleur pour chaque broche d'une extrémité à l'autre du câble : suivez les abréviations imprimées sur la bande et sur le contrôleur. Si vous préférez ne pas souder, utilisez un connecteur rapide RGB 4 broches entre la bande et le câble : insérez les fils dénudés à une extrémité et la bande à l'autre.
Où l'utiliser : Stations de jeux, cinémas maison, cuisines et magasins
Ce câble est pratique lorsque la bande LED est éloignée du contrôleur ou de l'alimentation. Dans une configuration de jeu, il achemine les signaux du bureau jusqu'à la bande LED située derrière l'écran ; dans un home cinéma , il relie la bande LED sous le meuble TV au contrôleur dissimulé à l'intérieur. Dans la cuisine, il permet de connecter les bandes LED sous les placards et les étagères ; dans un magasin , il éclaire les vitrines et les présentoirs. Sa gaine extérieure le rend également adapté aux zones exposées, où quatre fils apparents seraient disgracieux. Pour contrôler les couleurs depuis l'application, un contrôleur, tel que le contrôleur Tuya WiFi RGB avec télécommande , est nécessaire. Ce câble fonctionne en basse tension et n'est pas raccordé au réseau électrique domestique.
Même construction de 0,34 mm² avec 2, 4, 5 et 6 fils pour chaque type de bande
Ce même câble, avec des conducteurs de 0,34 mm² et une gaine extérieure, est disponible en versions 2 fils pour les rubans monochromes, 4 fils pour les rubans RGB (comme celui-ci), 5 fils pour les rubans RGBW et 6 fils pour les rubans RGB+CCT (voir image). Cette version possède une gaine blanche et quatre conducteurs : noir, vert, rouge et bleu. Si vous préférez un câble plat sans gaine extérieure, un câble plat 4 broches pour rubans LED RGB est également disponible, avec les mêmes couleurs et la même section. Pour alimenter le ruban, un connecteur 4 broches RGB adapté à votre ruban est également proposé.
Isolation en PVC ignifugé, AWM 2464, VW-1 et FT1
Chaque conducteur est isolé individuellement avec une gaine extérieure en PVC ignifugé , et cette gaine forme une seconde couche autour des quatre fils. Les câbles sont conformes aux normes AWM 2464, VW-1, FT1 et 22 AWG , avec des températures d'isolation et des tensions nominales de 80 °C et 300 V. La norme AWM 2464 est homologuée UL pour les câbles multiconducteurs gainés, tandis que les normes VW-1 et FT1 ont subi des tests de résistance à la flamme, garantissant ainsi que le câble ne propage pas le feu. Le PVC reste souple et peut être dénudé avec une pince à dénuder standard : retirez d'abord la gaine extérieure, puis dénudez chaque fil à la longueur nécessaire pour le raccordement à la borne ou à la pastille.
Câble robuste et flexible en cuivre électrolytique CU-ETP1 et gaine PVC
Les conducteurs sont en cuivre électrolytique recuit CU-ETP1 , conforme à la norme DIN EN 13602 : ce cuivre de haute pureté assure une excellente conductivité et une faible résistance, et le recuit le rend souple. Chaque fil est composé de brins fins, ce qui permet au câble de se courber dans les angles et les espaces restreints sans se rompre. La gaine extérieure maintient les quatre fils bien organisés et les protège des chocs et des frottements, par exemple lorsque le câble passe derrière un meuble ou dans un trou. Pour les rubans LED puissants et de grandes longueurs, il est conseillé de minimiser la longueur du câble et d'alimenter le tout depuis plusieurs points. Parmi les accessoires et connecteurs pour rubans LED, vous trouverez des bornes, des connecteurs et des alimentations.
Foire aux questions
À quoi servent ces quatre fils ?
Elles comportent les quatre broches d'une bande LED RGB : le positif commun et les canaux rouge, vert et bleu.
Comment faire correspondre les couleurs des fils aux broches ?
Suivez les marquages imprimés sur la bande et sur le contrôleur et utilisez toujours la même couleur pour la même broche, d'une extrémité du câble à l'autre.
Quelle est la section des conducteurs ?
0,34 mm², soit 22 AWG. Les conducteurs sont en cuivre électrolytique recuit multibrins CU-ETP1.
À quoi sert la gaine extérieure ?
Il regroupe les quatre fils en un seul câble rond et les protège des chocs et des frottements : il est plus propre dans les parties exposées et dans les goulottes.
Comment puis-je le connecter sans soudure ?
Avec un connecteur rapide pour bande LED RGB à 4 broches : retirez la gaine, dénudez les fils sur environ 5 mm et insérez-les dans le connecteur, puis insérez la bande LED par l’autre extrémité.
Quelles sont les longueurs disponibles ?
1, 3 ou 5 mètres. La longueur peut être choisie parmi les différentes versions du produit.
Ce produit convient-il aux bandes LED 12V et 24V ?
Oui. Le câble transporte la tension d'alimentation telle quelle, qu'elle soit de 12 V ou de 24 V.
Comment éviter les baisses de luminosité sur les longues distances ?
Utilisez un câble aussi court que possible et, pour les multiprises puissantes ou longues, alimentez-les à partir de plusieurs points de la multiprise.
Existe-t-il des câbles pour d'autres types de bandes LED ?
Oui. Il existe également des câbles plats pour les rubans monochromes , CCT , RGBW et RGB+CCT , avec la même section de 0,34 mm².
Peut-on l'utiliser à l'extérieur ?
Oui, à condition qu'il soit protégé : à l'extérieur, faites-le passer dans une gaine ou un conduit et protégez bien les joints de l'eau.
Puis-je l'utiliser sur une alimentation secteur de 230 V ?
Non. Il s'agit d'un câble fin de 0,34 mm², conçu pour les circuits basse tension des rubans LED : les systèmes domestiques 230 V nécessitent des câbles de section beaucoup plus importante.
Avez-vous besoin d'une application ou d'une plateforme ?
Non. C'est un câble passif : les fonctions intelligentes dépendent du contrôleur auquel vous connectez la bande.
Tuya-CB4104-1m
Fiche technique
- Commande vocale
- Aucun
- Section conducteur
- 0,34 mm²
- Convient aux LED
- RVB
- Quantité de codes PIN
- 4 BROCHES
- Tension nominale
- 300V
- Matériau isolant
- PVC
- Type de LED pris en charge
- RVB
- AWG
- 22
- Animateur
- Cuivre
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 425135527168
- EAN-13
- 4251355271683
- MPN
- Tuya CB4104 1m
