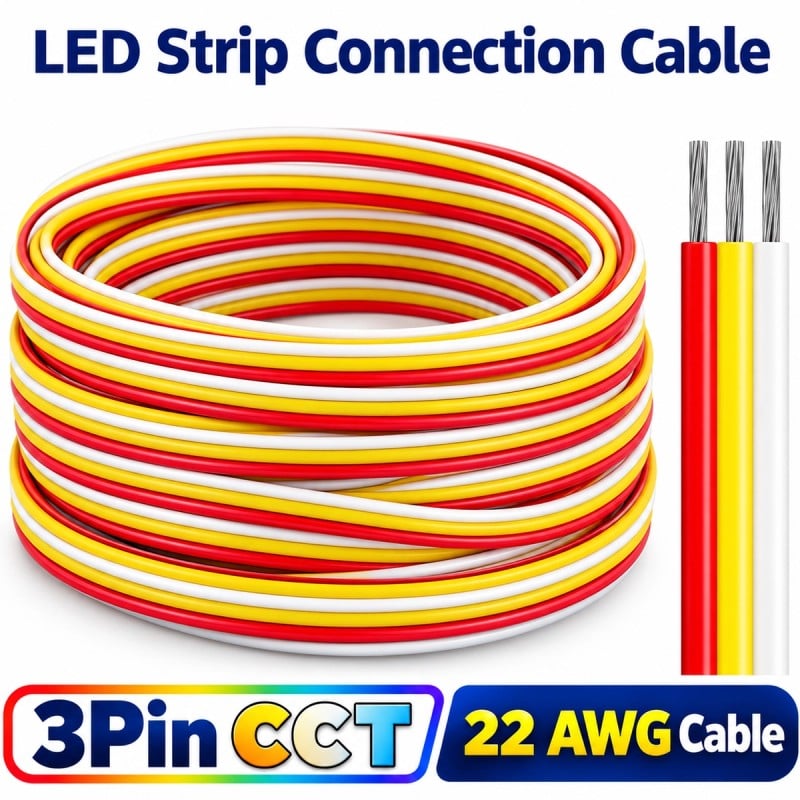

Câble pour bande LED CCT à 3 broches 22 AWG 0,34 mm²
1,39 €
TTC
Aucun avis pour le moment
- Trois fils pour le CCT : relie les trois broches d'un ruban LED CCT au contrôleur : le positif commun et les canaux du blanc chaud et du blanc froid.
- Rouge, blanc et jaune : les conducteurs sont de trois couleurs différentes : identifiez chaque fil au premier coup d'œil et conservez la même couleur pour la même broche d'un bout à l'autre.
- Section 22 AWG : chaque conducteur présente une section de 0,34 mm² (22 AWG) et se compose de 17 brins de 0,16 mm : il reste souple et se plie sans se rompre.
- Cuivre étamé : les brins sont en cuivre étamé, qui résiste à l'oxydation dans le temps et facilite l'adhérence de l'étain lorsque vous soudez le câble aux pastilles du ruban.
- Isolation en PVC : chaque fil possède sa propre gaine en PVC retardateur de flamme (AWM 1007, VW-1 et FT1), avec une tension nominale de 300 V et une température admissible jusqu'à 80 °C.
- Câble plat de 4,86 mm : les trois fils sont disposés côte à côte dans une nappe de 4,86 mm de large et de 1,6 mm d'épaisseur : elle passe dans les profilés en aluminium, les goulottes et derrière les meubles.
- Fils séparables : les conducteurs se séparent les uns des autres aux extrémités, ce qui permet de relier chaque fil à sa borne ou pastille sans couper la gaine des autres.
- 1, 3 ou 5 mètres : choisissez la longueur adaptée à vos besoins parmi 1, 3 et 5 mètres : un câble court pour un raccordement à proximité, un câble long pour déporter le contrôleur.
- Extrémités libres : le câble est sans connecteurs : vous pouvez le souder au ruban, le serrer dans les bornes du contrôleur ou l'insérer dans un connecteur rapide à 3 broches.
- Rallonge pour le ruban : utilisez-le comme rallonge entre le ruban et le contrôleur, pour relier deux sections après un angle ou pour prolonger l'éclairage d'un meuble à l'autre.
- Également pour les rubans monochromes : avec un ruban monochrome, utilisez deux fils pour le positif et le négatif et laissez le troisième libre, en isolant son extrémité.
- Lumière uniforme : avec des rubans puissants et de grandes longueurs, gardez le câble aussi court que possible et prévoyez plusieurs points d'alimentation pour conserver une lumière uniforme jusqu'au bout.
- Accessoire passif : aucune application, aucun protocole : le câble ne se connecte pas au WiFi. Le ruban, le contrôleur et l'alimentation sont vendus séparément.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Câble pour ruban LED CCT 3 broches 22 AWG, rouge, blanc, jaune, cuivre étamé
Le câble pour ruban LED CCT à 3 broches permet de connecter un ruban LED blanc dimmable à son contrôleur, ou deux sections de ruban entre elles. Il transporte le positif commun et les deux canaux ( blanc chaud et blanc froid) sur trois fils distincts. Les conducteurs sont rouge, blanc et jaune, ce qui permet de conserver le même ordre d'une extrémité à l'autre sans confusion. Chaque fil a une section de 0,34 mm² (22 AWG) , est composé de 17 brins de cuivre étamé et isolé avec du PVC ignifugé. Le ruban mesure 4,86 mm de large et 1,6 mm de haut : il s'insère dans les profilés et conduits en aluminium. Ses extrémités sont libres, sans connecteurs, et il peut être utilisé comme rallonge. Il est disponible en trois longueurs : 1, 3 ou 5 mètres .
Fils de cuivre étamé : moins d’oxydation et soudure plus facile
Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm de diamètre. L'étain recouvre le cuivre et le protège de l'oxydation, qui, avec le temps, noircit les fils exposés et fragilise les contacts. Il facilite également le soudage : l'étain adhère instantanément aux brins et aux pastilles du conducteur, même avec un fer à souder de faible puissance. Le cuivre conduit le courant avec une faible résistance , tandis que la finesse des brins assure la souplesse du câble dans les angles et les espaces restreints. Avant de serrer un fil dans une borne, torsadez bien les brins afin qu'aucun ne reste libre et ne touche le conducteur adjacent.
Domaines d'application : Bandes LED CCT, lampes et petits câblages électroniques
Ce câble est conçu pour les rubans LED CCT à 3 broches, c'est-à-dire ceux qui combinent blanc chaud et blanc froid. Utilisez-le comme rallonge entre le ruban et le contrôleur, par exemple lorsque ce dernier est installé dans un meuble et que le faisceau passe sous les meubles, dans une rainure au plafond ou derrière un miroir de salle de bain. Il permet également de reconnecter le ruban après un angle ou une porte. Il est compatible avec des rubans comme le ruban LED COB CCT 24 V. Pour régler la couleur et la luminosité via l'application, un contrôleur à deux canaux, tel que le contrôleur Tuya WiFi et RF à 2 canaux, est nécessaire. Ce câble convient également aux installations basse tension, mais n'est pas compatible avec les systèmes électriques domestiques 230 V.
Câble de section 0,34 mm², calibre 22 AWG, de 4,86 mm de large et 1,6 mm de haut.
Les trois conducteurs (rouge, blanc et jaune) sont disposés côte à côte dans un ruban de 4,86 mm de large et 1,6 mm de haut . Chaque conducteur a une section de 0,34 mm² , équivalente à 22 AWG , et est composé de 17 brins de 0,16 mm. Ce câble fin et discret s'insère facilement dans les profilés en aluminium pour rubans LED, sous les plinthes et dans les conduits de petit diamètre, et se dissimule aisément derrière les meubles. Pour le connecter au ruban sans soudure, utilisez un connecteur d'alimentation à 3 broches pour ruban LED CCT, de largeur appropriée. Pour les rubans puissants et les longues distances, il est conseillé de limiter la longueur du câble au strict minimum.
Isolation en PVC ignifugé, 300 V et jusqu'à 80 °C
Chaque conducteur est gainé de PVC ignifugé , portant les abréviations VW-1 et FT1 : il s’agit de deux tests de résistance à la flamme pour fils isolés, qui garantissent que la gaine ne propage pas le feu. L’isolation supporte une tension nominale de 300 V et une température maximale de 80 °C , comme indiqué sur la gaine. Le PVC reste souple et peut être dénudé à l’aide d’une pince à dénuder standard. Les trois fils sont ensuite séparés manuellement à leurs extrémités jusqu’à la longueur souhaitée. Parmi les accessoires et connecteurs pour rubans LED, vous trouverez des connecteurs rapides, des bornes et des alimentations pour réaliser le raccordement.
Foire aux questions
À quoi servent ces trois fils ?
Elles comportent les trois broches d'une bande LED CCT : le positif commun et les canaux blanc chaud et blanc froid.
Comment faire correspondre les couleurs des fils aux broches ?
Suivez les marquages imprimés sur la bande et sur le contrôleur et utilisez toujours la même couleur pour la même broche, d'une extrémité du câble à l'autre.
Quelle est la section des conducteurs ?
0,34 mm², soit 22 AWG. Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm.
Le câble possède-t-il des connecteurs ?
Non. Les extrémités sont libres : vous pouvez les souder à la bande, les fixer aux bornes du contrôleur ou les brancher à un connecteur rapide à 3 broches.
Quelles sont les longueurs disponibles ?
1, 3 ou 5 mètres. La longueur peut être choisie parmi les différentes versions du produit.
Comment éviter les baisses de luminosité sur les longues distances ?
Utilisez un câble aussi court que possible et, pour les multiprises puissantes ou longues, alimentez-les à partir de plusieurs points de la multiprise.
Est-ce acceptable pour une rayure d'une seule couleur ?
Oui. On utilise deux conducteurs pour le positif et le négatif et on laisse le troisième libre, en isolant son extrémité.
Existe-t-il des câbles pour d'autres types de bandes LED ?
Oui. Dans la même gamme, il existe des câbles pour les bandes LED monochromes , RGB , RGBW , RGB+CCT et adressables .
Peut-on l'utiliser à l'extérieur ?
Oui, à condition qu'il soit protégé : à l'extérieur, faites-le passer dans une gaine ou un conduit et protégez bien les joints de l'eau.
Puis-je l'utiliser sur une alimentation secteur de 230 V ?
Non. Il s'agit d'un câble fin de 0,34 mm², conçu pour les circuits basse tension des rubans LED : les systèmes domestiques 230 V nécessitent des câbles de section beaucoup plus importante.
Avez-vous besoin d'une application ou d'une plateforme ?
Non. C'est un câble passif : les fonctions intelligentes dépendent du contrôleur auquel vous connectez la bande.
Tuya-CB3150-1m
Fiche technique
- Commande vocale
- Aucun
- Section conducteur
- 0,34 mm²
- Convient aux LED
- TDC
- Longueur
- 4.86mm
- Quantité de codes PIN
- 3 BROCHES
- Tension nominale
- 300V
- Matériau isolant
- PVC
- Type de LED pris en charge
- CCT Blanc Variable
- AWG
- 22
- Animateur
- Cuivre étamé
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (Wi-Fi / autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 937891940539
- EAN-13
- 9378919405393
- MPN
- Tuya CB3150 1m
