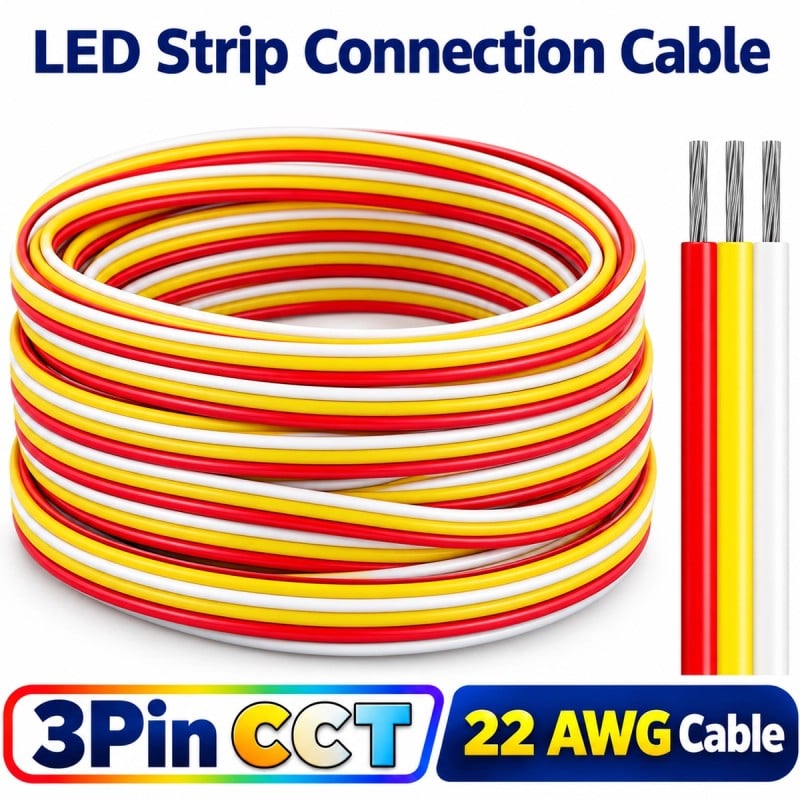

CCT 3-Pin-LED-Streifenkabel 22 AWG 0,34 mm²
1,39 €
Bruttopreis
Derzeit keine Bewertung
- Drei Adern für CCT: Verbindet die drei Anschlüsse eines CCT-LED-Streifens mit dem Controller: den gemeinsamen Pluspol sowie die Kanäle für Warmweiß und Kaltweiß.
- Rot, Weiß und Gelb: Die Adern haben drei unterschiedliche Farben: So erkennen Sie jede Ader auf einen Blick und verwenden für denselben Anschluss durchgehend dieselbe Farbe.
- Querschnitt 22 AWG: Jeder Leiter hat einen Querschnitt von 0,34 mm² (22 AWG) und besteht aus 17 Einzeldrähten mit jeweils 0,16 mm Durchmesser: Er bleibt flexibel und lässt sich biegen, ohne zu brechen.
- Verzinntes Kupfer: Die Einzeldrähte bestehen aus verzinntem Kupfer, das dauerhaft oxidationsbeständig ist und sich gut mit Lötzinn benetzen lässt, wenn Sie das Kabel an die Lötpads des Streifens löten.
- PVC-Isolierung: Jede Ader besitzt eine eigene Isolierung aus flammhemmendem PVC (AWM 1007, VW-1 und FT1), ausgelegt für eine Nennspannung von 300 V und Temperaturen bis 80 °C.
- 4,86 mm breites Flachbandkabel: Die drei Adern liegen nebeneinander und bilden ein 4,86 mm breites Band mit einer Höhe von 1,6 mm: Es lässt sich in Aluminiumprofilen, Kabelkanälen und hinter Möbeln verlegen.
- Trennbare Adern: Die Adern lassen sich an den Enden voneinander trennen. So führen Sie jede Ader zu ihrer Klemme oder ihrem Lötpad, ohne die Isolierung der anderen aufzuschneiden.
- 1, 3 oder 5 Meter: Wählen Sie die passende Länge aus 1, 3 und 5 Metern: die kurze Variante für eine Verbindung über kurze Distanz, die lange, um den Controller weiter entfernt zu platzieren.
- Offene Enden: Das Kabel wird ohne Steckverbinder geliefert: Sie können es an den Streifen löten, in den Klemmen des Controllers befestigen oder in einen 3-poligen Schnellverbinder stecken.
- Verlängerung für den Streifen: Verwenden Sie es als Verlängerung zwischen Streifen und Controller, um zwei Abschnitte über eine Ecke hinweg zu verbinden oder die Beleuchtung von einem Möbelstück zum anderen weiterzuführen.
- Auch für einfarbige Streifen: Bei einem einfarbigen Streifen verwenden Sie zwei Adern für Plus und Minus. Die dritte bleibt ungenutzt und wird am Ende isoliert.
- Gleichmäßiges Licht: Halten Sie das Kabel bei leistungsstarken Streifen und langen Leitungswegen möglichst kurz und speisen Sie die Stromversorgung an mehreren Punkten ein. So bleibt das Licht bis zum Ende gleichmäßig.
- Passives Zubehör: Keine App, kein Protokoll: Das Kabel stellt keine WLAN-Verbindung her. Streifen, Controller und Netzteil sind separat erhältlich.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
22 AWG 3-Pin CCT LED-Streifenkabel, Rot, Weiß, Gelb, verzinntes Kupfer
Das 3-polige CCT-LED-Streifenkabel verbindet einen dimmbaren weißen LED-Streifen mit seinem Controller oder zwei Streifenabschnitte miteinander. Es führt den gemeinsamen Pluspol sowie die beiden Kanäle für warmweißes und kaltweißes Licht auf drei separaten Adern. Die Adern sind rot, weiß und gelb, sodass die Reihenfolge von einem Ende zum anderen beibehalten wird und keine Verwechslungen auftreten. Jede Ader hat einen Querschnitt von 0,34 mm² (22 AWG) , besteht aus 17 verzinnten Kupferlitzen und ist mit flammhemmendem PVC isoliert. Der Streifen ist 4,86 mm breit und 1,6 mm hoch und passt in Aluminiumprofile und -rohre. Die Enden sind offen und ohne Verbinder, sodass der Streifen als Verlängerung verwendet werden kann. Er ist in drei Längen erhältlich: 1, 3 oder 5 Meter .
Verzinnte Kupferlitzen: weniger Oxidation und einfacheres Löten
Jeder Leiter besteht aus 17 verzinnten Kupferlitzen mit einem Durchmesser von je 0,16 mm. Das Zinn umhüllt das Kupfer und schützt es vor Oxidation, die mit der Zeit die freiliegenden Drähte dunkel werden lässt und die Kontakte unzuverlässiger macht. Es erleichtert auch das Löten: Das Zinn haftet sofort an den Litzen und Lötpads des Leiterstreifens, selbst mit einem Lötkolben geringer Leistung. Das Kupfer leitet Strom mit niedrigem Widerstand , während die dünnen Litzen das Kabel in Ecken und engen Bereichen flexibel halten. Bevor Sie einen Draht in eine Klemme einstecken, verdrillen Sie die Litzen gut, sodass keine lose Litze den benachbarten Leiter berührt.
Anwendungsbereiche: CCT-LED-Streifen, Lampen und kleine elektronische Leitungen
Das Kabel ist für 3-polige CCT-LED-Streifen konzipiert, die sowohl warmweißes als auch kaltweißes Licht auf einem Streifen vereinen. Verwenden Sie es als Verlängerung zwischen Streifen und Controller, beispielsweise wenn sich der Controller in einem Schrank befindet und die Leuchte unter Schränken, in einer Deckennut oder hinter dem Badezimmerspiegel verläuft. Es eignet sich auch, um den Streifen nach einer Ecke oder Tür wieder anzuschließen. Verwenden Sie es mit Streifen wie dem 24V CCT COB-LED-Streifen . Um Farbe und Helligkeit per App anzupassen, benötigen Sie einen Zweikanal-Controller, wie beispielsweise den Tuya 2-Kanal-WLAN- und Funk-Controller . Das Kabel ist auch für andere Niederspannungsverkabelungen geeignet, jedoch nicht für 230V-Hausstromnetze.
0,34 mm², 22 AWG Querschnitt, in einem 4,86 mm breiten und 1,6 mm hohen Band
Die drei Leiter – rot, weiß und gelb – sind nebeneinander auf einem 4,86 mm breiten und 1,6 mm hohen Flachbandkabel angeordnet. Jeder Leiter hat einen Querschnitt von 0,34 mm² , entsprechend 22 AWG , und besteht aus 17 Litzen mit je 0,16 mm Durchmesser. Das schmale, flache Kabel passt durch Aluminium-LED-Streifenprofile, unter Fußleisten und in kleinere Kabelkanäle und lässt sich leicht hinter Möbeln verstecken. Zum Anschluss an den LED-Streifen ohne Löten kann ein 3-poliger CCT-Streifenverbinder mit der passenden Breite verwendet werden. Bei leistungsstarken LED-Streifen und langen Strecken sollte das Kabel so kurz wie möglich gehalten werden.
Flammhemmende PVC-Isolierung, 300 V und bis zu 80 °C
Jeder Leiter ist mit einem eigenen flammhemmenden PVC- Mantel umhüllt, auf dem die Abkürzungen VW-1 und FT1 aufgedruckt sind. Diese beiden Kennzeichnungen stehen für zwei Flammprüfungen isolierter Drähte und bestätigen, dass der Mantel kein Feuer weiterleitet. Die Isolierung hält einer Nennspannung von 300 V und einer Temperatur von bis zu 80 °C stand, wie auf dem Mantel angegeben. Der PVC-Mantel bleibt weich und lässt sich mit einer handelsüblichen Abisolierzange abisolieren. Die drei Adern werden an den Enden von Hand auf die gewünschte Länge abgetrennt. Zum Zubehör und den Steckverbindern für LED-Streifen gehören Schnellverbinder, Klemmen und Netzteile für den vollständigen Anschluss.
Häufig gestellte Fragen
Wozu dienen die drei Drähte?
Sie enthalten die drei Pins eines CCT-LED-Streifens: den gemeinsamen Pluspol sowie die Kanäle für Warmweiß und Kaltweiß.
Wie ordne ich die Kabelfarben den Pins zu?
Beachten Sie die auf dem Streifen und dem Controller aufgedruckten Markierungen und verwenden Sie immer die gleiche Farbe für den gleichen Pin, von einem Ende des Kabels zum anderen.
Welchen Querschnitt haben die Leiter?
0,34 mm² bzw. 22 AWG. Jeder Leiter besteht aus 17 Litzen aus 0,16 mm verzinntem Kupfer.
Hat das Kabel Anschlüsse?
Nein. Die Enden sind frei: Sie können sie an den Streifen löten, in die Klemmen des Controllers klemmen oder in einen 3-poligen Schnellverbinder stecken.
Welche Längen gibt es?
1, 3 oder 5 Meter. Die Länge kann anhand der Produktvarianten ausgewählt werden.
Wie kann ich Lichteinfälle auf langen Strecken vermeiden?
Halten Sie das Kabel so kurz wie möglich und führen Sie bei leistungsstarken oder langen LED-Streifen die Stromversorgung von mehreren Punkten am Streifen ab.
Ist das für einen einfarbigen Streifen in Ordnung?
Ja. Man verwendet zwei Leiter für Plus und Minus und lässt den dritten frei, indem man sein Ende isoliert.
Gibt es Kabel für andere Arten von LED-Streifen?
Ja. In derselben Serie gibt es Kabel für einfarbige , RGB- , RGBW- , RGB+CCT- und adressierbare LED-Streifen.
Kann es im Freien verwendet werden?
Ja, wenn es geschützt ist: Im Außenbereich sollte es durch einen Schutzmantel oder ein Rohr geführt und die Verbindungsstellen gut vor Wasser geschützt werden.
Kann ich es für 230-V-Netzspannung verwenden?
Nein. Es handelt sich um ein dünnes 0,34 mm² Kabel, das für die Niederspannungsschaltungen von LED-Streifen entwickelt wurde: 230-V-Haussysteme benötigen Kabel mit wesentlich größerem Querschnitt.
Benötigen Sie eine App oder eine Zentrale?
Nein. Es handelt sich um ein passives Kabel: Die intelligenten Funktionen hängen vom Controller ab, an den Sie die Leiste anschließen.
Tuya-CB3150-1m
Technische Daten
- Stimmenkontrolle
- Keine
- Dirigentenabschnitt
- 0,34 mm²
- Geeignet für LEDs
- CCT
- Länge
- 4.86mm
- Anzahl der PINs
- 3 PINS
- Nennspannung
- 300V
- Isoliermaterial
- PVC
- Art der unterstützten LEDs
- CCT-Weißvariable
- AWG
- 22
- Moderator
- Verzinntes Kupfer
- Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (WLAN / eigenständig)
- Ideal für
- Licht & LED
- Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 937891940539
- ean13
- 9378919405393
- Hersteller-Teilenummer (MPN)
- Tuya CB3150 1m
