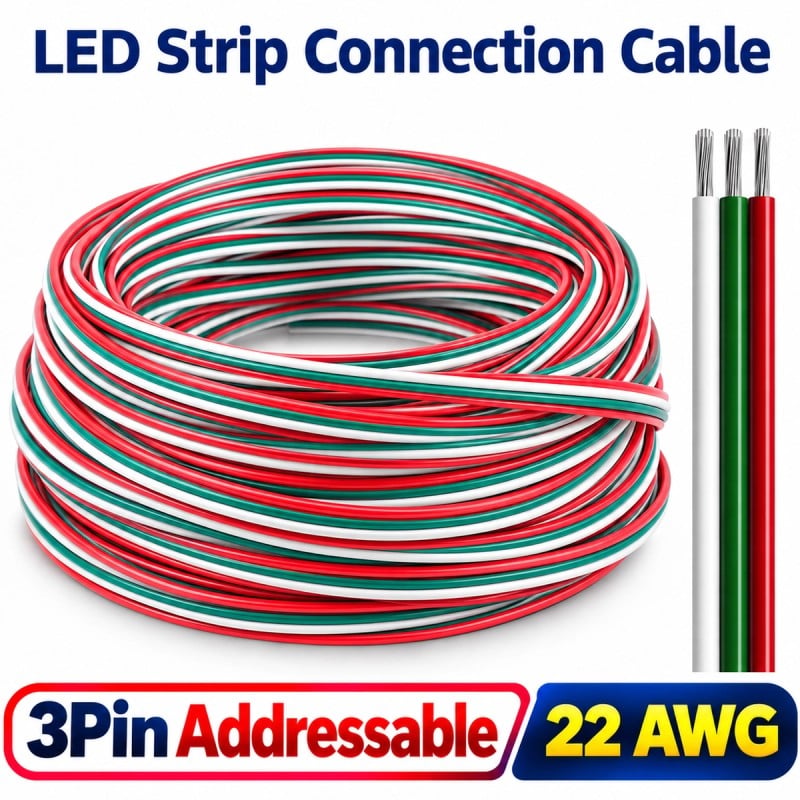

3-poliges adressierbares LED-Streifenkabel 22 AWG 0,34 mm²
1,39 €
Bruttopreis
Derzeit keine Bewertung
- Drei Adern für adressierbare LED-Streifen: verbindet die drei Pins eines adressierbaren LED-Streifens mit dem Controller: Pluspol, Datensignal und Minuspol.
- Rot, Grün und Weiß: die Leiter haben drei unterschiedliche Farben: So erkennen Sie jede Ader auf einen Blick und verwenden durchgehend dieselbe Farbe für denselben Pin.
- Querschnitt 22 AWG: jeder Leiter hat einen Querschnitt von 0,34 mm² (22 AWG) und besteht aus 17 Einzeldrähten mit jeweils 0,16 mm Durchmesser: Er bleibt flexibel und lässt sich biegen, ohne zu brechen.
- Verzinntes Kupfer: die Einzeldrähte bestehen aus verzinntem Kupfer, das dauerhaft oxidationsbeständig ist und beim Anlöten des Kabels an die Lötpads des Streifens das Lötzinn gut annimmt.
- PVC-Isolierung: jede Ader besitzt eine eigene Isolierung aus flammhemmendem PVC (AWM 1007, Klasse VW-1), ausgelegt für eine Nennspannung von 300 V und Temperaturen bis 80 °C.
- 4,86 mm breites Flachkabel: die drei Adern liegen nebeneinander und bilden ein 4,86 mm breites Band mit einer Höhe von 1,6 mm: Es lässt sich in Aluminiumprofilen, Kabelkanälen und hinter Möbeln verlegen.
- Trennbare Adern: die Adern lassen sich an den Enden voneinander trennen. So führen Sie jede Ader zu ihrer Klemme oder ihrem Lötpad, ohne die Isolierung der anderen aufzuschneiden.
- 1, 3 oder 5 Meter: wählen Sie die passende Länge aus 1, 3 und 5 Metern: die kurze Variante für nahe Verbindungen, die lange für einen weiter entfernten Controller.
- Freie Enden: das Kabel wird ohne Steckverbinder geliefert: Sie können es an den Streifen löten, in den Klemmen des Controllers befestigen oder in einen 3-Pin-Steckverbinder einführen, auch in solche für CCT-Streifen.
- Verlängerung für den Streifen: verwenden Sie es als Verlängerung zwischen Streifen und Controller, um den Streifen hinter einer Ecke fortzuführen oder die Beleuchtung von einem Möbelstück zum nächsten zu führen.
- Für LEDs und mehr: entwickelt für adressierbare LED-Streifen mit RGBIC- und Pixel-Technik, eignet es sich auch für andere dreiadrige Niedervoltverkabelungen, etwa für Lampen und Kleingeräte.
- Gleichmäßiges Licht: halten Sie das Kabel bei leistungsstarken Streifen und langen Strecken möglichst kurz und speisen Sie die Stromversorgung an mehreren Punkten ein. So bleibt das Licht bis zum Ende gleichmäßig.
- Passives Zubehör: keine App, kein Protokoll: Das Kabel stellt keine WLAN-Verbindung her. Streifen, Controller und Netzteil sind separat erhältlich.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
22 AWG 3-poliges adressierbares LED-Streifenkabel, rot, grün und weiß, verzinntes Kupfer
Das 3-polige Kabel für adressierbare LED-Streifen verbindet einen RGBIC- oder Pixelstreifen mit seinem Controller oder zwei Streifenabschnitte miteinander. Es führt die Plus- , Daten- und Minusleitung auf drei separaten Adern: Diese drei Anschlüsse benötigt ein adressierbarer Streifen, um jedes Segment in seiner eigenen Farbe zu beleuchten. Die Adern sind rot, grün und weiß, daher muss die Reihenfolge von Ende zu Ende gleich bleiben. Jede Ader hat einen Querschnitt von 0,34 mm² (22 AWG) , besteht aus 17 verzinnten Kupferlitzen und ist mit flammhemmendem PVC isoliert. Der Streifen ist 4,86 mm breit und 1,6 mm hoch. Die Enden sind offen, ohne Stecker, und das Kabel kann als Verlängerungskabel verwendet werden. Es ist in drei Längen erhältlich: 1, 3 oder 5 Meter .

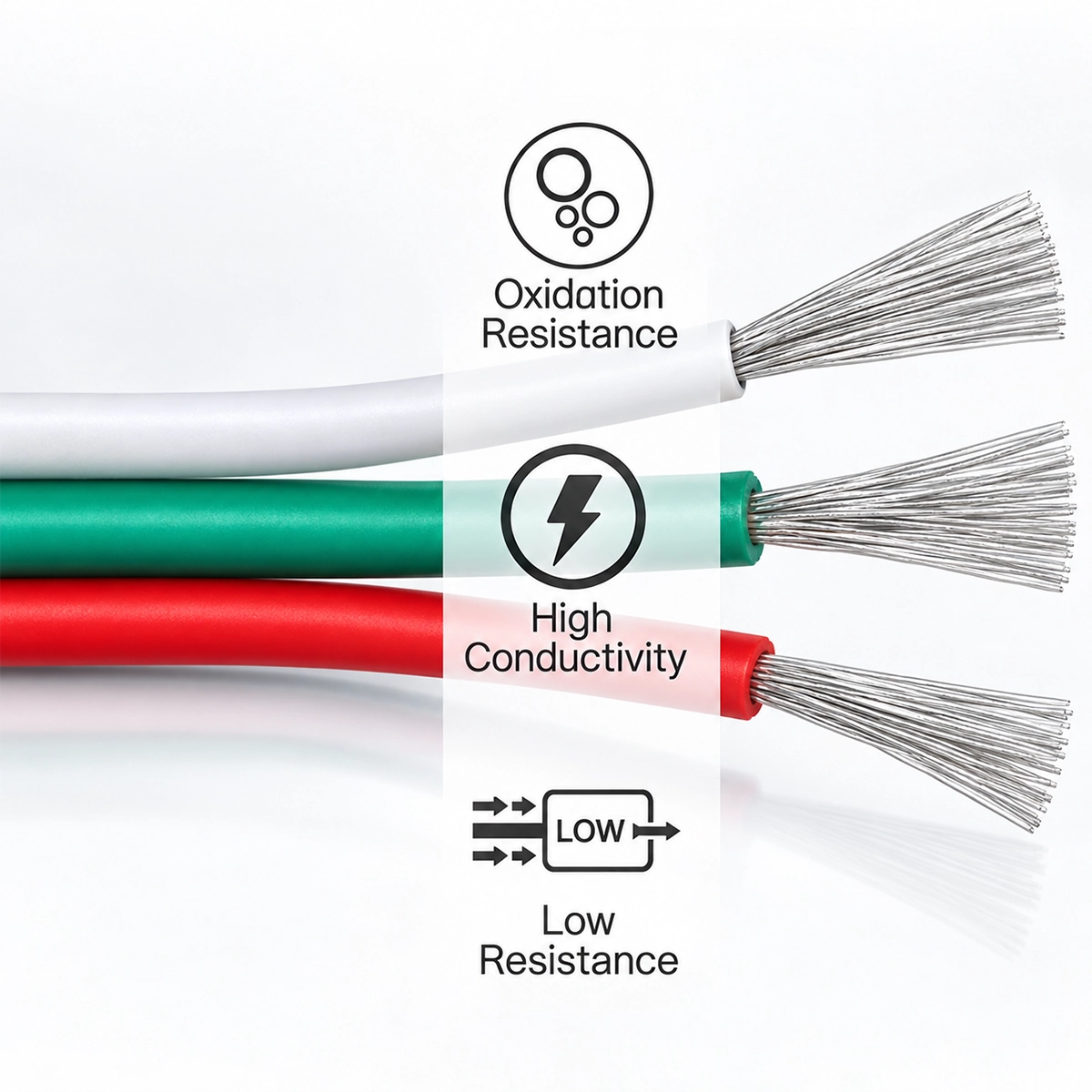

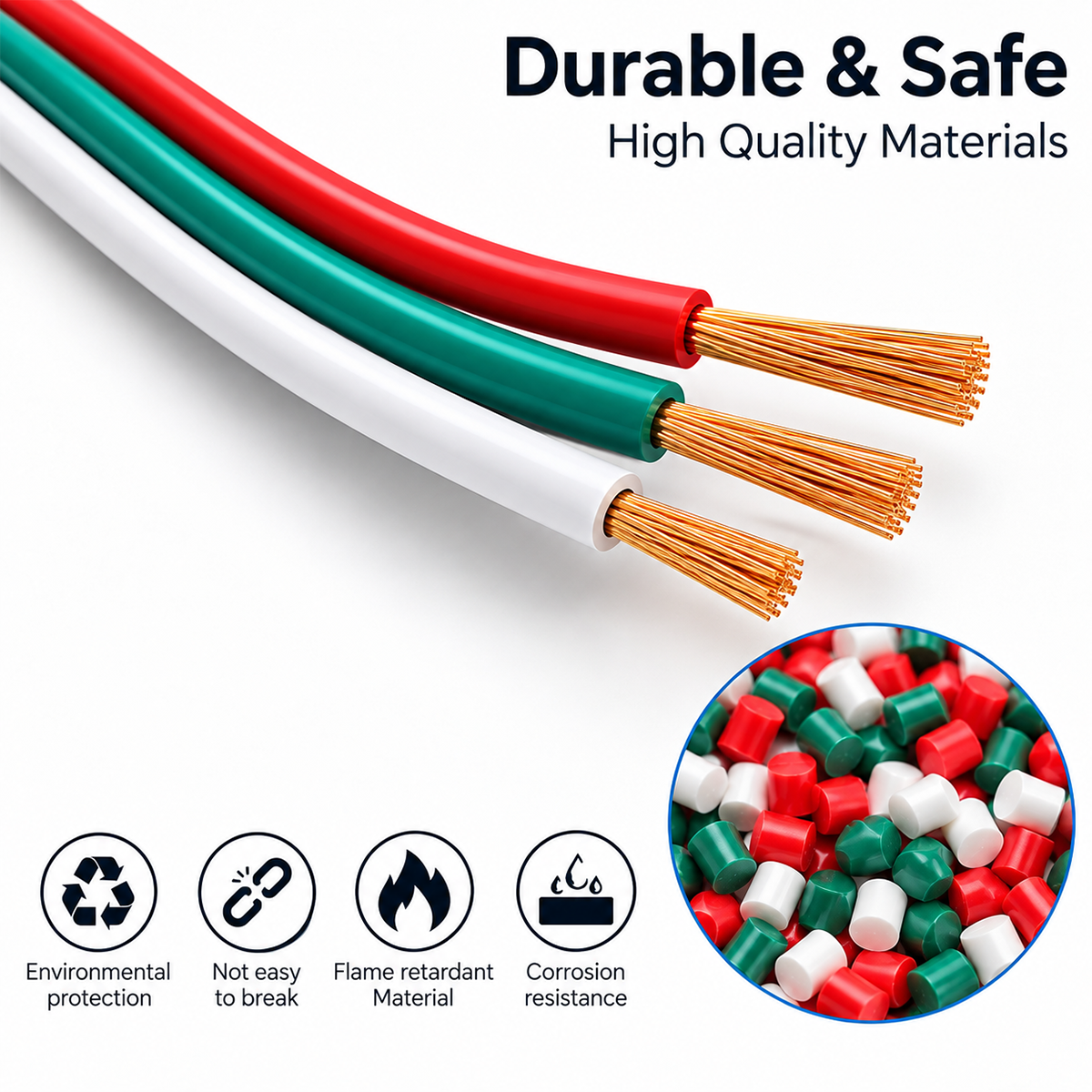

Verzinnte Kupferlitzen: weniger Oxidation und einfacheres Löten
Jeder Leiter besteht aus 17 verzinnten Kupferlitzen mit einem Durchmesser von je 0,16 mm. Das Zinn umhüllt das Kupfer und schützt es vor Oxidation, die mit der Zeit die freiliegenden Drähte dunkel werden lässt und die Kontakte unzuverlässiger macht. Es erleichtert auch das Löten: Das Zinn haftet sofort an den Litzen und Lötpads des Leiterstreifens, selbst mit einem Lötkolben geringer Leistung. Das Kupfer leitet Strom mit niedrigem Widerstand , während die dünnen Litzen das Kabel in Ecken und engen Bereichen flexibel halten. Bevor Sie einen Draht in eine Klemme einstecken, verdrillen Sie die Litzen gut, sodass keine lose Litze den benachbarten Leiter berührt.
Einsatzmöglichkeiten: Adressierbare LED-Streifen, LED-Neonleuchten und kleine Kabelbäume
Das Kabel ist für adressierbare 3-Pin-LED-Streifen wie den Tuya 3-Pin RGBIC LED-Streifen und LED-Röhren mit demselben Anschluss konzipiert. Verwenden Sie es als Verlängerung zwischen dem Streifen und dem Controller, beispielsweise wenn sich der Controller in einem Schrank befindet und die Beleuchtung unter den Schränken, hinter dem Fernseher oder entlang einer Treppe verläuft. Schließen Sie es an den Dateneingang des Streifens an – die Seite, die durch den Pfeil auf der Platine gekennzeichnet ist. Um die Effekte und Farben der App zu nutzen, benötigen Sie einen adressierbaren Streifen-Controller, wie beispielsweise den Tuya RGBIC Bluetooth-Controller mit Fernbedienung . Das Kabel funktioniert mit Niederspannung und ist nicht an das Stromnetz Ihres Hauses angeschlossen.

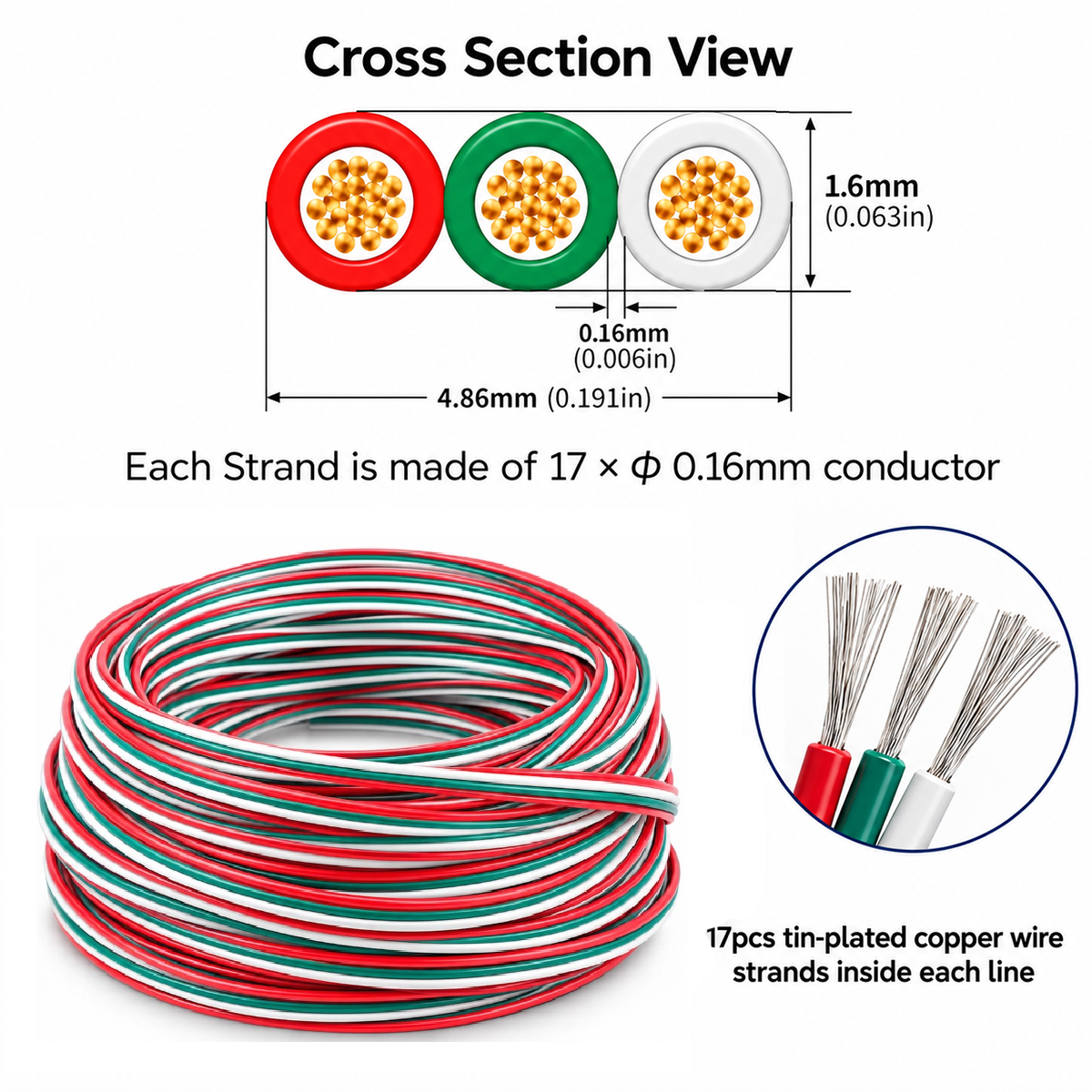

0,34 mm², 22 AWG Querschnitt, in einem 4,86 mm breiten und 1,6 mm hohen Band
Die drei Leiter – rot, grün und weiß – verlaufen nebeneinander auf einem 4,86 mm breiten und 1,6 mm hohen Band. Jeder Leiter hat einen Querschnitt von 0,34 mm² , entsprechend 22 AWG , und besteht aus 17 Litzen à 0,16 mm. Das schmale, flache Profil passt durch Aluminium-LED-Streifenprofile, unter Sockelleisten und in kleinere Kabelkanäle. Für lötfreie Verbindungen eignen sich die 3-poligen CCT-Streifenverbinder , da sie die gleichen drei Kontakte wie der 3-polige Streifen-zu-Kabel-Schnellverbinder besitzen. Die Datenleitung überträgt das Steuersignal: Halten Sie sie so kurz wie möglich. Bei leistungsstarken Streifen und langen Strecken sollte die Stromversorgung von mehreren Punkten erfolgen.

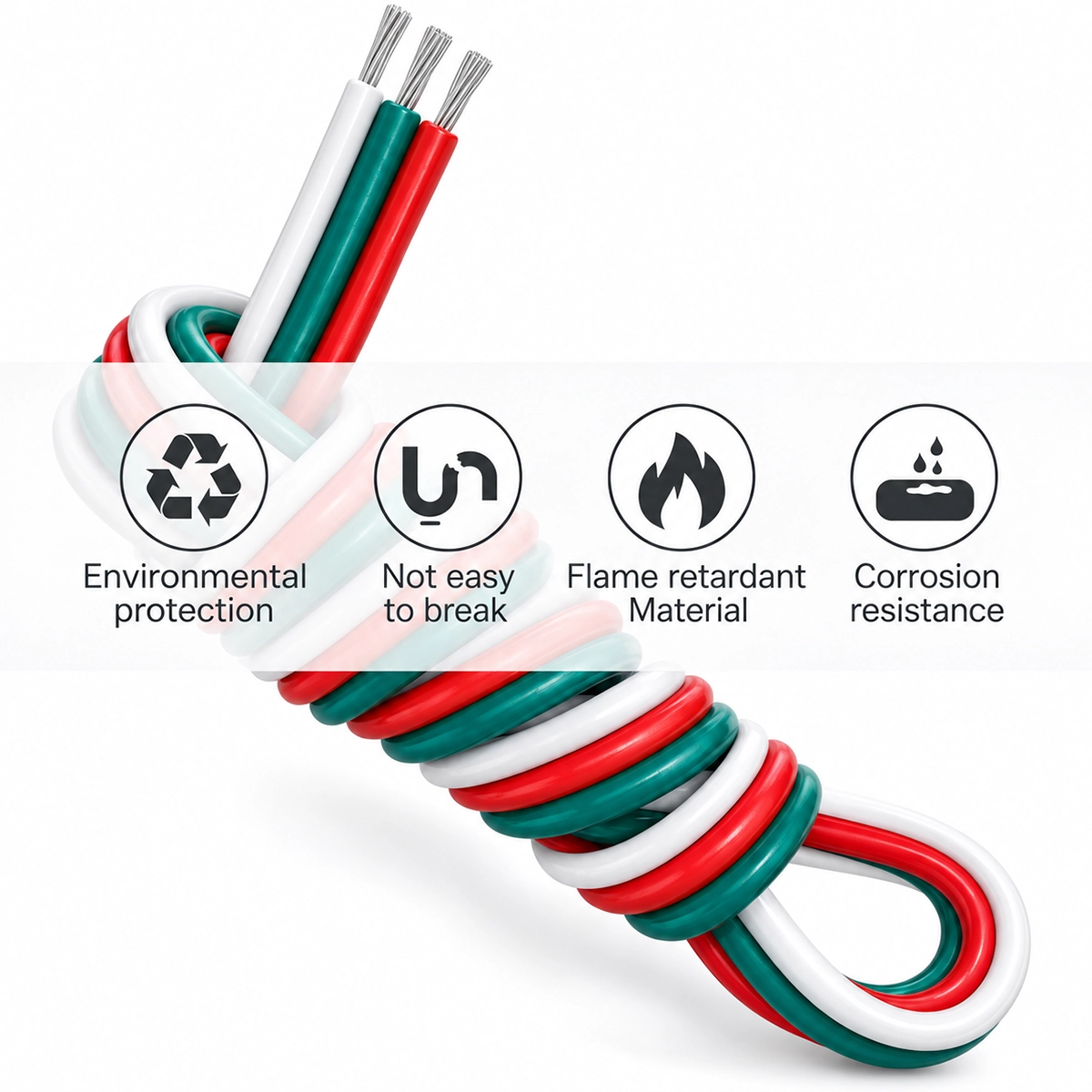

Flammhemmende PVC-Isolierung, 300 V und bis zu 80 °C
Jeder Leiter verfügt über einen eigenen , flammhemmenden PVC- Mantel der Schutzart VW-1 . Dies ist der vertikale Flammentest für isolierte Drähte, der bestätigt, dass der Mantel kein Feuer weiterleitet. Die Isolierung ist, wie auf dem Mantel angegeben, für eine Nennspannung von 300 V und eine Temperatur von bis zu 80 °C ausgelegt. Das PVC bleibt weich und lässt sich mit handelsüblichen Abisolierzangen abisolieren. Die drei Adern werden an den Enden von Hand auf die gewünschte Länge abgetrennt. Zum Zubehör und den Steckverbindern für LED-Streifen gehören Schnellverbinder, Klemmen und Netzteile für den vollständigen Anschluss.
Häufig gestellte Fragen
Wozu dienen die drei Drähte?
Sie tragen die drei Pins eines adressierbaren LED-Streifens: den Pluspol, das Datensignal und den Minuspol.
Wie ordne ich die Kabelfarben den Pins zu?
Richten Sie sich nach den auf dem Streifen und dem Controller aufgedruckten Markierungen, üblicherweise +, DIN oder DATA und GND, und verwenden Sie immer die gleiche Farbe für den gleichen Pin, von einem Ende des Kabels zum anderen.
An welche Seite des Streifens muss ich es anschließen?
Auf der Dateneingangsseite, von der der auf dem Streifen aufgedruckte Pfeil ausgeht, empfängt der Streifen, da er mit der Ausgangsseite verbunden ist, kein Signal.
Welchen Querschnitt haben die Leiter?
0,34 mm² bzw. 22 AWG. Jeder Leiter besteht aus 17 Litzen aus 0,16 mm verzinntem Kupfer.
Hat das Kabel Anschlüsse?
Nein. Die Enden sind frei: Sie können sie an den Streifen löten, in die Klemmen des Controllers klemmen oder in einen 3-poligen Stecker stecken: Die Stecker für CCT-Streifen, die die gleichen drei Kontakte haben, sind ebenfalls geeignet.
Welche Längen gibt es?
1, 3 oder 5 Meter. Die Länge kann anhand der Produktvarianten ausgewählt werden.
Ist dieses Produkt für 12-V- und 24-V-Streifen geeignet?
Ja. Das Kabel überträgt die Versorgungsspannung unverändert, egal ob 12 V oder 24 V.
Wie kann ich Lichteinfälle auf langen Strecken vermeiden?
Halten Sie das Kabel so kurz wie möglich und führen Sie bei leistungsstarken oder langen LED-Streifen die Stromversorgung von mehreren Punkten am Streifen ab.
Gibt es Kabel für andere Arten von LED-Streifen?
Ja. In derselben Serie gibt es Kabel für einfarbige , CCT- , RGB- , RGBW- und RGB+CCT- Streifen.
Kann es im Freien verwendet werden?
Ja, wenn es geschützt ist: Im Außenbereich sollte es durch einen Schutzmantel oder ein Rohr geführt und die Verbindungsstellen gut vor Wasser geschützt werden.
Kann ich es für 230-V-Netzspannung verwenden?
Nein. Es handelt sich um ein dünnes 0,34 mm² Kabel, das für die Niederspannungsschaltungen von LED-Streifen entwickelt wurde: 230-V-Haussysteme benötigen Kabel mit wesentlich größerem Querschnitt.
Benötigen Sie eine App oder eine Zentrale?
Nein. Es handelt sich um ein passives Kabel: Die intelligenten Funktionen hängen vom Controller ab, an den Sie die Leiste anschließen.
Tuya-CB3350-1m
Technische Daten
- Stimmenkontrolle
- Keine
- Dirigentenabschnitt
- 0,34 mm²
- Geeignet für LEDs
- SPI-LED RGBIC
- Länge
- 4.86mm
- Anzahl der PINs
- 3 PINS
- Nennspannung
- 300V
- Isoliermaterial
- PVC
- Art der unterstützten LEDs
- Digitale LEDs mit Chips
- AWG
- 22
- Moderator
- Verzinntes Kupfer
- Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (WLAN / eigenständig)
- Ideal für
- Licht & LED
- Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 937891940533
- ean13
- 9378919405331
- Hersteller-Teilenummer (MPN)
- Tuya CB3350 1m
