- Nieuw
Expert4House – Smart Home & Domotica

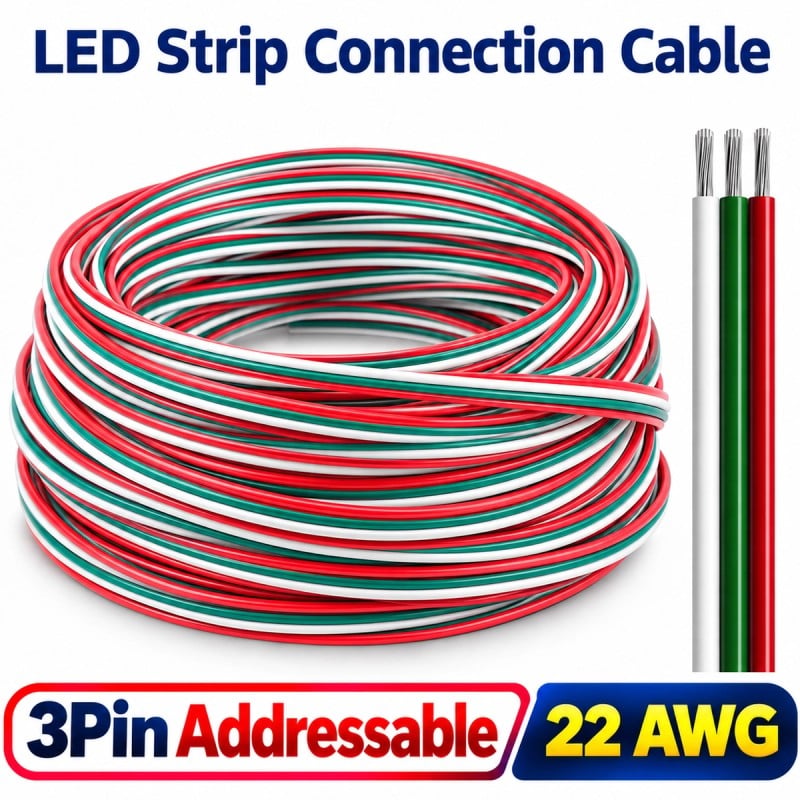

3-pins adresseerbare LED-stripkabel 22 AWG 0,34 mm²
€ 1,39
Inclusief belasting
Geen beoordeling op dit moment
- Drie aders voor adresseerbare ledstrips: verbindt de drie pinnen van een adresseerbare ledstrip met de controller: de plus, het datasignaal en de min.
- Rood, groen en wit: de aders hebben drie verschillende kleuren: zo herkent u elke ader in één oogopslag en gebruikt u van begin tot eind dezelfde kleur voor dezelfde pin.
- Doorsnede van 22 AWG: elke ader heeft een doorsnede van 0,34 mm² (22 AWG) en bestaat uit 17 draadjes van 0,16 mm: de ader blijft soepel en buigt zonder te breken.
- Vertind koper: de draadjes zijn gemaakt van vertind koper, dat langdurig bestand is tegen oxidatie en soldeertin goed opneemt wanneer u de kabel aan de soldeerpads van de strip soldeert.
- PVC-isolatie: elke ader heeft een eigen mantel van vlamvertragend PVC (AWM 1007, klasse VW-1), met een nominale spanning van 300 V en een temperatuurbestendigheid tot 80 °C.
- Platte kabel van 4,86 mm: de drie aders liggen naast elkaar in een band van 4,86 mm breed en 1,6 mm hoog: geschikt voor doorvoer door aluminium profielen, kabelgoten en achter meubels.
- Scheidbare aders: de aders kunnen aan de uiteinden van elkaar worden losgetrokken, zodat u elke ader naar de juiste aansluitklem of soldeerpad kunt leiden zonder de mantel van de andere aders door te snijden.
- 1, 3 of 5 meter: kies de gewenste lengte uit 1, 3 en 5 meter: de korte kabel voor een aansluiting dichtbij, de lange om de controller verder weg te plaatsen.
- Vrije uiteinden: de kabel wordt geleverd zonder connectoren: u soldeert hem aan de strip, zet hem vast in de aansluitklemmen van de controller of steekt hem in een 3-pins connector, ook in connectoren voor CCT-strips.
- Verlengkabel voor de strip: gebruik hem als verlengkabel tussen strip en controller, om de strip na een hoek voort te zetten of om de verlichting van het ene meubel naar het andere te leiden.
- Voor leds en meer: ontworpen voor adresseerbare ledstrips met RGBIC en pixels, maar ook geschikt voor andere 3-aderige laagspanningsbedrading, zoals voor lampen en kleine apparaten.
- Gelijkmatige verlichting: houd bij krachtige strips en lange trajecten de kabel zo kort mogelijk en voer de voeding op meerdere punten toe, zodat het licht tot aan het einde gelijkmatig blijft.
- Passief accessoire: geen app, geen protocol: de kabel maakt geen verbinding met wifi. Strip, controller en voeding zijn afzonderlijk verkrijgbaar.
Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
Retour binnen 14 dagen: volg de stappen, snel terugbetaald.
22 AWG 3-pins adresseerbare LED-stripdraad, rood, groen en wit, vertind koper
De 3-pins adresseerbare LED-stripkabel verbindt een RGBIC- of pixelstrip met de controller, of twee stripsegmenten met elkaar. De kabel voert de positieve , data- en negatieve draden via drie aparte draden: dit zijn de drie aansluitingen die een adresseerbare strip nodig heeft om elk segment met zijn eigen kleur te laten oplichten. De geleiders zijn rood, groen en wit, dus houd de volgorde van begin tot eind hetzelfde. Elke draad heeft een doorsnede van 0,34 mm² (22 AWG) , bestaat uit 17 strengen vertind koper en is geïsoleerd met vlamvertragend PVC. De strip is 4,86 mm breed en 1,6 mm hoog. De uiteinden zijn vrij, zonder connectoren, en u kunt de kabel als verlengkabel gebruiken. De kabel is verkrijgbaar in drie lengtes: 1, 3 of 5 meter .
Vertinde koperdraden: minder oxidatie en gemakkelijker solderen.
Elke geleider bevat 17 strengen van 0,16 mm vertind koper . De tinlaag beschermt het koper tegen oxidatie, waardoor de blootliggende draden na verloop van tijd donkerder worden en de contacten minder betrouwbaar worden. Het maakt solderen ook gemakkelijker: de tin hecht direct aan de strengen en contactpunten van de strip, zelfs met een soldeerbout met laag vermogen. Het koper geleidt stroom met een lage weerstand , terwijl de dunne strengen de kabel flexibel houden in bochten en krappe ruimtes. Draai de strengen goed in elkaar voordat u een draad in een aansluiting vastdraait, zodat er geen losse strengen zijn die de aangrenzende geleider raken.
Toepassingsgebieden: Adresseerbare ledstrips, led-neonlampen en kleine kabelbomen.
Deze kabel is ontworpen voor adresseerbare 3-pins LED-strips , zoals de Tuya 3-pins RGBIC LED-strip , en LED-buizen met dezelfde aansluiting. Gebruik hem als verlengstuk tussen de strip en de controller, bijvoorbeeld wanneer de controller in een kast staat en de verlichting onder de kasten, achter de tv of langs een trap loopt. Sluit de kabel aan op de data-ingang van de strip, de kant die wordt aangegeven door de pijl op de printplaat. Om de effecten en kleuren van de app te gebruiken, hebt u een adresseerbare stripcontroller nodig, zoals de Tuya RGBIC Bluetooth Controller met afstandsbediening . De kabel werkt op laagspanning, niet op het elektriciteitsnet van uw huis.
0,34 mm², 22 AWG doorsnede, in een lint van 4,86 mm breed en 1,6 mm hoog
De drie geleiders – rood, groen en wit – liggen naast elkaar in een lint van 4,86 mm breed en 1,6 mm hoog . Elk heeft een doorsnede van 0,34 mm² , equivalent aan 22 AWG , en bestaat uit 17 strengen van 0,16 mm. Het smalle, platte profiel past door aluminium LED-stripprofielen, onder plinten en in kleinere buizen. Voor soldeerloze verbindingen zijn de 3-pins CCT-stripconnectoren geschikt, omdat deze dezelfde drie contacten hebben als de 3-pins strip-naar-kabel snelkoppeling . De datadraad voert het controllersignaal: houd deze zo kort mogelijk. Bij krachtige strips en lange trajecten is het raadzaam om de stroom vanaf meerdere punten aan te voeren.
Vlamvertragende PVC-isolatie, 300V en tot 80°C.
Elke geleider heeft een eigen vlamvertragende PVC- mantel met VW-1- classificatie: dit is de verticale vlamtest voor geïsoleerde draden, die controleert of de mantel geen vuur verspreidt. De isolatie heeft een nominale spanning van 300 V en een temperatuur van maximaal 80 °C , zoals aangegeven op de mantel. De PVC blijft flexibel en kan met een standaard draadstripper worden gestript. De drie draden kunnen aan de uiteinden met de hand op de gewenste lengte worden gescheiden. Tot de accessoires en connectoren voor LED-strips behoren snelkoppelingen, klemmen en voedingen om de aansluiting compleet te maken.
Veelgestelde vragen
Waar dienen die drie draden voor?
Ze bevatten de drie pinnen van een adresseerbare ledstrip: de pluspool, het datasignaal en de minpool.
Hoe koppel ik de draadkleuren aan de pinnen?
Volg de markeringen op de strip en de controller, meestal +, DIN of DATA en GND, en gebruik altijd dezelfde kleur voor dezelfde pin, van het ene uiteinde van de kabel tot het andere.
Aan welke kant van de strip moet ik hem aansluiten?
Aan de ingangszijde, waar de pijl op de strip begint, bevindt zich de ingang. Deze is verbonden met de uitgangszijde en ontvangt dus geen signaal.
Welke doorsnede hebben de geleiders?
0,34 mm², oftewel 22 AWG. Elke geleider bestaat uit 17 strengen van 0,16 mm vertind koper.
Heeft de kabel connectoren?
Nee. De uiteinden zijn vrij: je kunt ze aan de strip solderen, ze in de aansluitingen van de controller klemmen of ze in een 3-pins connector steken: die voor CCT-strips, die dezelfde drie contacten hebben, zijn ook prima.
Welke lengtes zijn er?
1, 3 of 5 meter. De lengte kan worden gekozen uit de productvarianten.
Is dit geschikt voor 12V- en 24V-ledstrips?
Ja. De kabel transporteert de voedingsspanning zoals die is, of het nu 12V of 24V is.
Hoe voorkom ik lichtverlies over lange afstanden?
Houd de kabel zo kort mogelijk en gebruik bij krachtige of lange stekkerdozen meerdere aansluitpunten op de stekkerdoos.
Zijn er kabels voor andere soorten stekkerdozen?
Ja. In dezelfde serie zijn kabels verkrijgbaar voor ledstrips met één kleur , CCT , RGB , RGBW en RGB+CCT .
Kan het buiten gebruikt worden?
Ja, mits het beschermd is: buiten, leid het door een mantel of buis en bescherm de verbindingen goed tegen water.
Kan ik hem gebruiken voor 230V netspanning?
Nee. Het is een dunne kabel van 0,34 mm², gemaakt voor de laagspanningscircuits van ledstrips: 230V-systemen voor thuisgebruik vereisen veel dikkere kabels.
Heb je een app of een hub nodig?
Nee. Het is een passieve kabel: de slimme functies zijn afhankelijk van de controller waarop je de ledstrip aansluit.
Tuya-CB3350-1m
Datasheet
- Spraakbesturing
- Geen
- Dirigent sectie
- 0,34 mm²
- Geschikt voor LED's
- SPI-LED RGBIC
- Lengte
- 4.86mm
- Aantal pincodes
- 3 PINNEN
- Nominale spanning
- 300V
- Isolatiemateriaal
- PVC
- Type LED's ondersteund
- Digitale LED's met chips
- AWG
- 22
- Presentator
- Vertind koper
- Werkt met
- Geen app (accessoire)
- Hub vereist
- Geen (wifi / zelfstandig)
- Ideaal voor
- Verlichting & led
- Home Assistant-integratie
- Niet integreerbaar
Specifieke referenties
- upc
- 937891940533
- ean13
- 9378919405331
- MPN
- Tuya CB3350 1m
