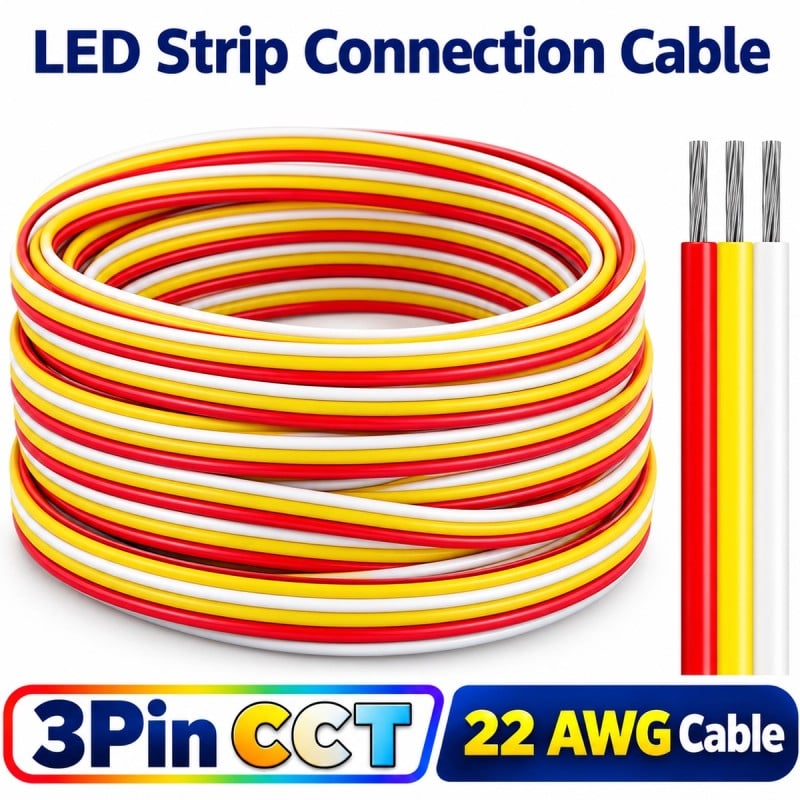

    CCT 3-pins LED-stripkabel 22 AWG 0,34 mm²
    CCT 3-pins LED-stripkabel 22 AWG 0,34 mm²
    CCT 3-pins LED-stripkabel 22 AWG 0,34 mm²
    CCT 3-pins LED-stripkabel 22 AWG 0,34 mm²
    CCT 3-pins LED-stripkabel 22 AWG 0,34 mm²
    CCT 3-pins LED-stripkabel 22 AWG 0,34 mm²

    CCT 3-pins LED-stripkabel 22 AWG 0,34 mm²

    € 1,39
    Inclusief belasting
    rating Geen beoordeling op dit moment
    • Drie aders voor CCT: verbindt de drie pinnen van een CCT-ledstrip met de controller: de gemeenschappelijke plus en de kanalen voor warmwit en koudwit.
    • Rood, wit en geel: de geleiders hebben drie verschillende kleuren: zo herkent u elke ader in één oogopslag en gebruikt u van begin tot eind dezelfde kleur voor dezelfde pin.
    • Doorsnede 22 AWG: elke geleider heeft een doorsnede van 0,34 mm² (22 AWG) en bestaat uit 17 draadjes van 0,16 mm: de ader blijft soepel en buigt zonder te breken.
    • Vertind koper: de draadjes zijn van vertind koper, dat langdurig bestand is tegen oxidatie en soldeertin goed opneemt wanneer u de kabel aan de soldeerpads van de strip soldeert.
    • PVC-isolatie: elke ader heeft een eigen mantel van vlamvertragend PVC (AWM 1007, VW-1 en FT1), met een nominale spanning van 300 V en een temperatuurbestendigheid tot 80 °C.
    • Platte kabel van 4,86 mm: de drie aders liggen naast elkaar in een lint van 4,86 mm breed en 1,6 mm hoog: past in aluminium profielen, kabelgoten en achter meubels.
    • Scheidbare aders: de geleiders kunnen aan de uiteinden van elkaar worden losgemaakt, zodat u elke ader naar de juiste aansluitklem of soldeerpad kunt leiden zonder de mantel van de andere aders door te snijden.
    • 1, 3 of 5 meter: kies de gewenste lengte uit 1, 3 en 5 meter: een kort stuk voor een aansluiting dichtbij, een lang stuk om de controller verder weg te plaatsen.
    • Vrije uiteinden: de kabel wordt geleverd zonder connectoren: u soldeert hem aan de strip, klemt hem vast in de aansluitklemmen van de controller of steekt hem in een 3-pins snelconnector.
    • Verlengkabel voor de strip: gebruik hem als verlengkabel tussen strip en controller, om twee stukken na een hoek met elkaar te verbinden of om de verlichting van het ene meubel naar het andere door te trekken.
    • Ook voor eenkleurige strips: bij een eenkleurige strip gebruikt u twee aders voor de plus en de min en laat u de derde vrij, waarbij u het uiteinde isoleert.
    • Gelijkmatig licht: houd bij krachtige strips en lange trajecten de kabel zo kort mogelijk en sluit de voeding op meerdere punten aan, zodat het licht tot aan het einde gelijkmatig blijft.
    • Passief accessoire: geen app, geen protocol: de kabel maakt geen verbinding met wifi. Strip, controller en voeding zijn apart verkrijgbaar.
    Lengte :
    Aantal :
    Weet je niet of het met jouw huis werkt?
    Sluiten
    Write your review
    • Veilige betalingen: Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
    • 24-uurs levering: 24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
    • Retour binnen 14 dagen: Retour binnen 14 dagen: volg de stappen, snel terugbetaald.

    Koop het samen met

    • CCT 3-pins LED-stripkabel 22 AWG 0,34 mm²
    • +
    • DC 12V voedingskabel Y-splitter 5,5 x 2,1 mm vrouwelijk naar mannelijk
    • Totale prijs: € 5,29
    info Items kunnen worden gekozen met verschillende opties  Details weergeven

    22 AWG 3-pins CCT LED-stripkabel, rood, wit, geel, vertind koper

    3-pins CCT-kabelbundel met rode, witte en gele draden en pictogrammen voor weerstand, vlam en corrosie.

    De 3-pins CCT LED-stripkabel verbindt een dimbare witte LED-strip met de controller, of twee stripsecties met elkaar. De kabel voert de gemeenschappelijke plusdraad en de twee kanalen ( warm wit en koel wit) via drie aparte draden. De geleiders zijn rood, wit en geel, zodat u dezelfde volgorde van begin tot eind behoudt zonder verwarring. Elke draad heeft een doorsnede van 0,34 mm² (22 AWG) , bestaat uit 17 strengen vertind koper en is geïsoleerd met vlamvertragend PVC. De strip is 4,86 mm breed en 1,6 mm hoog: hij past in aluminium profielen en buizen. De uiteinden zijn vrij, zonder connectoren, en u kunt de strip als verlengstuk gebruiken. De kabel is verkrijgbaar in drie lengtes: 1, 3 of 5 meter .

    Vertinde koperdraden: minder oxidatie en gemakkelijker solderen.

    Elke geleider bevat 17 strengen van 0,16 mm vertind koper . De tinlaag beschermt het koper tegen oxidatie, waardoor de blootliggende draden na verloop van tijd donkerder worden en de contacten minder betrouwbaar worden. Het maakt solderen ook gemakkelijker: de tin hecht direct aan de strengen en contactpunten van de strip, zelfs met een soldeerbout met laag vermogen. Het koper geleidt stroom met een lage weerstand , terwijl de dunne strengen de kabel flexibel houden in bochten en krappe ruimtes. Draai de strengen goed in elkaar voordat u een draad in een aansluiting vastdraait, zodat er geen losse strengen zijn die de aangrenzende geleider raken.

    Drie gestreepte rode, witte en gele geleiders van 22 AWG CCT-kabel, met geleidbaarheids- en oxidatie-pictogrammen.
    De platte drieaderige kabel wordt gebruikt voor: ledstrips, verlichting, motoren, auto's en elektronica, met de spoel in het midden.

    Toepassingsgebied: CCT LED-strips, lampen en kleine elektronische bedrading

    Deze kabel is ontworpen voor 3-pins CCT LED-strips , strips met warm wit en koel wit licht op één strip. Gebruik hem als verlengstuk tussen de strip en de controller, bijvoorbeeld wanneer de controller in een kast zit en de verlichting onder kastjes, in een plafondgoot of achter de badkamerspiegel loopt. Hij kan ook worden gebruikt om de strip na een hoek of deur opnieuw aan te sluiten. Gebruik hem met strips zoals de 24V CCT COB LED-strip . Om de kleur en helderheid via de app aan te passen, hebt u een tweekanaals controller nodig, zoals de Tuya 2-kanaals wifi- en RF-controller . De kabel is ook geschikt voor andere laagspanningsbedrading, maar niet voor 230V-huisinstallaties.

    0,34 mm², 22 AWG doorsnede, in een lint van 4,86 mm breed en 1,6 mm hoog

    De drie geleiders – rood, wit en geel – zijn naast elkaar gerangschikt in een lint van 4,86 mm breed en 1,6 mm hoog . Elk heeft een doorsnede van 0,34 mm² , equivalent aan 22 AWG , en bestaat uit 17 strengen van 0,16 mm. Het smalle, platte profiel past door aluminium LED-stripprofielen, onder plinten en in kleinere buizen, en is gemakkelijk te verbergen achter meubels. Om de kabel zonder solderen op de strip aan te sluiten, kunt u een 3-polige CCT-strip-naar-stroomconnector met de juiste breedte gebruiken. Bij krachtige strips en lange trajecten is het raadzaam de kabel zo kort mogelijk te houden.

    Dwarsdoorsnede van een platte kabel van 22 AWG met geleiders bestaande uit 17 strengen van 0,16 mm vertind koper.
    De gele, witte en rode draden van de CCT-kabel, waarvan de vertinde strengen zijn gestript en de PVC-korrels van de mantel verwijderd zijn.

    Vlamvertragende PVC-isolatie, 300V en tot 80°C.

    Elke geleider heeft een eigen vlamvertragende PVC- mantel met de afkortingen VW-1 en FT1 erop gedrukt: dit zijn twee vlamtesten voor geïsoleerde draden, die garanderen dat de mantel geen vuur verspreidt. De isolatie is bestand tegen een nominale spanning van 300 V en een temperatuur tot 80 °C , zoals aangegeven op de mantel. De PVC blijft flexibel en kan worden gestript met een standaard draadstripper. De drie draden kunnen vervolgens met de hand op de gewenste lengte worden gescheiden. Tot de accessoires en connectoren voor LED-strips behoren snelkoppelingen, aansluitklemmen en voedingen om de aansluiting compleet te maken.

    Veelgestelde vragen

    Waar dienen die drie draden voor?

    Ze bevatten de drie pinnen van een CCT LED-strip: de gemeenschappelijke pluspool en de kanalen voor warm wit en koel wit.

    Volg de markeringen op de strip en op de controller en gebruik altijd dezelfde kleur voor dezelfde pin, van het ene uiteinde van de kabel tot het andere.

    0,34 mm², oftewel 22 AWG. Elke geleider bestaat uit 17 strengen van 0,16 mm vertind koper.

    Nee. De uiteinden zijn vrij: je soldeert ze aan de strip, klemt ze vast in de aansluitingen van de controller of steekt ze in een 3-pins snelkoppeling.

    1, 3 of 5 meter. De lengte kan worden gekozen uit de productvarianten.

    Houd de kabel zo kort mogelijk en gebruik bij krachtige of lange stekkerdozen meerdere aansluitpunten op de stekkerdoos.

    Ja. Je gebruikt twee geleiders voor de positieve en negatieve pool en laat de derde vrij, waarbij je het uiteinde isoleert.

    Ja. In dezelfde serie zijn er kabels voor enkelkleurige , RGB- , RGBW- , RGB+CCT- en adresseerbare ledstrips.

    Ja, mits het beschermd is: buiten, leid het door een mantel of buis en bescherm de verbindingen goed tegen water.

    Nee. Het is een dunne kabel van 0,34 mm², gemaakt voor de laagspanningscircuits van ledstrips: 230V-systemen voor thuisgebruik vereisen veel dikkere kabels.

    Nee. Het is een passieve kabel: de slimme functies zijn afhankelijk van de controller waarop je de ledstrip aansluit.

    Tuya
    Tuya-CB3150-1m

    Datasheet

    Spraakbesturing
    Geen
    Dirigent sectie
    0,34 mm²
    Geschikt voor LED's
    CCT
    Lengte
    4.86mm
    Aantal pincodes
    3 PINNEN
    Nominale spanning
    300V
    Isolatiemateriaal
    PVC
    Type LED's ondersteund
    CCT witte variabele
    AWG
    22
    Presentator
    Vertind koper
    Werkt met
    Geen app (accessoire)
    Hub vereist
    Geen (wifi / zelfstandig)
    Ideaal voor
    Verlichting & led
    Home Assistant-integratie
    Niet integreerbaar

    Specifieke referenties

    upc
    937891940539
    ean13
    9378919405393
    MPN
    Tuya CB3150 1m
