    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²
    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²
    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²
    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²
    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²
    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²
    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²
    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²

    4-pins RGB LED-stripkabel 22 AWG 0,34 mm²

    € 1,69
    Inclusief belasting
    rating Geen beoordeling op dit moment
    • Vier aders voor RGB: verbindt de vier pinnen van een RGB-ledstrip met de controller: de gemeenschappelijke plus en de kanalen voor rood, groen en blauw.
    • Zwart, groen, rood en blauw: de aders hebben vier verschillende kleuren: herken elke ader in één oogopslag en gebruik aan beide uiteinden dezelfde kleur voor dezelfde pin.
    • Doorsnede 22 AWG: elke ader heeft een doorsnede van 0,34 mm² (22 AWG) en bestaat uit 17 draadjes van 0,16 mm: de ader blijft soepel en buigt zonder te breken.
    • Vertind koper: de draadjes zijn van vertind koper, dat langdurig bestand is tegen oxidatie en waarop soldeertin goed hecht wanneer u de kabel aan de soldeerpads van de strip soldeert.
    • PVC-isolatie: elke ader heeft een eigen mantel van vlamvertragend PVC (AWM 1007, VW-1), met een nominale spanning van 300 V en een temperatuurbestendigheid tot 80 °C.
    • Platte kabel van 6,48 mm: de vier aders liggen naast elkaar in een lint van 6,48 mm breed en 1,6 mm hoog: past in aluminium profielen, kabelgoten en achter meubels.
    • Scheidbare aders: de aders kunnen aan de uiteinden van elkaar worden losgetrokken, zodat u elke ader naar de bijbehorende aansluitklem of soldeerpad kunt leiden zonder de mantel van de andere aders door te snijden.
    • 1, 3 of 5 meter: kies de gewenste lengte uit 1, 3 en 5 meter: een kort stuk voor een aansluiting dichtbij, een lang stuk om de controller verder weg te plaatsen.
    • Vrije uiteinden: de kabel wordt zonder connectoren geleverd: soldeer hem aan de strip, zet hem vast in de aansluitklemmen van de controller of steek hem in een 4-pins snelconnector.
    • Verlenging voor de strip: gebruik de kabel als verlengkabel tussen de strip en de controller, om twee stripdelen om een hoek met elkaar te verbinden of om de verlichting van het ene meubel naar het andere door te trekken.
    • Voor leds en meer: ontworpen voor RGB-ledstrips van 12 en 24 V, maar ook geschikt voor andere vieraderige laagspanningsbekabeling, zoals voor lampen en kleine apparaten.
    • Gelijkmatig licht: houd bij krachtige strips en lange afstanden de kabel zo kort mogelijk en sluit de voeding op meerdere punten aan, zodat het licht tot aan het einde gelijkmatig blijft.
    • Passief accessoire: geen app, geen protocol: de kabel maakt geen verbinding met wifi. Strip, controller en voeding zijn afzonderlijk verkrijgbaar.
    Lengte :
    Aantal :
    Weet je niet of het met jouw huis werkt?
    Sluiten
    Write your review
    • Veilige betalingen: Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
    • 24-uurs levering: 24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
    • Retour binnen 14 dagen: Retour binnen 14 dagen: volg de stappen, snel terugbetaald.

    Koop het samen met

    • 4-pins RGB LED-stripkabel 22 AWG 0,34 mm²
    • +
    • 5-pins RGBW LED-stripkabel 22 AWG 0,34 mm²
    • Totale prijs: € 3,68
    info Items kunnen worden gekozen met verschillende opties  Details weergeven

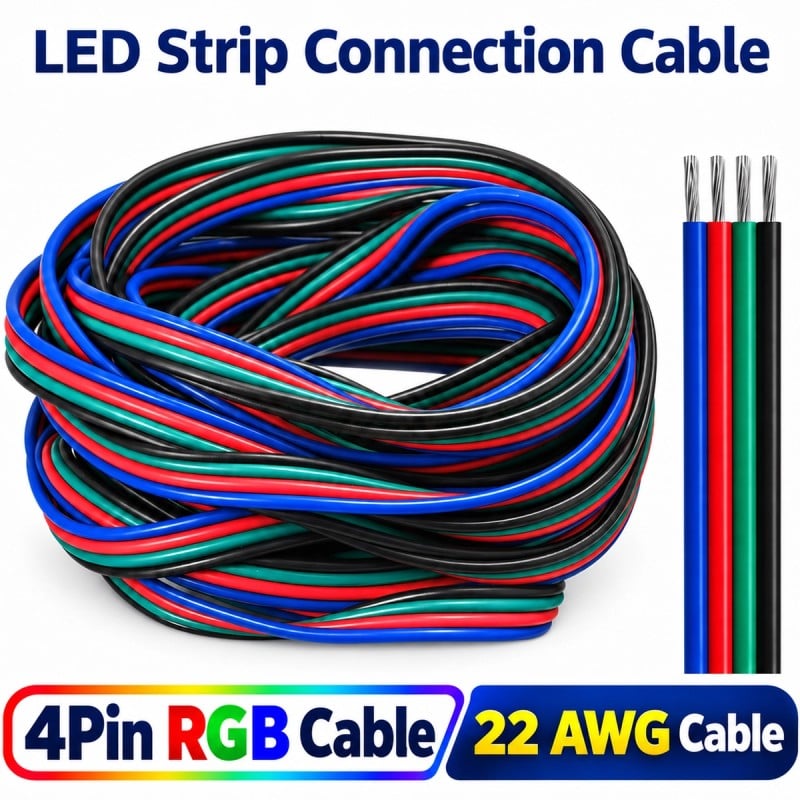

    22 AWG 4-pins RGB LED-stripkabel, zwart, groen, rood en blauw, vertind koper

    4-pins RGB-kabelbundel met zwarte, groene, rode en blauwe draden en pictogrammen voor vlammen, breuk en corrosie.

    De 4-pins RGB LED-stripkabel verbindt een RGB LED-strip met de controller, of twee delen van een strip met elkaar. De kabel voert de gemeenschappelijke plusdraad en de rode , groene en blauwe kanalen via vier aparte draden. De geleiders zijn zwart, groen, rood en blauw, zodat u de volgorde van begin tot eind kunt aanhouden zonder verwarring te veroorzaken. Elke draad heeft een doorsnede van 0,34 mm² (22 AWG) , bestaat uit 17 strengen vertind koper en is geïsoleerd met vlamvertragend PVC. De strip is 6,48 mm breed en 1,6 mm hoog: hij past in aluminium profielen en buizen. De uiteinden zijn vrij, zonder connectoren, en u kunt de strip als verlengstuk gebruiken. De kabel is verkrijgbaar in drie lengtes: 1, 3 of 5 meter .

    Vertinde koperdraden: minder oxidatie en gemakkelijker solderen.

    Elke geleider bevat 17 strengen van 0,16 mm vertind koper . De tinlaag beschermt het koper tegen oxidatie, waardoor de blootliggende draden na verloop van tijd donkerder worden en de contacten minder betrouwbaar worden. Het maakt solderen ook gemakkelijker: de tin hecht direct aan de strengen en contactpunten van de strip, zelfs met een soldeerbout met laag vermogen. Het koper geleidt stroom met een lage weerstand , terwijl de dunne strengen de kabel flexibel houden in bochten en krappe ruimtes. Draai de strengen goed in elkaar voordat u een draad in een aansluiting vastdraait, zodat er geen losse strengen zijn die de aangrenzende geleider raken.

    Vier gestreepte zwarte, groene, rode en blauwe geleiders, met pictogrammen voor oxidatie, geleidbaarheid en weerstand.
    De platte vieraderige kabel wordt gebruikt voor: ledstrips, verlichting, motoren, auto's en elektronica, met de spoel in het midden.

    Toepassingsgebied: RGB LED-strips, lampen en kleine elektronische bedrading

    Deze kabel is ontworpen voor 4-pins RGB LED-strips , zoals de 24V RGB COB LED-strip . Gebruik hem als verlengstuk tussen de strip en de controller, bijvoorbeeld wanneer de controller in een kast zit en de verlichting onder kasten, in een plafondgoot of achter de tv loopt. Hij kan ook worden gebruikt om de strip na een hoek of deur opnieuw aan te sluiten. Om kleuren via de app te selecteren, hebt u een RGB-controller nodig, zoals de Tuya 4-pins WiFi RGB-controller met afstandsbediening . De kabel is ook geschikt voor andere laagspanningsbekabeling, zoals lampen en kleine elektronische apparaten, maar niet voor 230V-huisinstallaties.

    0,34 mm², 22 AWG doorsnede, in een lint van 6,48 mm breed en 1,6 mm hoog

    De vier geleiders – zwart, groen, rood en blauw – liggen naast elkaar in een lint van 6,48 mm breed en 1,6 mm hoog . Elk heeft een doorsnede van 0,34 mm² , wat overeenkomt met 22 AWG , en bestaat uit 17 strengen van 0,16 mm draad. Het smalle, platte profiel past door aluminium LED-stripprofielen, onder plinten en in kleinere buizen. Om te solderen, kunt u een 4-pins RGB-strip-naar-kabel-snelkoppeling of een 4-pins RGB-strip-naar-voeding-connector met de juiste breedte gebruiken. Bij krachtige strips en lange afstanden is het raadzaam de kabel zo kort mogelijk te houden.

    RGB-kabelsectie 22 AWG, 6,48 mm breed en 1,6 mm hoog, met 17 vertinde strengen van 0,16 mm per geleider.
    De blauwe, rode, groene en zwarte draden van de RGB-kabel, waarbij de vertinde strengen zijn gestript en de PVC-korrels van de mantel zichtbaar zijn.

    Vlamvertragende PVC-isolatie, 300V en tot 80°C.

    Elke geleider heeft een eigen vlamvertragende PVC- mantel met VW-1- classificatie: dit is de verticale vlamtest voor geïsoleerde draden, die controleert of de mantel geen vuur verspreidt. De isolatie heeft een nominale spanning van 300 V en een temperatuur van maximaal 80 °C , zoals aangegeven op de mantel. De PVC blijft flexibel en kan met een standaard draadstripper worden gestript. De vier draden kunnen aan de uiteinden met de hand op de gewenste lengte worden gescheiden. Tot de accessoires en connectoren voor LED-strips behoren snelkoppelingen, klemmen en voedingen om de aansluiting compleet te maken.

    Veelgestelde vragen

    Waar dienen die vier draden voor?

    Ze bevatten de vier pinnen van een RGB-ledstrip: de gemeenschappelijke pluspool en de rode, groene en blauwe kanalen.

    Volg de markeringen op de strip en op de controller en gebruik altijd dezelfde kleur voor dezelfde pin, van het ene uiteinde van de kabel tot het andere.

    0,34 mm², oftewel 22 AWG. Elke geleider bestaat uit 17 strengen van 0,16 mm vertind koper.

    Nee. De uiteinden zijn vrij: je soldeert ze aan de strip, klemt ze vast in de aansluitingen van de controller of steekt ze in een 4-pins snelkoppeling.

    1, 3 of 5 meter. De lengte kan worden gekozen uit de productvarianten.

    Ja. De kabel transporteert de voedingsspanning zoals die is, of het nu 12V of 24V is.

    Houd de kabel zo kort mogelijk en gebruik bij krachtige of lange stekkerdozen meerdere aansluitpunten op de stekkerdoos.

    Ja. In dezelfde serie zijn er kabels voor enkelkleurige , CCT- , RGBW- , RGB+CCT- en adresseerbare ledstrips, en de meeraderige kabel met mantel voor RGB-ledstrips.

    Ja, mits het beschermd is: buiten, leid het door een mantel of buis en bescherm de verbindingen goed tegen water.

    Nee. Het is een dunne kabel van 0,34 mm², gemaakt voor de laagspanningscircuits van ledstrips: 230V-systemen voor thuisgebruik vereisen veel dikkere kabels.

    Nee. Het is een passieve kabel: de slimme functies zijn afhankelijk van de controller waarop je de ledstrip aansluit.

    Tuya
    Tuya-CB4150-1m

    Datasheet

    Spraakbesturing
    Geen
    Dirigent sectie
    0,34 mm²
    Geschikt voor LED's
    RGB
    Lengte
    6.48mm
    Aantal pincodes
    4 PINNEN
    Nominale spanning
    300V
    Isolatiemateriaal
    PVC
    Type LED's ondersteund
    RGB
    AWG
    22
    Presentator
    Vertind koper
    Werkt met
    Geen app (accessoire)
    Hub vereist
    Geen (wifi / zelfstandig)
    Ideaal voor
    Verlichting & led
    Home Assistant-integratie
    Niet integreerbaar

    Specifieke referenties

    upc
    640046559732
    ean13
    6400465597321
    MPN
    Tuya CB4150 1m
