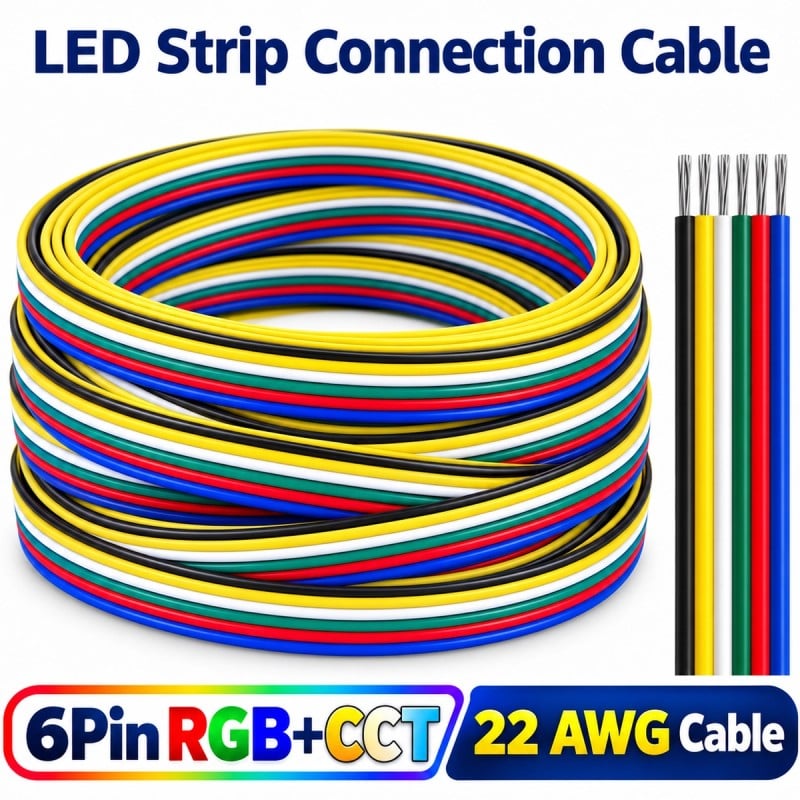

    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel
    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel
    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel
    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel
    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel
    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel
    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel
    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel

    6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel

    € 2,29
    Inclusief belasting
    rating Geen beoordeling op dit moment
    • Zes aders voor RGB+CCT: verbindt de zes pinnen van een RGB+CCT-ledstrip: de gemeenschappelijke plus, de rode, groene en blauwe kanalen en de twee kanalen voor warmwit en koudwit.
    • Zes verschillende kleuren: de aders zijn zwart, groen, rood, blauw, wit en geel: herken elke ader in één oogopslag en gebruik steeds dezelfde kleur voor dezelfde pin.
    • Doorsnede van 22 AWG: elke ader heeft een doorsnede van 0,34 mm² (22 AWG) en bestaat uit 17 draadjes van 0,16 mm: de ader blijft soepel en buigt zonder te breken.
    • Vertind koper: de draadjes zijn gemaakt van vertind koper, dat langdurig bestand is tegen oxidatie en soldeertin goed opneemt wanneer u de kabel aan de soldeerpads van de strip soldeert.
    • PVC-isolatie: elke ader heeft een eigen mantel van vlamvertragend PVC (AWM 1007, VW-1), met een nominale spanning van 300 V en een temperatuurbestendigheid tot 80 °C.
    • Platte kabel van 9,68 mm: de zes aders liggen naast elkaar in een band van 9,68 mm breed en 1,6 mm hoog: deze past in aluminium profielen, kabelgoten en achter meubels.
    • Scheidbare aders: de aders kunnen aan de uiteinden van elkaar worden losgetrokken, zodat u elke ader naar de bijbehorende aansluitklem of soldeerpad kunt leiden zonder de mantel van de andere aders door te snijden.
    • 1, 3 of 5 meter: kies de gewenste lengte uit 1, 3 en 5 meter: een kort stuk voor een aansluiting dichtbij, een lang stuk om de controller verder weg te plaatsen.
    • Vrije uiteinden: de kabel wordt zonder connectoren geleverd: soldeer hem aan de strip, zet hem vast in de aansluitklemmen van de controller of steek hem in een 6-pins connector.
    • Verlengkabel voor de strip: gebruik hem als verlengkabel tussen de strip en de controller, om twee stukken strip na een hoek met elkaar te verbinden of om de strip vanaf beide uiteinden van stroom te voorzien.
    • Voor leds en meer: ontworpen voor RGB+CCT-ledstrips van 12 en 24 V, maar ook geschikt voor andere 6-aderige laagspanningsbekabeling, zoals voor lampen en kleine apparaten.
    • Gelijkmatig licht: houd bij krachtige strips en lange afstanden de kabel zo kort mogelijk en sluit de voeding op meerdere punten aan, zodat het licht tot aan het einde gelijkmatig blijft.
    • Passief accessoire: geen app, geen protocol: de kabel maakt geen verbinding met wifi. Strip, controller en voeding zijn afzonderlijk verkrijgbaar.
    Lengte :
    Aantal :
    Weet je niet of het met jouw huis werkt?
    Sluiten
    Write your review
    • Veilige betalingen: Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
    • 24-uurs levering: 24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
    • Retour binnen 14 dagen: Retour binnen 14 dagen: volg de stappen, snel terugbetaald.

    Koop het samen met

    • 6-pins 22 AWG 0,34 mm² RGB+CCT LED-stripkabel
    • +
    • 5-pins RGBW LED-stripkabel 22 AWG 0,34 mm²
    • Totale prijs: € 4,28
    info Items kunnen worden gekozen met verschillende opties  Details weergeven

    22 AWG 6-pins RGB+CCT LED-stripkabel, zeskleurige draad, vertind koper

    6-pins RGB+CCT-kabelbundel met gele, witte, blauwe, rode, groene en zwarte draden en vlam- en corrosie-pictogrammen

    De 6-pins RGB+CCT LED-stripkabel verbindt een RGB+CCT LED-strip met de controller, of twee delen van een strip met elkaar. De kabel voert de gemeenschappelijke plusdraad, de rode , groene en blauwe kanalen en de twee kanalen voor warm wit en koel wit via zes afzonderlijke draden. De geleiders zijn zwart, groen, rood, blauw, wit en geel, dus houd dezelfde volgorde aan van begin tot eind. Elke draad heeft een doorsnede van 0,34 mm² (22 AWG) , bestaat uit 17 strengen vertind koper en is geïsoleerd met vlamvertragend PVC. De strip is 9,68 mm breed en 1,6 mm hoog. De uiteinden zijn vrij, zonder connectoren, en u kunt de kabel als verlengstuk gebruiken. De kabel is verkrijgbaar in drie lengtes: 1, 3 of 5 meter .

    Vertinde koperdraden: minder oxidatie en gemakkelijker solderen.

    Elke geleider bevat 17 strengen van 0,16 mm vertind koper . De tinlaag beschermt het koper tegen oxidatie, waardoor de blootliggende draden na verloop van tijd donkerder worden en de contacten minder betrouwbaar worden. Het maakt solderen ook gemakkelijker: de tin hecht direct aan de strengen en contactpunten van de strip, zelfs met een soldeerbout met laag vermogen. Het koper geleidt stroom met een lage weerstand , terwijl de dunne strengen de kabel flexibel houden in bochten en krappe ruimtes. Draai de strengen goed in elkaar voordat u een draad in een aansluiting vastdraait, zodat er geen losse strengen zijn die de aangrenzende geleider raken.

    Zes gestreepte geleiders in de kleuren zwart, groen, rood, blauw, wit en geel, met symbolen voor oxidatie en geleidbaarheid.
    Een 6-pins kabel is aan één uiteinde aangesloten op een RGB+CCT LED-strip, aan beide uiteinden haaks op elkaar (90°) en aan de contactpunten gesoldeerd.

    Hoe sluit je een 6-pins RGB+CCT LED-strip aan?

    De kabel kan op vier manieren worden aangesloten op een 6-pins RGB+CCT LED-strip , zoals de 24V RGB+CCT COB LED-strip . Aan één uiteinde om de strip naar de controller te leiden. Onder een hoek van 90° om de strip na een bocht weer aan te sluiten. Aan beide uiteinden om de strip van stroom te voorzien of om twee verder gelegen delen met elkaar te verbinden. Of u kunt de kabel direct op de soldeerpunten van de strip solderen, waarbij u de volgorde van de kleuren respecteert. Om kleuren en wit via de app te bedienen, hebt u een 5-kanaals controller nodig, zoals de Tuya 5-in-1 Zigbee- en RF-controller . De kabel werkt op laagspanning, niet op het elektriciteitsnet van uw huis.

    0,34 mm², 22 AWG doorsnede, in een lint van 9,68 mm breed en 1,6 mm hoog

    De zes geleiders – zwart, groen, rood, blauw, wit en geel – zijn naast elkaar gerangschikt in een lint van 9,68 mm breed en 1,6 mm hoog . Elke geleider heeft een doorsnede van 0,34 mm² , wat overeenkomt met 22 AWG , en bestaat uit 17 strengen van 0,16 mm. Het platte profiel past door aluminium LED-stripprofielen, onder plinten en in buizen. Voor soldeervrije verbindingen kunt u een 6-pins RGB+CCT strip-naar-voeding-connector gebruiken met de juiste breedte voor uw strip. Bij krachtige strips en lange afstanden is het raadzaam de kabel zo kort mogelijk te houden en de stroom vanaf meerdere punten aan te voeren.

    RGB+CCT-kabelsectie 22 AWG, 9,68 mm breed en 1,6 mm hoog, met 17 vertinde strengen van 0,16 mm per draad.
    Gele, witte, blauwe, rode, groene en zwarte draden van de RGB+CCT-kabel met vertinde strengen en PVC-korrels.

    Vlamvertragende PVC-isolatie, 300V en tot 80°C.

    Elke geleider heeft een eigen vlamvertragende PVC- mantel met VW-1- classificatie: dit is de verticale vlamtest voor geïsoleerde draden, die controleert of de mantel geen vuur verspreidt. De isolatie heeft een nominale spanning van 300 V en een temperatuur van maximaal 80 °C , zoals aangegeven op de mantel. De PVC blijft flexibel en kan met een standaard draadstripper worden gestript. De zes draden kunnen aan de uiteinden met de hand op de gewenste lengte worden gescheiden. Tot de accessoires en connectoren voor LED-strips behoren snelkoppelingen, klemmen en voedingen om de aansluiting compleet te maken.

    Veelgestelde vragen

    Waar dienen die zes draden voor?

    Ze bevatten de zes pinnen van een RGB+CCT LED-strip: de gemeenschappelijke pluspool, de rode, groene en blauwe kanalen en de warmwitte en koelwitte kanalen.

    Volg de markeringen op de strip en op de controller en gebruik altijd dezelfde kleur voor dezelfde pin, van het ene uiteinde van de kabel tot het andere.

    0,34 mm², oftewel 22 AWG. Elke geleider bestaat uit 17 strengen van 0,16 mm vertind koper.

    Nee. De uiteinden zijn vrij: je soldeert ze aan de strip, klemt ze vast in de aansluitingen van de controller of steekt ze in een 6-pins connector.

    1, 3 of 5 meter. De lengte kan worden gekozen uit de productvarianten.

    Ja. De kabel transporteert de voedingsspanning zoals die is, of het nu 12V of 24V is.

    Houd de kabel zo kort mogelijk en gebruik bij krachtige of lange stekkerdozen meerdere aansluitpunten op de stekkerdoos.

    Ja. In dezelfde serie zijn er kabels voor enkelkleurige , CCT- , RGB- , RGBW- en adresseerbare ledstrips.

    Ja, mits het beschermd is: buiten, leid het door een mantel of buis en bescherm de verbindingen goed tegen water.

    Nee. Het is een dunne kabel van 0,34 mm², gemaakt voor de laagspanningscircuits van ledstrips: 230V-systemen voor thuisgebruik vereisen veel dikkere kabels.

    Nee. Het is een passieve kabel: de slimme functies zijn afhankelijk van de controller waarop je de ledstrip aansluit.

    Tuya
    Tuya-CB6150-1m

    Datasheet

    Spraakbesturing
    Geen
    Dirigent sectie
    0,34 mm²
    Geschikt voor LED's
    RGB+CCT
    Lengte
    9.68mm
    Aantal pincodes
    6 PENNEN
    Nominale spanning
    300V
    Isolatiemateriaal
    PVC
    Type LED's ondersteund
    RGB+CCT
    AWG
    22
    Presentator
    Vertind koper
    Werkt met
    Geen app (accessoire)
    Hub vereist
    Geen (wifi / zelfstandig)
    Ideaal voor
    Verlichting & led
    Home Assistant-integratie
    Niet integreerbaar

    Specifieke referenties

    upc
    937891940516
    ean13
    9378919405164
    MPN
    Tuya CB6150 1m
