Cavo per Strisce LED RGB+CCT 6 Pin 22 AWG 0,34 mm²
2,29 €
Tasse incluse
Nessuna recensione al momento
- Sei fili per l'RGB+CCT: porta i sei pin di una striscia LED RGB+CCT: il positivo comune, i canali rosso, verde e blu e i due canali del bianco caldo e freddo.
- Sei colori diversi: i conduttori sono nero, verde, rosso, blu, bianco e giallo: riconosci ogni filo a colpo d'occhio e tieni lo stesso colore per lo stesso pin.
- Sezione 22 AWG: ogni conduttore ha una sezione di 0,34 mm² (22 AWG) ed è formato da 17 trefoli da 0,16 mm: resta morbido e si piega senza spezzarsi.
- Rame stagnato: i trefoli sono in rame stagnato, che resiste all'ossidazione nel tempo e prende bene lo stagno quando saldi il cavo alle piazzole della striscia.
- Isolamento in PVC: ogni filo ha la sua guaina in PVC ritardante di fiamma (AWM 1007, VW-1), con tensione nominale di 300 V e temperatura fino a 80 °C.
- Cavo piatto da 9,68 mm: i sei fili sono affiancati in un nastro largo 9,68 mm e alto 1,6 mm: passa nei profili in alluminio, nelle canaline e dietro i mobili.
- Fili separabili: i conduttori si staccano l'uno dall'altro alle estremità, così porti ciascun filo al suo morsetto o piazzola senza tagliare la guaina degli altri.
- 1, 3 o 5 metri: scegli la lunghezza che ti serve fra 1, 3 e 5 metri: lo spezzone corto per un collegamento vicino, quello lungo per portare il controller lontano.
- Estremità libere: il cavo è senza connettori: lo saldi alla striscia, lo stringi nei morsetti del controller o lo infili in un connettore a 6 pin.
- Prolunga per la striscia: lo usi come prolunga fra striscia e controller, per unire due spezzoni dopo un angolo o per alimentare la striscia da tutti e due i capi.
- Per i LED e non solo: nasce per le strisce LED RGB+CCT a 12 e 24 V, ma va bene anche per altri cablaggi a sei fili a bassa tensione, come lampade e piccoli apparecchi.
- Luce uniforme: con strisce potenti e tratte lunghe tieni il cavo il più corto possibile e porta l'alimentazione da più punti, così la luce resta uniforme fino in fondo.
- Accessorio passivo: nessuna app, nessun protocollo: il cavo non si collega al WiFi. Striscia, controller e alimentatore si acquistano a parte.
Pagamenti sicuri: Carte, PayPal, Bonifico ed anche a Rate
Consegna in 24 ore: Spedizione gratuita sopra i 100€ in tutta Italia
Reso facile entro 14 giorni: Segui le istruzioni e ottieni il rimborso

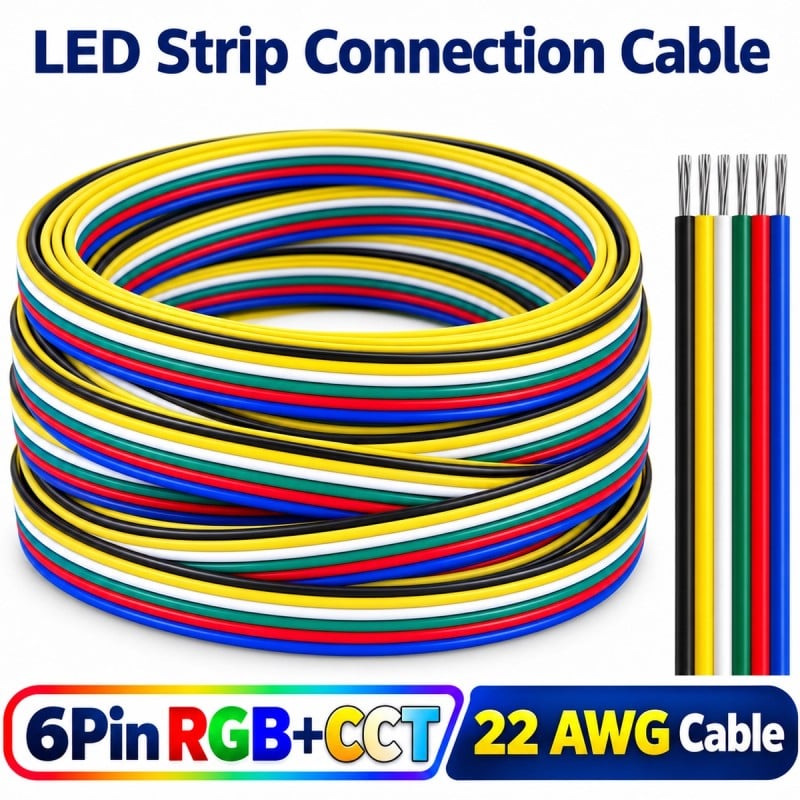

Cavo per strisce LED RGB+CCT a 6 pin 22 AWG, a sei fili colorati, in rame stagnato
Il cavo per strisce LED RGB+CCT a 6 pin collega una striscia LED RGB+CCT al suo controller, oppure due spezzoni di striscia fra loro. Porta su sei fili separati il positivo comune, i canali del rosso, del verde e del blu e i due canali del bianco caldo e del bianco freddo. I conduttori sono nero, verde, rosso, blu, bianco e giallo, così tieni lo stesso ordine da un capo all'altro. Ogni filo ha una sezione di 0,34 mm² (22 AWG), è formato da 17 trefoli di rame stagnato ed è isolato in PVC ritardante di fiamma. Il nastro è largo 9,68 mm e alto 1,6 mm. Le estremità sono libere, senza connettori, e lo puoi usare come prolunga. È disponibile in tre lunghezze: 1, 3 o 5 metri.

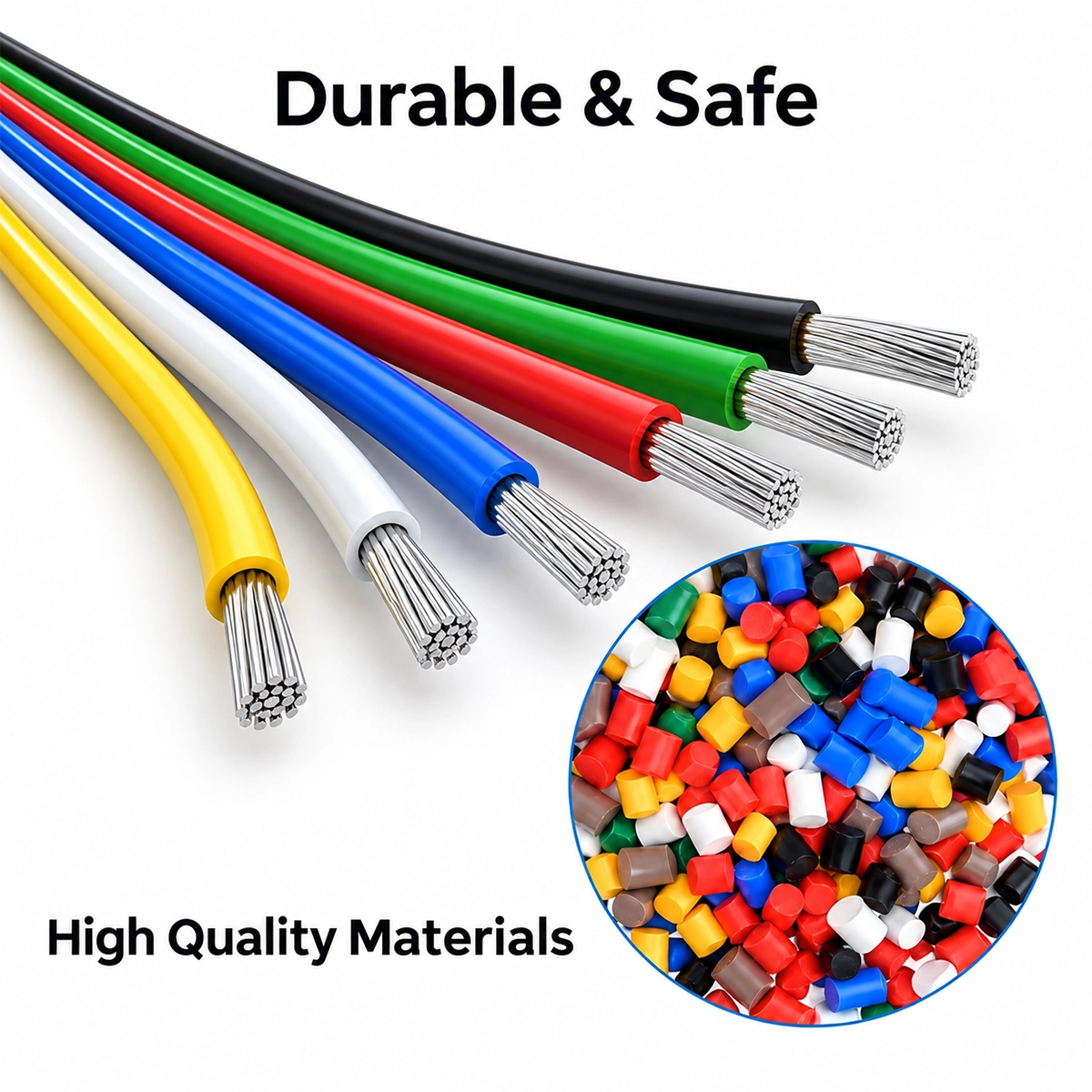

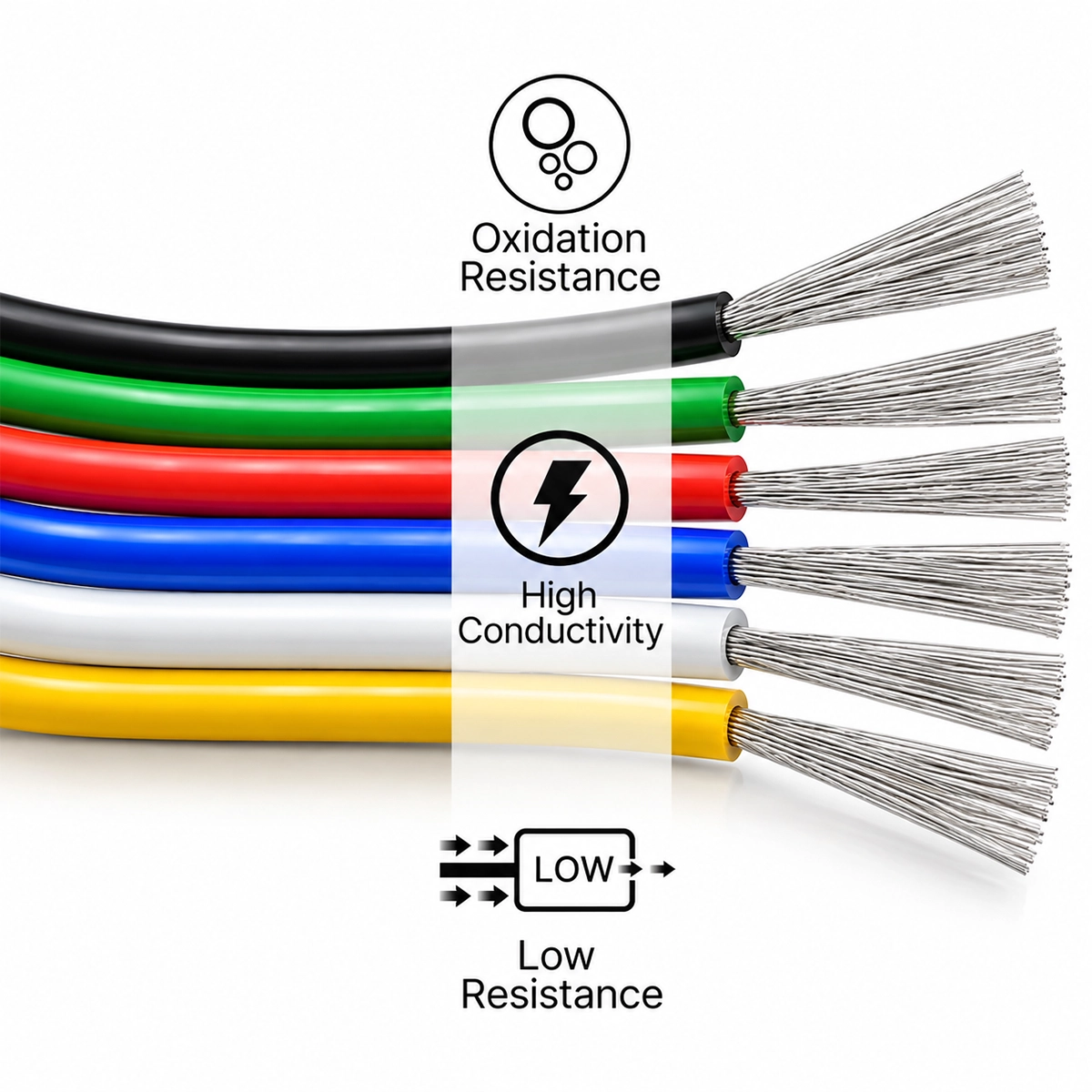

Trefoli in rame stagnato: meno ossidazione e saldature più facili
Ogni conduttore contiene 17 trefoli da 0,16 mm di rame stagnato. Lo stagno ricopre il rame e lo protegge dall'ossidazione, che con il tempo scurisce i fili scoperti e rende i contatti meno affidabili. In più facilita la saldatura: lo stagno aderisce subito ai trefoli e alle piazzole della striscia, anche con un saldatore di piccola potenza. Il rame conduce la corrente con una bassa resistenza, mentre i trefoli sottili mantengono il cavo flessibile negli angoli e nei passaggi stretti. Prima di stringere un filo in un morsetto attorciglia bene i trefoli, così nessuno resta libero e tocca il conduttore vicino.

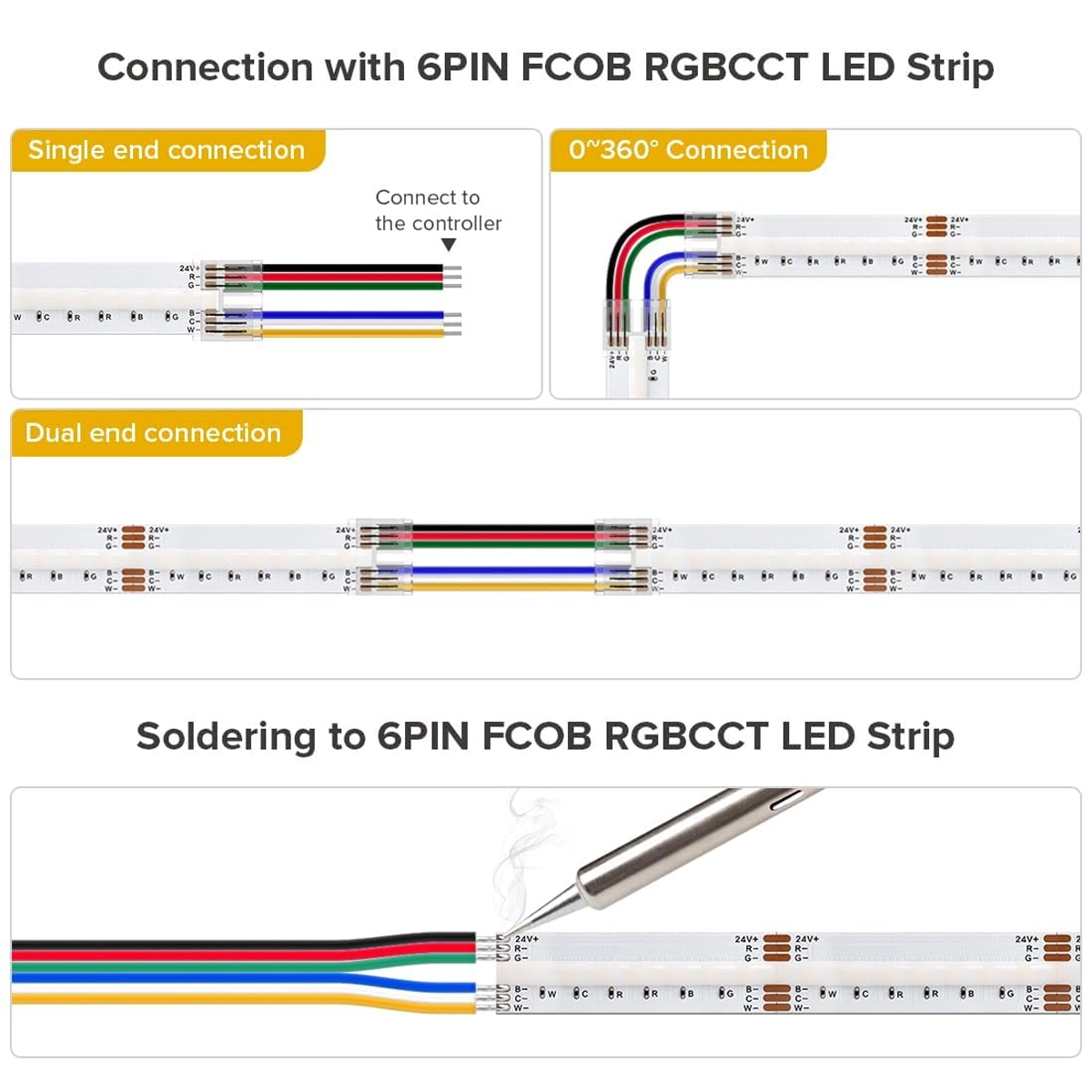

Come si collega a una striscia LED RGB+CCT a 6 pin
Il cavo si collega a una striscia LED RGB+CCT a 6 pin, come la striscia LED COB RGB+CCT a 24 V, in quattro modi. A un capo, per portare la striscia al controller. A 90°, per riprendere la striscia dopo un angolo. Ai due capi, per alimentare la striscia da tutte e due le estremità o per unire due spezzoni lontani. Oppure lo saldi direttamente alle piazzole della striscia, rispettando l'ordine dei colori. Per comandare colori e bianchi dall'app serve un controller a 5 canali, come il controller Tuya 5 in 1 Zigbee e RF. Il cavo lavora a bassa tensione, non sull'impianto elettrico di casa.

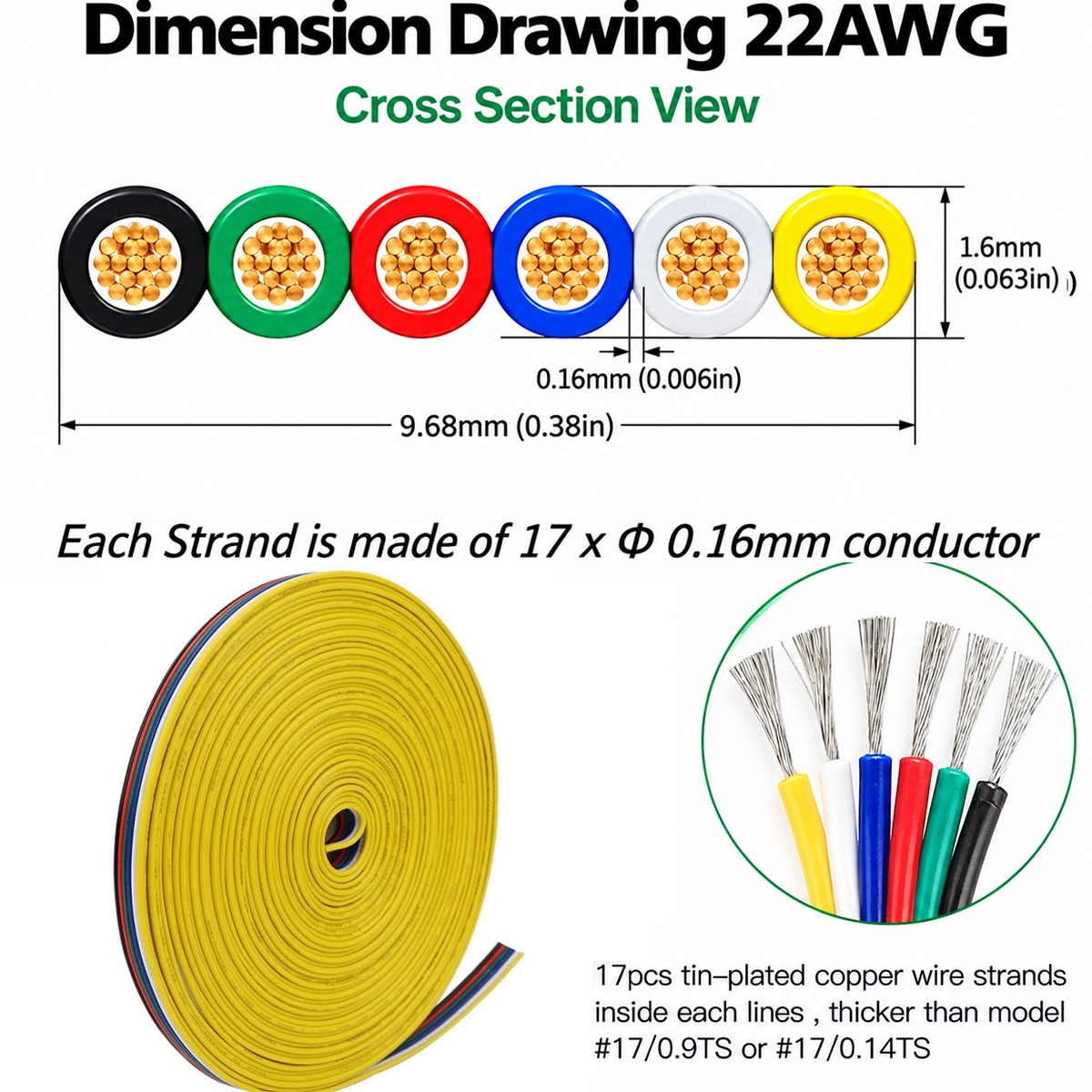

Sezione da 0,34 mm², 22 AWG, in un nastro largo 9,68 mm e alto 1,6 mm
I sei conduttori, nero, verde, rosso, blu, bianco e giallo, sono affiancati in un nastro largo 9,68 mm e alto 1,6 mm. Ognuno ha una sezione di 0,34 mm², pari a 22 AWG, ed è formato da 17 trefoli da 0,16 mm. Il profilo basso passa nei profili in alluminio per strisce LED, sotto i battiscopa e nelle canaline. Per collegarlo senza saldare puoi usare un connettore RGB+CCT a 6 pin da striscia ad alimentazione della larghezza giusta per la tua striscia. Con strisce potenti e tratte lunghe tieni il cavo il più corto possibile e porta l'alimentazione da più punti.

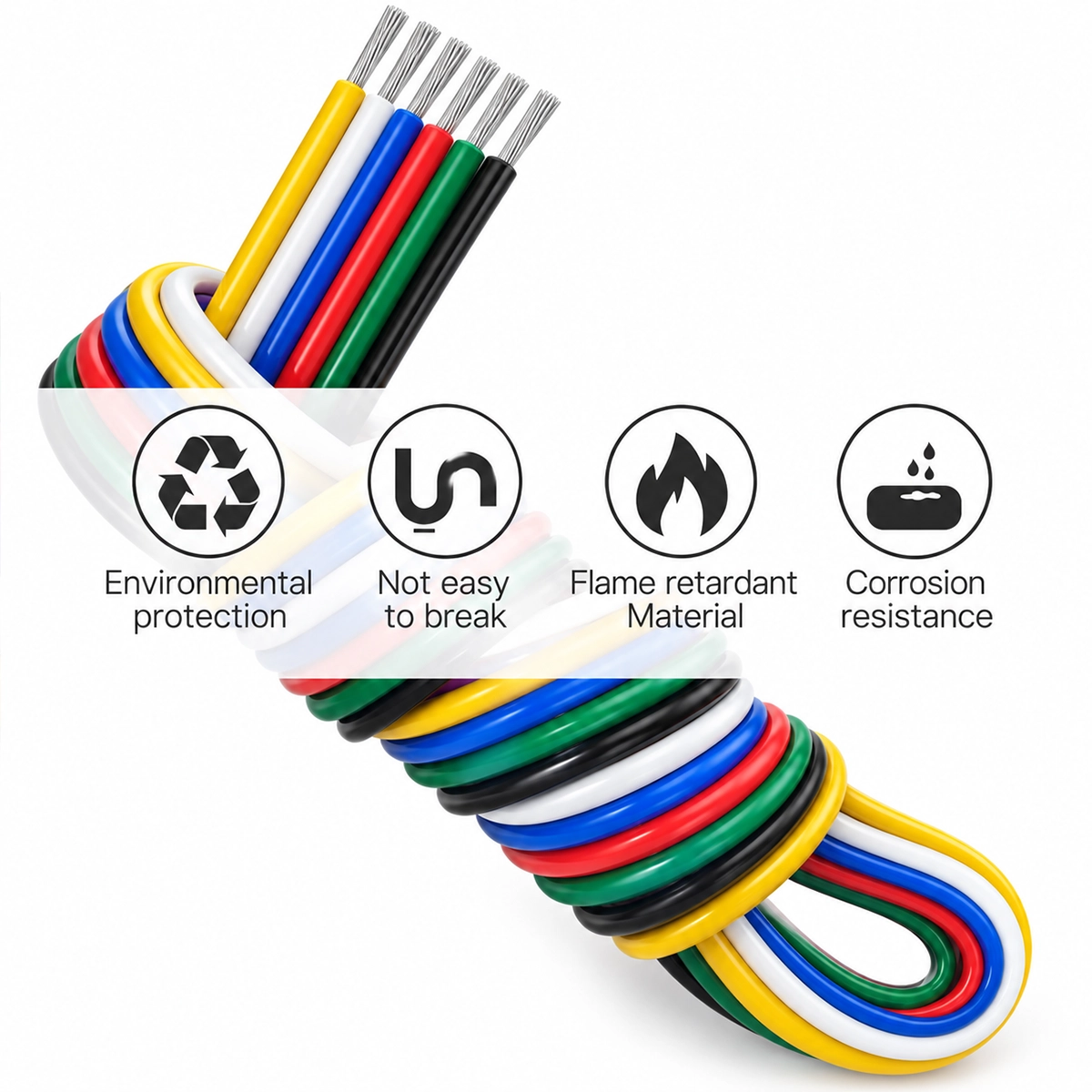

Isolamento in PVC ritardante di fiamma, 300 V e fino a 80 °C
Ogni conduttore ha la sua guaina in PVC ritardante di fiamma, di classe VW-1: è la prova di fiamma verticale per i fili isolati, che verifica che la guaina non propaghi l'incendio. L'isolamento ha una tensione nominale di 300 V e una temperatura fino a 80 °C, come riportato sulla guaina. Il PVC resta morbido, si spella con una normale pinza spelafili e i sei fili si separano a mano alle estremità per la lunghezza che serve. Fra gli accessori e connettori per strisce LED trovi connettori rapidi, morsetti e alimentatori per completare il collegamento.
Domande Frequenti
A cosa servono i sei fili?
Portano i sei pin di una striscia LED RGB+CCT: il positivo comune, i canali rosso, verde e blu e i canali del bianco caldo e del bianco freddo.
Come abbino i colori dei fili ai pin?
Segui le sigle stampate sulla striscia e sul controller e usa sempre lo stesso colore per lo stesso pin, da un capo all'altro del cavo.
Che sezione hanno i conduttori?
0,34 mm², cioè 22 AWG. Ogni conduttore è formato da 17 trefoli di rame stagnato da 0,16 mm.
Il cavo ha i connettori?
No. Le estremità sono libere: le saldi alla striscia, le stringi nei morsetti del controller o le infili in un connettore a 6 pin.
Quali lunghezze ci sono?
1, 3 o 5 metri. La lunghezza si sceglie fra le versioni del prodotto.
Va bene per strisce a 12 V e a 24 V?
Sì. Il cavo porta la tensione dell'alimentatore così com'è, sia a 12 V sia a 24 V.
Come evito cali di luce sulle tratte lunghe?
Tieni il cavo il più corto possibile e, con strisce potenti o lunghe, porta l'alimentazione da più punti della striscia.
Ci sono cavi per altri tipi di striscia?
Sì. Nella stessa serie ci sono i cavi per strisce monocolore, CCT, RGB, RGBW e indirizzabili.
Si può usare all'esterno?
Sì, se è protetto: all'esterno fallo passare in una guaina o in una canalina e proteggi bene le giunzioni dall'acqua.
Posso usarlo per la rete a 230 V?
No. È un cavo sottile da 0,34 mm², fatto per i circuiti a bassa tensione delle strisce LED: gli impianti di casa a 230 V richiedono cavi di sezione molto più grande.
Serve un'app o un hub?
No. È un cavo passivo: le funzioni smart dipendono dal controller a cui colleghi la striscia.
Tuya-CB6150-1m
Scheda tecnica
- Controllo Vocale
- Nessuno
- Sezione del conduttore
- 0,34 mm²
- Adatto per LED
- RGB+CCT
- Larghezza
- 9.68mm
- Quantità di PIN
- 6 PIN
- Tensione nominale
- 300V
- Materiale isolante
- PVC
- Tipologia di LED Supportati
- RGB+CCT
- AWG
- 22
- Conduttore
- Rame stagnato
- Funziona con
- Nessuna app (accessorio)
- Hub richiesto
- Nessuno (Wi-Fi / autonomo)
- Ideale per
- Luci e LED
- Integrazione Home Assistant
- Non integrabile
Riferimenti Specifici
- Codice a barre UPC
- 937891940516
- ean13
- 9378919405164
- MPN
- Tuya CB6150 1m
