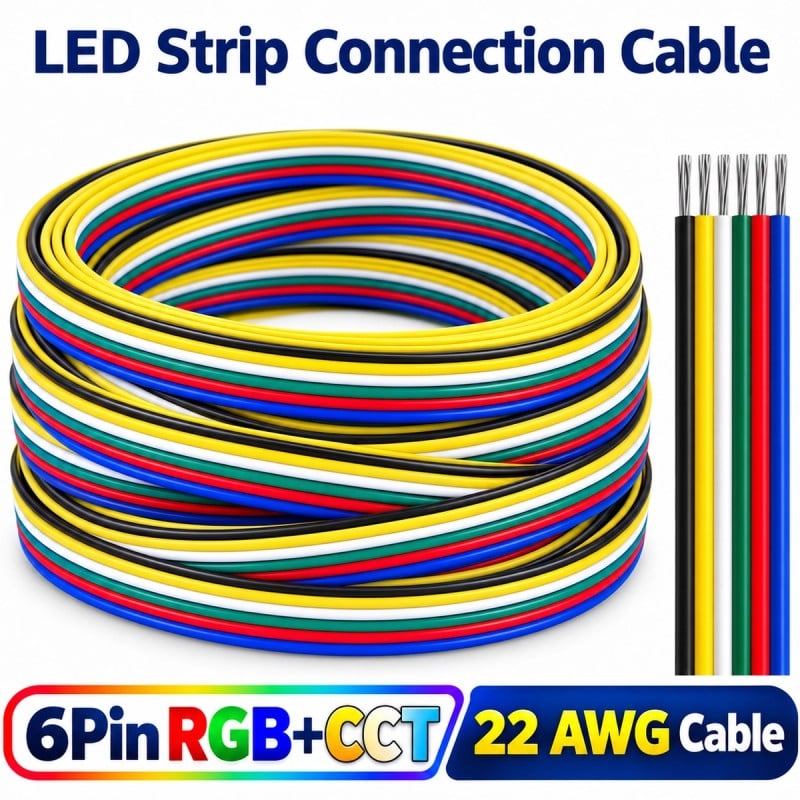

6-poliges 22 AWG 0,34 mm² RGB+CCT LED-Streifenkabel
2,29 €
Bruttopreis
Derzeit keine Bewertung
- Sechs Adern für RGB+CCT: verbindet die sechs Pins eines RGB+CCT-LED-Streifens: den gemeinsamen Pluspol, die Kanäle für Rot, Grün und Blau sowie die beiden Kanäle für Warmweiß und Kaltweiß.
- Sechs verschiedene Farben: die Adern sind schwarz, grün, rot, blau, weiß und gelb: So erkennen Sie jede Ader auf einen Blick und verwenden für denselben Pin immer dieselbe Farbe.
- Querschnitt 22 AWG: jeder Leiter hat einen Querschnitt von 0,34 mm² (22 AWG) und besteht aus 17 Einzeldrähten mit jeweils 0,16 mm Durchmesser: Er bleibt flexibel und lässt sich biegen, ohne zu brechen.
- Verzinntes Kupfer: die Einzeldrähte bestehen aus verzinntem Kupfer, das dauerhaft oxidationsbeständig ist und Lötzinn gut annimmt, wenn Sie das Kabel an die Lötpads des Streifens löten.
- PVC-Isolierung: jede Ader besitzt eine eigene Isolierung aus flammhemmendem PVC (AWM 1007, VW-1), ausgelegt für eine Nennspannung von 300 V und Temperaturen bis 80 °C.
- 9,68 mm breites Flachbandkabel: die sechs Adern liegen nebeneinander und bilden ein 9,68 mm breites Band mit einer Höhe von 1,6 mm: Es lässt sich in Aluminiumprofilen, Kabelkanälen und hinter Möbeln verlegen.
- Trennbare Adern: die Adern lassen sich an den Enden voneinander trennen. So führen Sie jede Ader zu ihrer Klemme oder ihrem Lötpad, ohne die Isolierung der anderen aufzuschneiden.
- 1, 3 oder 5 Meter: wählen Sie die passende Länge aus 1, 3 und 5 Metern: das kurze Stück für eine Verbindung über kurze Distanz, das lange für einen weiter entfernten Controller.
- Freie Enden: das Kabel ist ohne Steckverbinder: Sie können es an den Streifen löten, in den Klemmen des Controllers befestigen oder in einen 6-poligen Steckverbinder stecken.
- Verlängerung für den Streifen: verwenden Sie es als Verlängerung zwischen Streifen und Controller, um zwei Abschnitte über eine Ecke hinweg zu verbinden oder den Streifen an beiden Enden mit Strom zu versorgen.
- Für LEDs und mehr: entwickelt für RGB+CCT-LED-Streifen mit 12 und 24 V, eignet es sich auch für andere sechsadrige Niederspannungsverdrahtungen, etwa in Leuchten und Kleingeräten.
- Gleichmäßiges Licht: halten Sie das Kabel bei leistungsstarken Streifen und langen Leitungswegen möglichst kurz und speisen Sie den Strom an mehreren Punkten ein. So bleibt die Beleuchtung bis zum Ende gleichmäßig.
- Passives Zubehör: keine App, kein Protokoll: Das Kabel stellt keine WLAN-Verbindung her. Streifen, Controller und Netzteil sind separat erhältlich.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
22 AWG 6-Pin RGB+CCT LED-Streifenkabel, sechsfarbiger Draht, verzinntes Kupfer
Das 6-polige RGB+CCT-LED-Streifenkabel verbindet einen RGB+CCT-LED-Streifen mit seinem Controller oder zwei Streifenabschnitte miteinander. Es führt den gemeinsamen Pluspol, die Kanäle Rot , Grün und Blau sowie die beiden Kanäle Warmweiß und Kaltweiß auf sechs separaten Adern. Die Adern sind schwarz, grün, rot, blau, weiß und gelb, die Reihenfolge bleibt also an beiden Enden gleich. Jede Ader hat einen Querschnitt von 0,34 mm² (22 AWG) , besteht aus 17 verzinnten Kupferlitzen und ist mit flammhemmendem PVC isoliert. Der Streifen ist 9,68 mm breit und 1,6 mm hoch. Die Enden sind offen, ohne Stecker, und das Kabel kann als Verlängerung verwendet werden. Es ist in drei Längen erhältlich: 1, 3 oder 5 Meter .
Verzinnte Kupferlitzen: weniger Oxidation und einfacheres Löten
Jeder Leiter besteht aus 17 verzinnten Kupferlitzen mit einem Durchmesser von je 0,16 mm. Das Zinn umhüllt das Kupfer und schützt es vor Oxidation, die mit der Zeit die freiliegenden Drähte dunkel werden lässt und die Kontakte unzuverlässiger macht. Es erleichtert auch das Löten: Das Zinn haftet sofort an den Litzen und Lötpads des Leiterstreifens, selbst mit einem Lötkolben geringer Leistung. Das Kupfer leitet Strom mit niedrigem Widerstand , während die dünnen Litzen das Kabel in Ecken und engen Bereichen flexibel halten. Bevor Sie einen Draht in eine Klemme einstecken, verdrillen Sie die Litzen gut, sodass keine lose Litze den benachbarten Leiter berührt.
So schließen Sie einen 6-poligen RGB+CCT-LED-Streifen an
Das Kabel lässt sich auf vier Arten an einen 6-poligen RGB+CCT-LED-Streifen , z. B. den 24V RGB+CCT COB-LED-Streifen , anschließen. An einem Ende kann der Streifen mit dem Controller verbunden werden. Im 90° -Winkel kann der Streifen nach einer Ecke wieder verbunden werden. An beiden Enden kann der Streifen entweder von beiden Seiten mit Strom versorgt oder zwei entfernte Abschnitte verbunden werden. Alternativ kann das Kabel direkt an die Lötpads des Streifens gelötet werden, wobei die Farbreihenfolge zu beachten ist. Zur Steuerung von Farben und Weiß über die App wird ein 5-Kanal-Controller benötigt, z. B. der Tuya 5-in-1 Zigbee- und RF-Controller . Das Kabel arbeitet mit Niederspannung und ist nicht an das Stromnetz Ihres Hauses angeschlossen.
0,34 mm², 22 AWG Querschnitt, in einem 9,68 mm breiten und 1,6 mm hohen Band
Die sechs Leiter – schwarz, grün, rot, blau, weiß und gelb – sind nebeneinander auf einem 9,68 mm breiten und 1,6 mm hohen Flachbandkabel angeordnet. Jeder Leiter hat einen Querschnitt von 0,34 mm² , entsprechend 22 AWG , und besteht aus 17 Litzen mit je 0,16 mm Durchmesser. Das flache Kabel passt durch Aluminium-LED-Streifenprofile, unter Sockelleisten und in Kabelkanäle. Für lötfreie Verbindungen können Sie einen 6-poligen RGB+CCT-Streifen-zu-Strom-Stecker in der passenden Breite für Ihren Streifen verwenden. Bei leistungsstarken Streifen und langen Strecken sollten Sie das Kabel so kurz wie möglich halten und die Stromversorgung von mehreren Punkten aus durchführen.
Flammhemmende PVC-Isolierung, 300 V und bis zu 80 °C
Jeder Leiter verfügt über einen eigenen , flammhemmenden PVC- Mantel der Schutzart VW-1 . Dies ist der vertikale Flammentest für isolierte Drähte, der bestätigt, dass der Mantel kein Feuer weiterleitet. Die Isolierung ist, wie auf dem Mantel angegeben, für eine Nennspannung von 300 V und eine Temperatur von bis zu 80 °C ausgelegt. Das PVC bleibt weich und lässt sich mit handelsüblichen Abisolierzangen abisolieren. Die sechs Adern werden an den Enden von Hand auf die gewünschte Länge abgetrennt. Zum Zubehör und den Steckverbindern für LED-Streifen gehören Schnellverbinder, Klemmen und Netzteile für den vollständigen Anschluss.
Häufig gestellte Fragen
Wozu dienen die sechs Drähte?
Sie verfügen über die sechs Pins eines RGB+CCT-LED-Streifens: den gemeinsamen Pluspol, die roten, grünen und blauen Kanäle sowie die warmweißen und kaltweißen Kanäle.
Wie ordne ich die Kabelfarben den Pins zu?
Beachten Sie die auf dem Streifen und dem Controller aufgedruckten Markierungen und verwenden Sie immer die gleiche Farbe für den gleichen Pin, von einem Ende des Kabels zum anderen.
Welchen Querschnitt haben die Leiter?
0,34 mm² bzw. 22 AWG. Jeder Leiter besteht aus 17 Litzen aus 0,16 mm verzinntem Kupfer.
Hat das Kabel Anschlüsse?
Nein. Die Enden sind frei: Sie können sie an den Streifen löten, in die Controller-Anschlüsse klemmen oder in einen 6-poligen Stecker stecken.
Welche Längen gibt es?
1, 3 oder 5 Meter. Die Länge kann anhand der Produktvarianten ausgewählt werden.
Ist dieses Produkt für 12-V- und 24-V-Streifen geeignet?
Ja. Das Kabel überträgt die Versorgungsspannung unverändert, egal ob 12 V oder 24 V.
Wie kann ich Lichteinfälle auf langen Strecken vermeiden?
Halten Sie das Kabel so kurz wie möglich und führen Sie bei leistungsstarken oder langen LED-Streifen die Stromversorgung von mehreren Punkten am Streifen ab.
Gibt es Kabel für andere Arten von LED-Streifen?
Ja. In derselben Serie gibt es Kabel für einfarbige , CCT- , RGB- , RGBW- und adressierbare LED-Streifen.
Kann es im Freien verwendet werden?
Ja, wenn es geschützt ist: Im Außenbereich sollte es durch einen Schutzmantel oder ein Rohr geführt und die Verbindungsstellen gut vor Wasser geschützt werden.
Kann ich es für 230-V-Netzspannung verwenden?
Nein. Es handelt sich um ein dünnes 0,34 mm² Kabel, das für die Niederspannungsschaltungen von LED-Streifen entwickelt wurde: 230-V-Haussysteme benötigen Kabel mit wesentlich größerem Querschnitt.
Benötigen Sie eine App oder eine Zentrale?
Nein. Es handelt sich um ein passives Kabel: Die intelligenten Funktionen hängen vom Controller ab, an den Sie die Leiste anschließen.
Tuya-CB6150-1m
Technische Daten
- Stimmenkontrolle
- Keine
- Dirigentenabschnitt
- 0,34 mm²
- Geeignet für LEDs
- RGB+CCT
- Länge
- 9.68mm
- Anzahl der PINs
- 6 PINS
- Nennspannung
- 300V
- Isoliermaterial
- PVC
- Art der unterstützten LEDs
- RGB+CCT
- AWG
- 22
- Moderator
- Verzinntes Kupfer
- Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (WLAN / eigenständig)
- Ideal für
- Licht & LED
- Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 937891940516
- ean13
- 9378919405164
- Hersteller-Teilenummer (MPN)
- Tuya CB6150 1m
