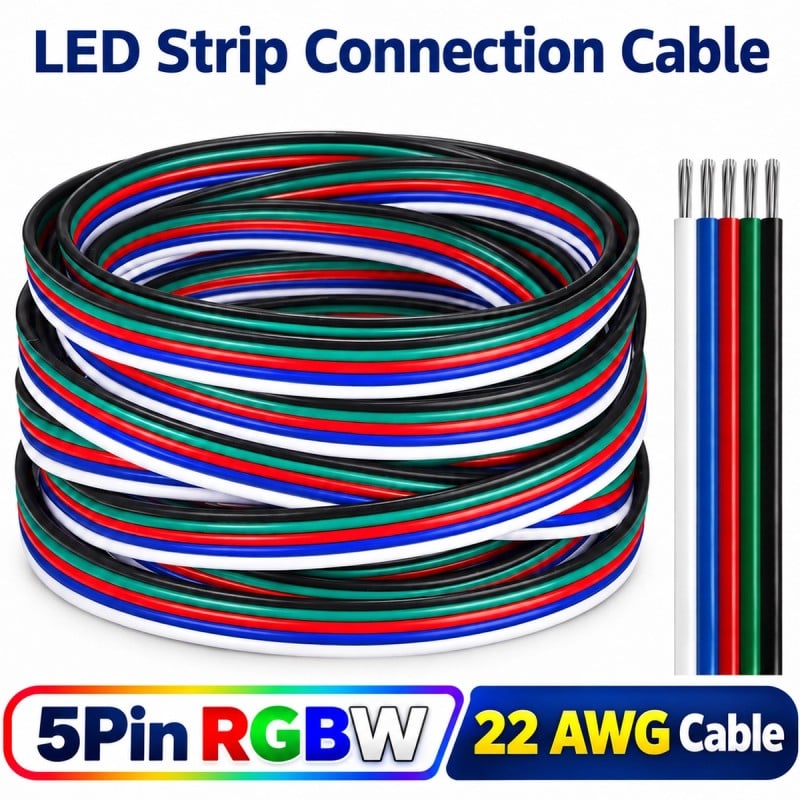

5-poliges RGBW-LED-Streifenkabel 22 AWG 0,34 mm²
1,99 €
Bruttopreis
Derzeit keine Bewertung
- Fünf Leiter für RGBW: verbindet die fünf Pole eines RGBW-LED-Streifens: den gemeinsamen Pluspol und die vier Kanäle Rot, Grün, Blau und Weiß, jeweils über eine eigene Ader.
- Fünf verschiedene Farben: die Adern sind schwarz, grün, rot, blau und weiß: So erkennen Sie jede Ader auf einen Blick und behalten vom Streifen bis zum Controller dieselbe Reihenfolge bei.
- Querschnitt 22 AWG: jeder Leiter hat einen Querschnitt von 0,34 mm² (22 AWG) und besteht aus 17 Einzeldrähten mit jeweils 0,16 mm Durchmesser: Er bleibt flexibel und lässt sich biegen, ohne zu brechen.
- Verzinntes Kupfer: die Einzeldrähte bestehen aus verzinntem Kupfer, das dauerhaft oxidationsbeständig ist und das Lötzinn gut annimmt, wenn Sie das Kabel an die Lötpads des Streifens löten.
- PVC-Isolierung: jede Ader besitzt eine eigene Isolierung aus flammhemmendem PVC; auf der Isolierung sind AWM 1007, 22 AWG, VW-1, 80 °C und 300 V aufgedruckt.
- 8 mm breites Flachbandkabel: die fünf Adern liegen nebeneinander in einem 8 mm breiten Band mit einer Höhe von 1,6 mm, das sich problemlos in Profilen, Kabelkanälen, hinter Möbeln und unter Hängeschränken verlegen lässt.
- Trennbare Adern: die Adern lassen sich an den Enden voneinander trennen, sodass Sie jede Ader zu ihrer Klemme oder ihrem Lötpad führen können, ohne die Isolierung der anderen aufzuschneiden.
- 1, 3 oder 5 Meter: wählen Sie die benötigte Länge aus 1, 3 und 5 Metern: das kurze Stück für eine Verbindung über kurze Distanz, das lange, um den Controller weiter vom Streifen entfernt zu platzieren.
- Offene Enden: das Kabel wird ohne Steckverbinder geliefert: Sie können es an den Streifen löten, in den Schraubklemmen des Controllers befestigen oder in einen 5-poligen Schnellverbinder stecken.
- Verlängerung zwischen Streifen und Controller: ermöglicht es, den RGBW-Controller weiter vom Streifen entfernt zu platzieren, zwei Abschnitte über eine Ecke oder Tür hinweg zu verbinden und die Kanäle von einem Möbelstück zum anderen zu führen.
- Für LED-Streifen und mehr: entwickelt für den Anschluss von RGBW-LED-Streifen, eignet sich das Kabel auch für andere mehrpolige Verdrahtungen, beispielsweise in elektronischen Geräten, Motoren und Leuchten.
- Gleichmäßiges Licht: halten Sie bei leistungsstarken Streifen und langen Strecken das Kabel möglichst kurz und speisen Sie die Versorgungsspannung an mehreren Stellen ein, damit das Licht bis zum Ende gleichmäßig bleibt.
- Passives Zubehör: keine App, kein Protokoll: Das Kabel stellt keine WLAN-Verbindung her. Streifen, Controller und Netzteil sind separat erhältlich.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
5-adriges, 22 AWG verzinntes Kupfer-RGBW-Flachkabel für LED-Streifen und Controller
Das 5-polige RGBW-Flachkabel verbindet einen RGBW-LED-Streifen mit seinem Controller oder zwei Streifenabschnitte miteinander. Es führt den gemeinsamen Pluspol sowie die Kanäle Rot, Grün, Blau und Weiß auf fünf separaten Adern. Die Adern sind unterschiedlich farbig (schwarz, grün, rot, blau und weiß), sodass die Farbreihenfolge von einem Ende zum anderen beibehalten wird. Jede Ader hat einen Querschnitt von 0,34 mm² (22 AWG) , besteht aus 17 verzinnten Kupferlitzen und ist mit flammhemmendem PVC isoliert. Der Streifen ist 8 mm breit und 1,6 mm hoch und lässt sich problemlos durch Profile und Kabelkanäle führen. Die Enden sind offen und ohne Stecker: Sie können sie verlöten, in Klemmen eindrehen oder in einen Schnellverbinder stecken. Das Kabel ist in drei Längen erhältlich: 1, 3 oder 5 Meter .
17-adriges verzinntes Kupfer ist oxidationsbeständig und leitet gut
In jedem Mantel befinden sich 17 verzinnte Kupferlitzen mit einem Durchmesser von je 0,16 mm. Die Zinnschicht schützt das Kupfer vor Oxidation, die mit der Zeit die blanken Drähte schwarz färbt und den Kontakt verschlechtert. Außerdem erleichtert sie das Löten: Der Lötkolben haftet sofort an den Litzen und den Lötpads des Kabels. Kupfer leitet Strom gut und hat einen geringen Widerstand . Die dünnen Litzen machen das Kabel flexibel: Es lässt sich problemlos um Ecken biegen und um Möbel wickeln, ohne zu brechen. Beim Abisolieren eines Endes sollten die Litzen vor dem Einklemmen in eine Klemme verdrillt werden, damit keine losen Drähte benachbarte Leiter berühren.
Anwendungsbereiche: RGBW-LED-Streifen, Lampen, Kleinmotoren und Elektronik
Dieses Kabel ist für 5-polige RGBW-LED-Streifen konzipiert: Es dient als Verlängerung zwischen Streifen und Controller, beispielsweise wenn sich der Controller in einem Schrank oder einer Anschlussdose befindet und der Streifen unter Schränken, in einer Deckennut oder hinter dem Fernseher verläuft. Auch zum Weiterführen des Streifens nach einer Ecke, Tür oder einem Fenster ist es nützlich, um die fünf Kanäle von einem Abschnitt zum nächsten zu verlängern. Mit einem Tuya WiFi RGBW-Controller können Sie Farbe und Weiß über die App steuern. Da es sich um ein mehradriges Niederspannungskabel handelt, eignet es sich auch für andere Anwendungen wie Lampen, kleine Motoren und elektronische Geräte. Es ist nicht für 230-V-Hausstromnetze geeignet.
0,34 mm² Querschnitt, 22 AWG, in einem 8 mm breiten und 1,6 mm hohen Band
Die Zeichnung zeigt den Kabelquerschnitt: fünf nebeneinanderliegende Leiter – schwarz, grün, rot, blau und weiß – in einem 8 mm breiten und 1,6 mm hohen Streifen. Jeder Leiter hat einen Querschnitt von 0,34 mm² , entsprechend 22 AWG , und besteht aus 17 Litzen à 0,16 mm². Das flache Profil passt in Aluminium-LED-Streifenprofile, unter Sockelleisten und in schmalere Kabelkanäle. Zum Anschluss an den Streifen ohne Löten verwenden Sie einen 5-poligen RGBW-Steckverbinder in der Breite Ihres Streifens. Die maximale Stromstärke des Kabels ist nicht angegeben: Bei leistungsstarken Streifen und langen Strecken sollte das Kabel kurz gehalten und der Spannungsabfall überwacht werden.
Flammhemmender PVC-Mantel, 300 V und Temperatur bis zu 80 °C
Jeder Leiter ist mit einem flammhemmenden PVC- Mantel umhüllt. Die Kabelkennzeichnungen sind auf dem Mantel aufgedruckt: AWM 1007, 22 AWG, VW-1, FT1, 80 °C und 300 V. VW-1 und FT1 sind Flammschutzklassen für isolierte Drähte und bestätigen, dass der Mantel die Ausbreitung von Feuer verhindert. Die Nennwerte von 300 V und 80 °C sind für 12- oder 24-V-LED-Streifen ausreichend. Der PVC-Mantel bleibt weich und lässt sich mit handelsüblichen Abisolierzangen abisolieren. Die Adern können an den Enden von Hand getrennt werden. Für freiliegende Kabel oder bei Bedarf an besserem Schutz ist auch ein ummanteltes Kabel für RGBW-LED-Streifen erhältlich. Zum Zubehör und den Steckverbindern für LED-Streifen gehören Schnellverbinder, Klemmen und Netzteile.
Häufig gestellte Fragen
Wozu dienen die fünf Drähte?
Sie verfügen über die fünf Pole eines RGBW-LED-Streifens: den gemeinsamen Pluspol sowie die roten, grünen, blauen und weißen Kanäle.
Wie ordne ich die Kabelfarben den Pins zu?
Beachten Sie die auf dem Streifen und dem Controller aufgedruckten Markierungen und verwenden Sie immer die gleiche Farbe für den gleichen Anschluss, von einem Ende des Kabels zum anderen.
Welchen Querschnitt haben die Leiter?
0,34 mm² bzw. 22 AWG. Jeder Leiter besteht aus 17 Litzen aus 0,16 mm verzinntem Kupfer.
Hat das Kabel Anschlüsse?
Nein. Die Enden sind frei: Sie können sie an den Streifen löten, in die Klemmen des Controllers klemmen oder in einen 5-poligen Schnellverbinder stecken.
Welche Längen gibt es?
1, 3 oder 5 Meter. Die Länge kann anhand der Produktvarianten ausgewählt werden.
Wie viel Strom kann es vertragen?
Die maximale Stromstärke ist nicht angegeben. Bei leistungsstarken Steckdosenleisten und langen Kabelstrecken sollte das Kabel so kurz wie möglich gehalten und die Stromversorgung von mehreren Punkten aus verlegt werden.
Ist das für einen 4-Pin-RGB-Streifen geeignet?
Ja. Man verwendet vier Leiter und lässt den fünften frei, dessen Ende isoliert wird. Speziell für RGB-Streifen gibt es außerdem das freiliegende Kabel für RGB-LED-Streifen .
Gibt es Kabel für andere Arten von LED-Streifen?
Ja. In derselben Serie gibt es blanke Kabel für CCT , RGB+CCT und adressierbare LED -Streifen sowie das ummantelte RGBW-Kabel .
Kann es im Freien verwendet werden?
Das Kabel besitzt keine IP-Schutzart. Bei Verlegung im Freien muss es in einem Schutzrohr oder einer Schutzhülle verlegt und die Verbindungsstellen gut geschützt werden.
Kann ich es für 230-V-Netzspannung verwenden?
Nein. Es handelt sich um ein Kabel für Niederspannungsstromkreise, wie sie beispielsweise für LED-Streifen verwendet werden, nicht für die elektrische Anlage Ihres Hauses.
Benötigen Sie eine App oder eine Zentrale?
Nein. Es handelt sich um ein passives Kabel: Die intelligenten Funktionen hängen vom Controller ab, an den Sie die Leiste anschließen.
Tuya-CB5150-1m
Technische Daten
- Stimmenkontrolle
- Keine
- Dirigentenabschnitt
- 0,34 mm²
- Geeignet für LEDs
- RGBW
- Länge
- 8mm
- Anzahl der PINs
- 5 PINS
- Nennspannung
- 300V
- Isoliermaterial
- PVC
- Art der unterstützten LEDs
- RGBW
- AWG
- 22
- Moderator
- Verzinntes Kupfer
- Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (WLAN / eigenständig)
- Ideal für
- Licht & LED
- Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 937891249829
- ean13
- 9378912498293
- Hersteller-Teilenummer (MPN)
- Tuya CB5150 1m
