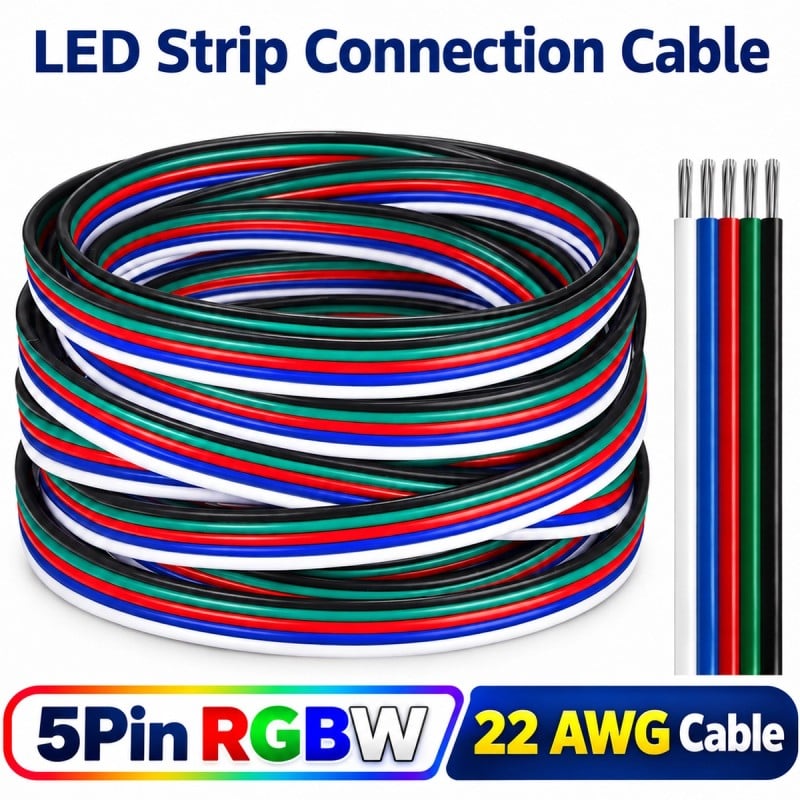

5-pins RGBW LED-stripkabel 22 AWG 0,34 mm²
€ 1,99
Inclusief belasting
Geen beoordeling op dit moment
- Vijf aders voor RGBW: verbindt de vijf polen van een RGBW-ledstrip: de gemeenschappelijke plus en de vier kanalen rood, groen, blauw en wit, elk via een eigen ader.
- Vijf verschillende kleuren: de aders zijn zwart, groen, rood, blauw en wit: herken elke ader in één oogopslag en houd dezelfde volgorde aan van de strip tot de controller.
- Doorsnede van 22 AWG: elke ader heeft een doorsnede van 0,34 mm² (22 AWG) en bestaat uit 17 draadjes van 0,16 mm: de ader blijft soepel en buigt zonder te breken.
- Vertind koper: de draadjes zijn van vertind koper, dat langdurig bestand is tegen oxidatie en soldeertin goed opneemt wanneer u de kabel aan de soldeerpads van de strip soldeert.
- PVC-isolatie: elke ader heeft een eigen mantel van vlamvertragend PVC; op de mantel staan AWM 1007, 22 AWG, VW-1, 80 °C en 300 V gedrukt.
- Platte kabel van 8 mm: de vijf aders liggen naast elkaar in een lint van 8 mm breed en 1,6 mm hoog, dat gemakkelijk door profielen en kabelgoten, achter meubels en onder bovenkasten past.
- Scheidbare aders: de aders kunnen aan de uiteinden van elkaar worden losgetrokken, zodat u elke ader naar de juiste aansluitklem of soldeerpad kunt leiden zonder de mantel van de andere aders door te snijden.
- 1, 3 of 5 meter: kies de gewenste lengte uit 1, 3 en 5 meter: een kort stuk voor een aansluiting dichtbij, een lang stuk om de controller verder van de strip te plaatsen.
- Vrije uiteinden: de kabel wordt zonder connectoren geleverd: soldeer hem aan de strip, zet hem vast in de schroefklemmen van de controller of steek hem in een 5-polige snelconnector.
- Verlengkabel tussen strip en controller: plaats de RGBW-controller verder van de strip, verbind twee stukken strip voorbij een hoek of deur en leid de kanalen van het ene meubel naar het andere.
- Voor ledstrips en meer: ontworpen voor het aansluiten van RGBW-ledstrips, maar ook geschikt voor andere meerpolige bedrading, zoals die van elektronische apparaten, motoren en lampen.
- Gelijkmatig licht: houd bij krachtige strips en lange afstanden de kabel zo kort mogelijk en sluit de voeding op meerdere punten aan, zodat het licht tot aan het einde gelijkmatig blijft.
- Passief accessoire: geen app, geen protocol: de kabel maakt geen verbinding met wifi. Strip, controller en voeding zijn afzonderlijk verkrijgbaar.
Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
Retour binnen 14 dagen: volg de stappen, snel terugbetaald.
5-aderige 22 AWG vertinde koperen RGBW platte kabel voor LED-strips en controllers
De 5-pins RGBW platte kabel verbindt een RGBW LED-strip met de controller, of twee stripsecties met elkaar, en voert de gemeenschappelijke plusdraad en de rode, groene, blauwe en witte kanalen via vijf aparte draden. De geleiders hebben verschillende kleuren: zwart, groen, rood, blauw en wit, zodat de volgorde van begin tot eind hetzelfde blijft. Elke draad heeft een doorsnede van 0,34 mm² (22 AWG) , bestaat uit 17 strengen vertind koper en is geïsoleerd met vlamvertragend PVC. De strip is 8 mm breed en 1,6 mm hoog en kan gemakkelijk door profielen en buizen worden geleid. De uiteinden zijn vrij, zonder connectoren: u kunt ze solderen, vastdraaien in de klemmen of in een snelkoppeling steken. De kabel is verkrijgbaar in drie lengtes: 1, 3 of 5 meter .
17-aderig vertind koper is bestand tegen oxidatie en geleidt goed.
Binnen elke mantel bevinden zich 17 strengen van 0,16 mm vertind koper . De tinlaag beschermt het koper tegen oxidatie, waardoor de blanke draden na verloop van tijd zwart worden en het contact verslechtert. Bovendien maakt de tinlaag het solderen gemakkelijker: de soldeerbout hecht zich direct aan de strengen en de contactpunten van de strip. Koper geleidt stroom goed met een lage weerstand , en de dunne strengen maken de kabel flexibel: je kunt hem in hoeken buigen en om meubels heen wikkelen zonder dat hij breekt. Wanneer je één uiteinde stript, draai dan de strengen in elkaar voordat je ze in een klem klemt, zodat er geen losse draad de naastgelegen geleider kan raken.
Toepassingsgebieden: RGBW LED-strips, lampen, kleine motoren en elektronica.
Deze kabel is ontworpen voor 5-pins RGBW LED-strips : je kunt hem gebruiken als verlengstuk tussen de strip en de controller, bijvoorbeeld wanneer de controller in een kast of doos zit en de strip onder kasten, langs een plafondgoot of achter de tv loopt. Hij is ook handig om de strip na een hoek, deur of raam te hervatten en de vijf kanalen van het ene gedeelte naar het andere door te trekken. Met een Tuya WiFi RGBW-controller kun je kleur en wit regelen via de app. Omdat het een meeraderige kabel voor laagspanning is, is hij ook geschikt voor andere bedrading: lampen, kleine motoren en elektronische apparaten. Deze kabel is niet geschikt voor 230V-huisinstallaties.
0,34 mm² doorsnede, 22 AWG, in een lint van 8 mm breed en 1,6 mm hoog.
De tekening toont de doorsnede van de kabel: vijf geleiders naast elkaar – zwart, groen, rood, blauw en wit – in een strip van 8 mm breed en 1,6 mm hoog . Elke geleider heeft een doorsnede van 0,34 mm² , wat overeenkomt met 22 AWG , en bestaat uit 17 strengen van 0,16 mm. Het lage profiel past in aluminium LED-stripprofielen, onder plinten en in smallere buizen. Om de kabel zonder solderen op de strip aan te sluiten, gebruikt u een 5-pins RGBW soldeerloze connector met de breedte van uw strip. De maximale stroomsterkte van de kabel is niet aangegeven: bij krachtige strips en lange trajecten is het raadzaam de kabel kort te houden en de spanningsval in de gaten te houden.
Vlamvertragende PVC-mantel, 300 V en temperatuur tot 80 °C.
Elke geleider heeft een eigen vlamvertragende PVC- mantel. De kabelspecificaties staan op de mantel gedrukt: AWM 1007, 22 AWG, VW-1, FT1, 80°C en 300V . VW-1 en FT1 zijn vlamvertragende classificaties voor geïsoleerde draden, die garanderen dat de mantel geen vuur verspreidt. De classificaties van 300V en 80°C zijn ruim voldoende voor een 12V of 24V LED-strip. De PVC-mantel blijft flexibel en kan met een standaard draadstripper worden gestript. De draden kunnen aan de uiteinden met de hand worden gescheiden. Als de kabel blootligt of betere bescherming nodig heeft, is er ook een kabel met mantel voor RGBW LED-strips beschikbaar . Bij de accessoires en connectoren voor LED-strips vindt u snelkoppelingen, aansluitklemmen en voedingen.
Veelgestelde vragen
Waar dienen die vijf draden voor?
Ze bevatten de vijf polen van een RGBW LED-strip: de gemeenschappelijke pluspool en de rode, groene, blauwe en witte kanalen.
Hoe koppel ik de draadkleuren aan de pinnen?
Volg de markeringen op de strip en op de controller en gebruik altijd dezelfde kleur voor dezelfde aansluiting, van het ene uiteinde van de kabel tot het andere.
Welke doorsnede hebben de geleiders?
0,34 mm², oftewel 22 AWG. Elke geleider bestaat uit 17 strengen van 0,16 mm vertind koper.
Heeft de kabel connectoren?
Nee. De uiteinden zijn vrij: je soldeert ze aan de strip, klemt ze vast in de aansluitingen van de controller of steekt ze in een 5-pins snelkoppeling.
Welke lengtes zijn er?
1, 3 of 5 meter. De lengte kan worden gekozen uit de productvarianten.
Hoeveel stroom kan het aan?
De maximale stroomsterkte is niet gespecificeerd. Bij krachtige stekkerdozen en lange kabels is het raadzaam de kabel zo kort mogelijk te houden en de stroom vanaf meerdere punten te verdelen.
Is dit geschikt voor een RGB-strip met 4 pinnen?
Ja. Je gebruikt vier geleiders en laat de vijfde vrij, waarbij je het uiteinde isoleert. Speciaal voor RGB-strips is er ook een blootliggende kabel voor RGB-ledstrips .
Zijn er kabels voor andere soorten stekkerdozen?
Ja. In dezelfde serie zijn er kale kabels voor CCT , RGB+CCT en adresseerbare strips, en de RGBW-kabel met mantel .
Kan het buiten gebruikt worden?
De kabel heeft geen IP-classificatie. Gebruik hem buitenshuis in een buis of beschermhuls en bescherm de verbindingen goed.
Kan ik hem gebruiken voor 230V netspanning?
Nee. Het is een kabel voor laagspanningscircuits, zoals die voor ledstrips, niet voor het elektrische systeem van je huis.
Heb je een app of een hub nodig?
Nee. Het is een passieve kabel: de slimme functies zijn afhankelijk van de controller waarop je de ledstrip aansluit.
Tuya-CB5150-1m
Datasheet
- Spraakbesturing
- Geen
- Dirigent sectie
- 0,34 mm²
- Geschikt voor LED's
- RGBW
- Lengte
- 8 mm
- Aantal pincodes
- 5 PENNEN
- Nominale spanning
- 300V
- Isolatiemateriaal
- PVC
- Type LED's ondersteund
- RGBW
- AWG
- 22
- Presentator
- Vertind koper
- Werkt met
- Geen app (accessoire)
- Hub vereist
- Geen (wifi / zelfstandig)
- Ideaal voor
- Verlichting & led
- Home Assistant-integratie
- Niet integreerbaar
Specifieke referenties
- upc
- 937891249829
- ean13
- 9378912498293
- MPN
- Tuya CB5150 1m
