5-pins snelverbinder voor RGBW SMD LED-strip naar kabel
€ 0,89
Inclusief belasting
Geen beoordeling op dit moment
- Van strip naar kabel: verbind het uiteinde van een 5-polige RGBW-SMD-ledstrip met een 5-aderige kabel, zonder te solderen.
- 10 of 12 mm: kies de uitvoering die past bij de breedte van uw strip; de uitvoering van 12 mm is ook geschikt voor DMX512-strips.
- Draden zonder strippen: de contactpunten doorboren de PVC-isolatie en maken contact met het koper: de draad wordt met isolatie in de aansluiting gestoken.
- 22 AWG-draden: geschikt voor massieve of soepele draden van 22 AWG, zoals onze 5-polige RGBW-kabels.
- Montage in 4 stappen: knip de strip op de kniplijn, schuif hem in de connector, controleer of + op + aansluit en druk de connector dicht met een tang.
- Bochten en verlengingen: met een stuk kabel maakt u L-hoeken, U-bochten en verlengingen tussen twee stukken strip.
- 4 A en 36 V: maximale stroomsterkte 4 A en nominale spanning 36 V: geschikt voor strips van 12 en 24 V.
- Compact formaat: de uitvoering van 12 mm meet 13,5 × 13,8 mm en past samen met de strip in aluminium profielen.
- Van -20 tot +80 °C: werkt bij temperaturen van -20 tot +80 °C en een luchtvochtigheid van 15 tot 90%; het materiaal is bestand tegen 105 °C en 24 uur zoutnevel.
- Voor IP20-strips: ontworpen voor niet-waterdichte strips; voor waterdichte strips zijn er waterdichte RGBW-connectoren.
- Passief accessoire: bevat geen elektronica en gebruikt geen app: verbindt de vijf kanalen +, R, G, B en W van de strip met de kabel.
Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
Retour binnen 14 dagen: volg de stappen, snel terugbetaald.
5-pins RGBW snelkoppeling van strip naar kabel voor 10 mm en 12 mm SMD LED-strips
De snelkoppelingsconnector RGBW met 5 pinnen van strip naar kabel verbindt het uiteinde van een RGBW SMD LED-strip met een kabel van vijf draden, zonder soldeerbout en zonder soldeertin. Aan de ene kant steek je de strip, aan de andere kant de draden, daarna druk je met een tang: de contacten raken de pads +, R, G, B en W van de strip en de draden van de kabel aan. Je gebruikt hem om de strip tot aan de controller te brengen, om een hoek te maken of om een stuk te verlengen. Hij is er in versies voor strips van 10 en 12 mm breed en accepteert draden van 22 AWG, zoals de platte RGBW-kabel met 5 pinnen van 22 AWG.
Klein en laag: 13,5 × 13,8 mm voor de aluminium profielen

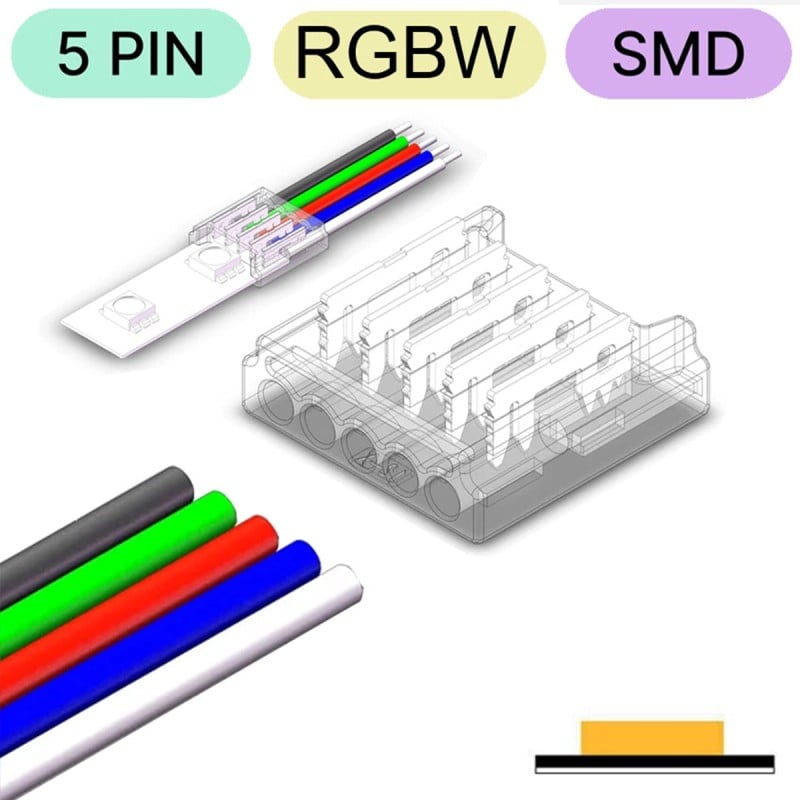

De versie van 12 mm meet 13,5 × 13,8 mm en is slechts enkele millimeters hoog, zodat hij samen met de strip in de aluminium profielen en kabelgoten past. De behuizing is transparant: na het sluiten zie je of de strip en de draden helemaal tot op de bodem van hun zitting zijn gekomen. De tekening vergelijkt de connector van strip naar kabel, waar de draden in komen, met die van strip naar strip, die twee stukken zonder kabel ertussen verbindt.
Hoekstukken, U-bochten en verlengstukken met een stuk kabel
Met twee connectoren en een stuk kabel verbind je twee stripstukken die uit elkaar liggen. Zo maak je een L-hoek rond een meubelstuk, een U-bocht om langs een plank terug te keren of een verlengstuk om een deur of hangkast over te slaan. De contacten hebben punten die de PVC-isolatie van de draad doorboren en het koper bereiken: de draad gaat er in zijn geheel in, massief of gevlochten. Voor de kabel kun je de platte RGBW-kabel met 5 pinnen van 22 AWG of de omhulde RGBW-kabel met 5 pinnen gebruiken.
Montage in vier stappen, zonder soldeerbout
De montage vereist vier stappen. Je snijdt de strip op de snijlijn, verwijdert het kleefpapier van het laatste stuk en schuift de strip in de sleuf van de connector. Daarna steek je de draden in hun plaatsen, waarbij je controleert dat de + van de strip overeenkomt met de + van de connector. Tot slot druk je het metalen deel aan met een tang om de contacten te sluiten. Dezelfde stappen gelden aan de kant van de draden: snijden, insteken, polariteit controleren en sluiten.
Van strip naar kabel, van strip naar strip of naar voeding
In dezelfde familie zijn er drie 5-pins RGBW-connectoren. Deze, van strip naar kabel, is nodig wanneer er tussen twee punten een stuk draad zit. De 5-pins RGBW-connector van strip naar strip verbindt twee naast elkaar liggende stukken, zonder kabel. De 5-pins RGBW-connector van strip naar voeding brengt de stroom naar de strip vanaf de controller of de voeding. Voor waterdichte strips is er de waterdichte 5-pins RGBW-connector, want deze connector is bedoeld voor IP20-strips, die niet waterdicht zijn.
Technische gegevens: 4 A, 36 V en draden van 22 AWG
De maximale stroom is 4 A en de nominale spanning 36 V, dus geschikt voor RGBW-strips op 12 en 24 V, bijvoorbeeld gevoed door een voeding van 24 V DC en aangestuurd door een RGBW Tuya WiFi-controller. Werkt van -20 tot +80 °C, met een luchtvochtigheid van 15 tot 90%. Het materiaal is bestand tegen 105 °C en heeft de 24-uurs zoutneveltest doorstaan. Geschikt voor draden van 22 AWG. De versie van 12 mm past ook op DMX512-strips.
Veelgestelde Vragen
Moet er gesoldeerd worden?
Nee. Je steekt de strip en de draden in de connector en sluit deze door te drukken met een tang.
Moet ik de draden strippen?
Nee. De punten van de contacten doorboren de pvc-isolatie en raken het koper: de draad gaat er heel in.
Welke draden accepteert hij?
Draden van 22 AWG, massief of gevlochten, zoals onze platte kabels en RGBW-kabels met mantel en 5 pinnen.
Welke breedte kies ik?
Meet de strook: er is een versie voor stroken van 10 mm breed en een voor stroken van 12 mm breed.
Voor welke stroken is het geschikt?
Voor RGBW SMD LED-strips met 5 pinnen. De 12 mm-versie past ook op DMX512-strips.
Is het geschikt voor waterdichte stroken?
Het is bedoeld voor IP20-strips, niet waterdicht. Gebruik voor waterdichte strips de waterdichte RGBW-connectoren.
Op welke spanning werkt het?
De nominale spanning is 36 V: dat werkt prima met strips van 12 en 24 V.
Hoeveel stroom kan hij aan?
Tot 4 A.
Hoe respecteer ik de polariteit?
Controleer voordat u sluit of de + van de strip overeenkomt met de + van de connector, en of de draden aan het andere uiteinde van de kabel dezelfde volgorde volgen.
Heb je een app nodig?
Nee. Het is een passief accessoire: de kleuren worden bediend via de controller van de strip.
Tuya-CB5146
Datasheet
- Werktemperatuur
- -20℃~80℃
- Werkvochtigheid
- 15% -90%
- Spraakbesturing
- Geen
- Beschermingsgraad
- IP20
- Nominale stroom
- 4A
- Geschikt voor LED's
- RGBW
- Lengte
- 10 mm
12 mm - Aantal pincodes
- 5 PENNEN
- Werkspanning
- DC 36V Max
- Type LED's ondersteund
- RGBW
- AWG
- 22
- Werkt met
- Geen app (accessoire)
- Hub vereist
- Geen (zelfstandig)
- Ideaal voor
- Verlichting & led
- Home Assistant-integratie
- Niet integreerbaar
Specifieke referenties
- upc
- 603159993339
- ean13
- 6031599933398
- MPN
- Tuya CB5146
