Connecteur Rapide pour LED SMD RGBW à 5 broches de Bande à Câble
0,89 €
TTC
Aucun avis pour le moment
- Du ruban au câble : raccordez l’extrémité d’un ruban LED RGBW SMD à 5 broches à un câble à 5 fils, sans soudure.
- 10 ou 12 mm : choisissez la version correspondant à la largeur de votre ruban ; celle de 12 mm convient également aux rubans DMX512.
- Fils sans dénudage : les pointes des contacts percent l’isolant en PVC et entrent en contact avec le cuivre : le fil s’insère entier dans son logement.
- Fils de 22 AWG : accepte les fils rigides ou multibrins de 22 AWG, comme nos câbles RGBW à 5 broches.
- Montage en 4 étapes : coupez le ruban sur la ligne de coupe, insérez-le, vérifiez que le + correspond au +, puis fermez en appuyant avec une pince.
- Courbes et rallonges : avec une section de câble, réalisez des angles en L, des courbes en U et des rallonges entre deux sections de ruban.
- 4 A et 36 V : courant maximal de 4 A et tension nominale de 36 V : convient aux rubans de 12 et 24 V.
- Encombrement réduit : la version de 12 mm mesure 13,5 × 13,8 mm : elle s’insère dans les profilés en aluminium avec le ruban.
- De -20 à +80 °C : fonctionne de -20 à +80 °C avec une humidité de 15 à 90 % ; le matériau résiste à 105 °C et au brouillard salin pendant 24 heures.
- Pour rubans IP20 : conçu pour les rubans non étanches ; pour les rubans étanches, des connecteurs étanches RGBW sont disponibles.
- Accessoire passif : sans électronique ni application : il transmet les cinq canaux +, R, G, B et W du ruban au câble.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Connecteur rapide RGBW à 5 broches de ruban à câble pour bandes LED SMD de 10 et 12 mm

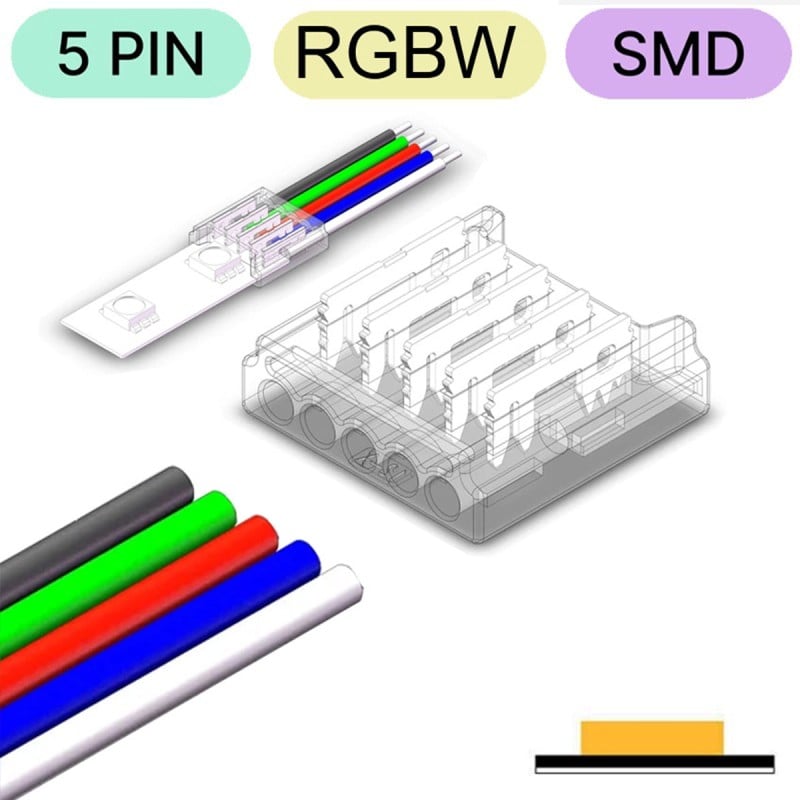

Le connecteur rapide RGBW à 5 broches de bande à câble relie l'extrémité d'une bande LED RGBW SMD à un câble à cinq fils, sans fer à souder et sans étain. D'un côté vous insérez la bande, de l'autre les fils, puis vous appuyez avec une pince : les contacts touchent les pastilles +, R, G, B et W de la bande et les fils du câble. Vous l'utilisez pour amener la bande jusqu'au contrôleur, pour tourner un angle ou pour rallonger un tronçon. Il existe dans les versions pour bandes larges de 10 et 12 mm et accepte des fils de 22 AWG, comme le câble plat RGBW à 5 broches de 22 AWG.
Petit et bas : 13,5 × 13,8 mm pour les profilés en aluminium
La version de 12 mm mesure 13,5 × 13,8 mm et n'a que quelques millimètres de haut, elle entre donc dans les profilés en aluminium et les goulottes avec le ruban. Le corps est transparent : après la fermeture, vous voyez si le ruban et les fils sont bien arrivés au fond de leur logement. Le schéma compare le connecteur de ruban à câble, où entrent les fils, à celui de ruban à ruban, qui relie deux segments sans câble entre eux.
Coudes en L, courbes en U et rallonges avec un tronçon de câble
Avec deux connecteurs et un tronçon de câble, vous reliez deux segments de ruban distants l'un de l'autre. Vous réalisez ainsi un angle en L autour d'un meuble, une courbe en U pour revenir en arrière le long d'une étagère ou une rallonge pour sauter une porte ou un meuble suspendu. Les contacts ont des pointes qui perforent l'isolation en PVC du fil et atteignent le cuivre : le fil entre entier, rigide ou toronné. Pour le câble, vous pouvez utiliser le câble plat RGBW à 5 broches 22 AWG ou le câble gainé RGBW à 5 broches.
Montage en quatre étapes, sans fer à souder
Le montage nécessite quatre étapes. Vous coupez la bande sur la ligne de coupe, retirez le papier adhésif du dernier tronçon et insérez la bande dans la fente du connecteur. Ensuite, vous insérez les fils dans leurs logements, en vérifiant que le + de la bande correspond au + du connecteur. Enfin, vous appuyez sur la partie métallique avec une pince pour fermer les contacts. Les mêmes étapes s'appliquent du côté des fils : vous coupez, insérez, vérifiez la polarité et fermez.
De bande à câble, de bande à bande ou à alimentation
Dans la même famille, il existe trois connecteurs RGBW à 5 broches. Celui-ci, de ruban à câble, sert lorsqu'entre deux points il y a un morceau de fil. Le connecteur RGBW à 5 broches de ruban à ruban unit deux segments côte à côte, sans câble. Le connecteur RGBW à 5 broches de ruban à alimentation apporte le courant au ruban depuis le contrôleur ou l'alimentation. Pour les rubans imperméables, il y a le connecteur imperméable RGBW à 5 broches, car ce connecteur est conçu pour les rubans IP20, non imperméables.
Caractéristiques techniques : 4 A, 36 V et fils de 22 AWG
Le courant maximal est de 4 A et la tension nominale de 36 V, donc elle convient aux bandes RGBW à 12 et 24 V, alimentées par exemple par une alimentation 24 V DC et commandées par un contrôleur RGBW Tuya WiFi. Elle fonctionne de -20 à +80 °C, avec une humidité de 15 à 90 %. Le matériau résiste à 105 °C et a réussi le test au brouillard salin neutre de 24 heures. Elle accepte des fils de 22 AWG. La version de 12 mm convient également aux bandes DMX512.
Questions Fréquentes
Faut-il souder ?
Non. Vous insérez la bande et les fils dans le connecteur et vous le fermez en appuyant avec une pince.
Dois-je dénuder les fils ?
Non. Les pointes des contacts percent l'isolation en PVC et touchent le cuivre : le fil entre entier.
Quels fils acceptez-vous ?
Fils de 22 AWG, rigides ou torsadés, comme nos câbles plats et gainés RGBW à 5 broches.
Quelle largeur dois-je choisir ?
Mesurez la bande : il existe une version pour les bandes larges de 10 mm et une pour celles de 12 mm.
Pour quelles bandes convient-il ?
Pour bandes LED RGBW SMD à 5 broches. La version de 12 mm convient également aux bandes DMX512.
Est-ce que ça convient pour les bandes imperméables ?
Il est conçu pour les bandes IP20, non étanches. Pour celles étanches, utilisez les connecteurs étanches RGBW.
À quelle tension fonctionne-t-il ?
La tension nominale est de 36 V : elle convient pour les rubans à 12 et 24 V.
Quelle intensité de courant supporte-t-il ?
Jusqu'à 4 A.
Comment respecter la polarité ?
Avant de refermer, vérifiez que le + du ruban correspond au + du connecteur, et que les fils suivent le même ordre à l'autre extrémité du câble.
Avez-vous besoin d'une application ?
Non. C'est un accessoire passif : les couleurs se commandent depuis le contrôleur du ruban.
Tuya-CB5146
Fiche technique
- Température de fonctionnement
- -20 ℃ ~ 80 ℃
- Humidité de travail
- 15% -90%
- Commande vocale
- Aucun
- Indice de Protection
- IP20
- Courant nominal
- 4A
- Convient aux LED
- RVBB
- Longueur
- 10mm
12mm - Quantité de codes PIN
- 5 ÉPINGLE
- Tension de fonctionnement
- DC 36V Max
- Type de LED pris en charge
- RVBB
- AWG
- 22
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 603159993339
- EAN-13
- 6031599933398
- MPN
- Tuya CB5146
