Conector Rápido para LED SMD RGBW de 5 pines de Tira a Cable
0,89 €
Impuestos incluidos
No hay reseñas en este momento
- De tira a cable: conecta el extremo de una tira LED RGBW SMD de 5 pines a un cable de 5 hilos, sin soldar.
- 10 o 12 mm: elige la versión que corresponda al ancho de tu tira; la de 12 mm también sirve para las tiras DMX512.
- Hilos sin pelar: las puntas de los contactos perforan el aislamiento de PVC y tocan el cobre: el hilo entra entero en su alojamiento.
- Hilos de 22 AWG: admite hilos rígidos o multifilares de 22 AWG, como nuestros cables RGBW de 5 pines.
- Montaje en 4 pasos: corta la tira por la línea de corte, introdúcela, comprueba que el + coincida con el + y cierra presionando con unos alicates.
- Curvas y prolongaciones: con un tramo de cable puedes hacer ángulos en L, curvas en U y prolongaciones entre dos tramos de tira.
- 4 A y 36 V: corriente máxima de 4 A y tensión nominal de 36 V: es apto para tiras de 12 y 24 V.
- Tamaño reducido: la versión de 12 mm mide 13,5 × 13,8 mm: cabe en los perfiles de aluminio junto con la tira.
- De -20 a +80 °C: funciona de -20 a +80 °C con una humedad del 15 al 90%; el material resiste 105 °C y la niebla salina durante 24 horas.
- Para tiras IP20: está diseñado para tiras no impermeables; para las impermeables están disponibles los conectores impermeables RGBW.
- Accesorio pasivo: no contiene electrónica ni utiliza aplicaciones: transmite los cinco canales +, R, G, B y W de la tira al cable.
Pagos seguros:tarjeta, PayPal, transferencia y pago a plazos
Entrega en 24 horas: Envío gratis a partir de 150 € en toda Europa
Devolución en 14 días: sigue los pasos y recibe un reembolso rápido.
Conector rápido RGBW de 5 pines de tira a cable para tiras LED SMD de 10 y 12 mm
El conector rápido RGBW de 5 pines de tira a cable conecta el extremo de una tira LED RGBW SMD a un cable de cinco hilos, sin soldador y sin estaño. Por un lado introduces la tira, por el otro los hilos, luego presionas con unos alicates: los contactos tocan las almohadillas +, R, G, B y W de la tira y los hilos del cable. Lo usas para llevar la tira hasta el controlador, para girar una esquina o para alargar un tramo. Está disponible en las versiones para tiras de 10 y 12 mm de ancho y acepta hilos de 22 AWG, como el cable plano RGBW de 5 pines de 22 AWG.
Pequeño y bajo: 13,5 × 13,8 mm para los perfiles de aluminio

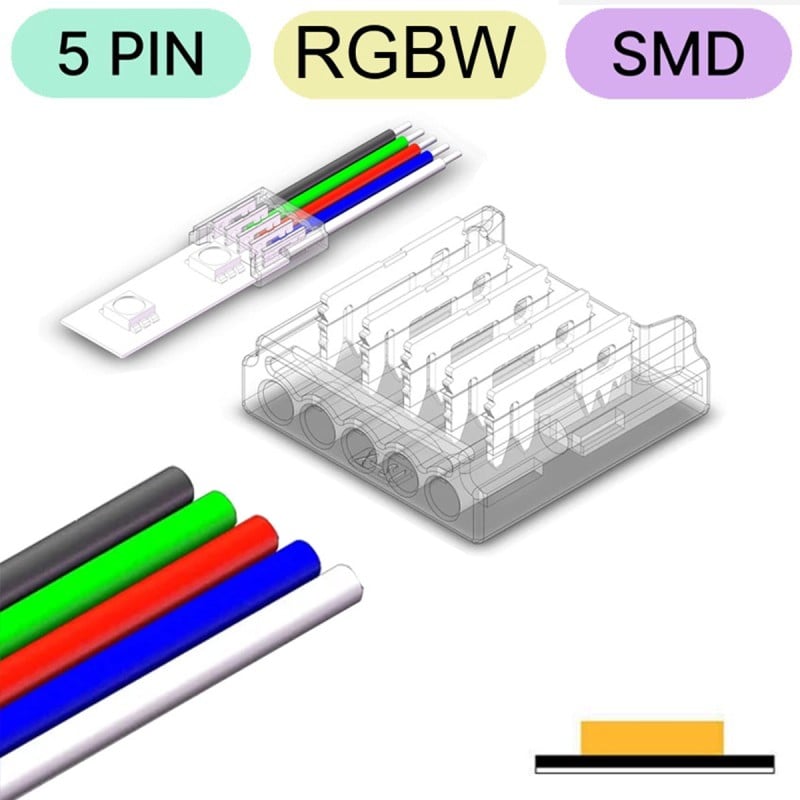

La versión de 12 mm mide 13,5 × 13,8 mm y tiene una altura de pocos milímetros, de modo que entra en los perfiles de aluminio y en las canaletas junto con la tira. El cuerpo es transparente: después del cierre puedes ver si la tira y los cables han llegado hasta el fondo de su alojamiento. El dibujo compara el conector de tira a cable, donde entran los cables, con el de tira a tira, que une dos tramos sin cable en medio.
Esquinas en L, curvas en U y alargadores con un tramo de cable
Con dos conectores y un tramo de cable unes dos trozos de tira distantes entre sí. Así haces un ángulo en L alrededor de un mueble, una curva en U para volver atrás a lo largo de una repisa o una prolongación para saltar una puerta o un armario colgante. Los contactos tienen puntas que perforan el aislamiento en PVC del cable y llegan al cobre: el cable entra entero, rígido o de hilos trenzados. Para el cable puedes usar el cable plano RGBW de 5 pines de 22 AWG o el cable con funda RGBW de 5 pines.
Montaje en cuatro pasos, sin soldador
El montaje requiere cuatro pasos. Corta la tira en la línea de corte, quita el papel adhesivo del último tramo e inserta la tira en la ranura del conector. Luego inserta los cables en sus alojamientos, comprobando que el + de la tira corresponda al + del conector. Por último, presiona la parte metálica con unas pinzas para cerrar los contactos. Los mismos pasos son válidos del lado de los cables: cortas, insertas, comprueba la polaridad y cierra.
De tira a cable, de tira a tira o a fuente de alimentación
En la misma familia hay tres conectores RGBW de 5 pines. Este, de tira a cable, sirve cuando entre dos puntos hay un tramo de cable. El conector RGBW de 5 pines de tira a tira une dos tramos contiguos, sin cable. El conector RGBW de 5 pines de tira a alimentación lleva la corriente a la tira desde el controlador o desde el alimentador. Para las tiras impermeables está el conector impermeable RGBW de 5 pines, porque este conector está pensado para las tiras IP20, no impermeables.
Datos técnicos: 4 A, 36 V y cables de 22 AWG
La corriente máxima es de 4 A y la tensión nominal de 36 V, por lo que va bien con las tiras RGBW de 12 y 24 V, alimentadas por ejemplo mediante una fuente de alimentación de 24 V DC y controladas por un controlador RGBW Tuya WiFi. Funciona de -20 a +80 °C, con humedad del 15 al 90%. El material resiste hasta 105 °C y ha superado la prueba de niebla salina neutra de 24 horas. Acepta cables de 22 AWG. La versión de 12 mm también es compatible con las tiras DMX512.
Preguntas Frecuentes
¿Hace falta soldar?
No. Inserta la tira y los cables en el conector y lo cierras presionando con un alicate.
¿Tengo que pelar los cables?
No. Las puntas de los contactos perforan el aislamiento de PVC y tocan el cobre: el cable entra entero.
¿Qué hilos acepta?
Cables de 22 AWG, rígidos o trenzados, como nuestros cables planos y con funda RGBW de 5 pines.
¿Qué anchura elijo?
Mide la tira: existe la versión para tiras de 10 mm de ancho y la de 12 mm de ancho.
¿Para qué tiras sirve?
Para tiras LED RGBW SMD de 5 pines. La versión de 12 mm también sirve para las tiras DMX512.
¿Está bien para tiras impermeables?
Está pensado para las tiras IP20, no impermeables. Para las impermeables usa los conectores impermeables RGBW.
¿Con qué tensión funciona?
La tensión nominal es 36 V: funciona bien con las tiras de 12 y 24 V.
¿Cuánta corriente soporta?
Hasta 4 A.
¿Cómo respeto la polaridad?
Antes de cerrar, comprueba que el + de la tira corresponda al + del conector, y que los cables sigan el mismo orden en el otro extremo del cable.
¿Necesitas una app?
No. Es un accesorio pasivo: los colores se controlan desde el controlador de la tira.
Tuya-CB5146
Ficha técnica
- Temperatura de trabajo
- -20 ℃ ~ 80 ℃
- Humedad de trabajo
- 15% -90%
- Control de voz
- Ninguno
- Grado de protección
- IP20
- Corriente nominal
- 4A
- Adecuado para LED
- RGBW
- Longitud
- 10mm
12mm - Cantidad de PIN
- 5 PINES
- Tensión de funcionamiento
- DC 36V Máx
- Tipo de LED admitidos
- RGBW
- AWG
- 22
- Funciona con
- Sin app (accesorio)
- Hub necesario
- Ninguno (autónomo)
- Ideal para
- Luces y LED
- Integración Home Assistant
- No integrable
Referencias específicas
- upc
- 603159993339
- ean13
- 6031599933398
- MPN
- Tuya CB5146
