Schnellverbinder für 5-polige RGBW-SMD-LED-Streifen zum Kabel
0,89 €
Bruttopreis
Derzeit keine Bewertung
- Von LED-Streifen auf Kabel: verbindet das Ende eines 5-poligen RGBW-SMD-LED-Streifens mit einem 5-adrigen Kabel, ohne Löten.
- 10 oder 12 mm: wählen Sie die Ausführung passend zur Breite Ihres LED-Streifens; die 12-mm-Ausführung eignet sich auch für DMX512-Streifen.
- Kein Abisolieren erforderlich: die Kontaktspitzen durchdringen die PVC-Isolierung und berühren das Kupfer: die Ader wird unabisoliert in die Aufnahme eingesetzt.
- 22-AWG-Leitungen: geeignet für eindrähtige oder feindrähtige Leitungen mit 22 AWG, wie unsere 5-poligen RGBW-Kabel.
- Montage in 4 Schritten: schneiden Sie den LED-Streifen an der Schnittmarkierung ab, schieben Sie ihn ein, prüfen Sie, ob + auf + liegt, und drücken Sie den Verbinder mit einer Zange zu.
- Biegungen und Verlängerungen: mit einem Kabelstück lassen sich L-Winkel, U-Biegungen und Verlängerungen zwischen zwei Streifenabschnitten herstellen.
- 4 A und 36 V: maximaler Strom 4 A und Nennspannung 36 V: geeignet für LED-Streifen mit 12 und 24 V.
- Kompakte Bauform: die 12-mm-Ausführung misst 13,5 × 13,8 mm: sie passt zusammen mit dem LED-Streifen in Aluminiumprofile.
- Von -20 bis +80 °C: funktioniert bei -20 bis +80 °C und einer Luftfeuchtigkeit von 15 bis 90 %; das Material hält 105 °C und 24 Stunden Salzsprühnebel stand.
- Für IP20-Streifen: für nicht wasserdichte LED-Streifen konzipiert; für wasserdichte Streifen sind wasserdichte RGBW-Verbinder erhältlich.
- Passives Zubehör: enthält keine Elektronik und benötigt keine App: leitet die fünf Kanäle +, R, G, B und W vom LED-Streifen zum Kabel weiter.
Sichere Zahlungen: Karte, PayPal, Überweisung und Ratenzahlung
24-Stunden-Lieferung: Kostenloser Versand ab 150 € in ganz Europa
Rückgabe in 14 Tagen: wenige Schritte, schnelle Erstattung
5-poliger RGBW-Schnellverbinder von Streifen zu Kabel für LED-SMD-Streifen mit 10 und 12 mm

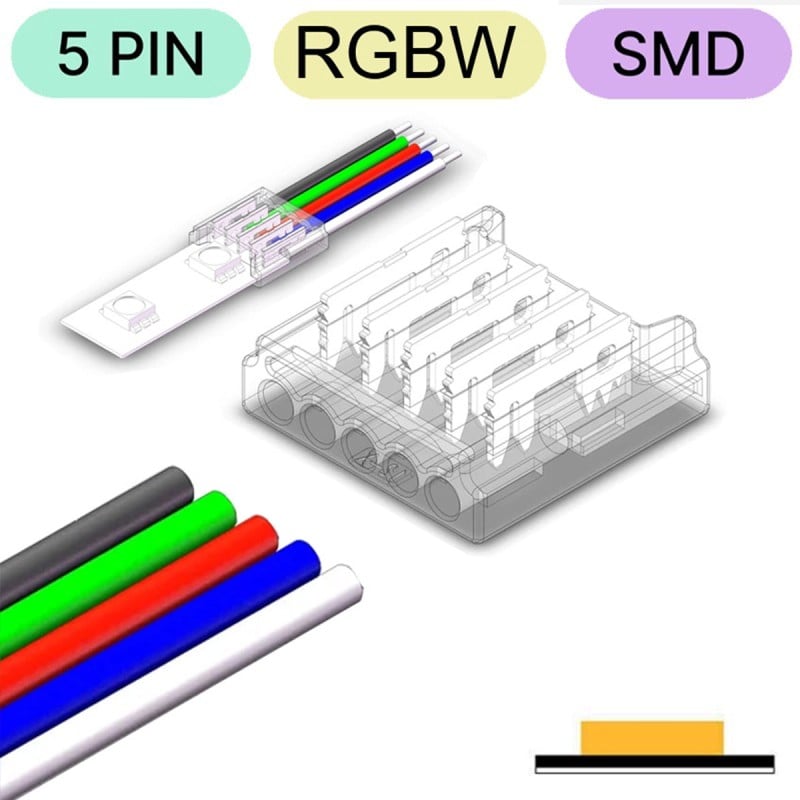

Der 5-polige RGBW-Schnellverbinder von Streifen zu Kabel verbindet das Ende eines RGBW-SMD-LED-Streifens mit einem fünfadrigen Kabel, ohne Lötkolben und ohne Lötzinn. Auf der einen Seite steckst du den Streifen ein, auf der anderen die Drähte, dann drückst du mit einer Zange zu: Die Kontakte berühren die Lötpads +, R, G, B und W des Streifens sowie die Kabeladern. Du verwendest ihn, um den Streifen bis zum Controller zu führen, um eine Ecke zu wenden oder um ein Teilstück zu verlängern. Es gibt ihn in den Versionen für Streifen mit 10 und 12 mm Breite, und er nimmt Drähte mit 22 AWG auf, wie das 5-polige RGBW-Flachkabel mit 22 AWG.
Klein und niedrig: 13,5 × 13,8 mm für die Aluminiumprofile
Die 12-mm-Version misst 13,5 × 13,8 mm und ist nur wenige Millimeter hoch, sodass sie zusammen mit dem Streifen in Aluminiumprofile und Kabelkanäle passt. Das Gehäuse ist transparent: Nach dem Schließen siehst du, ob der Streifen und die Drähte ganz bis zum Ende ihres Sitzes vorgedrungen sind. Die Zeichnung vergleicht den Verbinder von Streifen zu Kabel, bei dem die Drähte eingeführt werden, mit dem von Streifen zu Streifen, der zwei Abschnitte ohne dazwischenliegendes Kabel verbindet.
Eckstücke, U-Bögen und Verlängerungen mit einem Kabelstück
Mit zwei Verbindern und einem Stück Kabel verbinden Sie zwei voneinander entfernte Streifenabschnitte. So realisieren Sie eine L-förmige Ecke um ein Möbelstück, eine U-Kurve, um auf einem Regal zurückzuführen, oder eine Verlängerung, um eine Tür oder einen Hängeschrank zu überspringen. Die Kontakte haben Spitzen, die die PVC-Isolierung des Drahts durchbohren und das Kupfer erreichen: Der Draht wird komplett eingeführt, starr oder als Litze. Für das Kabel können Sie das flache RGBW-Kabel mit 5 Pins, 22 AWG oder das ummantelte RGBW-Kabel mit 5 Pins verwenden.
Montage in vier Schritten, ohne Lötkolben
Die Montage erfordert vier Schritte. Sie schneiden den Streifen an der Schnittlinie, entfernen das Klebepapier vom letzten Abschnitt und stecken den Streifen in den Schlitz des Verbinders. Dann stecken Sie die Kabel in ihre Aufnahmen und achten darauf, dass das + des Streifens mit dem + des Verbinders übereinstimmt. Zum Schluss drücken Sie den Metallteil mit einer Zange zusammen, um die Kontakte zu schließen. Die gleichen Schritte gelten auf der Seite der Kabel: schneiden, einstecken, Polarität prüfen und schließen.
Von Band zu Kabel, von Band zu Band oder zur Stromversorgung
In derselben Familie gibt es drei 5-polige RGBW-Steckverbinder. Dieser, von Streifen zu Kabel, wird gebraucht, wenn zwischen zwei Punkten ein Kabelstück liegt. Der 5-polige RGBW-Steckverbinder von Streifen zu Streifen verbindet zwei nebeneinanderliegende Abschnitte, ohne Kabel. Der 5-polige RGBW-Steckverbinder von Streifen zu Stromversorgung leitet den Strom vom Controller oder Netzteil zum Streifen. Für wasserdichte Streifen gibt es den wasserdichten 5-poligen RGBW-Steckverbinder, denn dieser hier ist für IP20-Streifen gedacht, nicht wasserdicht.
Technische Daten: 4 A, 36 V und 22-AWG-Drähte
Der maximale Strom beträgt 4 A und die Nennspannung 36 V, somit ist sie geeignet für RGBW-Streifen mit 12 und 24 V, die beispielsweise von einem 24 V DC-Netzteil versorgt und von einem RGBW-Tuya-WiFi-Controller gesteuert werden. Sie arbeitet bei -20 bis +80 °C, bei einer Luftfeuchtigkeit von 15 bis 90 %. Das Material widersteht 105 °C und hat den 24-Stunden-Salzsprühnebeltest bestanden. Sie nimmt Drähte mit 22 AWG auf. Die 12-mm-Version eignet sich auch für DMX512-Streifen.
Häufig gestellte Fragen
Muss gelötet werden?
Nein. Man steckt den Streifen und die Drähte in den Steckverbinder und schließt ihn, indem man mit einer Zange drückt.
Muss ich die Kabel abisolieren?
Nein. Die Spitzen der Kontakte durchbohren die PVC-Isolierung und berühren das Kupfer: Der Draht wird nicht abisoliert eingeführt.
Welche Fäden akzeptieren Sie?
22-AWG-Drähte, massiv oder litzenverseilt, wie unsere 5-poligen RGBW-Flachbandkabel und ummantelten Kabel.
Welche Breite soll ich wählen?
Messen Sie den Streifen: Es gibt die Version für 10 mm breite Streifen und die für 12 mm breite Streifen.
Für welche Streifen ist es geeignet?
Für RGBW-SMD-LED-Streifen mit 5 Pins. Die 12-mm-Version passt auch für DMX512-Streifen.
Ist es für wasserdichte Streifen geeignet?
Es ist für IP20-Streifen gedacht, die nicht wasserdicht sind. Für wasserdichte Streifen verwende die wasserdichten RGBW-Steckverbinder.
Mit welcher Spannung funktioniert es?
Die Nennspannung beträgt 36 V: Das passt zu den Streifen mit 12 und 24 V.
Wie viel Strom hält es aus?
Bis zu 4 A.
Wie beachte ich die Polarität?
Bevor du schließt, überprüfe, dass das + des Streifens mit dem + des Steckers übereinstimmt und dass die Drähte am anderen Ende des Kabels in derselben Reihenfolge verlaufen.
Brauchst du eine App?
Nein. Es ist ein passives Zubehörteil: Die Farben werden über den Controller des Streifens gesteuert.
Tuya-CB5146
Technische Daten
- Arbeitstemperatur
- -20℃~80℃
- Arbeitsfeuchtigkeit
- 15% -90%
- Stimmenkontrolle
- Keine
- Schutzart
- IP20
- Nennstrom
- 4A
- Geeignet für LEDs
- RGBW
- Länge
- 10mm
12mm - Anzahl der PINs
- 5 PINS
- Betriebsspannung
- DC 36V Max
- Art der unterstützten LEDs
- RGBW
- AWG
- 22
- Funktioniert mit
- Keine App (Zubehör)
- Hub erforderlich
- Keiner (eigenständig)
- Ideal für
- Licht & LED
- Home-Assistant-Integration
- Nicht integrierbar
Besondere Bestellnummern
- upc
- 603159993339
- ean13
- 6031599933398
- Hersteller-Teilenummer (MPN)
- Tuya CB5146
