Connettore Rapido per LED SMD RGBW a 5 pin da Striscia a Cavo
0,89 €
Tasse incluse
Nessuna recensione al momento
- Da striscia a cavo: collega l'estremità di una striscia LED RGBW SMD a 5 pin a un cavo a 5 fili, senza saldare.
- 10 o 12 mm: scegli la versione della larghezza della tua striscia; quella da 12 mm va anche sulle strisce DMX512.
- Fili senza spellare: le punte dei contatti forano l'isolamento in PVC e toccano il rame: il filo entra intero nella sua sede.
- Fili da 22 AWG: accetta fili rigidi o a trefoli da 22 AWG, come i nostri cavi RGBW a 5 pin.
- Montaggio in 4 passi: tagli la striscia sulla linea di taglio, la infili, controlli che il + vada sul + e chiudi premendo con una pinza.
- Curve e prolunghe: con un tratto di cavo fai angoli a L, curve a U e prolunghe fra due spezzoni di striscia.
- 4 A e 36 V: corrente massima 4 A e tensione nominale 36 V: va bene sulle strisce a 12 e 24 V.
- Ingombro ridotto: la versione da 12 mm misura 13,5 × 13,8 mm: entra nei profili in alluminio insieme alla striscia.
- Da -20 a +80 °C: funziona da -20 a +80 °C con umidità dal 15 al 90%; il materiale resiste a 105 °C e alla nebbia salina per 24 ore.
- Per strisce IP20: è pensato per le strisce non impermeabili; per quelle impermeabili ci sono i connettori impermeabili RGBW.
- Accessorio passivo: non ha elettronica e non usa app: trasporta i cinque canali +, R, G, B e W dalla striscia al cavo.
Pagamenti sicuri: Carte, PayPal, Bonifico ed anche a Rate
Consegna in 24 ore: Spedizione gratuita sopra i 100€ in tutta Italia
Reso facile entro 14 giorni: Segui le istruzioni e ottieni il rimborso
Connettore rapido RGBW a 5 pin da striscia a cavo per strisce LED SMD da 10 e 12 mm

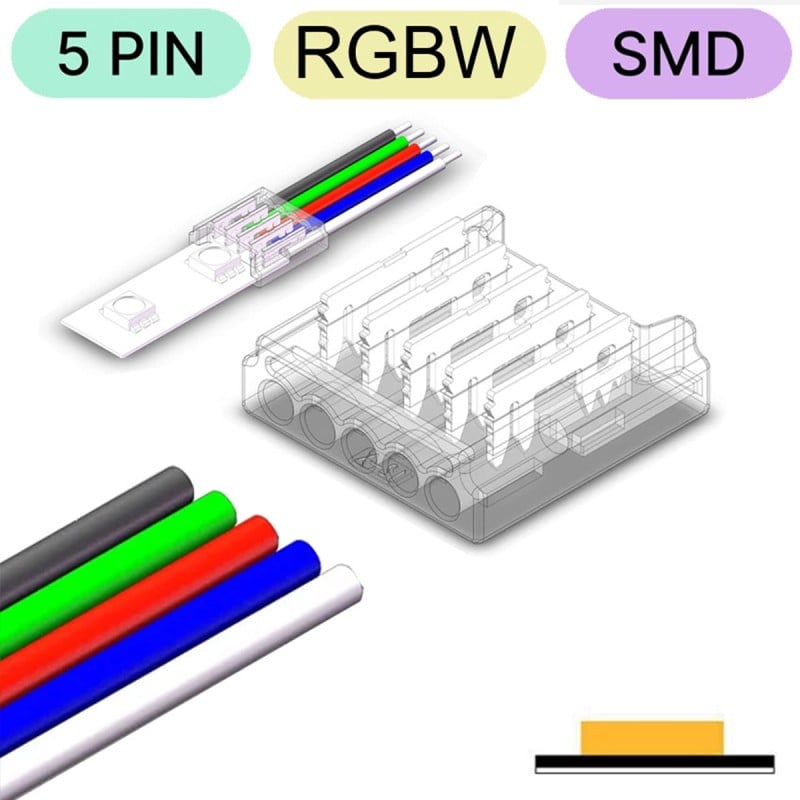

Il connettore rapido RGBW a 5 pin da striscia a cavo collega l'estremità di una striscia LED RGBW SMD a un cavo a cinque fili, senza saldatore e senza stagno. Da una parte infili la striscia, dall'altra i fili, poi premi con una pinza: i contatti toccano le piazzole +, R, G, B e W della striscia e i fili del cavo. Lo usi per portare la striscia fino al controller, per girare un angolo o per allungare un tratto. C'è nelle versioni per strisce larghe 10 e 12 mm e accetta fili da 22 AWG, come il cavo piatto RGBW a 5 pin da 22 AWG.
Piccolo e basso: 13,5 × 13,8 mm per i profili in alluminio
La versione da 12 mm misura 13,5 × 13,8 mm ed è alta pochi millimetri, così entra nei profili in alluminio e nelle canaline insieme alla striscia. Il corpo è trasparente: dopo la chiusura vedi se la striscia e i fili sono arrivati in fondo alla loro sede. Il disegno confronta il connettore da striscia a cavo, dove entrano i fili, con quello da striscia a striscia, che unisce due spezzoni senza cavo in mezzo.
Angoli a L, curve a U e prolunghe con un tratto di cavo
Con due connettori e un tratto di cavo colleghi due spezzoni di striscia distanti fra loro. Così fai un angolo a L attorno a un mobile, una curva a U per tornare indietro lungo una mensola o una prolunga per saltare una porta o un pensile. I contatti hanno punte che forano l'isolamento in PVC del filo e arrivano al rame: il filo entra intero, rigido o a trefoli. Per il cavo puoi usare il cavo piatto RGBW a 5 pin da 22 AWG o il cavo con guaina RGBW a 5 pin.
Montaggio in quattro passaggi, senza saldatore
Il montaggio richiede quattro passaggi. Tagli la striscia sulla linea di taglio, togli la carta adesiva dall'ultimo tratto e infili la striscia nella fessura del connettore. Poi inserisci i fili nelle loro sedi, controllando che il + della striscia corrisponda al + del connettore. Infine premi la parte metallica con una pinza per chiudere i contatti. Gli stessi passaggi valgono dal lato dei fili: tagli, infili, controlli la polarità e chiudi.
Da striscia a cavo, da striscia a striscia o ad alimentazione
Nella stessa famiglia ci sono tre connettori RGBW a 5 pin. Questo, da striscia a cavo, serve quando fra due punti c'è un tratto di filo. Il connettore RGBW a 5 pin da striscia a striscia unisce due spezzoni affiancati, senza cavo. Il connettore RGBW a 5 pin da striscia ad alimentazione porta la corrente alla striscia dal controller o dall'alimentatore. Per le strisce impermeabili c'è il connettore impermeabile RGBW a 5 pin, perché questo connettore è pensato per le strisce IP20, non impermeabili.
Dati tecnici: 4 A, 36 V e fili da 22 AWG
La corrente massima è 4 A e la tensione nominale 36 V, quindi va bene sulle strisce RGBW a 12 e 24 V, alimentate per esempio da un alimentatore da 24 V DC e comandate da un controller RGBW Tuya WiFi. Lavora da -20 a +80 °C, con umidità dal 15 al 90%. Il materiale resiste a 105 °C e ha superato la prova in nebbia salina neutra di 24 ore. Accetta fili da 22 AWG. La versione da 12 mm va anche sulle strisce DMX512.
Domande Frequenti
Serve saldare?
No. Infili la striscia e i fili nel connettore e lo chiudi premendo con una pinza.
Devo spellare i fili?
No. Le punte dei contatti forano l'isolamento in PVC e toccano il rame: il filo entra intero.
Che fili accetta?
Fili da 22 AWG, rigidi o a trefoli, come i nostri cavi piatti e con guaina RGBW a 5 pin.
Quale larghezza scelgo?
Misura la striscia: c'è la versione per strisce larghe 10 mm e quella per strisce larghe 12 mm.
Per quali strisce va bene?
Per strisce LED RGBW SMD a 5 pin. La versione da 12 mm va anche sulle strisce DMX512.
Va bene per strisce impermeabili?
È pensato per le strisce IP20, non impermeabili. Per quelle impermeabili usa i connettori impermeabili RGBW.
Con che tensione funziona?
La tensione nominale è 36 V: va bene sulle strisce a 12 e 24 V.
Quanta corrente regge?
Fino a 4 A.
Come rispetto la polarità?
Prima di chiudere controlla che il + della striscia corrisponda al + del connettore, e che i fili seguano lo stesso ordine all'altro capo del cavo.
Serve un'app?
No. È un accessorio passivo: i colori si comandano dal controller della striscia.
Tuya-CB5146
Scheda tecnica
- Temperatura di lavoro
- -20℃~80℃
- Umidità di lavoro
- 15% -90%
- Controllo Vocale
- Nessuno
- Grado di Protezione
- IP20
- Corrente Nominale
- 4A
- Adatto per LED
- RGBW
- Larghezza
- 10mm
12mm - Quantità di PIN
- 5 PIN
- Tensione di Funzionamento
- DC 36V Max
- Tipologia di LED Supportati
- RGBW
- AWG
- 22
- Funziona con
- Nessuna app (accessorio)
- Hub richiesto
- Nessuno (autonomo)
- Ideale per
- Luci e LED
- Integrazione Home Assistant
- Non integrabile
Riferimenti Specifici
- Codice a barre UPC
- 603159993339
- ean13
- 6031599933398
- MPN
- Tuya CB5146
