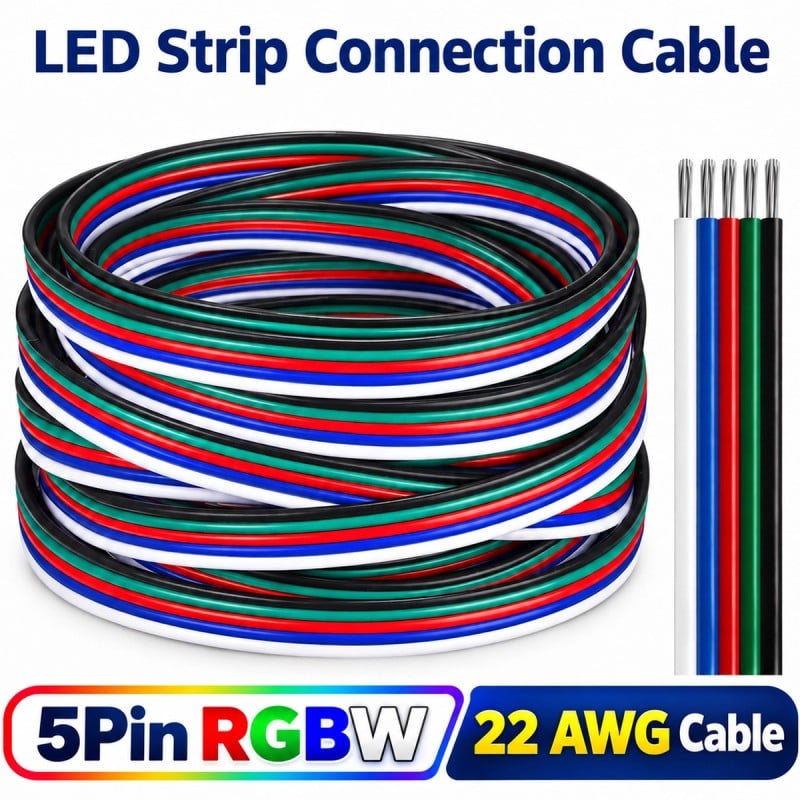

Câble pour bande LED RGBW à 5 broches, 22 AWG, 0,34 mm²
1,99 €
TTC
Aucun avis pour le moment
- Cinq conducteurs pour le RGBW : relie les cinq pôles d'un ruban LED RGBW : le positif commun et les quatre canaux rouge, vert, bleu et blanc, chacun sur son propre fil.
- Cinq couleurs différentes : les conducteurs sont noir, vert, rouge, bleu et blanc : identifiez chaque fil au premier coup d'œil et conservez le même ordre du ruban au contrôleur.
- Section 22 AWG : chaque conducteur présente une section de 0,34 mm² (22 AWG) et se compose de 17 brins de 0,16 mm : il reste souple et se plie sans se casser.
- Cuivre étamé : les brins sont en cuivre étamé, qui résiste à l'oxydation dans le temps et facilite l'adhérence de l'étain lorsque vous soudez le câble aux pastilles du ruban.
- Isolation en PVC : chaque fil possède sa propre gaine en PVC retardateur de flamme ; la gaine porte les mentions AWM 1007, 22 AWG, VW-1, 80 °C et 300 V.
- Câble plat de 8 mm : les cinq fils sont disposés côte à côte pour former une nappe de 8 mm de large et de 1,6 mm d'épaisseur, qui passe facilement dans les profilés et les goulottes, derrière les meubles et sous les meubles hauts.
- Fils séparables : les conducteurs se séparent les uns des autres aux extrémités, ce qui permet de raccorder chaque fil à sa borne ou pastille sans couper la gaine des autres.
- 1, 3 ou 5 mètres : choisissez la longueur qu'il vous faut parmi 1, 3 et 5 mètres : une section courte pour un raccordement à proximité, une section longue pour éloigner le contrôleur du ruban.
- Extrémités libres : le câble est sans connecteurs : soudez-le au ruban, fixez-le dans les bornes à vis du contrôleur ou insérez-le dans un connecteur rapide à 5 broches.
- Rallonge entre ruban et contrôleur : permet d'éloigner le contrôleur RGBW du ruban, de relier deux sections de part et d'autre d'un angle ou d'une porte et de prolonger les canaux d'un meuble à l'autre.
- Pour les rubans LED et bien plus encore : conçu pour raccorder les rubans LED RGBW, il convient également à d'autres câblages multipolaires, notamment ceux des appareils électroniques, des moteurs et des lampes.
- Lumière uniforme : avec des rubans puissants et de longues distances de câblage, gardez le câble aussi court que possible et prévoyez plusieurs points d'alimentation pour que la lumière reste uniforme jusqu'au bout.
- Accessoire passif : aucune application, aucun protocole : le câble ne se connecte pas au WiFi. Le ruban, le contrôleur et le bloc d'alimentation sont vendus séparément.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Câble plat RGBW en cuivre étamé 5 conducteurs 22 AWG pour bandes et contrôleurs LED
Le câble plat RGBW à 5 broches permet de connecter un ruban LED RGBW à son contrôleur, ou deux sections de ruban entre elles. Il transporte le conducteur positif commun et les canaux rouge, vert, bleu et blanc sur cinq fils distincts. Les conducteurs sont de couleurs différentes (noir, vert, rouge, bleu et blanc), garantissant ainsi un branchement identique d'une extrémité à l'autre. Chaque fil a une section de 0,34 mm² (22 AWG) , est composé de 17 brins de cuivre étamé et isolé par une gaine PVC ignifugée. Le ruban mesure 8 mm de large et 1,6 mm de haut et passe facilement dans les profilés et les conduits. Ses extrémités sont libres, sans connecteurs : vous pouvez les souder, les visser dans des bornes ou les insérer dans un connecteur rapide. Il est disponible en trois longueurs : 1, 3 ou 5 mètres .
Le cuivre étamé à 17 brins résiste à l'oxydation et est un bon conducteur.
Chaque gaine renferme 17 brins de cuivre étamé de 0,16 mm de diamètre. La couche d'étain protège le cuivre de l'oxydation, qui, avec le temps, noircit les fils dénudés et détériore le contact. Elle facilite également le soudage : le fer à souder adhère immédiatement aux brins et aux pastilles de la bande. Le cuivre est un excellent conducteur, offrant une faible résistance , et la finesse des brins confère au câble sa flexibilité : vous pouvez le plier dans les angles et l'enrouler autour des meubles sans risque de rupture. Lors du dénudage d'une extrémité, torsadez les brins avant de les fixer dans une pince, afin d'éviter tout contact entre les conducteurs.
Domaines d'application : Bandes LED RGBW, lampes, petits moteurs et composants électroniques
Ce câble est conçu pour les rubans LED RGBW à 5 broches : il peut servir de rallonge entre le ruban et le contrôleur, par exemple lorsque ce dernier est installé dans un meuble ou un boîtier et que le ruban passe sous des meubles, le long d'une rainure au plafond ou derrière un téléviseur. Il est également pratique pour prolonger le ruban après un angle, une porte ou une fenêtre, en étendant les cinq canaux d'une section à l'autre. Avec un contrôleur Tuya WiFi RGBW, vous pouvez gérer la couleur et le blanc depuis l'application. Ce câble multiconducteur basse tension convient également à d'autres types de câblage : lampes, petits moteurs et appareils électroniques. Il n'est pas destiné aux installations électriques domestiques de 230 V.
Section de 0,34 mm², calibre 22 AWG, en ruban de 8 mm de large et 1,6 mm de haut
Le schéma représente la section transversale du câble : cinq conducteurs parallèles (noir, vert, rouge, bleu et blanc) disposés en bande de 8 mm de large et 1,6 mm de haut . Chaque conducteur a une section de 0,34 mm² , correspondant à un calibre 22 AWG , et est composé de 17 brins de 0,16 mm². Son profil bas permet une installation dans les profilés de rubans LED en aluminium, sous les plinthes et dans les conduits étroits. Pour le connecter au ruban sans soudure, utilisez un connecteur RGBW 5 broches sans soudure de la largeur de votre ruban. L’intensité maximale admissible par le câble n’est pas indiquée : pour les rubans puissants et les longues distances, il est conseillé de limiter la longueur du câble et de surveiller la chute de tension.
Gaine en PVC ignifugé, 300 V et température jusqu'à 80 °C
Chaque conducteur est gainé de PVC ignifugé . Les caractéristiques du câble sont imprimées sur la gaine : AWM 1007, 22 AWG, VW-1, FT1, 80 °C et 300 V. Les normes VW-1 et FT1 garantissent que la gaine ne propage pas le feu. Les valeurs de 300 V et 80 °C sont largement suffisantes pour un ruban LED de 12 ou 24 V. Le PVC reste souple et peut être dénudé avec une pince à dénuder standard ; les fils peuvent être séparés manuellement à leurs extrémités. Si le câble est exposé ou nécessite une protection renforcée, un câble gainé est également disponible pour les rubans LED RGBW . Parmi les accessoires et connecteurs pour rubans LED, vous trouverez des connecteurs rapides, des bornes et des alimentations.
Foire aux questions
À quoi servent ces cinq fils ?
Elles supportent les cinq pôles d'une bande LED RGBW : le pôle positif commun et les canaux rouge, vert, bleu et blanc.
Comment faire correspondre les couleurs des fils aux broches ?
Suivez les marquages imprimés sur la bande et sur le contrôleur et utilisez toujours la même couleur pour une même borne, d'une extrémité du câble à l'autre.
Quelle est la section des conducteurs ?
0,34 mm², soit 22 AWG. Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm.
Le câble possède-t-il des connecteurs ?
Non. Les extrémités sont libres : vous pouvez les souder à la bande, les fixer aux bornes du contrôleur ou les brancher à un connecteur rapide à 5 broches.
Quelles sont les longueurs disponibles ?
1, 3 ou 5 mètres. La longueur peut être choisie parmi les différentes versions du produit.
Quelle intensité peut-il supporter ?
L'intensité maximale n'est pas spécifiée. Pour les multiprises puissantes et les longues distances, il est conseillé de réduire au maximum la longueur du câble et de répartir l'alimentation à partir de plusieurs points.
Est-ce que cela convient pour une bande RGB à 4 broches ?
Oui. Vous utilisez quatre conducteurs et laissez le cinquième libre, en isolant son extrémité. Pour les rubans LED RGB uniquement, il existe également un câble nu .
Existe-t-il des câbles pour d'autres types de bandes LED ?
Oui. Dans la même série, on trouve des câbles nus pour les bandes CCT , RGB+CCT et adressables , ainsi que le câble gainé RGBW .
Peut-on l'utiliser à l'extérieur ?
Ce câble ne possède pas d'indice de protection IP. En extérieur, il est recommandé de le faire passer dans une gaine ou un conduit et de bien protéger les joints.
Puis-je l'utiliser sur une alimentation secteur de 230 V ?
Non. Il s'agit d'un câble pour circuits basse tension, comme ceux des rubans LED, et non d'un câble pour le système électrique de votre maison.
Avez-vous besoin d'une application ou d'une plateforme ?
Non. C'est un câble passif : les fonctions intelligentes dépendent du contrôleur auquel vous connectez la bande.
Tuya-CB5150-1m
Fiche technique
- Commande vocale
- Aucun
- Section conducteur
- 0,34 mm²
- Convient aux LED
- RVBB
- Longueur
- 8mm
- Quantité de codes PIN
- 5 ÉPINGLE
- Tension nominale
- 300V
- Matériau isolant
- PVC
- Type de LED pris en charge
- RVBB
- AWG
- 22
- Animateur
- Cuivre étamé
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (Wi-Fi / autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 937891249829
- EAN-13
- 9378912498293
- MPN
- Tuya CB5150 1m
