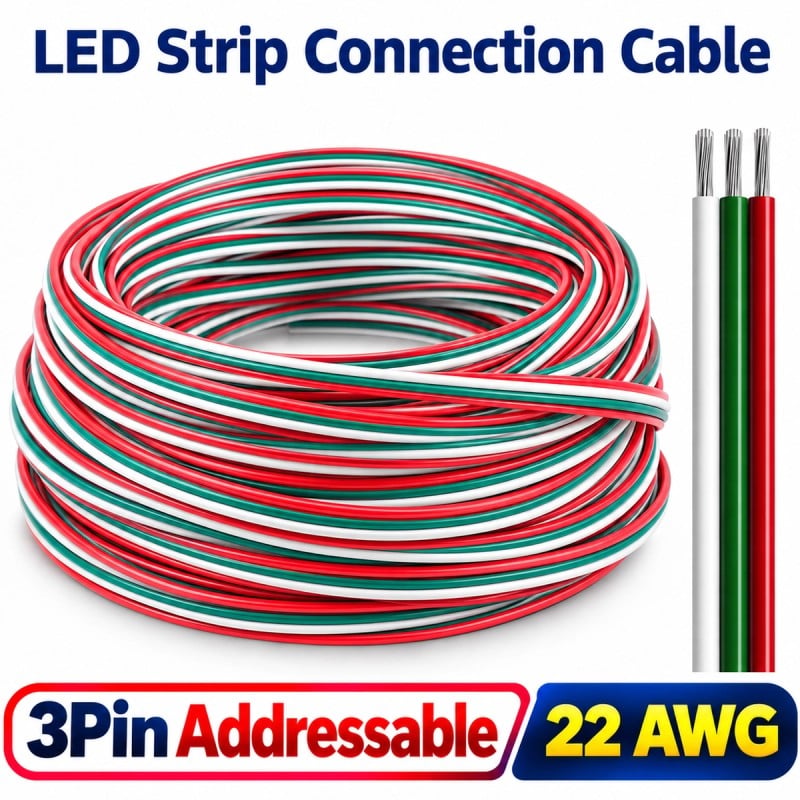

Câble pour ruban LED adressable à 3 broches 22 AWG 0,34 mm²
1,39 €
TTC
Aucun avis pour le moment
- Trois fils pour les rubans adressables : relie les trois broches d'un ruban LED adressable au contrôleur : le positif, le signal de données et le négatif.
- Rouge, vert et blanc : les conducteurs sont de trois couleurs différentes : identifiez chaque fil d'un coup d'œil et conservez la même couleur pour la même broche d'un bout à l'autre.
- Section 22 AWG : chaque conducteur présente une section de 0,34 mm² (22 AWG) et se compose de 17 brins de 0,16 mm : il reste souple et se plie sans se casser.
- Cuivre étamé : les brins sont en cuivre étamé, qui résiste à l'oxydation dans le temps et facilite l'adhérence de l'étain lorsque vous soudez le câble aux pastilles du ruban.
- Isolation en PVC : chaque fil possède sa propre gaine en PVC retardateur de flamme (AWM 1007, classe VW-1), avec une tension nominale de 300 V et une température admissible jusqu'à 80 °C.
- Câble plat de 4,86 mm : les trois fils sont disposés côte à côte pour former une nappe de 4,86 mm de large et de 1,6 mm de haut : elle passe dans les profilés en aluminium, les goulottes et derrière les meubles.
- Fils séparables : les conducteurs se séparent aux extrémités pour vous permettre de raccorder chaque fil à sa borne ou pastille sans couper la gaine des autres.
- 1, 3 ou 5 mètres : choisissez la longueur dont vous avez besoin parmi 1, 3 et 5 mètres : une courte longueur pour un raccordement à proximité, une plus grande pour éloigner le contrôleur.
- Extrémités libres : le câble est sans connecteurs : vous pouvez le souder au ruban, le serrer dans les bornes du contrôleur ou l'insérer dans un connecteur à 3 broches, y compris ceux destinés aux rubans CCT.
- Rallonge pour le ruban : utilisez-le comme rallonge entre le ruban et le contrôleur, pour prolonger le ruban après un angle ou pour étendre l'éclairage d'un meuble à l'autre.
- Pour les LED et bien plus : conçu pour les rubans LED adressables RGBIC et pixel, il convient également à d'autres câblages à trois fils basse tension, comme ceux des lampes et des petits appareils.
- Éclairage uniforme : avec des rubans puissants et de longues distances, gardez le câble aussi court que possible et alimentez le ruban en plusieurs points afin de conserver un éclairage uniforme jusqu'au bout.
- Accessoire passif : aucune application, aucun protocole : le câble ne se connecte pas au WiFi. Le ruban, le contrôleur et l'alimentation sont vendus séparément.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Fil de cuivre étamé à 3 broches, calibre 22 AWG, pour ruban LED adressable, rouge, vert et blanc.
Le câble pour ruban LED adressable à 3 broches permet de connecter un ruban RGBIC ou un ruban de pixels à son contrôleur, ou de relier deux sections de ruban. Il transporte les fils positif , de signal de données et négatif sur trois conducteurs distincts : ces trois connexions sont nécessaires à un ruban adressable pour illuminer chaque segment de sa propre couleur. Les conducteurs sont rouge, vert et blanc ; il est donc important de conserver le même ordre d'une extrémité à l'autre. Chaque fil a une section de 0,34 mm² (22 AWG) , est composé de 17 brins de cuivre étamé et est isolé par du PVC ignifugé. Le ruban mesure 4,86 mm de large et 1,6 mm de haut. Ses extrémités sont libres, sans connecteurs, et il peut être utilisé comme rallonge. Il est disponible en trois longueurs : 1, 3 ou 5 mètres .
Fils de cuivre étamé : moins d’oxydation et soudure plus facile
Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm de diamètre. L'étain recouvre le cuivre et le protège de l'oxydation, qui, avec le temps, noircit les fils exposés et fragilise les contacts. Il facilite également le soudage : l'étain adhère instantanément aux brins et aux pastilles du conducteur, même avec un fer à souder de faible puissance. Le cuivre conduit le courant avec une faible résistance , tandis que la finesse des brins assure la souplesse du câble dans les angles et les espaces restreints. Avant de serrer un fil dans une borne, torsadez bien les brins afin qu'aucun ne reste libre et ne touche le conducteur adjacent.
Domaines d'application : Bandes LED adressables, néons LED et petits faisceaux de câbles
Ce câble est conçu pour les rubans LED adressables à 3 broches, comme le ruban LED RGBIC 3 broches Tuya , et les tubes LED dotés du même connecteur. Utilisez-le comme rallonge entre le ruban et le contrôleur, par exemple si ce dernier est installé dans un meuble et que la lumière passe sous les meubles, derrière le téléviseur ou le long d'un escalier. Connectez-le à l' entrée de données du ruban, du côté indiqué par la flèche imprimée sur le circuit imprimé. Pour utiliser les effets et les couleurs de l'application, vous avez besoin d'un contrôleur de ruban adressable, tel que le contrôleur Bluetooth RGBIC Tuya avec télécommande . Ce câble fonctionne en basse tension et n'est pas raccordé au réseau électrique domestique.
Câble de section 0,34 mm², calibre 22 AWG, de 4,86 mm de large et 1,6 mm de haut.
Les trois conducteurs (rouge, vert et blanc) sont disposés côte à côte dans un ruban de 4,86 mm de large et 1,6 mm de haut . Chaque conducteur a une section de 0,34 mm² , équivalente à 22 AWG , et est composé de 17 brins de 0,16 mm. Son profil bas et étroit permet son installation dans les profilés en aluminium pour rubans LED, sous les plinthes et dans les conduits de petit diamètre. Pour des connexions sans soudure, les connecteurs CCT à 3 broches conviennent, car ils possèdent les mêmes trois contacts que le connecteur rapide à 3 broches pour ruban LED . Le fil de données transporte le signal du contrôleur : il doit être aussi court que possible. Pour les rubans LED puissants et les longues distances, il est conseillé d'alimenter le ruban à partir de plusieurs points.
Isolation en PVC ignifugé, 300 V et jusqu'à 80 °C
Chaque conducteur est gainé de PVC ignifugé , classé VW-1 : ce test de flamme verticale pour fils isolés garantit que la gaine ne propage pas le feu. L’isolation supporte une tension nominale de 300 V et une température maximale de 80 °C , comme indiqué sur la gaine. Le PVC reste souple et peut être dénudé avec une pince à dénuder standard. Les trois fils sont ensuite séparés manuellement à leurs extrémités jusqu’à la longueur souhaitée. Parmi les accessoires et connecteurs pour rubans LED, vous trouverez des connecteurs rapides, des bornes et des alimentations pour réaliser le raccordement.
Foire aux questions
À quoi servent ces trois fils ?
Elles comportent les trois broches d'une bande LED adressable : la positive, le signal de données et la négative.
Comment faire correspondre les couleurs des fils aux broches ?
Suivez les marquages imprimés sur la bande et le contrôleur, généralement +, DIN ou DATA, et GND, et utilisez toujours la même couleur pour la même broche, d'une extrémité du câble à l'autre.
De quel côté de la bande dois-je la connecter ?
Du côté de l'entrée de données, celui d'où part la flèche imprimée sur la bande. Connectée au côté sortie, la bande ne reçoit pas de signal.
Quelle est la section des conducteurs ?
0,34 mm², soit 22 AWG. Chaque conducteur est composé de 17 brins de cuivre étamé de 0,16 mm.
Le câble possède-t-il des connecteurs ?
Non. Les extrémités sont libres : vous pouvez les souder à la bande, les fixer aux bornes du contrôleur ou les brancher à un connecteur à 3 broches : ceux pour les bandes CCT, qui ont les mêmes trois contacts, conviennent également.
Quelles sont les longueurs disponibles ?
1, 3 ou 5 mètres. La longueur peut être choisie parmi les différentes versions du produit.
Ce produit convient-il aux bandes LED 12V et 24V ?
Oui. Le câble transporte la tension d'alimentation telle quelle, qu'elle soit de 12 V ou de 24 V.
Comment éviter les baisses de luminosité sur les longues distances ?
Utilisez un câble aussi court que possible et, pour les multiprises puissantes ou longues, alimentez-les à partir de plusieurs points de la multiprise.
Existe-t-il des câbles pour d'autres types de bandes LED ?
Oui. Dans la même gamme, il existe des câbles pour les rubans LED monochromes , CCT , RGB , RGBW et RGB+CCT .
Peut-on l'utiliser à l'extérieur ?
Oui, à condition qu'il soit protégé : à l'extérieur, faites-le passer dans une gaine ou un conduit et protégez bien les joints de l'eau.
Puis-je l'utiliser sur une alimentation secteur de 230 V ?
Non. Il s'agit d'un câble fin de 0,34 mm², conçu pour les circuits basse tension des rubans LED : les systèmes domestiques 230 V nécessitent des câbles de section beaucoup plus importante.
Avez-vous besoin d'une application ou d'une plateforme ?
Non. C'est un câble passif : les fonctions intelligentes dépendent du contrôleur auquel vous connectez la bande.
Tuya-CB3350-1m
Fiche technique
- Commande vocale
- Aucun
- Section conducteur
- 0,34 mm²
- Convient aux LED
- SPI LED RVBIC
- Longueur
- 4.86mm
- Quantité de codes PIN
- 3 BROCHES
- Tension nominale
- 300V
- Matériau isolant
- PVC
- Type de LED pris en charge
- LED numériques avec puces
- AWG
- 22
- Animateur
- Cuivre étamé
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (Wi-Fi / autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 937891940533
- EAN-13
- 9378919405331
- MPN
- Tuya CB3350 1m
