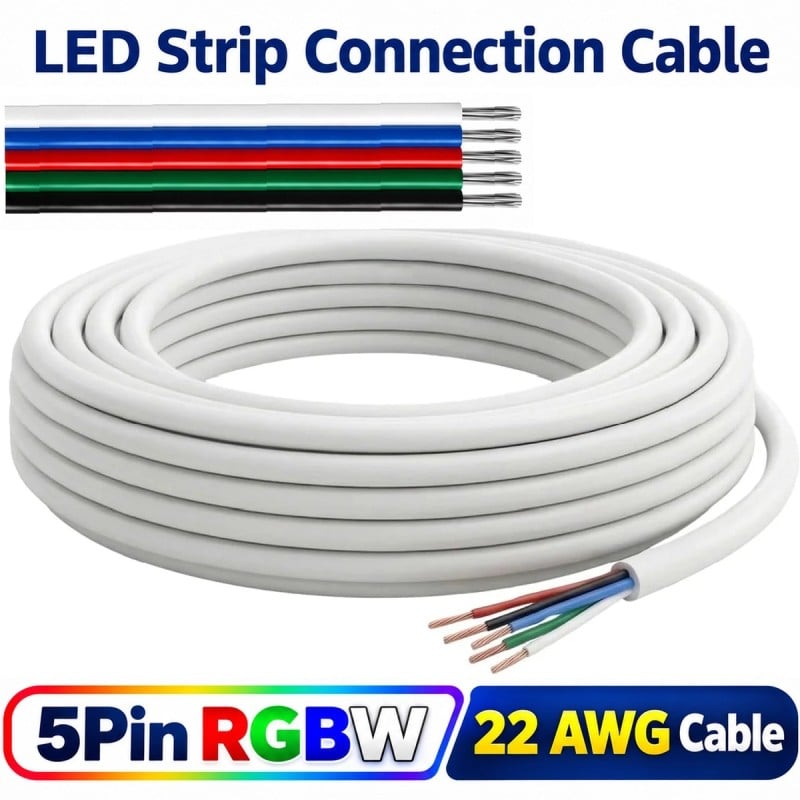

Câble multiconducteur gainé pour rubans LED RGBW 5 broches 22 AWG
2,49 €
TTC
Aucun avis pour le moment
- Cinq fils dans une gaine : les cinq conducteurs d'un ruban RGBW, le positif commun et les canaux rouge, vert, bleu et blanc, passent dans une seule gaine extérieure blanche.
- Cinq couleurs différentes : les conducteurs sont noir, vert, rouge, bleu et blanc : vous identifiez chaque fil d'un coup d'œil et conservez la même couleur pour la même broche.
- Section 22 AWG : chaque conducteur possède une section de 0,34 mm² (22 AWG) et se compose de brins fins : le câble reste souple et se plie sans se casser.
- Cuivre électrolytique : les conducteurs sont en cuivre électrolytique recuit CU-ETP1 conforme à la norme DIN EN 13602, qui conduit efficacement le courant avec une faible résistance.
- Double isolation : chaque fil possède sa propre isolation en PVC retardateur de flamme et la gaine extérieure en PVC apporte une protection supplémentaire sur toute la longueur.
- Informations sur la gaine : les marquages AWM 2464, E350945, VW-1, AWM I A, FT1, LF et 22 AWG sont imprimés sur la gaine, avec 80 °C et 300 V comme valeurs nominales de l'isolation.
- Câble rond pour une installation soignée : un seul câble rond au lieu de cinq fils séparés : il passe proprement dans les goulottes, le long des plinthes et derrière les meubles, même sur les portions visibles.
- 1, 3 ou 5 mètres : choisissez la longueur adaptée à vos besoins parmi 1, 3 et 5 mètres : la longueur courte pour un raccordement à proximité, la longueur longue pour déporter le contrôleur.
- Extrémités libres : le câble est sans connecteurs : retirez la gaine, dénudez les fils sur environ 5 mm, puis soudez-les au ruban ou serrez-les dans les bornes du contrôleur.
- Rallonge pour le ruban : utilisez-le comme rallonge entre le ruban et le contrôleur RGBW, pour prolonger le ruban après un angle ou le faire passer d'un meuble à l'autre.
- Pour les LED et bien plus : conçu pour les rubans LED RGBW de 12 et 24 V, il convient également à d'autres câblages basse tension à cinq fils, comme ceux des lampes et des petits appareils.
- Éclairage uniforme : avec des rubans puissants et de grandes longueurs, gardez le câble aussi court que possible et alimentez le ruban en plusieurs points afin que l'éclairage reste uniforme jusqu'au bout.
- Accessoire passif : aucune application, aucun protocole : le câble ne se connecte pas au WiFi. Le ruban, le contrôleur et l'alimentation sont vendus séparément.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Câble pour bande LED RGBW 5 broches 22 AWG : cinq fils de couleur dans un câble rond
Le câble pour ruban LED RGBW à 5 broches avec gaine permet de connecter un ruban RGBW à son contrôleur, ou deux sections de ruban entre elles, et regroupe les cinq fils (positif et rouge , vert , bleu et blanc) en un seul câble rond. Les conducteurs, de section 0,34 mm² (22 AWG), sont en cuivre électrolytique multibrins, isolés par une gaine en PVC ignifugé. Une gaine extérieure en PVC blanc assure la protection des conducteurs sur toute leur longueur. Les extrémités sont libres, sans connecteurs, et le câble peut servir de rallonge. Il est disponible en trois longueurs : 1, 3 ou 5 mètres .
Comment se connecter à la bande en cinq étapes, sans connecteurs
Le câble ne comporte pas de connecteurs : il est soudé à la bande en cinq étapes, comme illustré. Commencez par souder les pastilles sur le bord de la bande. Ensuite, dénudez les fils sur environ 5 mm en retirant quelques centimètres de la gaine extérieure , sans toucher à l’isolant. Soudez les extrémités des conducteurs aux pastilles, en utilisant la même couleur pour chaque broche d’une extrémité à l’autre du câble : suivez les abréviations imprimées sur la bande et sur le contrôleur. Si vous préférez ne pas souder, vous pouvez insérer les fils dans les bornes du contrôleur ou utiliser un connecteur rapide RGBW à 5 broches .
Où l'utiliser : Stations de jeux, cinémas maison, cuisines et magasins
Ce câble est pratique lorsque la bande LED est éloignée du contrôleur ou de l'alimentation. Dans une configuration de jeu, il achemine les signaux du bureau jusqu'à la bande LED située derrière l'écran ; dans un home cinéma , il relie la bande LED sous le meuble TV au contrôleur dissimulé à l'intérieur. Dans la cuisine, il permet de connecter les bandes LED sous les placards et les étagères ; dans un magasin , il éclaire les vitrines et les présentoirs. Sa gaine extérieure le rend également adapté aux espaces ouverts, où cinq fils apparents seraient disgracieux. Pour contrôler les couleurs et le blanc via l'application, un contrôleur, tel que le contrôleur Tuya WiFi RGBW, est nécessaire. Ce câble fonctionne en basse tension, indépendamment du réseau électrique domestique.
Même construction de 0,34 mm² avec 2, 4, 5 et 6 fils pour chaque type de bande
Ce même câble, avec des conducteurs de 0,34 mm² et une gaine extérieure, est disponible en versions 2 fils pour les rubans monochromes, 4 fils pour les rubans RGB, 5 fils pour les rubans RGBW (comme celui-ci) et 6 fils pour les rubans RGB+CCT, comme illustré. Cette version possède une gaine blanche et cinq conducteurs : noir, vert, rouge, bleu et blanc. Si vous préférez un câble plat sans gaine extérieure, un câble plat 5 broches pour rubans LED RGBW est également disponible, avec les mêmes cinq couleurs et la même section. Pour le connecter au ruban sans soudure, vous pouvez utiliser un connecteur d'alimentation 5 broches RGBW adapté à la largeur de votre ruban.
Isolation en PVC ignifugé et données imprimées sur la gaine
Chaque conducteur est isolé individuellement avec une gaine en PVC ignifugée , et la gaine extérieure en PVC forme une seconde couche autour des cinq fils. Les caractéristiques du câble sont imprimées sur la gaine : AWM 2464, E350945, VW-1, AWM IA, FT1, LF, 22 AWG, 80 °C et 300 V. La norme AWM 2464 correspond au modèle homologué UL pour les câbles multiconducteurs gainés. Les normes VW-1 et FT1 attestent d'une résistance à la flamme, garantissant ainsi que le câble ne propage pas le feu. La mention LF indique l'absence de plomb dans le matériau. Les valeurs de 80 °C et 300 V correspondent aux températures et tensions maximales admissibles pour l'isolation. Le PVC reste souple et peut être dénudé à l'aide d'une pince à dénuder standard.
Câble robuste et flexible en cuivre électrolytique CU-ETP1 et gaine PVC
Les conducteurs sont en cuivre électrolytique recuit CU-ETP1 , conforme à la norme DIN EN 13602 : ce cuivre de haute pureté assure une excellente conductivité et une faible résistance, et le recuit le rend souple. Chaque fil est composé de brins fins, ce qui permet au câble de se courber dans les angles et les espaces restreints sans se rompre. La gaine extérieure maintient les cinq fils bien organisés et les protège des chocs et des frottements, par exemple lorsque le câble passe derrière un meuble ou dans un trou. Pour les rubans LED puissants et de grandes longueurs, il est conseillé de minimiser la longueur du câble et d'alimenter le ruban à partir de plusieurs points. Parmi les accessoires et connecteurs pour rubans LED, vous trouverez des bornes, des connecteurs et des alimentations.
Foire aux questions
À quoi servent ces cinq fils ?
Elles comportent les cinq broches d'une bande LED RGBW : le positif commun et les canaux rouge, vert, bleu et blanc.
Comment faire correspondre les couleurs des fils aux broches ?
Suivez les marquages imprimés sur la bande et sur le contrôleur et utilisez toujours la même couleur pour la même broche, d'une extrémité du câble à l'autre.
Quelle est la section des conducteurs ?
0,34 mm², soit 22 AWG. Les conducteurs sont en cuivre électrolytique recuit multibrins CU-ETP1.
À quoi sert la gaine extérieure ?
Il regroupe les cinq fils en un seul câble rond et les protège des chocs et des frottements : il est plus propre dans les parties exposées et dans les canaux.
Le câble possède-t-il des connecteurs ?
Non. Les extrémités sont libres : retirez la gaine, dénudez les fils sur environ 5 mm et soudez-les à la bande, fixez-les dans les bornes du contrôleur ou branchez-les dans un connecteur rapide à 5 broches.
Quelles sont les longueurs disponibles ?
1, 3 ou 5 mètres. La longueur peut être choisie parmi les différentes versions du produit.
Ce produit convient-il aux bandes LED 12V et 24V ?
Oui. Le câble transporte la tension d'alimentation telle quelle, qu'elle soit de 12 V ou de 24 V.
Comment éviter les baisses de luminosité sur les longues distances ?
Utilisez un câble aussi court que possible et, pour les multiprises puissantes ou longues, alimentez-les à partir de plusieurs points de la multiprise.
Est-ce que cela convient pour une bande RGB à 4 broches ?
Oui. Vous utilisez quatre conducteurs et laissez le cinquième libre, en isolant son extrémité. Pour les rubans LED RGB, il existe également le câble à 4 broches pour ruban LED RGB .
Peut-on l'utiliser à l'extérieur ?
Oui, à condition qu'il soit protégé : à l'extérieur, faites-le passer dans une gaine ou un conduit et protégez bien les joints de l'eau.
Puis-je l'utiliser sur une alimentation secteur de 230 V ?
Non. Il s'agit d'un câble fin de 0,34 mm², conçu pour les circuits basse tension des rubans LED : les systèmes domestiques 230 V nécessitent des câbles de section beaucoup plus importante.
Avez-vous besoin d'une application ou d'une plateforme ?
Non. C'est un câble passif : les fonctions intelligentes dépendent du contrôleur auquel vous connectez la bande.
Tuya-CB5105-1m
Fiche technique
- Commande vocale
- Aucun
- Section conducteur
- 0,34 mm²
- Convient aux LED
- RVBB
- Quantité de codes PIN
- 5 ÉPINGLE
- Tension nominale
- 300V
- Matériau isolant
- PVC
- Type de LED pris en charge
- RVBB
- AWG
- 22
- Animateur
- Cuivre
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 425135527740
- EAN-13
- 4251355277401
- MPN
- Tuya CB5105 1m
