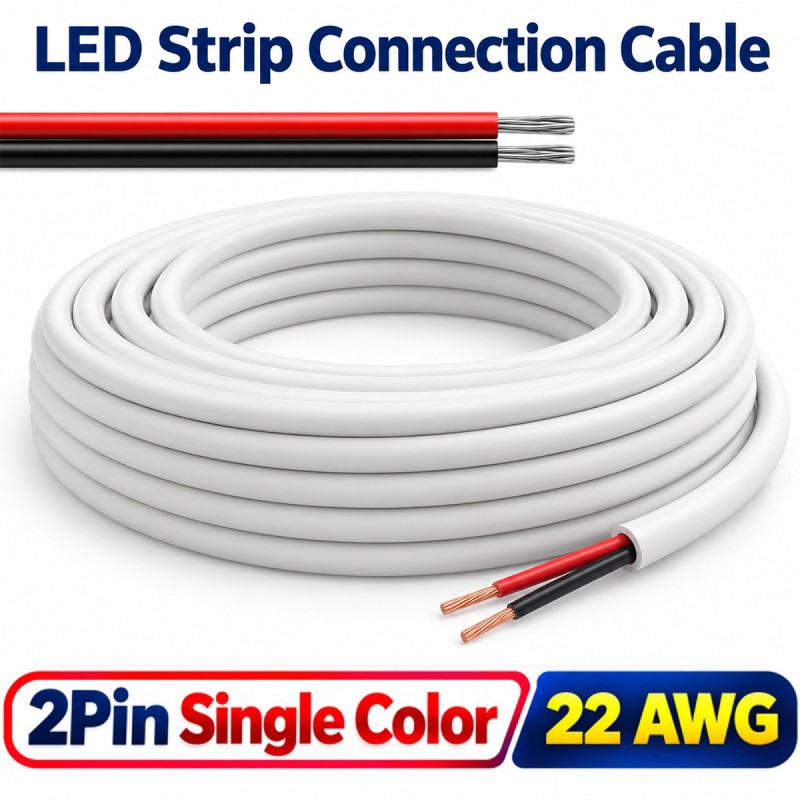

Câble à 2 conducteurs gainé pour rubans LED monochromes, 2 broches, calibre 22 AWG
1,29 €
TTC
Aucun avis pour le moment
- Deux fils dans une gaine : les deux conducteurs d'un ruban monochrome, le positif et le négatif, passent dans une seule gaine extérieure blanche.
- Rouge et noir : les conducteurs sont rouge et noir : vous identifiez la polarité d'un coup d'œil, avec le rouge sur le positif et le noir sur le négatif, d'une extrémité à l'autre.
- Section 22 AWG : chaque conducteur présente une section de 0,34 mm² (22 AWG) et se compose de brins fins : le câble reste souple et se plie sans se rompre.
- Cuivre électrolytique : les conducteurs sont en cuivre électrolytique recuit CU-ETP1 conforme à la norme DIN EN 13602, qui conduit efficacement le courant avec une faible résistance.
- Double isolation : chaque fil possède sa propre isolation en PVC retardateur de flamme, et la gaine extérieure en PVC apporte une protection supplémentaire sur toute la longueur.
- Caractéristiques du câble : AWM 2464, VW-1, FT1 et 22 AWG, avec 80 °C et 300 V comme valeurs nominales de l'isolation : ces marquages indiquent le style UL et les essais de résistance à la flamme.
- Câble rond pour une installation soignée : un seul câble rond au lieu de deux fils séparés : il se pose proprement dans les goulottes, le long des plinthes et derrière les meubles, même sur les portions visibles.
- 1, 3 ou 5 mètres : choisissez la longueur adaptée à vos besoins parmi 1, 3 et 5 mètres : une courte longueur pour un raccordement à proximité, une plus grande pour éloigner le bloc d'alimentation.
- Extrémités libres : le câble est sans connecteurs : retirez la gaine, dénudez les fils sur environ 5 mm et soudez-les au ruban, ou insérez-les dans un connecteur rapide à 2 broches.
- Rallonge pour le ruban : utilisez-le comme rallonge entre le ruban et le bloc d'alimentation ou le variateur, pour reprendre le ruban après un angle ou le prolonger d'un meuble à l'autre.
- Pour les LED et bien plus : conçu pour les rubans LED monochromes de 12 et 24 V, il convient également à d'autres câblages à deux fils basse tension, comme ceux des lampes et des petits appareils.
- Lumière uniforme : avec des rubans puissants et de grandes longueurs, gardez le câble aussi court que possible et prévoyez plusieurs points d'alimentation afin que la lumière reste uniforme jusqu'au bout.
- Accessoire passif : aucune application, aucun protocole : le câble ne se connecte pas au WiFi. Le ruban, le bloc d'alimentation et l'éventuel variateur sont vendus séparément.
Security policyCarte, PayPal, virement, paiement fractionné
Livraison en 48 h: Livraison gratuite dès 150 € dans toute l’Europe
Retour sous 14 jours: suivez les étapes, remboursement rapide
Câble pour ruban LED monochrome 22 AWG avec gaine : fils rouge et noir dans un seul câble rond

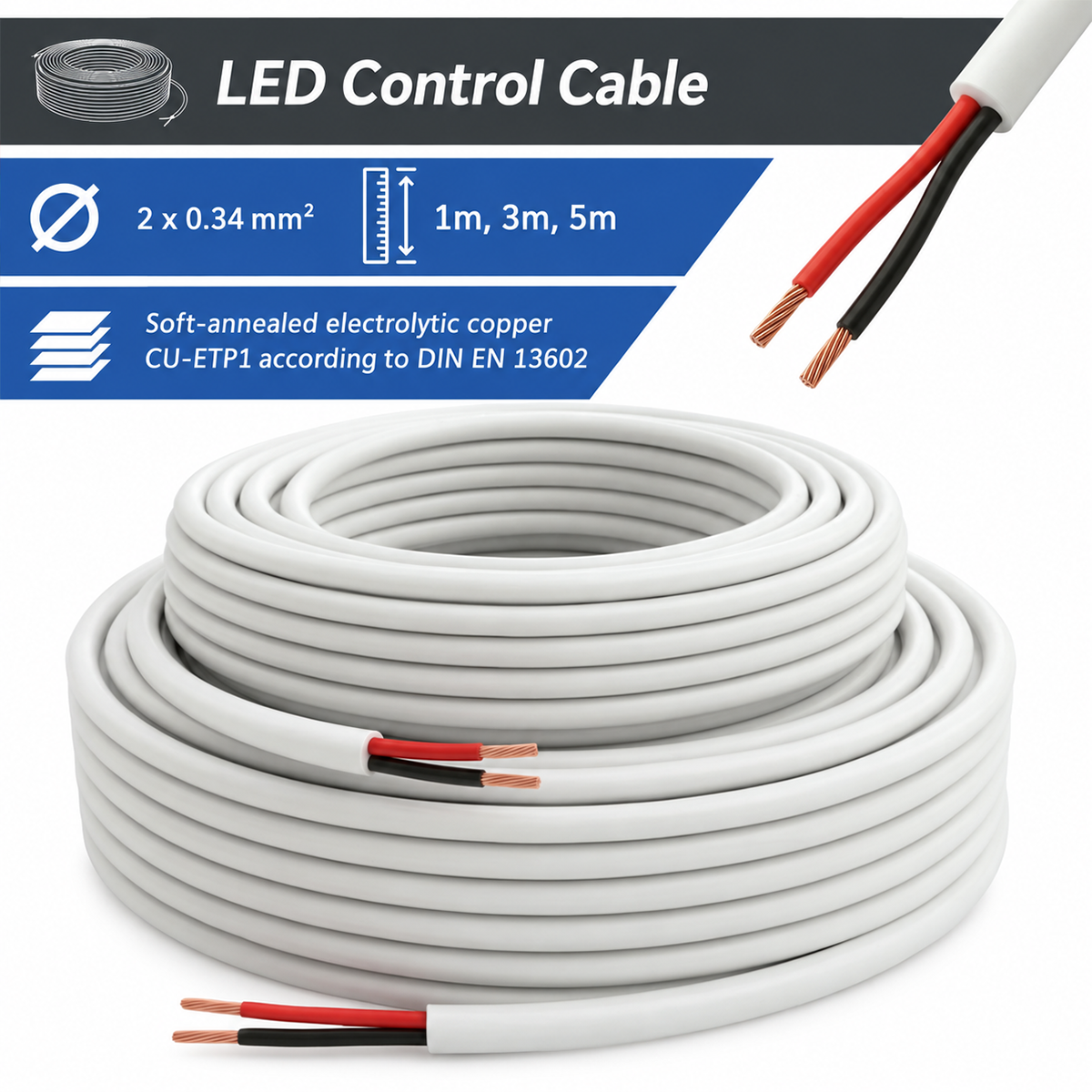

Le câble biconducteur gainé pour rubans LED monochromes permet de connecter un ruban à son alimentation ou à un variateur, ou deux sections de ruban entre elles. Il transporte les bornes positive et négative dans un seul câble rond. Les deux conducteurs, rouge et noir pour une identification immédiate de la polarité, sont en cuivre électrolytique multibrins de section 0,34 mm² (22 AWG) et isolés par une gaine en PVC ignifugé. Une gaine extérieure blanche en PVC assure la protection du câble sur toute sa longueur. Les extrémités sont libres, sans connecteurs, et le câble peut servir de rallonge. Il est disponible en trois longueurs : 1, 3 ou 5 mètres .

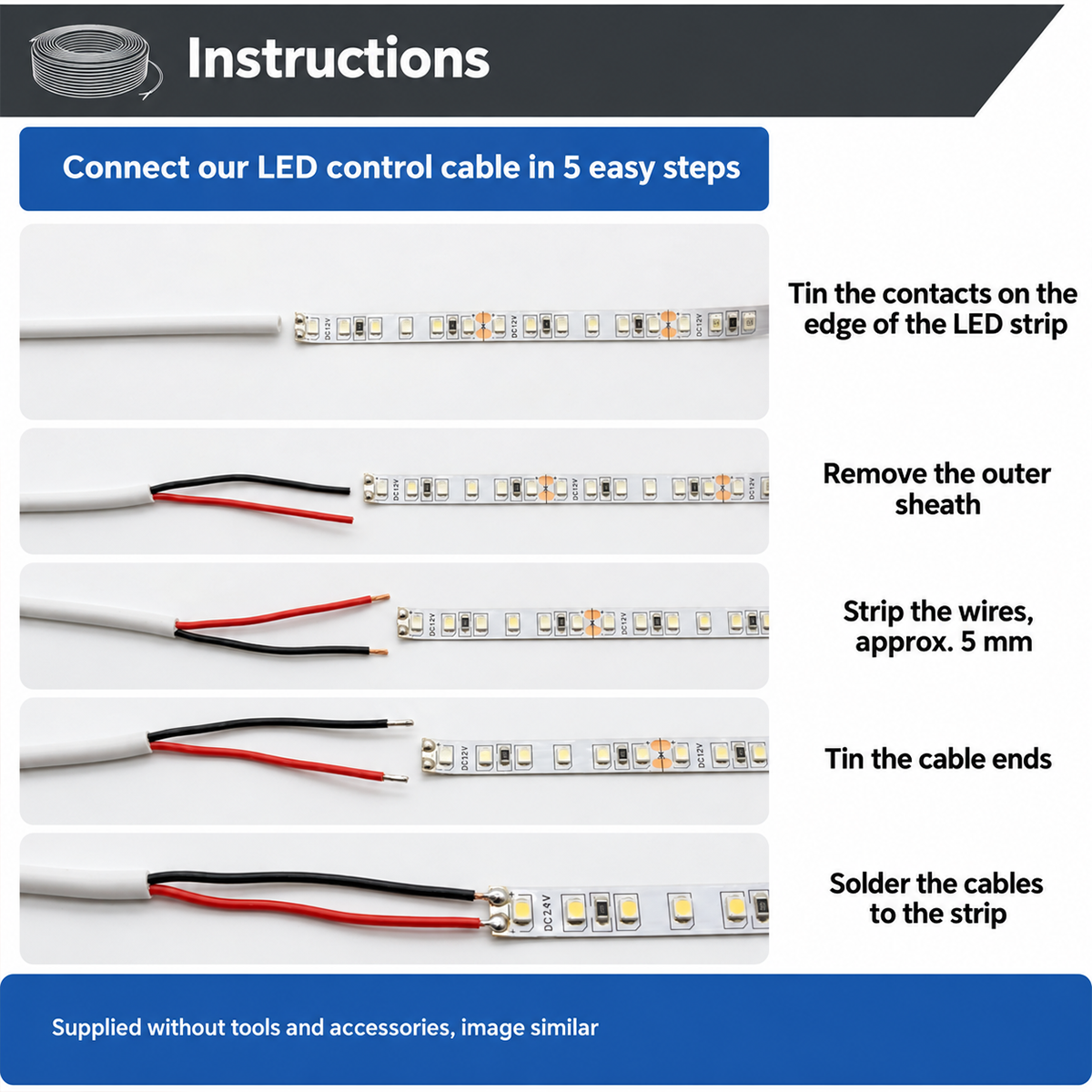

Comment se connecter à la bande en cinq étapes, sans connecteurs
Le câble est soudé à la bande en cinq étapes, comme illustré. Commencez par souder les pastilles sur le bord de la bande. Ensuite, dénudez chaque fil sur environ 5 mm en retirant quelques centimètres de la gaine extérieure , sans toucher à l'isolant. Soudez les extrémités des conducteurs aux pastilles en respectant la polarité : le fil rouge sur le + et le noir sur le − de la bande, et ainsi de suite. Si vous préférez ne pas souder, utilisez un connecteur rapide unicolore à 2 broches pour relier la bande au câble : insérez les fils dénudés à une extrémité et la bande à l'autre.
Où l'utiliser : Stations de jeux, cinémas maison, cuisines et magasins
Ce câble est pratique lorsque la multiprise est éloignée de l'alimentation. Dans une configuration de jeu, il alimente la multiprise située derrière l'écran depuis la prise murale ; dans un home cinéma , il relie la multiprise sous le meuble TV à l'alimentation dissimulée. Dans la cuisine, il permet de connecter les multiprises sous les placards et les étagères ; dans un magasin , il éclaire les vitrines et les présentoirs. Sa gaine extérieure le rend également adapté aux endroits exposés, où deux fils dénudés seraient disgracieux. Si votre alimentation possède une prise secteur, vous pouvez connecter un connecteur femelle CC à 2 broches à l'autre extrémité du câble. Ce câble fonctionne en basse tension et n'est pas raccordé au réseau électrique domestique.
Même construction de 0,34 mm² avec 2, 4, 5 et 6 fils pour chaque type de bande
Ce même câble, avec des conducteurs de 0,34 mm² et une gaine extérieure, est disponible en versions 2 fils pour les rubans monochromes (comme celui-ci), 4 fils pour les rubans RGB, 5 fils pour les rubans RGBW et 6 fils pour les rubans RGB+CCT (voir image). Cette version possède une gaine blanche et deux conducteurs, un rouge et un noir. Si vous préférez un câble plat sans gaine extérieure, un câble plat 2 broches pour rubans LED monochromes est également disponible, avec les mêmes couleurs et la même section. Pour alimenter le ruban, un connecteur 2 broches adapté à la largeur de votre ruban est également proposé.
Isolation en PVC ignifugé, AWM 2464, VW-1 et FT1
Chaque conducteur est isolé individuellement avec une gaine extérieure en PVC ignifugé , et cette gaine forme une seconde couche autour des deux fils. Les câbles sont conformes aux normes AWM 2464, VW-1, FT1 et 22 AWG , avec des températures d'isolation et des tensions nominales de 80 °C et 300 V. La norme AWM 2464 est homologuée UL pour les câbles multiconducteurs gainés, tandis que les normes VW-1 et FT1 ont subi des tests de résistance à la flamme, garantissant ainsi que le câble ne propage pas le feu. Le PVC reste souple et peut être dénudé avec une pince à dénuder standard : retirez d'abord la gaine extérieure, puis dénudez chaque fil à la longueur nécessaire pour la borne ou la pastille.

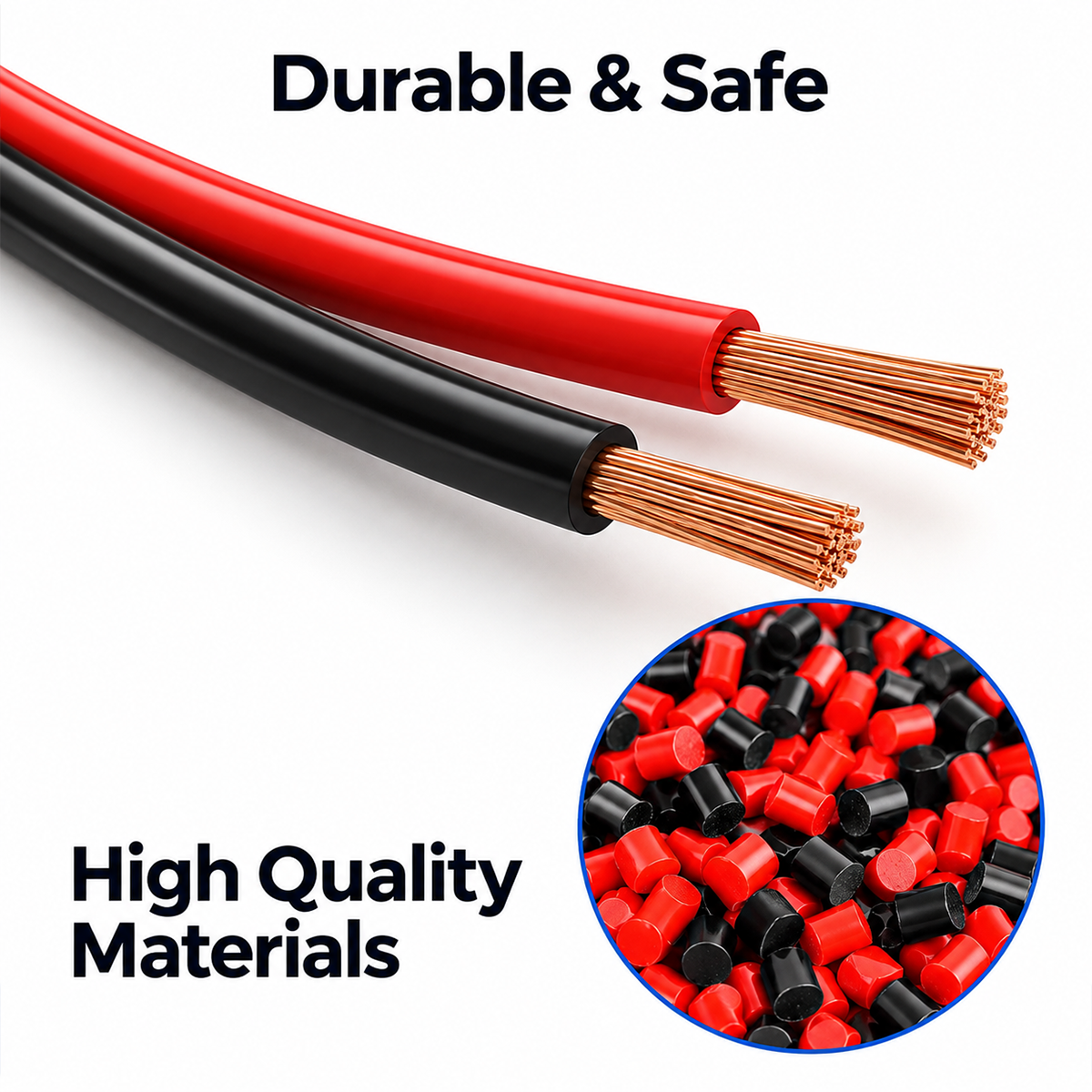

Câble robuste et flexible en cuivre électrolytique CU-ETP1 et gaine PVC
Les conducteurs sont en cuivre électrolytique recuit CU-ETP1 , conforme à la norme DIN EN 13602 : ce cuivre de haute pureté assure une excellente conductivité et une faible résistance, et le recuit le rend souple. Chaque fil est composé de brins fins, ce qui permet au câble de se courber dans les angles et les espaces restreints sans se rompre. La gaine extérieure maintient les deux fils bien organisés et les protège des chocs et des frottements, par exemple lorsque le câble passe derrière un meuble ou dans un trou. Pour les rubans LED puissants et de grandes longueurs, il est conseillé de minimiser la longueur du câble et d'alimenter le tout depuis plusieurs points. Parmi les accessoires et connecteurs pour rubans LED, vous trouverez des bornes, des connecteurs et des alimentations.
Foire aux questions
À quoi servent ces deux fils ?
Ils transportent le courant positif et négatif d'une bande LED monochrome, depuis l'alimentation ou le variateur jusqu'à la bande.
Quel fil va au positif ?
Le rouge sur le + et le noir sur le − de la bande et de l'alimentation, toujours de la même manière aux deux extrémités du câble.
Quelle est la section des conducteurs ?
0,34 mm², soit 22 AWG. Les conducteurs sont en cuivre électrolytique recuit multibrins CU-ETP1.
À quoi sert la gaine extérieure ?
Il maintient les deux fils ensemble en un seul câble rond et les protège des chocs et des frottements : il est plus propre dans les parties exposées et dans les goulottes.
Comment puis-je le connecter sans soudure ?
Avec un connecteur rapide monochrome à 2 broches pour câble : vous retirez la gaine, dénudez les fils sur environ 5 mm et les insérez dans le connecteur, puis insérez la bande de l'autre côté.
Quelles sont les longueurs disponibles ?
1, 3 ou 5 mètres. La longueur peut être choisie parmi les différentes versions du produit.
Ce produit convient-il aux bandes LED 12V et 24V ?
Oui. Le câble transporte la tension d'alimentation telle quelle, qu'elle soit de 12 V ou de 24 V.
Comment éviter les baisses de luminosité sur les longues distances ?
Utilisez un câble aussi court que possible et, pour les multiprises puissantes ou longues, alimentez-les à partir de plusieurs points de la multiprise.
Peut-on l'utiliser à l'extérieur ?
Oui, à condition qu'il soit protégé : à l'extérieur, faites-le passer dans une gaine ou un conduit et protégez bien les joints de l'eau.
Puis-je l'utiliser sur une alimentation secteur de 230 V ?
Non. Il s'agit d'un câble fin de 0,34 mm², conçu pour les circuits basse tension des rubans LED : les systèmes domestiques 230 V nécessitent des câbles de section beaucoup plus importante.
Avez-vous besoin d'une application ou d'une plateforme ?
Non. C'est un câble passif : les fonctions intelligentes dépendent du variateur ou du contrôleur auquel vous connectez la bande.
Tuya-CB2022-1m
Fiche technique
- Commande vocale
- Aucun
- Section conducteur
- 0,34 mm²
- Quantité de codes PIN
- 2 BROCHES
- Tension nominale
- 300V
- Matériau isolant
- PVC
- Type de LED pris en charge
- Couleur unique
- AWG
- 22
- Animateur
- Cuivre
- Fonctionne avec
- Sans application (accessoire)
- Hub requis
- Aucun (autonome)
- Idéal pour
- Éclairage et LED
- Intégration Home Assistant
- Non intégrable
Références spécifiques
- UPC
- 425135527738
- EAN-13
- 4251355277388
- MPN
- Tuya CB2022 1m
