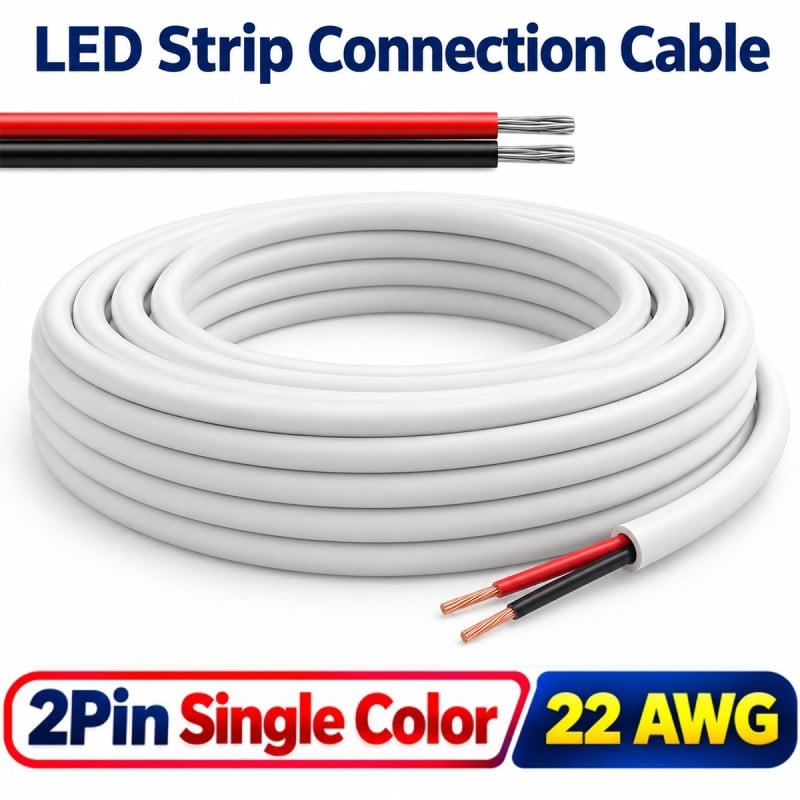

2-aderige kabel met mantel voor enkelkleurige LED-strips, 2 pinnen, 22 AWG
€ 1,29
Inclusief belasting
Geen beoordeling op dit moment
- Twee aders in één mantel: de twee geleiders van een eenkleurige ledstrip, de plus en de min, lopen door één witte buitenmantel.
- Rood en zwart: de geleiders zijn rood en zwart: u herkent de polariteit in één oogopslag, met rood voor de plus en zwart voor de min, van het ene uiteinde tot het andere.
- Doorsnede van 22 AWG: elke geleider heeft een doorsnede van 0,34 mm² (22 AWG) en bestaat uit fijne draadjes: de kabel blijft soepel en buigt zonder te breken.
- Elektrolytisch koper: geleiders van gegloeid elektrolytisch koper CU-ETP1 volgens DIN EN 13602, dat stroom goed geleidt met een lage weerstand.
- Dubbele isolatie: elke ader heeft een eigen isolatie van vlamvertragend PVC en de PVC-buitenmantel biedt extra bescherming over de volledige lengte.
- Kabelgegevens: AWM 2464, VW-1, FT1 en 22 AWG, met 80 °C en 300 V als nominale isolatiewaarden: de codes geven het UL-kabeltype en de brandproeven aan.
- Ronde kabel voor een nette afwerking: één ronde kabel in plaats van twee losse draden: netjes weg te werken in kabelgoten, langs plinten en achter meubels, ook op zichtbare gedeelten.
- 1, 3 of 5 meter: kies de gewenste lengte uit 1, 3 en 5 meter: een kort stuk voor een aansluiting dichtbij, een lang stuk om de voeding verder weg te plaatsen.
- Vrije uiteinden: de kabel wordt zonder connectoren geleverd: verwijder de mantel, strip de aders over ongeveer 5 mm en soldeer ze aan de strip, of steek ze in een 2-pins snelconnector.
- Verlengkabel voor de strip: gebruik de kabel als verlenging tussen de strip en de voeding of dimmer, om de strip na een hoek voort te zetten of om een verbinding tussen twee meubels te maken.
- Voor leds en meer: ontworpen voor eenkleurige ledstrips van 12 en 24 V, maar ook geschikt voor andere tweeaderige laagspanningsbedrading, zoals voor lampen en kleine apparaten.
- Gelijkmatig licht: houd bij krachtige strips en lange kabeltrajecten de kabel zo kort mogelijk en sluit de voeding op meerdere punten aan, zodat het licht tot aan het einde gelijkmatig blijft.
- Passief accessoire: geen app, geen protocol: de kabel maakt geen verbinding met wifi. De strip, voeding en eventuele dimmer zijn afzonderlijk verkrijgbaar.
Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
Retour binnen 14 dagen: volg de stappen, snel terugbetaald.
22 AWG LED-stripkabel met mantel, enkelkleurig: rode en zwarte draden in één ronde kabel
De tweeaderige kabel met mantel voor ledstrips met één kleur verbindt een ledstrip met de voeding of dimmer, of twee ledstrips met elkaar, en voert de positieve en negatieve aansluitingen in één ronde kabel. De twee geleiders zijn rood en zwart, waardoor de polariteit direct herkenbaar is, en hebben elk een doorsnede van 0,34 mm² (22 AWG) van elektrolytisch koper met vlamvertragende PVC-isolatie. Daarboven bevindt zich een witte PVC-buitenmantel die de geleiders bij elkaar houdt en over de gehele lengte beschermt. De uiteinden zijn vrij, zonder connectoren, waardoor de kabel ook als verlengkabel gebruikt kan worden. De kabel is verkrijgbaar in drie lengtes: 1, 3 of 5 meter .
Hoe u de strip in vijf stappen kunt aansluiten, zonder connectoren.
De kabel wordt in vijf stappen aan de strip gesoldeerd, zoals op de afbeelding te zien is. Soldeer eerst de contactpunten aan de rand van de strip. Verwijder vervolgens een paar centimeter van de buitenmantel , zonder de isolatie van de onderliggende draden te beschadigen, en strip elke draad over ongeveer 5 mm . Soldeer de uiteinden van de geleiders en soldeer ze aan de contactpunten, met inachtneming van de polariteit: de rode draad aan de + en de zwarte aan de − van de strip, en hetzelfde geldt voor het andere uiteinde. Als u liever niet soldeert, kunt u een eenkleurige 2-polige snelkoppeling gebruiken van de strip naar de kabel : steek de gestripte draden aan het ene uiteinde en de strip aan het andere.
Waar kun je het gebruiken: gameconsoles, thuisbioscopen, keukens en winkels?
Deze kabel is handig wanneer de ledstrip ver van de stroomvoorziening verwijderd is. In een gaming-setup transporteert hij stroom van het stopcontact naar de ledstrip achter de monitor; in een thuisbioscoop verbindt hij de ledstrip onder het tv-meubel met de verborgen stroomvoorziening. In de keuken verbindt hij de ledstrips onder kastjes en planken; in een winkel zorgt hij voor verlichting in vitrines en kasten. De beschermende buitenmantel maakt hem ook geschikt voor gebruik in zichtbare ruimtes, waar twee losse draden een rommelig geheel zouden vormen. Als uw stroomvoorziening een stekkeruitgang heeft, kunt u een 2-polige vrouwelijke DC-stekker aan het andere uiteinde van de kabel bevestigen. De kabel werkt op laagspanning, niet op het elektriciteitsnet van uw huis.
Dezelfde constructie van 0,34 mm² met 2, 4, 5 en 6 draden voor elk type strip.
Dezelfde constructie, met geleiders van 0,34 mm² en een buitenmantel, is verkrijgbaar met 2 draden voor enkelkleurige strips, zoals deze, 4 draden voor RGB, 5 draden voor RGBW en 6 draden voor RGB+CCT, zoals weergegeven in de afbeelding. Deze versie heeft een witte mantel en twee rode en zwarte geleiders. Als u de voorkeur geeft aan een platte kabel zonder buitenmantel, is er ook een 2-pins platte kabel voor enkelkleurige ledstrips , met dezelfde kleuren en dezelfde doorsnede. Om de stroom van de strip naar de voeding te transporteren, is er ook een 2-pins strip-naar-voeding-connector , in de juiste breedte voor uw strip.
Vlamvertragende PVC-isolatie, AWM 2464, VW-1 en FT1
Elke geleider heeft zijn eigen vlamvertragende PVC- isolatie en de PVC-buitenmantel vormt een tweede laag rond de twee draden. De kabelclassificaties zijn AWM 2464, VW-1, FT1 en 22 AWG , met isolatietemperatuur- en spanningswaarden van respectievelijk 80 °C en 300 V. AWM 2464 is de UL-goedgekeurde variant voor meeraderige kabels met een mantel, terwijl VW-1 en FT1 vlamvertragend zijn getest, waardoor de kabel geen brand verspreidt. De PVC-isolatie blijft zacht en kan worden gestript met een standaard draadstripper: verwijder eerst de buitenmantel en strip vervolgens de afzonderlijke draden tot de gewenste lengte voor de aansluiting of het aansluitpunt.
CU-ETP1 elektrolytisch koper en PVC-mantel voor een robuuste en flexibele kabel.
De geleiders zijn gemaakt van gegloeid elektrolytisch koper CU-ETP1 , conform DIN EN 13602 : dit zeer zuivere koper geleidt stroom goed met een lage weerstand en door het gloeiproces is het zacht. Elke draad bestaat uit dunne strengen, waardoor de kabel in hoeken en krappe ruimtes kan worden gebogen zonder te breken. De buitenmantel houdt de twee draden netjes geordend en beschermt ze tegen stoten en wrijving, bijvoorbeeld wanneer de kabel achter meubels of door een gat loopt. Bij krachtige strips en lange trajecten is het belangrijk de kabel zo kort mogelijk te houden en meerdere punten van stroom te voorzien. Onder de accessoires en connectoren voor LED-strips vindt u terminals, connectoren en voedingen.
Veelgestelde vragen
Waar dienen die twee draden voor?
Ze transporteren de positieve en negatieve draad van een ledstrip met één kleur, van de voeding of dimmer naar de strip.
Welke draad moet op de pluspool worden aangesloten?
De rode draad op de + en de zwarte draad op de − van de strip en de voeding, altijd op dezelfde manier aan beide uiteinden van de kabel.
Welke doorsnede hebben de geleiders?
0,34 mm², oftewel 22 AWG. De geleiders zijn gemaakt van gevlochten, gegloeid elektrolytisch koper CU-ETP1.
Waar dient de buitenste laag voor?
Het houdt de twee draden bij elkaar in één ronde kabel en beschermt ze tegen stoten en wrijving: het ziet er netter uit op de blootliggende gedeelten en in de kabelgoten.
Hoe kan ik het aansluiten zonder te solderen?
Met een 2-polige, enkelkleurige snelkoppeling van strip naar kabel : verwijder de mantel, strip de draden over ongeveer 5 mm en steek ze in de connector, en steek vervolgens de strip er vanaf de andere kant in.
Welke lengtes zijn er?
1, 3 of 5 meter. De lengte kan worden gekozen uit de productvarianten.
Is dit geschikt voor 12V- en 24V-ledstrips?
Ja. De kabel transporteert de voedingsspanning zoals die is, of het nu 12V of 24V is.
Hoe voorkom ik lichtverlies over lange afstanden?
Houd de kabel zo kort mogelijk en gebruik bij krachtige of lange stekkerdozen meerdere aansluitpunten op de stekkerdoos.
Kan het buiten gebruikt worden?
Ja, mits het beschermd is: buiten, leid het door een mantel of buis en bescherm de verbindingen goed tegen water.
Kan ik hem gebruiken voor 230V netspanning?
Nee. Het is een dunne kabel van 0,34 mm², gemaakt voor de laagspanningscircuits van ledstrips: 230V-systemen voor thuisgebruik vereisen veel dikkere kabels.
Heb je een app of een hub nodig?
Nee. Het is een passieve kabel: de slimme functies zijn afhankelijk van de dimmer of controller waarop je de ledstrip aansluit.
Tuya-CB2022-1m
Datasheet
- Spraakbesturing
- Geen
- Dirigent sectie
- 0,34 mm²
- Aantal pincodes
- 2 PINNEN
- Nominale spanning
- 300V
- Isolatiemateriaal
- PVC
- Type LED's ondersteund
- Enkele kleur
- AWG
- 22
- Presentator
- Koper
- Werkt met
- Geen app (accessoire)
- Hub vereist
- Geen (zelfstandig)
- Ideaal voor
- Verlichting & led
- Home Assistant-integratie
- Niet integreerbaar
Specifieke referenties
- upc
- 425135527738
- ean13
- 4251355277388
- MPN
- Tuya CB2022 1m
