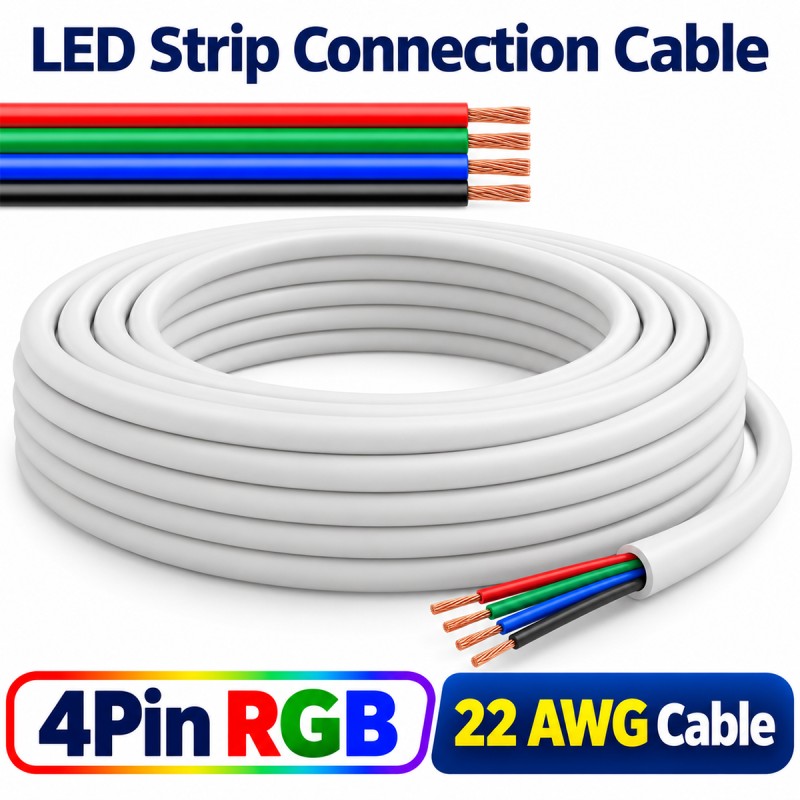

Multiaderige kabel met mantel voor RGB LED-strips, 4 pinnen, 22 AWG
€ 1,99
Inclusief belasting
Geen beoordeling op dit moment
- Vier aders in één mantel: de vier geleiders van een RGB-strip, de gemeenschappelijke plus en de rode, groene en blauwe kanalen, lopen door één witte buitenmantel.
- Vier verschillende kleuren: de aders zijn zwart, groen, rood en blauw: u herkent elke ader in één oogopslag en gebruikt van het ene uiteinde tot het andere dezelfde kleur voor dezelfde pin.
- Doorsnede 22 AWG: elke geleider heeft een doorsnede van 0,34 mm² (22 AWG) en bestaat uit fijne draadjes: de kabel blijft soepel en kan worden gebogen zonder te breken.
- Elektrolytisch koper: geleiders van gegloeid elektrolytisch koper CU-ETP1 volgens de norm DIN EN 13602, dat stroom goed geleidt met een lage weerstand.
- Dubbele isolatie: elke ader heeft een eigen isolatie van vlamvertragend PVC en de PVC-buitenmantel biedt extra bescherming over de volledige lengte.
- Kabelspecificaties: AWM 2464, VW-1, FT1 en 22 AWG, met 80 °C en 300 V als nominale isolatiewaarden: de aanduidingen verwijzen naar de UL-kabelstijl en de brandproeven.
- Ronde en nette kabel: slechts één ronde kabel in plaats van vier losse draden: netjes weg te werken in kabelgoten, langs plinten en achter meubels, ook op zichtbare plekken.
- 1, 3 of 5 meter: kies de gewenste lengte uit 1, 3 en 5 meter: de korte kabel voor een aansluiting dichtbij, de lange kabel om de controller verder weg te plaatsen.
- Vrije uiteinden: de kabel wordt geleverd zonder connectoren: verwijder de mantel, strip de aders over ongeveer 5 mm en soldeer ze aan de strip of steek ze in een 4-pins snelconnector.
- Verlengkabel voor de strip: gebruik de kabel als verlenging tussen de strip en de RGB-controller, om de strip na een hoek voort te zetten of van het ene meubel naar het andere te leiden.
- Voor leds en meer: ontworpen voor RGB-ledstrips van 12 en 24 V, maar ook geschikt voor andere vieraderige laagspanningsbekabeling, zoals voor lampen en kleine apparaten.
- Gelijkmatig licht: houd bij krachtige strips en lange trajecten de kabel zo kort mogelijk en sluit de voeding op meerdere punten aan, zodat het licht tot het einde gelijkmatig blijft.
- Passief accessoire: geen app, geen protocol: de kabel maakt geen verbinding met wifi. Strip, controller en voeding zijn apart verkrijgbaar.
Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
Retour binnen 14 dagen: volg de stappen, snel terugbetaald.
22 AWG 4-pins RGB LED-stripkabel: Vier gekleurde draden in één ronde kabel
De 4-pins RGB LED-stripkabel met mantel verbindt een RGB-strip met de controller, of twee stripsecties met elkaar, en brengt de vier draden van de gemeenschappelijke pluspool en de rode , groene en blauwe kanalen samen in één ronde kabel. De geleiders zijn zwart, groen, rood en blauw, elk 0,34 mm² (22 AWG) gevlochten elektrolytisch koper, met vlamvertragende PVC-isolatie. Daarboven bevindt zich een witte PVC-buitenmantel die de geleiders bij elkaar houdt en beschermt over de gehele lengte. De uiteinden zijn vrij, zonder connectoren, waardoor de kabel als verlengkabel gebruikt kan worden. De kabel is verkrijgbaar in drie lengtes: 1, 3 of 5 meter .
Hoe u de strip in vijf stappen kunt aansluiten, zonder connectoren.
De kabel wordt in vijf stappen aan de strip gesoldeerd, zoals in de afbeelding te zien is. Soldeer eerst de contactpunten aan de rand van de strip. Strip vervolgens een paar centimeter van de buitenmantel , zonder de isolatie van de onderliggende draden te beschadigen, en strip elke draad ongeveer 5 mm . Soldeer de uiteinden van de geleiders en soldeer ze aan de contactpunten. Gebruik dezelfde kleur voor dezelfde pin van het ene uiteinde van de kabel tot het andere: volg de afkortingen die op de strip en de controller staan. Als u liever niet soldeert, kunt u een 4-pins RGB-snelkoppeling gebruiken om de strip met de kabel te verbinden : steek de gestripte draden aan het ene uiteinde en de strip aan het andere.
Waar kun je het gebruiken: gameconsoles, thuisbioscopen, keukens en winkels?
De kabel is handig wanneer de ledstrip ver van de controller of voeding verwijderd is. In een gaming-setup verbindt hij de ledstrip van het bureau met de strip achter de monitor; in een thuisbioscoop verbindt hij de strip onder het tv-meubel met de controller die daarin verborgen zit. In de keuken verbindt hij de ledstrips onder kastjes en planken; in een winkel zorgt hij voor verlichting in vitrines en displays. De beschermende buitenmantel maakt hem ook geschikt voor zichtbare ruimtes, waar vier losse draden voor een rommelig geheel zouden zorgen. Om de kleuren via de app te bedienen, heb je een controller nodig, zoals de Tuya WiFi RGB Controller met afstandsbediening . De kabel werkt op laagspanning, niet op het elektriciteitsnet van je huis.
Dezelfde constructie van 0,34 mm² met 2, 4, 5 en 6 draden voor elk type strip.
Dezelfde constructie, met geleiders van 0,34 mm² en een buitenmantel, is verkrijgbaar met 2 draden voor strips met één kleur, 4 draden voor RGB-strips, zoals deze, 5 draden voor RGBW-strips en 6 draden voor RGB+CCT-strips, zoals weergegeven in de afbeelding. Deze versie heeft een witte mantel en vier geleiders: zwart, groen, rood en blauw. Als u de voorkeur geeft aan een platte kabel zonder buitenmantel, is er ook een 4-pins platte kabel voor RGB-ledstrips , met dezelfde kleuren en dezelfde doorsnede. Om de stroom van de strip naar de voeding te transporteren, is er ook een 4-pins RGB-strip-naar-voeding-connector , in de juiste breedte voor uw strip.
Vlamvertragende PVC-isolatie, AWM 2464, VW-1 en FT1
Elke geleider heeft zijn eigen vlamvertragende PVC- isolatie en de PVC-buitenmantel vormt een tweede laag rond de vier draden. De kabelspecificaties zijn AWM 2464, VW-1, FT1 en 22 AWG , met isolatietemperatuur- en spanningswaarden van respectievelijk 80 °C en 300 V. AWM 2464 is de UL-goedgekeurde variant voor meeraderige kabels met een mantel, terwijl VW-1 en FT1 vlamvertragend zijn getest, waardoor de kabel geen brand verspreidt. De PVC-isolatie blijft zacht en kan worden gestript met een standaard draadstripper: verwijder eerst de buitenmantel en strip vervolgens de afzonderlijke draden tot de gewenste lengte voor de aansluiting of het aansluitpunt.
CU-ETP1 elektrolytisch koper en PVC-mantel voor een robuuste en flexibele kabel.
De geleiders zijn gemaakt van gegloeid elektrolytisch koper CU-ETP1 , conform DIN EN 13602 : dit zeer zuivere koper geleidt stroom goed met een lage weerstand en door het gloeiproces is het zacht. Elke draad bestaat uit fijne strengen, waardoor de kabel in hoeken en krappe ruimtes kan worden gebogen zonder te breken. De buitenmantel houdt de vier draden netjes geordend en beschermt ze tegen stoten en wrijving, bijvoorbeeld wanneer de kabel achter meubels of door een gat loopt. Bij krachtige strips en lange trajecten is het belangrijk de kabel zo kort mogelijk te houden en meerdere punten van stroom te voorzien. Onder de accessoires en connectoren voor LED-strips vindt u terminals, connectoren en voedingen.
Veelgestelde vragen
Waar dienen die vier draden voor?
Ze bevatten de vier pinnen van een RGB-ledstrip: de gemeenschappelijke pluspool en de rode, groene en blauwe kanalen.
Hoe koppel ik de draadkleuren aan de pinnen?
Volg de markeringen op de strip en op de controller en gebruik altijd dezelfde kleur voor dezelfde pin, van het ene uiteinde van de kabel tot het andere.
Welke doorsnede hebben de geleiders?
0,34 mm², oftewel 22 AWG. De geleiders zijn gemaakt van gevlochten, gegloeid elektrolytisch koper CU-ETP1.
Waar dient de buitenste laag voor?
Het houdt de vier draden bij elkaar in één ronde kabel en beschermt ze tegen stoten en wrijving: het ziet er netter uit op de blootliggende gedeelten en in de kabelgoten.
Hoe kan ik het aansluiten zonder te solderen?
Bij gebruik van een 4-pins RGB-strip-naar-kabel-snelkoppeling : verwijder de mantel, strip de draden over een lengte van ongeveer 5 mm en steek ze in de connector. Steek vervolgens de strip aan de andere kant erin.
Welke lengtes zijn er?
1, 3 of 5 meter. De lengte kan worden gekozen uit de productvarianten.
Is dit geschikt voor 12V- en 24V-ledstrips?
Ja. De kabel transporteert de voedingsspanning zoals die is, of het nu 12V of 24V is.
Hoe voorkom ik lichtverlies over lange afstanden?
Houd de kabel zo kort mogelijk en gebruik bij krachtige of lange stekkerdozen meerdere aansluitpunten op de stekkerdoos.
Zijn er kabels voor andere soorten stekkerdozen?
Ja. Er zijn ook platte kabels voor ledstrips met één kleur , CCT , RGBW en RGB+CCT , met dezelfde doorsnede van 0,34 mm².
Kan het buiten gebruikt worden?
Ja, mits het beschermd is: buiten, leid het door een mantel of buis en bescherm de verbindingen goed tegen water.
Kan ik hem gebruiken voor 230V netspanning?
Nee. Het is een dunne kabel van 0,34 mm², gemaakt voor de laagspanningscircuits van ledstrips: 230V-systemen voor thuisgebruik vereisen veel dikkere kabels.
Heb je een app of een hub nodig?
Nee. Het is een passieve kabel: de slimme functies zijn afhankelijk van de controller waarop je de ledstrip aansluit.
Tuya-CB4104-1m
Datasheet
- Spraakbesturing
- Geen
- Dirigent sectie
- 0,34 mm²
- Geschikt voor LED's
- RGB
- Aantal pincodes
- 4 PINNEN
- Nominale spanning
- 300V
- Isolatiemateriaal
- PVC
- Type LED's ondersteund
- RGB
- AWG
- 22
- Presentator
- Koper
- Werkt met
- Geen app (accessoire)
- Hub vereist
- Geen (zelfstandig)
- Ideaal voor
- Verlichting & led
- Home Assistant-integratie
- Niet integreerbaar
Specifieke referenties
- upc
- 425135527168
- ean13
- 4251355271683
- MPN
- Tuya CB4104 1m
