- Nieuw
Expert4House – Smart Home & Domotica

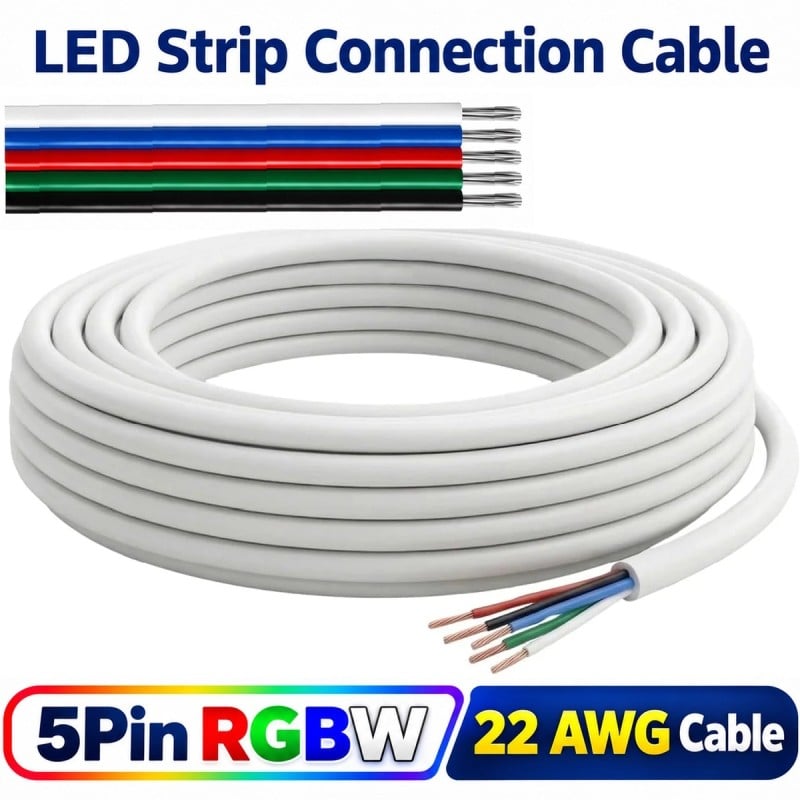

Multiaderige kabel met mantel voor RGBW LED-strips, 5 pinnen, 22 AWG
€ 2,49
Inclusief belasting
Geen beoordeling op dit moment
- Vijf aders in één mantel: de vijf geleiders van een RGBW-strip, de gemeenschappelijke plus en de rode, groene, blauwe en witte kanalen, lopen door één witte buitenmantel.
- Vijf verschillende kleuren: de geleiders zijn zwart, groen, rood, blauw en wit: u herkent elke ader in één oogopslag en gebruikt steeds dezelfde kleur voor dezelfde pin.
- Doorsnede 22 AWG: elke geleider heeft een doorsnede van 0,34 mm² (22 AWG) en bestaat uit fijne draadjes: de kabel blijft soepel en buigt zonder te breken.
- Elektrolytisch koper: geleiders van gegloeid elektrolytisch koper CU-ETP1 volgens DIN EN 13602, dat stroom goed geleidt met een lage weerstand.
- Dubbele isolatie: elke ader heeft een eigen isolatie van vlamvertragend PVC en de PVC-buitenmantel biedt extra bescherming over de volledige lengte.
- Gegevens op de mantel: op de mantel staan AWM 2464, E350945, VW-1, AWM I A, FT1, LF en 22 AWG gedrukt, met 80 °C en 300 V als nominale waarden voor de isolatie.
- Ronde kabel voor een nette afwerking: één ronde kabel in plaats van vijf losse aders: netjes weg te werken in kabelgoten, langs plinten en achter meubels, ook op zichtbare gedeelten.
- 1, 3 of 5 meter: kies de gewenste lengte uit 1, 3 en 5 meter: de korte kabel voor een aansluiting dichtbij, de lange om de controller verder weg te plaatsen.
- Vrije uiteinden: de kabel is zonder connectoren: verwijder de mantel, strip de aders over ongeveer 5 mm en soldeer ze aan de strip of zet ze vast in de aansluitklemmen van de controller.
- Verlengkabel voor de strip: gebruik de kabel als verlenging tussen de strip en de RGBW-controller, om de strip na een hoek verder te laten lopen of om deze van het ene meubel naar het andere te leiden.
- Voor leds en meer: ontworpen voor RGBW-ledstrips van 12 en 24 V, maar ook geschikt voor andere vijfaderige laagspanningsbekabeling, zoals voor lampen en kleine apparaten.
- Gelijkmatig licht: houd bij krachtige strips en lange kabeltrajecten de kabel zo kort mogelijk en sluit de voeding op meerdere punten aan, zodat het licht tot het einde gelijkmatig blijft.
- Passief accessoire: geen app, geen protocol: de kabel maakt geen verbinding met wifi. Strip, controller en voeding zijn apart verkrijgbaar.
Veilige betalingen: Kaart, PayPal, overschrijving, gespreid betalen
24-uurs levering: Gratis verzending vanaf 150 € in heel Europa
Retour binnen 14 dagen: volg de stappen, snel terugbetaald.
22 AWG 5-pins RGBW LED-stripkabel: Vijf gekleurde draden in één ronde kabel
De 5-pins RGBW LED-stripkabel met mantel verbindt een RGBW-strip met de controller, of twee stripsecties met elkaar, en brengt de vijf draden van de gemeenschappelijke pluspool en de rode , groene , blauwe en witte kanalen samen in één ronde kabel. De geleiders zijn zwart, groen, rood, blauw en wit, elk 0,34 mm² (22 AWG) gevlochten elektrolytisch koper, met een eigen vlamvertragende PVC-isolatie. Daarboven bevindt zich een witte PVC-buitenmantel die de geleiders bij elkaar houdt en beschermt over de gehele lengte. De uiteinden zijn vrij, zonder connectoren, waardoor de kabel als verlengkabel gebruikt kan worden. De kabel is verkrijgbaar in drie lengtes: 1, 3 of 5 meter .
Hoe u de strip in vijf stappen kunt aansluiten, zonder connectoren.
De kabel heeft geen connectoren: hij wordt in vijf stappen aan de strip gesoldeerd, zoals op de afbeelding te zien is. Soldeer eerst de pads aan de rand van de strip. Verwijder vervolgens een paar centimeter van de buitenmantel , zonder de isolatie van de onderliggende draden te beschadigen, en strip elke draad over ongeveer 5 mm . Soldeer de uiteinden van de geleiders en soldeer ze aan de pads, waarbij u dezelfde kleur gebruikt voor dezelfde pin van het ene uiteinde van de kabel tot het andere: volg de afkortingen die op de strip en de controller staan. Als u liever niet soldeert, kunt u de draden in de terminals van de controller vastdraaien of een 5-pins RGBW-snelkoppeling gebruiken.
Waar kun je het gebruiken: gameconsoles, thuisbioscopen, keukens en winkels?
De kabel is handig wanneer de ledstrip ver van de controller of voeding verwijderd is. In een gaming-setup verbindt hij de ledstrip van het bureau met de strip achter de monitor; in een thuisbioscoop verbindt hij de strip onder het tv-meubel met de controller die daarin verborgen zit. In de keuken verbindt hij de ledstrips onder kastjes en planken; in een winkel zorgt hij voor verlichting in vitrines en displays. De beschermende buitenmantel maakt hem ook geschikt voor zichtbare ruimtes, waar vijf losse draden een rommelig geheel zouden vormen. Om de kleuren en witbalans via de app te regelen, heb je een controller nodig, zoals de Tuya WiFi RGBW-controller . De kabel werkt op laagspanning, niet op het elektriciteitsnet van je huis.
Dezelfde constructie van 0,34 mm² met 2, 4, 5 en 6 draden voor elk type strip.
Dezelfde constructie, met geleiders van 0,34 mm² en een buitenmantel, is verkrijgbaar met 2 draden voor strips met één kleur, 4 draden voor RGB-strips, 5 draden voor RGBW-strips (zoals deze) en 6 draden voor RGB+CCT-strips, zoals weergegeven in de afbeelding. Deze versie heeft een witte mantel en vijf geleiders: zwart, groen, rood, blauw en wit. Als u de voorkeur geeft aan een platte kabel zonder buitenmantel, is er ook een 5-pins platte kabel voor RGBW-ledstrips , met dezelfde vijf kleuren en dezelfde doorsnede. Om deze zonder solderen op de strip aan te sluiten, kunt u een 5-pins RGBW-strip-naar-voeding-connector gebruiken met de juiste breedte voor uw strip.
Brandvertragende PVC-isolatie en gegevens afgedrukt op de mantel.
Elke geleider heeft zijn eigen vlamvertragende PVC- isolatie en de PVC-buitenmantel vormt een tweede laag rond de vijf draden. De kabelspecificaties staan op de mantel gedrukt: AWM 2464, E350945, VW-1, AWM IA, FT1, LF, 22 AWG, 80°C en 300V . AWM 2464 is de UL-goedgekeurde variant voor meeraderige kabels met een mantel, VW-1 en FT1 zijn vlamvertragend getest om te garanderen dat de kabel geen brand verspreidt, en LF geeft aan dat de isolatie loodvrij is. De waarden van 80°C en 300V verwijzen naar de temperatuur- en spanningswaarden van de isolatie. De PVC-mantel blijft zacht en kan met een standaard draadstripper worden gestript.
CU-ETP1 elektrolytisch koper en PVC-mantel voor een robuuste en flexibele kabel.
De geleiders zijn gemaakt van gegloeid elektrolytisch koper CU-ETP1 , conform DIN EN 13602 : dit zeer zuivere koper geleidt stroom goed met een lage weerstand en door het gloeiproces is het zacht. Elke draad bestaat uit fijne strengen, waardoor de kabel in hoeken en krappe ruimtes kan worden gebogen zonder te breken. De buitenmantel houdt de vijf draden netjes georganiseerd en beschermt ze tegen stoten en wrijving, bijvoorbeeld wanneer de kabel achter meubels of door een gat loopt. Bij krachtige strips en lange trajecten is het belangrijk om de kabel zo kort mogelijk te houden en meerdere punten van stroom te voorzien. Onder de accessoires en connectoren voor LED-strips vindt u terminals, connectoren en voedingen.
Veelgestelde vragen
Waar dienen die vijf draden voor?
Ze bevatten de vijf pinnen van een RGBW LED-strip: de gemeenschappelijke pluspool en de rode, groene, blauwe en witte kanalen.
Hoe koppel ik de draadkleuren aan de pinnen?
Volg de markeringen op de strip en op de controller en gebruik altijd dezelfde kleur voor dezelfde pin, van het ene uiteinde van de kabel tot het andere.
Welke doorsnede hebben de geleiders?
0,34 mm², oftewel 22 AWG. De geleiders zijn gemaakt van gevlochten, gegloeid elektrolytisch koper CU-ETP1.
Waar dient de buitenste laag voor?
Het houdt de vijf draden bij elkaar in één ronde kabel en beschermt ze tegen stoten en wrijving: het ziet er netter uit op de blootliggende gedeelten en in de kabelgoten.
Heeft de kabel connectoren?
Nee. De uiteinden zijn vrij: verwijder de isolatie, strip de draden over ongeveer 5 mm en soldeer ze aan de strip, klem ze vast in de aansluitingen van de controller of steek ze in een 5-pins snelkoppeling.
Welke lengtes zijn er?
1, 3 of 5 meter. De lengte kan worden gekozen uit de productvarianten.
Is dit geschikt voor 12V- en 24V-ledstrips?
Ja. De kabel transporteert de voedingsspanning zoals die is, of het nu 12V of 24V is.
Hoe voorkom ik lichtverlies over lange afstanden?
Houd de kabel zo kort mogelijk en gebruik bij krachtige of lange stekkerdozen meerdere aansluitpunten op de stekkerdoos.
Is dit geschikt voor een RGB-strip met 4 pinnen?
Ja. Je gebruikt vier geleiders en laat de vijfde vrij, waarbij je het uiteinde isoleert. Voor RGB-strips is er ook de 4-pins RGB-ledstripkabel .
Kan het buiten gebruikt worden?
Ja, mits het beschermd is: buiten, leid het door een mantel of buis en bescherm de verbindingen goed tegen water.
Kan ik hem gebruiken voor 230V netspanning?
Nee. Het is een dunne kabel van 0,34 mm², gemaakt voor de laagspanningscircuits van ledstrips: 230V-systemen voor thuisgebruik vereisen veel dikkere kabels.
Heb je een app of een hub nodig?
Nee. Het is een passieve kabel: de slimme functies zijn afhankelijk van de controller waarop je de ledstrip aansluit.
Tuya-CB5105-1m
Datasheet
- Spraakbesturing
- Geen
- Dirigent sectie
- 0,34 mm²
- Geschikt voor LED's
- RGBW
- Aantal pincodes
- 5 PENNEN
- Nominale spanning
- 300V
- Isolatiemateriaal
- PVC
- Type LED's ondersteund
- RGBW
- AWG
- 22
- Presentator
- Koper
- Werkt met
- Geen app (accessoire)
- Hub vereist
- Geen (zelfstandig)
- Ideaal voor
- Verlichting & led
- Home Assistant-integratie
- Niet integreerbaar
Specifieke referenties
- upc
- 425135527740
- ean13
- 4251355277401
- MPN
- Tuya CB5105 1m
