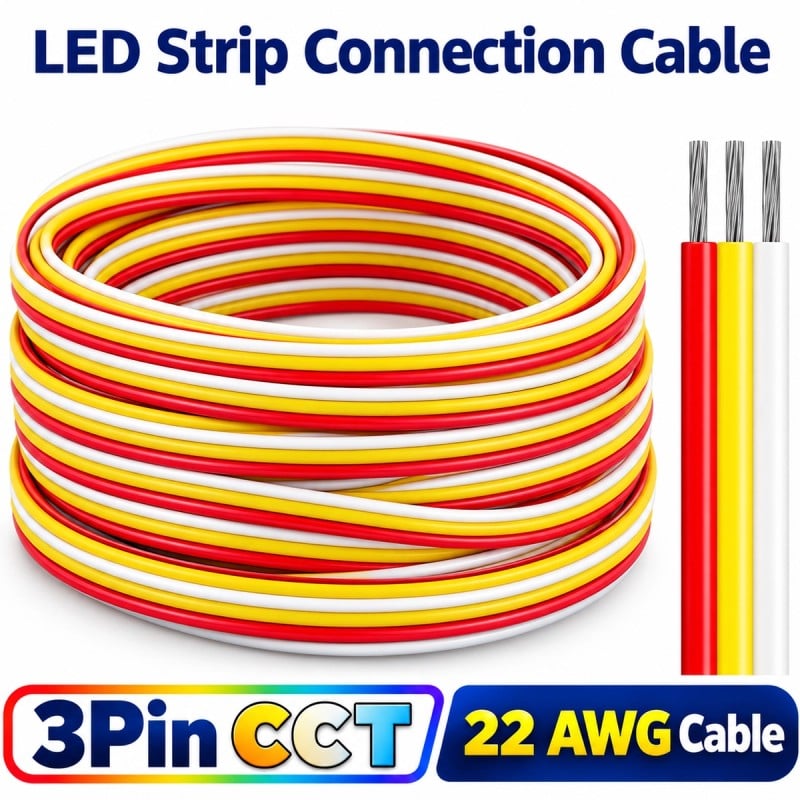

Cable para tira LED CCT de 3 pines, calibre 22 AWG, 0,34 mm²
1,39 €
Impuestos incluidos
No hay reseñas en este momento
- Tres hilos para CCT: conecta los tres pines de una tira LED CCT: el positivo común y los canales de blanco cálido y blanco frío, desde la tira hasta el controlador.
- Rojo, blanco y amarillo: los conductores tienen tres colores distintos: identifica cada hilo de un vistazo y mantén el mismo color para el mismo pin de un extremo al otro.
- Sección de 22 AWG: cada conductor tiene una sección de 0,34 mm² (22 AWG) y está formado por 17 filamentos de 0,16 mm: se mantiene flexible y se dobla sin romperse.
- Cobre estañado: los filamentos son de cobre estañado, que resiste la oxidación con el paso del tiempo y facilita la adherencia del estaño al soldar el cable a los puntos de soldadura de la tira.
- Aislamiento de PVC: cada hilo tiene su propia cubierta de PVC retardante de llama (AWM 1007, VW-1 y FT1), con una tensión nominal de 300 V y una temperatura de hasta 80 °C.
- Cable plano de 4,86 mm: los tres hilos están dispuestos uno junto al otro en una cinta de 4,86 mm de ancho y 1,6 mm de alto: pasa por perfiles de aluminio, canaletas y detrás de los muebles.
- Hilos separables: los conductores se separan entre sí en los extremos, para que puedas llevar cada hilo a su borne o punto de soldadura sin cortar la cubierta de los demás.
- 1, 3 o 5 metros: elige la longitud que necesites entre 1, 3 y 5 metros: el tramo corto para una conexión cercana y el largo para colocar el controlador más lejos.
- Extremos libres: el cable viene sin conectores: puedes soldarlo a la tira, fijarlo en los bornes del controlador o insertarlo en un conector rápido de 3 pines.
- Alargador para la tira: utilízalo como alargador entre la tira y el controlador, para unir dos tramos después de una esquina o para llevar la luz de un mueble a otro.
- También para tiras monocolor: con una tira monocolor, utiliza dos hilos para el positivo y el negativo y deja libre el tercero, aislando su extremo.
- Luz uniforme: con tiras potentes y recorridos largos, mantén el cable lo más corto posible y suministra alimentación desde varios puntos, para que la luz se mantenga uniforme hasta el final.
- Accesorio pasivo: sin aplicaciones ni protocolos: el cable no se conecta al WiFi. La tira, el controlador y la fuente de alimentación se compran por separado.
Pagos seguros:tarjeta, PayPal, transferencia y pago a plazos
Entrega en 24 horas: Envío gratis a partir de 150 € en toda Europa
Devolución en 14 días: sigue los pasos y recibe un reembolso rápido.
Cable para tiras LED CCT de 3 pines y 22 AWG, rojo, blanco, amarillo, cobre estañado.
El cable para tiras LED CCT de 3 pines conecta una tira LED blanca regulable a su controlador, o dos secciones de tira entre sí. Transporta el positivo común y los dos canales de blanco cálido y blanco frío en tres cables separados. Los conductores son rojo, blanco y amarillo, para mantener el mismo orden de un extremo a otro sin confusiones. Cada cable tiene una sección transversal de 0,34 mm² (22 AWG) , está compuesto por 17 hilos de cobre estañado y está aislado con PVC ignífugo. La tira tiene 4,86 mm de ancho y 1,6 mm de alto: se adapta a perfiles y conductos de aluminio. Los extremos son libres, sin conectores, y se puede usar como extensión. Está disponible en tres longitudes: 1, 3 o 5 metros .
Hilos de cobre estañado: menor oxidación y soldadura más sencilla.
Cada conductor contiene 17 hebras de cobre estañado de 0,16 mm. El estaño recubre el cobre y lo protege de la oxidación, que con el tiempo oscurece los cables expuestos y reduce la fiabilidad de los contactos. Además, facilita la soldadura: el estaño se adhiere inmediatamente a las hebras y almohadillas de la tira, incluso con un soldador de baja potencia. El cobre conduce la corriente con baja resistencia , mientras que las finas hebras mantienen la flexibilidad del cable en esquinas y espacios reducidos. Antes de apretar un cable en un terminal, retuerza bien las hebras para que ninguna quede suelta y toque el conductor adyacente.
Dónde usar: tiras de LED CCT, lámparas y cableado electrónico pequeño
El cable está diseñado para tiras LED CCT de 3 pines, aquellas que combinan luz blanca cálida y fría en la misma tira. Úselo como extensión entre la tira y el controlador, por ejemplo, cuando el controlador está dentro de un armario y la luz pasa por debajo de los armarios, en una ranura del techo o detrás del espejo del baño. También se puede usar para reconectar la tira después de una esquina o una puerta. Es compatible con tiras como la tira LED COB CCT de 24 V. Para ajustar el color y el brillo desde la aplicación, necesita un controlador de dos canales, como el controlador Tuya de 2 canales WiFi y RF . También es adecuado para otros cableados de bajo voltaje, pero no para sistemas eléctricos domésticos de 230 V.
0,34 mm², sección transversal de 22 AWG, en una cinta de 4,86 mm de ancho y 1,6 mm de alto.
Los tres conductores —rojo, blanco y amarillo— están dispuestos uno al lado del otro en una cinta de 4,86 mm de ancho y 1,6 mm de alto . Cada uno tiene una sección transversal de 0,34 mm² , equivalente a 22 AWG , y está compuesto por 17 hebras de 0,16 mm. Su perfil bajo y estrecho permite pasar a través de perfiles de tiras LED de aluminio, debajo de zócalos y en conductos pequeños, y se puede ocultar fácilmente detrás de los muebles. Para conectarlo a la tira sin soldar, se puede usar un conector de tira a alimentación CCT de 3 pines del ancho adecuado. Con tiras potentes y tramos largos, se recomienda mantener el cable lo más corto posible.
Aislamiento de PVC ignífugo, 300 V y hasta 80 °C.
Cada conductor tiene su propia funda de PVC ignífuga , con las siglas VW-1 y FT1 impresas: estas son dos pruebas de inflamabilidad para cables aislados que verifican que la funda no propaga el fuego. El aislamiento soporta una tensión nominal de 300 V y una temperatura de hasta 80 °C , como se indica en la funda. El PVC permanece flexible y se puede pelar con un pelacables estándar; los tres cables se separan manualmente en los extremos a la longitud requerida. Entre los accesorios y conectores para tiras LED, encontrará conectores rápidos, terminales y fuentes de alimentación para completar la conexión.
Preguntas frecuentes
¿Para qué sirven los tres cables?
Estos componentes llevan los tres pines de una tira de LED CCT: el positivo común y los canales de luz blanca cálida y fría.
¿Cómo hago coincidir los colores de los cables con los pines?
Siga las marcas impresas en la tira y en el controlador, y utilice siempre el mismo color para el mismo pin, de un extremo del cable al otro.
¿Qué sección transversal tienen los conductores?
0,34 mm², o 22 AWG. Cada conductor está formado por 17 hilos de cobre estañado de 0,16 mm.
¿El cable tiene conectores?
No. Los extremos son libres: puedes soldarlos a la tira, sujetarlos a los terminales del controlador o conectarlos a un conector rápido de 3 pines.
¿Qué longitudes hay?
1, 3 o 5 metros. La longitud se puede elegir entre las diferentes versiones del producto.
¿Cómo puedo evitar la pérdida de luz en largas distancias?
Mantenga el cable lo más corto posible y, en el caso de regletas potentes o largas, tome la corriente desde varios puntos de la regleta.
¿Esto es aceptable para una franja de un solo color?
Sí. Se utilizan dos conductores para el positivo y el negativo, y se deja el tercero libre, aislando su extremo.
¿Existen cables para otros tipos de tiras?
Sí. En la misma serie hay cables para tiras monocromáticas , RGB , RGBW , RGB+CCT y direccionables .
¿Se puede usar en exteriores?
Sí, si está protegido: en el exterior, páselo a través de una funda o conducto y proteja bien las juntas del agua.
¿Puedo usarlo con una tensión de red de 230 V?
No. Es un cable delgado de 0,34 mm², diseñado para los circuitos de bajo voltaje de las tiras de LED: los sistemas domésticos de 230 V requieren cables de sección transversal mucho mayor.
¿Necesitas una aplicación o una plataforma centralizada?
No. Es un cable pasivo: las funciones inteligentes dependen del controlador al que conectes la tira.
Tuya-CB3150-1m
Ficha técnica
- Control de voz
- Ninguno
- sección de conductores
- 0,34 mm²
- Adecuado para LED
- CCT
- Longitud
- 4.86mm
- Cantidad de PIN
- 3 PINES
- tensión nominal
- 300V
- Material aislante
- PVC
- Tipo de LED admitidos
- CCT Blanco Variable
- AWG
- 22
- Conductor
- Cobre estañado
- Funciona con
- Sin app (accesorio)
- Hub necesario
- Ninguno (Wi-Fi / autónomo)
- Ideal para
- Luces y LED
- Integración Home Assistant
- No integrable
Referencias específicas
- upc
- 937891940539
- ean13
- 9378919405393
- MPN
- Tuya CB3150 1m
